Пристрій прийому команд захисту бпк-дпи

Номер патенту: 2023

Опубліковано: 15.09.2003

Автор: Бахмач Євген Степанович

Завантажити PDF файл.

Формула / Реферат

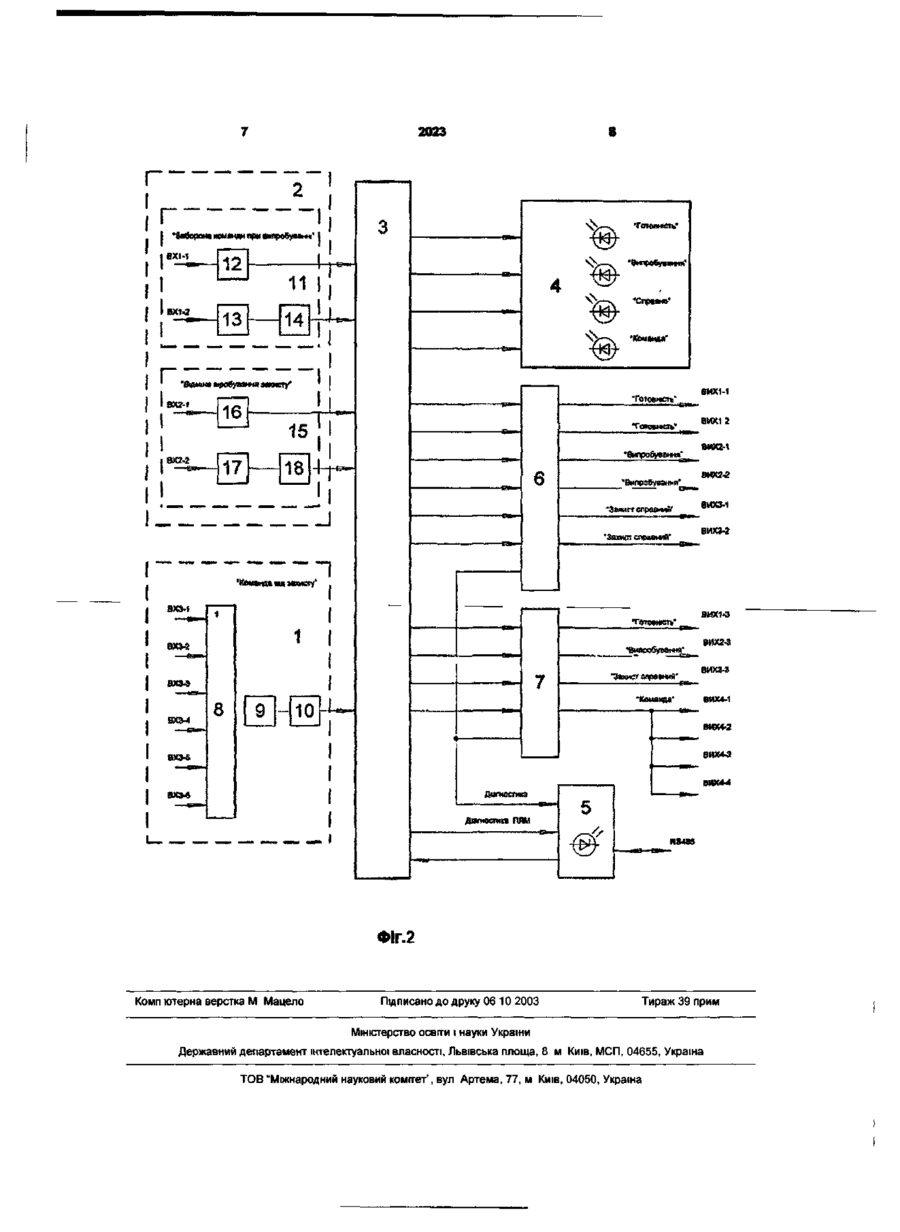

Пристрій прийому команд захисту БПК-ДПИ, що містить вузол команд від захисту, вузол опробування каналу команд від захисту, вузол логічної обробки вхідних сигналів, вузол сигналізації команд від захисту, перетворювач вихідних сигналів, який відрізняється тим, що в нього введено вузол діагностики функціонування та передачі діагностичної інформації, виконаний на мікроконтролері, перетворювач вихідних сигналів, крім того, в вузол команд від захисту введено логічний елемент "або", а вузлом логічної обробки вхідних сигналів є програмована логічна матриця, входи якої з'єднані з виходами вузла команд від захисту, вузла опробування каналу команд від захисту, виходи програмованої логічної матриці з'єднані з входами вузла сигналізації команд від захисту входами перетворювачів вихідних сигналів, при цьому програмована логічна матриця з'єднана з вузлом діагностики функціонування та передачі діагностичної інформації, який зворотно з'єднаний з програмованою логічною матрицею, а виходи перетворювачів вихідних сигналів з'єднані з вузлом діагностики функціонування та передачі діагностичної інформації, до того ж пристрій постачено з обох боків захисними металевими екранами.

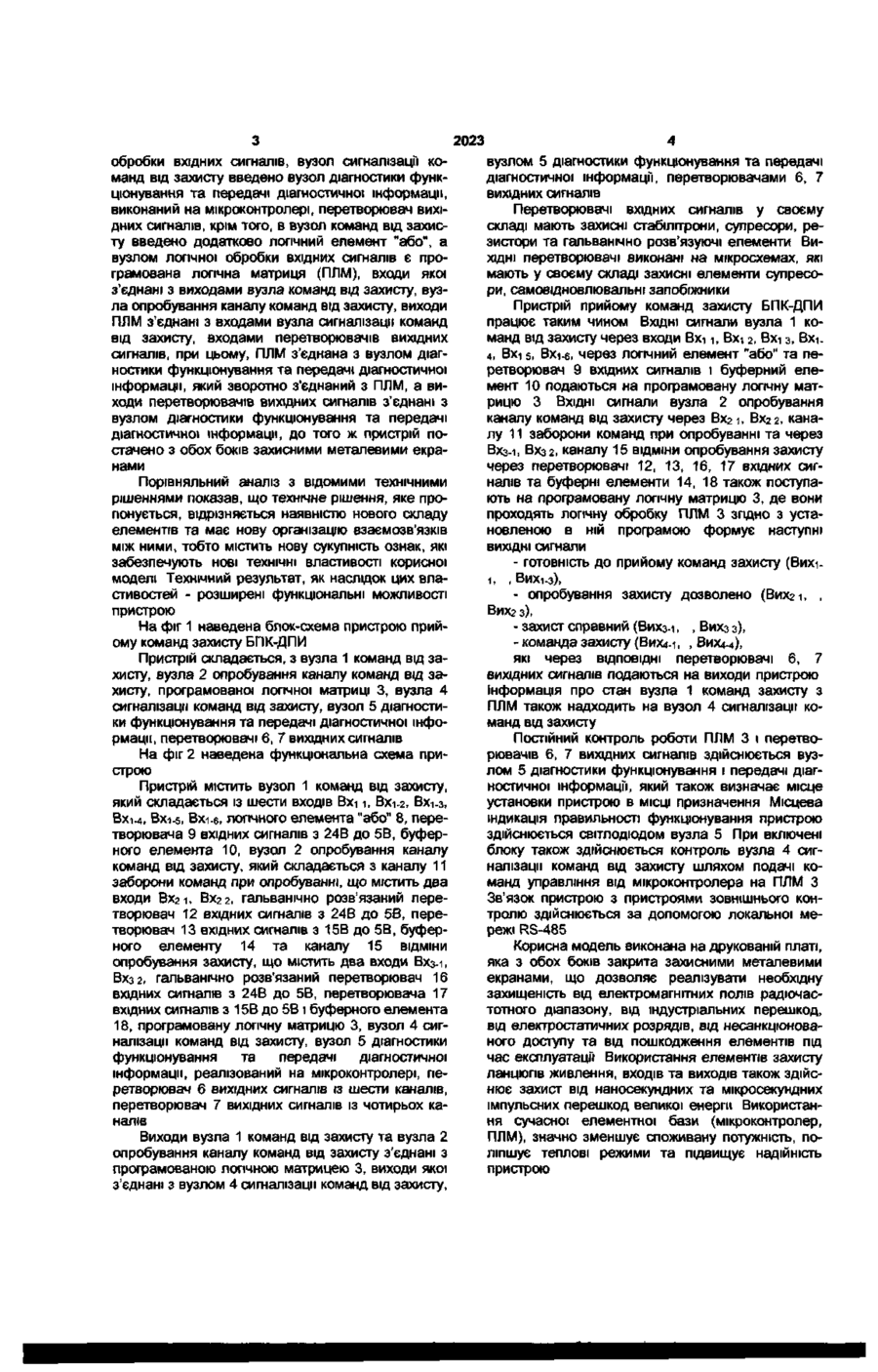

Текст

Пристрій прийому команд захисту БПК-ДПИ, що містить вузол команд від захисту, вузол опробування каналу команд від захисту, вузол логічної обробки вхідних сигналів, вузол сигналізаци команд від захисту, перетворювач вихідних сигналів, який відрізняється тим, що в нього введено вузол діагностики функціонування та передачі діагностичної інформації, виконаний на мікроконтролері, перетворювач вихідних сигналів, крім того, в вузол команд від захисту введено логічний елемент "або", а вузлом логічної обробки вхідних сигналів є програмована логічна матриця, входи якої з'єднані з виходами вузла команд від захисту, вузла опробування каналу команд від захисту, виходи програмованої логічної матриці з'єднані з входами вузла сигналізації команд від захисту входами перетворювачів вихідних сигналів, при цьому програмована логічна матриця з'єднана з вузлом діагностики функціонування та передачі діагностичної інформації, який зворотно з'єднаний з програмованою логічною матрицею, а виходи перетворювачів вихідних сигналів з'єднані з вузлом діагностики функціонування та передачі діагностичної інформації, до того ж пристрій постачено з обох боків захисними металевими екранами Корисна модель відноситься до устаткування для автоматизованих систем управління технологічними процесами атомних електростанцій та призначена для прийому команд від технологічного захисту, перевірки захисту, а також про наявність вхідних команд та вибраного режиму Відомий блок прийому команд захисту БПКДПИ, ТУ 25 7192 002-93, який є найбільш близьким по технічній суті та виконуваним функціям до заявляемого пристрою Блок БПК-МАД має у своєму складі вузол прийому та обробки команд захисту та вузол опробування каналу захисту Ці вузли складаються з перетворювачів вхідних сигналів, логічних елементів "і" та "або", тригерів, транзисторних ключів, реле та елементів індикації Логічна структура блоку реалізована дискретними елементами та мікросхемами малого ступеню інтеграції Команди захисту через ВІДПОВІДНІ ВХІДНІ перетворювачі поступають на вихід блоку, на ЛОГІЧНІ схеми перевірки каналу захисту блоку та формування відповідної сигналізації Команди опробування захисту та відміни опробування через кованій платі, монтаж блоку не має конструктивних елементів захисту від пошкодження під час експлуатації До недоліків відомого блоку відносяться відсутність системи діагностики функціонування та передачі діагностичної інформації та захисту від наносекундних та мікросекундних імпульсних перешкод великої енергії по ланцюгам живлення, недостатня захищеність від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, недостатня СТІЙКІСТЬ ДО електростатичних розрядів, недостатній захист від несанкціонованого доступу, велика споживана потужність та низька надійність В основу корисної моделі поставлено задачу створення пристрою прийому команд захисту шляхом використання сучасних мікросхем великого ступеню інтеграції - програмована логічна матриця, мікроконтролер, інтелектуальні силові перемикачі, елементів захисту від перешкод та пошкодження - супресорів, стабілітронів, самовідновлювальних запобіжників, а також вдосконалення конструктивних елементів захисту та використання діагностики функціонування вузлів та елементів пристрою Поставлене завдання вирішується тим, що в пристрій прийому команд захисту БПК-ДПИ, який містить вузол команд від захисту, вузол опробування каналу команд від захисту, вузол логічної ВІДПОВІДНІ ВХІДНІ перетворювачі поступають на ЛОГІЧНІ схеми формування дозволу та заборони опробування При дозволі опробування команди захисту не поступають на вихід блоку, на вихід блоку поступає сигнал, що опробування дозволено, а також на лицевій панелі блоку включається індикація Конструктивно блок виконаний на дру СО CM о CM 2023 обробки вхідних сигналів, вузол сигналізації команд від захисту введено вузол діагностики функціонування та передачі діагностичної інформації, виконаний на мікроконтролері, перетворювач вихідних сигналів, крім того, в вузол команд від захисту введено додатково логічний елемент "або", а вузлом логічної обробки вхідних сигналів є програмована логічна матриця (ПЛМ), входи якої з'єднані з виходами вузла команд від захисту, вузла опробування каналу команд від захисту, виходи ПЛМ з'єднані з входами вузла сигналізації команд від захисту, входами перетворювачів вихідних сигналів, при цьому, ПЛМ з'єднана з вузлом діагностики функціонування та передачі діагностичної інформації, який зворотно з'єднаний з ПЛМ, а виходи перетворювачів вихідних сигналів з'єднані з вузлом діагностики функціонування та передачі діагностичної інформації, до того ж пристрій постачено з обох боків захисними металевими екранами Порівняльний аналіз з відомими технічними рішеннями показав, що технічне рішення, яке пропонується, відрізняється наявністю нового складу елементів та має нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі Технічний результат, як наслідок цих властивостей - розширені функціональні можливості пристрою На фіг 1 наведена блок-схема пристрою прийому команд захисту БПК-ДПИ Пристрій складається, з вузла 1 команд від захисту, вузла 2 опробування каналу команд від захисту, програмованої логічної матриці 3, вузла 4 сигналізації команд від захисту, вузол 5 діагностики функціонування та передачі діагностичної інформації, перетворювачі 6, 7 вихідних сигналів На фіг 2 наведена функціональна схема пристрою Пристрій містить вузол 1 команд від захисту, який складається із шести входів Вхі і, Вхі-2, Вхі-з, Вхі-4, Вхі-5, Вхі-6, логічного елемента "або" 8, перетворювача 9 вхідних сигналів з 24В до 5В, буферного елемента 10, вузол 2 опробування каналу команд від захисту, який складається з каналу 11 заборони команд при опробуванні, що містить два входи Вх2і, Вх2 2, гальванічно розв'язаний перетворювач 12 вхідних сигналів з 24В до 5В, перетворювач 13 вхідних сигналів з 15В до 5В, буферного елементу 14 та каналу 15 ВІДМІНИ опробування захисту, що містить два входи Вхз-і, Вх32, гальванічно розв'язаний перетворювач 16 вхідних сигналів з 24В до 5В, перетворювача 17 вхідних сигналів з 15В до 5В і буферного елемента 18, програмовану логічну матрицю 3, вузол 4 сигналізації команд від захисту, вузол 5 діагностики функціонування та передачі діагностичної інформації, реалізований на мікроконтролері, перетворювач 6 вихідних сигналів із шести каналів, перетворювач 7 вихідних сигналів із чотирьох каналів Виходи вузла 1 команд від захисту та вузла 2 опробування каналу команд від захисту з'єднані з програмованою логічною матрицею 3, виходи якої з'єднані з вузлом 4 сигналізації команд від захисту, вузлом 5 діагностики функціонування та передачі діагностичної інформації, перетворювачами 6, 7 вихідних сигналів Перетворювачі вхідних сигналів у своєму складі мають захисні стабілітрони, супресори, резистори та гальванічно розв'язуючі елементи ВИХІДНІ перетворювачі виконані на мікросхемах, які мають у своєму складі захисні елементи супресори, самовідновлювальні запобіжники Пристрій прийому команд захисту БПК-ДПИ працює таким чином ВХІДНІ сигнали вузла 1 команд від захисту через входи Вхі і, Вхі 2, Вхі з, Вхі4, Вхі 5, Вхі-є, через логічний елемент "або" та перетворювач 9 вхідних сигналів і буферний елемент 10 подаються на програмовану логічну матрицю 3 ВХІДНІ сигнали вузла 2 опробування каналу команд від захисту через Вх 2 1, Вх22- каналу 11 заборони команд при опробуванні та через Вхз-і, Вхз2, каналу 15 ВІДМІНИ опробування захисту через перетворювачі 12, 13, 16, 17 вхідних сигналів та буферні елементи 14, 18 також поступають на програмовану логічну матрицю 3, де вони проходять логічну обробку ПЛМ 3 згідно з установленою в ній програмою формує наступні ВИХІДНІ сигнали - готовність до прийому команд захисту (Вихі1, , Вих-і-з), - опробування захисту дозволено (Вихгі, , ВИХ2 з), - захист справний (Вихзи, , Вихз з), - команда захисту (Вих4-і, , Вихм), які через ВІДПОВІДНІ перетворювачі 6, 7 вихідних сигналів подаються на виходи пристрою Інформація про стан вузла 1 команд захисту з ПЛМ також надходить на вузол 4 сигналізації команд від захисту Постійний контроль роботи ПЛМ 3 і перетворювачів 6, 7 вихідних сигналів здійснюється вузлом 5 діагностики функціонування і передачі діагностичної інформації, який також визначає місце установки пристрою в МІСЦІ призначення Місцева індикація правильності функціонування пристрою здійснюється світлодюдом вузла 5 При включені блоку також здійснюється контроль вузла 4 сигналізації команд від захисту шляхом подачі команд управління від мікроконтролера на ПЛМ З Зв'язок пристрою з пристроями зовнішнього контролю здійснюється за допомогою локальної мережі RS-485 Корисна модель виконана на друкованій платі, яка з обох боків закрита захисними металевими екранами, що дозволяє реалізувати необхідну захищеність від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, від електростатичних розрядів, від несанкціонованого доступу та від пошкодження елементів під час експлуатації Використання елементів захисту ланцюгів живлення, входів та виходів також здійснює захист від наносекундних та мікросекундних імпульсних перешкод великої енергії Використання сучасної елементної бази (мікроконтролер, ПЛМ), значно зменшує споживану потужність, поліпшує теплові режими та підвищує надійність пристрою ГЛФ _•_, 9 I "Я 1 — _ _ £ 9 Z Р ZZQZ 2023 Г I "Заверена комоди яри випробуванні" і ВХЫ ВХ1-2 Г 12 11 13 14 •Відміна адобуаанмя 16 ВХ2-2 17 ВИХ1-І 15 •Готовність* 1В ВИХ1 2 ВИХ2-2 елраемяй' І "Захист справний* ЄИХЗ-1 ВИХЗ-2 "І •Команда взд ittwety* Ю0И ВИХ1-3 1 ВХЗ-2 SX3M 8 І 9 — 10 ЄХЗ-5 Фіг.2 Комп ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8 м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет', вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

МПК / Мітки

МПК: G05B 19/02

Мітки: пристрій, бпк-дпи, команд, прийому, захисту
