Пристрій для контролю ресурсу комутаційних апаратів

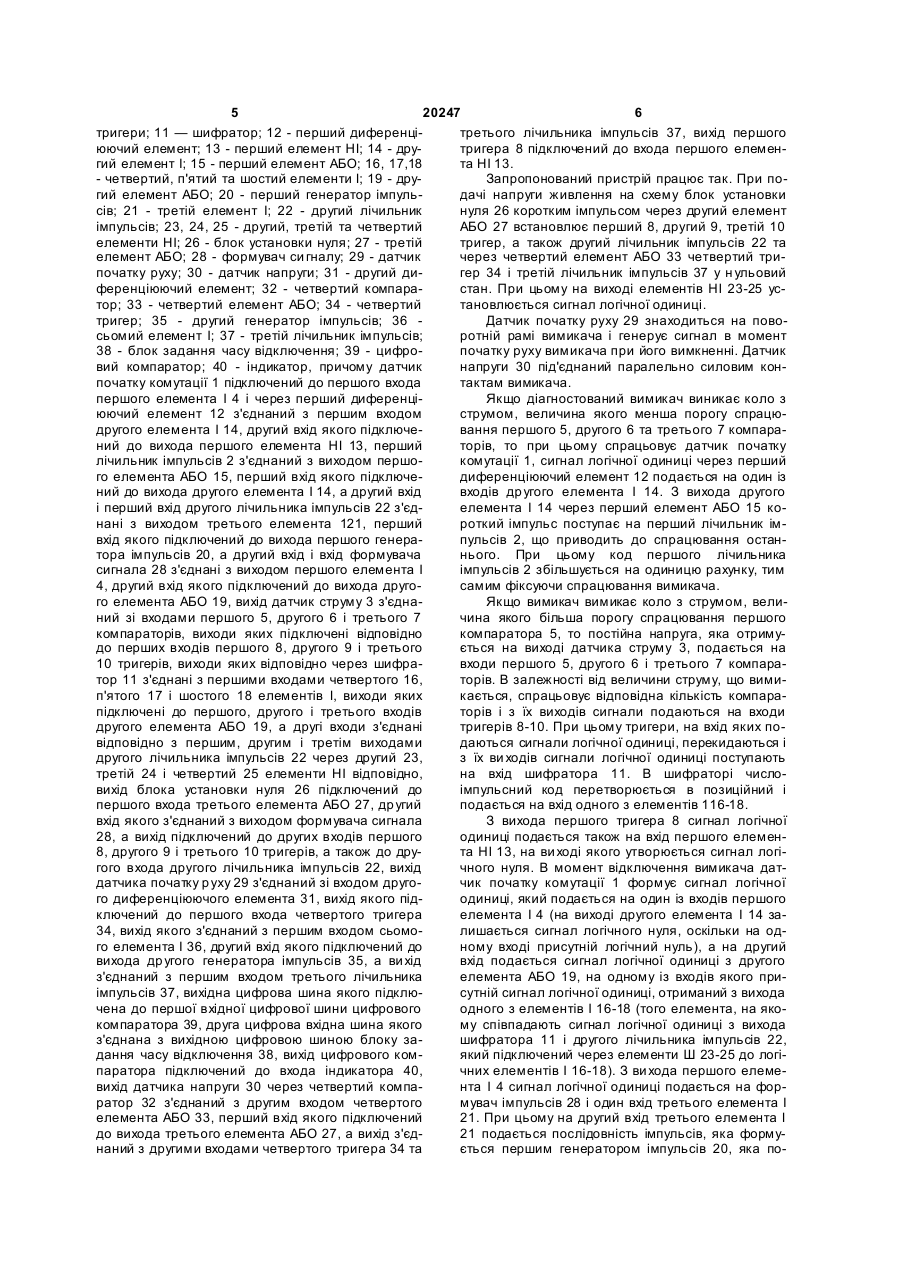

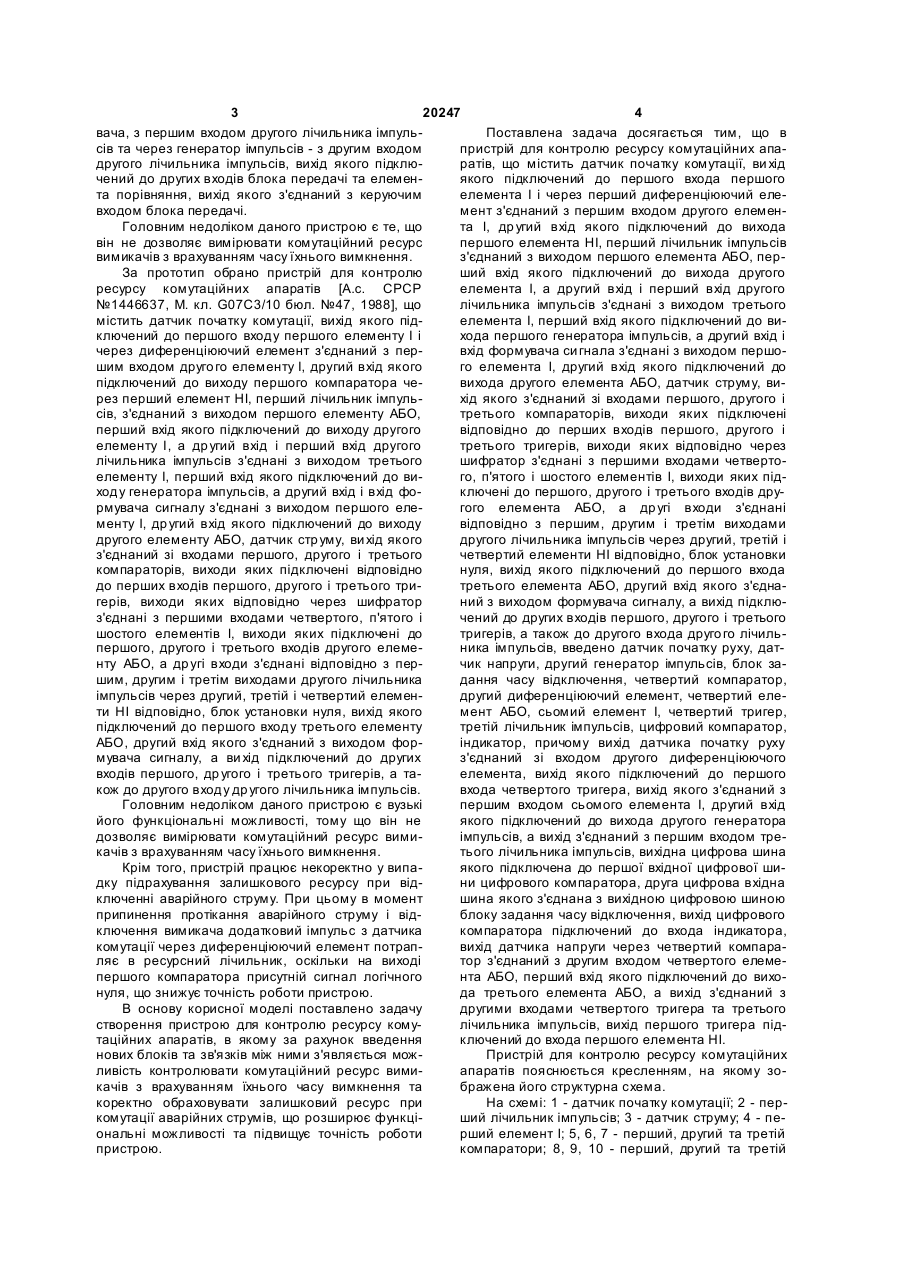

Пристрій для контролю ресурсу комутаційних апаратів, що містить датчик початку комутації, вихід якого підключений до першого входу першого елемента І і через перший диференціюючий елемент з'єднаний з першим входом другого елемента І, другий вхід якого підключений до виходу першого елемента HI, перший лічильник імпульсів з'єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу другого елемента І, а другий вхід і перший вхід другого лічильника імпульсів з'єднані з виходом третього елемента І, перший вхід якого підключений до виходу першого генератора імпульсів, а другий вхід і вхід формувача сигналу з'єднані з виходом першого елемента І, другий вхід якого підключений до виходу друго го елемента АБО, датчик струму, вихід якого з'єднаний зі входами першого, другого і третього компараторів, виходи яких підключені відповідно до перших входів першого, другого і третього тригерів, виходи яких відповідно через шифратор з'єднані з першими входами четвертого, п'ятого і шостого елементів І, виходи яких підключені до першого, другого і третього входів другого елемента АБО, а др угі входи з'єднані відповідно з першим, другим і третім виходами другого лічильника імпульсів через другий, третій і U 2 (11) 1 3 20247 4 вача, з першим входом другого лічильника імпульПоставлена задача досягається тим, що в сів та через генератор імпульсів - з другим входом пристрій для контролю ресурсу комутаційних ападругого лічильника імпульсів, вихід якого підклюратів, що містить датчик початку комутації, ви хід чений до других входів блока передачі та елеменякого підключений до першого входа першого та порівняння, вихід якого з'єднаний з керуючим елемента І і через перший диференціюючий елевходом блока передачі. мент з'єднаний з першим входом другого елеменГоловним недоліком даного пристрою є те, що та І, др угий вхід якого підключений до вихода він не дозволяє вимірювати комутаційний ресурс першого елемента HI, перший лічильник імпульсів вимикачів з врахуванням часу їхнього вимкнення. з'єднаний з виходом першого елемента АБО, перЗа прототип обрано пристрій для контролю ший вхід якого підключений до вихода другого ресурсу комутаційних апаратів [А.с. СРСР елемента І, а другий вхід і перший вхід другого №1446637, М. кл. G07С3/10 бюл. №47, 1988], що лічильника імпульсів з'єднані з виходом третього містить датчик початку комутації, вихід якого піделемента І, перший вхід якого підключений до виключений до першого входу першого елементу І і хода першого генератора імпульсів, а другий вхід і через диференціюючий елемент з'єднаний з первхід формувача си гнала з'єднані з виходом першошим входом друго го елементу І, другий вхід якого го елемента І, другий вхід якого підключений до підключений до виходу першого компаратора чевихода другого елемента АБО, датчик струму, вирез перший елемент HI, перший лічильник імпульхід якого з'єднаний зі входами першого, другого і сів, з'єднаний з виходом першого елементу АБО, третього компараторів, виходи яких підключені перший вхід якого підключений до виходу другого відповідно до перших входів першого, другого і елементу І, а др угий вхід і перший вхід другого третього тригерів, виходи яких відповідно через лічильника імпульсів з'єднані з виходом третього шифратор з'єднані з першими входами четвертоелементу І, перший вхід якого підключений до виго, п'ятого і шостого елементів І, виходи яких підходу генератора імпульсів, а другий вхід і вхід фоключені до першого, другого і третього входів друрмувача сигналу з'єднані з виходом першого елегого елемента АБО, а др угі входи з'єднані менту І, др угий вхід якого підключений до виходу відповідно з першим, другим і третім виходами другого елементу АБО, датчик стр уму, ви хід якого другого лічильника імпульсів через другий, третій і з'єднаний зі входами першого, другого і третього четвертий елементи HI відповідно, блок установки компараторів, виходи яких підключені відповідно нуля, вихід якого підключений до першого входа до перших входів першого, другого і третього тритретього елемента АБО, другий вхід якого з'єднагерів, виходи яких відповідно через шифратор ний з виходом формувача сигналу, а вихід підклюз'єднані з першими входами четвертого, п'ятого і чений до других входів першого, другого і третього шостого елементів І, виходи яких підключені до тригерів, а також до другого входа друго го лічильпершого, другого і третього входів другого елеменика імпульсів, введено датчик початку руху, датнту АБО, а др угі входи з'єднані відповідно з перчик напруги, другий генератор імпульсів, блок зашим, другим і третім виходами другого лічильника дання часу відключення, четвертий компаратор, імпульсів через другий, третій і четвертий елемендругий диференціюючий елемент, четвертий елети HI відповідно, блок установки нуля, вихід якого мент АБО, сьомий елемент І, четвертий тригер, підключений до першого входу третього елементу третій лічильник імпульсів, цифровий компаратор, АБО, другий вхід якого з'єднаний з виходом форіндикатор, причому вихід датчика початку руху мувача сигналу, а ви хід підключений до других з'єднаний зі входом другого диференціюючого входів першого, др угого і третього тригерів, а таелемента, вихід якого підключений до першого кож до другого входу др угого лічильника імпульсів. входа четвертого тригера, вихід якого з'єднаний з Головним недоліком даного пристрою є вузькі першим входом сьомого елемента І, другий вхід його функціональні можливості, тому що він не якого підключений до вихода другого генератора дозволяє вимірювати комутаційний ресурс вимиімпульсів, а вихід з'єднаний з першим входом трекачів з врахуванням часу їхнього вимкнення. тього лічильника імпульсів, вихідна цифрова шина Крім того, пристрій працює некоректно у випаякого підключена до першої вхідної цифрової шидку підрахування залишкового ресурсу при відни цифрового компаратора, друга цифрова вхідна ключенні аварійного струму. При цьому в момент шина якого з'єднана з вихідною цифровою шиною припинення протікання аварійного струму і відблоку задання часу відключення, вихід цифрового ключення вимикача додатковий імпульс з датчика компаратора підключений до входа індикатора, комутації через диференціюючий елемент потрапвихід датчика напруги через четвертий компараляє в ресурсний лічильник, оскільки на виході тор з'єднаний з другим входом четвертого елемепершого компаратора присутній сигнал логічного нта АБО, перший вхід якого підключений до вихонуля, що знижує точність роботи пристрою. да третього елемента АБО, а вихід з'єднаний з В основу корисної моделі поставлено задачу другими входами четвертого тригера та третього створення пристрою для контролю ресурсу комулічильника імпульсів, вихід першого тригера підтаційних апаратів, в якому за рахунок введення ключений до входа першого елемента HI. нових блоків та зв'язків між ними з'являється можПристрій для контролю ресурсу комутаційних ливість контролювати комутаційний ресурс вимиапаратів пояснюється кресленням, на якому зокачів з врахуванням їхнього часу вимкнення та бражена його структурна схема. коректно обраховувати залишковий ресурс при На схемі: 1 - датчик початку комутації; 2 - перкомутації аварійних струмів, що розширює функціший лічильник імпульсів; 3 - датчик струму; 4 - пеональні можливості та підвищує точність роботи рший елемент І; 5, 6, 7 - перший, другий та третій пристрою. компаратори; 8, 9, 10 - перший, другий та третій 5 20247 6 тригери; 11 — шифратор; 12 - перший диференцітретього лічильника імпульсів 37, вихід першого юючий елемент; 13 - перший елемент HI; 14 - друтригера 8 підключений до входа першого елеменгий елемент І; 15 - перший елемент АБО; 16, 17,18 та HI 13. - четвертий, п'ятий та шостий елементи І; 19 - друЗапропонований пристрій працює так. При погий елемент АБО; 20 - перший генератор імпульдачі напруги живлення на схему блок установки сів; 21 - третій елемент І; 22 - другий лічильник нуля 26 коротким імпульсом через другий елемент імпульсів; 23, 24, 25 - другий, третій та четвертий АБО 27 встановлює перший 8, другий 9, третій 10 елементи HI; 26 - блок установки нуля; 27 - третій тригер, а також другий лічильник імпульсів 22 та елемент АБО; 28 - формувач си гналу; 29 - датчик через четвертий елемент АБО 33 четвертий трипочатку руху; 30 - датчик напруги; 31 - другий дигер 34 і третій лічильник імпульсів 37 у н ульовий ференціюючий елемент; 32 - четвертий компарастан. При цьому на виході елементів HI 23-25 устор; 33 - четвертий елемент АБО; 34 - четвертий тановлюється сигнал логічної одиниці. тригер; 35 - другий генератор імпульсів; 36 Датчик початку руху 29 знаходиться на повосьомий елемент І; 37 - третій лічильник імпульсів; ротній рамі вимикача і генерує сигнал в момент 38 - блок задання часу відключення; 39 - цифропочатку руху вимикача при його вимкненні. Датчик вий компаратор; 40 - індикатор, причому датчик напруги 30 під'єднаний паралельно силовим конпочатку комутації 1 підключений до першого входа тактам вимикача. першого елемента І 4 і через перший диференціЯкщо діагностований вимикач виникає коло з юючий елемент 12 з'єднаний з першим входом струмом, величина якого менша порогу спрацюдругого елемента І 14, другий вхід якого підключевання першого 5, другого 6 та третього 7 компараний до вихода першого елемента HI 13, перший торів, то при цьому спрацьовує датчик початку лічильник імпульсів 2 з'єднаний з виходом першокомутації 1, сигнал логічної одиниці через перший го елемента АБО 15, перший вхід якого підключедиференціюючий елемент 12 подається на один із ний до вихода другого елемента І 14, а другий вхід входів др угого елемента І 14. З вихода другого і перший вхід другого лічильника імпульсів 22 з'єделемента І 14 через перший елемент АБО 15 конані з виходом третього елемента 121, перший роткий імпульс поступає на перший лічильник імвхід якого підключений до вихода першого генерапульсів 2, що приводить до спрацювання остантора імпульсів 20, а другий вхід і вхід формувача нього. При цьому код першого лічильника сигнала 28 з'єднані з виходом першого елемента І імпульсів 2 збільшується на одиницю рахунку, тим 4, другий вхід якого підключений до вихода другосамим фіксуючи спрацювання вимикача. го елемента АБО 19, вихід датчик струму 3 з'єднаЯкщо вимикач вимикає коло з струмом, велиний зі входами першого 5, другого 6 і третього 7 чина якого більша порогу спрацювання першого компараторів, виходи яких підключені відповідно компаратора 5, то постійна напруга, яка отримудо перших входів першого 8, другого 9 і третього ється на виході датчика струму 3, подається на 10 тригерів, виходи яких відповідно через шифравходи першого 5, другого 6 і третього 7 компаратор 11 з'єднані з першими входами четвертого 16, торів. В залежності від величини струму, що вимип'ятого 17 і шостого 18 елементів І, виходи яких кається, спрацьовує відповідна кількість компарапідключені до першого, другого і третього входів торів і з їх виходів сигнали подаються на входи другого елемента АБО 19, а другі входи з'єднані тригерів 8-10. При цьому тригери, на вхід яких повідповідно з першим, другим і третім виходами даються сигнали логічної одиниці, перекидаються і другого лічильника імпульсів 22 через другий 23, з їх ви ходів сигнали логічної одиниці поступають третій 24 і четвертий 25 елементи HI відповідно, на вхід шифратора 11. В шифраторі числовихід блока установки нуля 26 підключений до імпульсний код перетворюється в позиційний і першого входа третього елемента АБО 27, др угий подається на вхід одного з елементів 116-18. вхід якого з'єднаний з виходом формувача сигнала З вихода першого тригера 8 сигнал логічної 28, а вихід підключений до других входів першого одиниці подається також на вхід першого елемен8, другого 9 і третього 10 тригерів, а також до друта HI 13, на ви ході якого утворюється сигнал логігого входа другого лічильника імпульсів 22, вихід чного нуля. В момент відключення вимикача датдатчика початку р уху 29 з'єднаний зі входом другочик початку комутації 1 формує сигнал логічної го диференціюючого елемента 31, вихід якого підодиниці, який подається на один із входів першого ключений до першого входа четвертого тригера елемента І 4 (на виході другого елемента І 14 за34, вихід якого з'єднаний з першим входом сьомолишається сигнал логічного нуля, оскільки на одго елемента І 36, другий вхід якого підключений до ному вході присутній логічний нуль), а на другий вихода др угого генератора імпульсів 35, а ви хід вхід подається сигнал логічної одиниці з другого з'єднаний з першим входом третього лічильника елемента АБО 19, на одному із входів якого приімпульсів 37, вихідна цифрова шина якого підклюсутній сигнал логічної одиниці, отриманий з вихода чена до першої вхідної цифрової шини цифрового одного з елементів І 16-18 (того елемента, на якокомпаратора 39, друга цифрова вхідна шина якого му співпадають сигнал логічної одиниці з вихода з'єднана з вихідною цифровою шиною блоку зашифратора 11 і другого лічильника імпульсів 22, дання часу відключення 38, вихід цифрового комякий підключений через елементи Ш 23-25 до логіпаратора підключений до входа індикатора 40, чних елементів І 16-18). З ви хода першого елемевихід датчика напруги 30 через четвертий компанта І 4 сигнал логічної одиниці подається на форратор 32 з'єднаний з другим входом четвертого мувач імпульсів 28 і один вхід третього елемента І елемента АБО 33, перший вхід якого підключений 21. При цьому на другий вхід третього елемента І до вихода третього елемента АБО 27, а вихід з'єд21 подається послідовність імпульсів, яка формунаний з другими входами четвертого тригера 34 та ється першим генератором імпульсів 20, яка по 7 20247 8 ступає на перший вхід другого лічильника імпульчином. В блоці задання часу вимкнення38 записусів 22 і на перший лічильник імпульсів 2 через пеється максимальний час вимкнення вимикача. Як рший логічний елемент АБО 15. Другий лічильник тільки починається процес вимикання вимикача, імпульсів 22 відраховує імпульси першого генерато датчик початку руху 29 виробляє сигнал, який тора імпульсів 20 до тих пір, поки на виході другочерез другий диференціюючий елемент 31 встаго лічильника імпульсів 22, який з'єднаний з одним новлює четвертий тригер 34 в одиничний стан. із входів четвертого 16, п'ятого 17 чи шостого 18 Одночасно послідовність імпульсів з другого генеелемента І, на який поступає сигнал логічної одиратора імпульсів 35 через сьомий елемент І 36 ниці з шифратора 11, не з'явиться сигнал логічної надходить в третій лічильник імпульсів 37. Це триодиниці. При цьому на всіх вихода х елементів І 16ває до тих пір, поки на виході датчика напруги 30 18 і на виході другого елемента АБО 19 з'являєтьне з'я виться сигнал, який переводить четвертий ся сигнал логічного нуля, на виході третього 21 та тригер 34 у нульовий стан, що приводить до припершого 4 елементів І з'являться також сигнал пинення накопичення коду в третьому лічильнику логічного нуля. Сигнал з другого лічильника імпуімпульсів 37 та порівняння його з кодом, що запильсів 22 припиняється, на виході формувача сигсаний у блоці задання часу відключення 38. Якщо налу 28 утворюється короткий імпульс кінця робочас вимкнення менший ніж максимальний, то на чого циклу, який через третій елемент АБО 27 виході цифрового компаратора 39 з'являється сигподається на другі входи першого 8, другого 9 і нал логічного нуля, а отже індикатор 40 не спратретього 10 тригерів, а також на вхід другого лічицьовує, що сигналізує про правильну роботу вимильника імпульсів 22. При цьому тригери 8-10 і друкача. Якщо ж час вимкнення вимикача перевищує гий лічильник імпульсів 22 обнуляються. максимальний, то на виході цифрового компараЗа час роботи другого лічильника імпульсів 22 тора 39 з'являється сигнал логічної одиниці, який послідовність імпульсів, яка подається на перший вмикає індикатор 40, що свідчить про недопустиму лічильник імпульсів 2, збільшує код останнього на роботу вимикача. певну кількість одиниць рахунку, яка відповідає Слід зазначити, що сигнал на виході датчика струму, що перевищив номінальний струм відклюнапруги 30 з'являється в момент розриву контактів чення в момент комутації. вимикача. Контроль часу вимкнення здійснюється таким Комп’ютерна в ерстка А. Рябко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
