Пристрій для зберігання солей

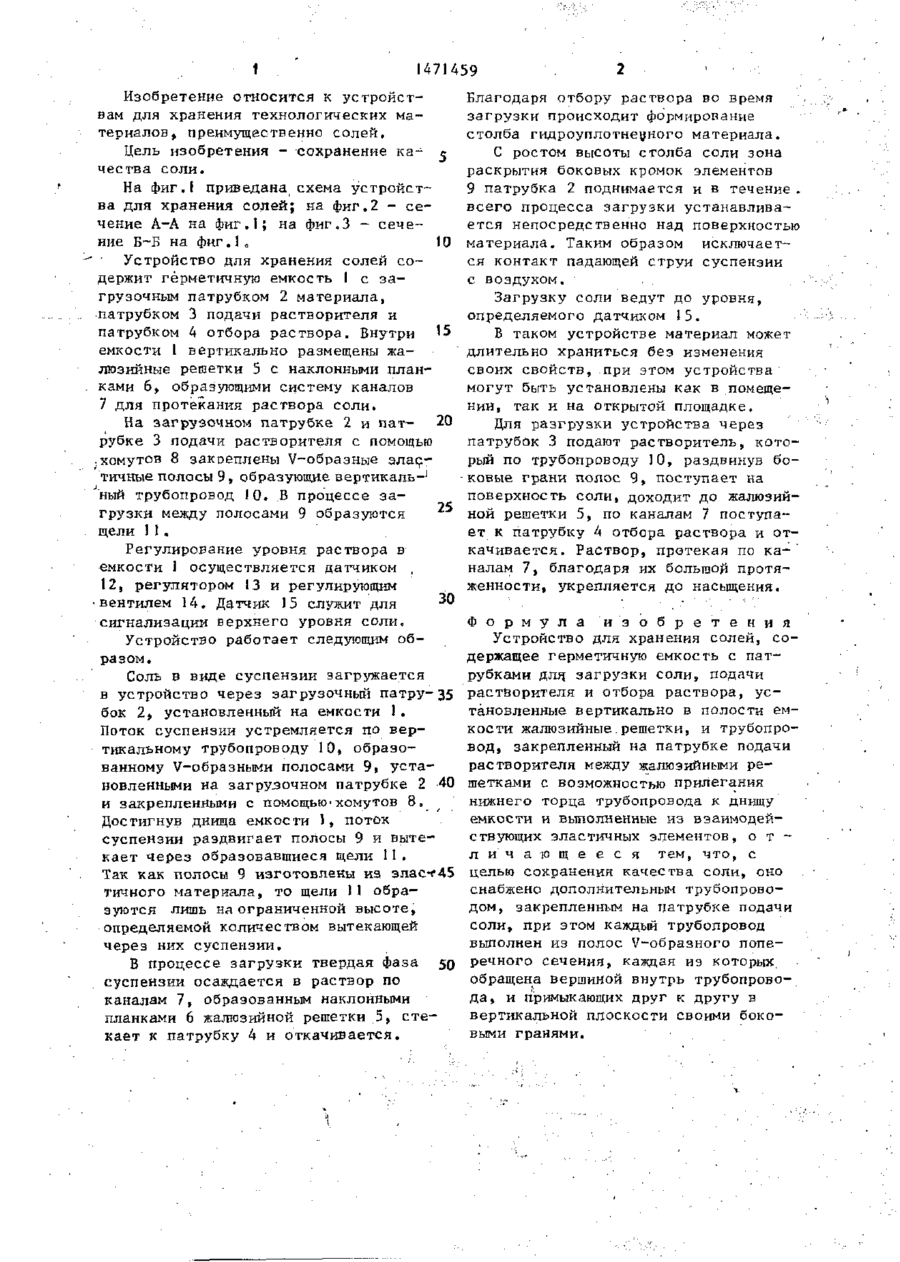

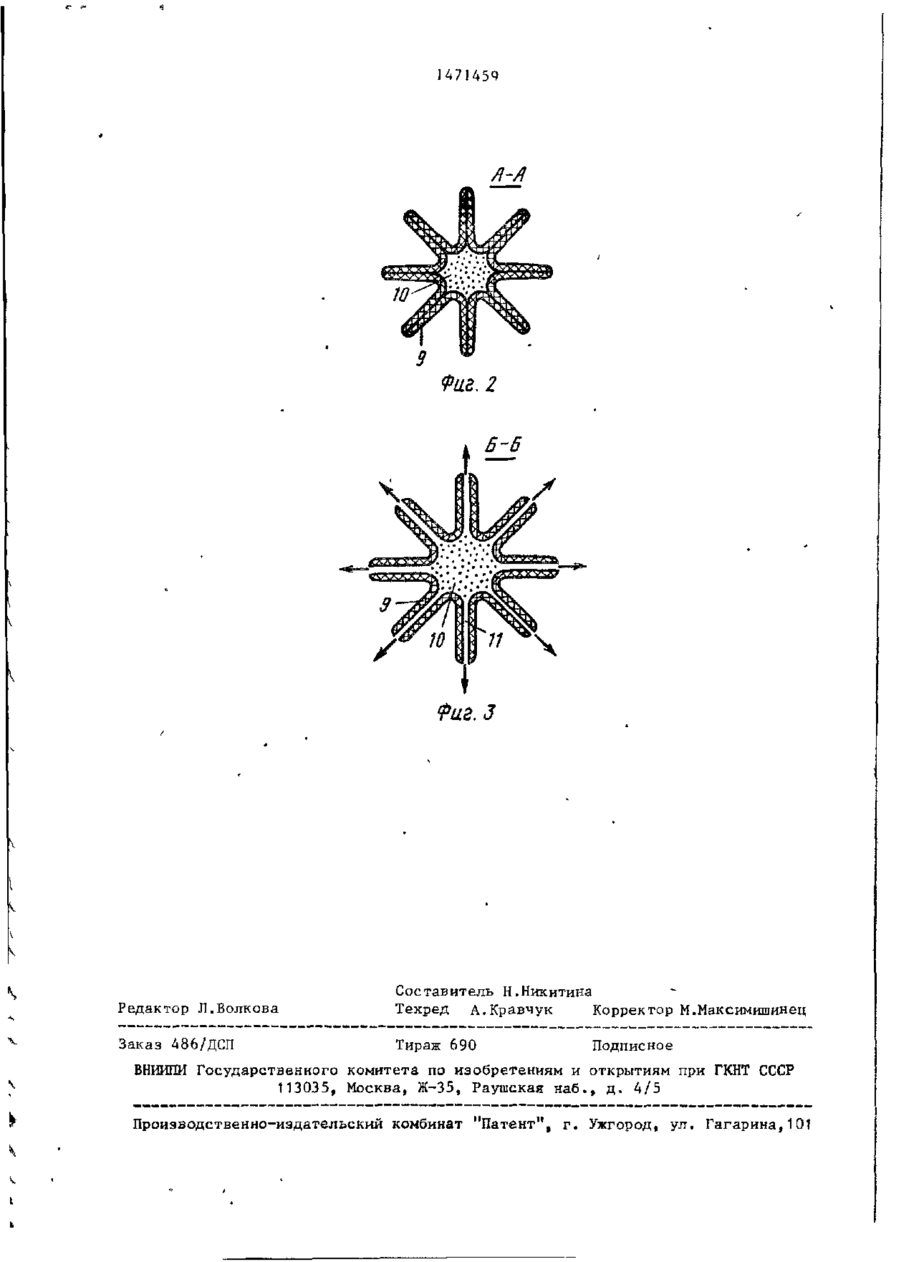

Изобретение относится к устройствам для хранения технологических материалов, преимущественно солей, и может быть использовано в микробиологической, пищевой и химической отраслях промышленности. Цель изобретения - сохранение качества солей, Устройство содержит емкость 1 с з а грузочным патрубком 2 материала, 13-89 патрубком 3 подачи растворителя и патрубком 4 отбора раствора. Внутри емкости 1 установлены жалюзийные решетки 5 с наклонными планками 6, образующими систему каналов 7 для протекания раствора соли. На з а г р у зочном патрубке 2 и патрубке 3 подачи растворителя с помощью хомутов 8 закреплены V-образные эластичные полосы 9, образующие вертикальный трубопровод 10. В процессе загрузки между элементами 9 образуются щели 11, через которые вытекает суспензия, Наличие трубопроводов исключает к о к такт суспензии и растворителя с воз-* духом во время загрузки и разгрузки с емкости. 3 ил. о 1 471459 Изобретение относится к устройствам для хранения технологических материалов, преимущественно солей. Цель изобретения - сохранение ка- с чества соли. На фиг,I приведана схема устройства для хранения солей; на фиг.2 - сечение А-А на фиг.І; на фиг.З - сечение Б-Б на фиг.3„ 10 '• Устройство для хранения солей содержит герметичную емкость 1 с загрузочным патрубком 2 материала, патрубком 3 подачи растворителя и патрубком 4 отбора раствора. Внутри 15 емкости 1 вертикально размещены жалюзийные решетки 5 с наклонными планками 6, образующими систему каналов 7 для протекания раствора соли. На загрузочном патрубке 2 и пат— 20 рубке 3 подачи растворителя с помощью хомутов 8 закэеплены V-образные элас; тичные полосы 9, образующие вертикаль-1 ный трубопровод 10. В процессе за25 грузки между полосами 9 образуются щели 11. Регулирование уровня раствора в емкости 1 осуществляется датчиком , 12, регулятором 13 и регулирующим •вентилем 14, Датчик 15 служит для " сигнализации верхнего уровня соли. Устройство работает следующим образом. Соль в виде суспензии загружается в устройство через загрузочный патру-35 бок 2, установленный на емкости 1. Поток суспензии устремляется по вертикальному трубопроводу 10, образованному V-образными полосами 9» установленными на загрузочном патрубке 2 40 и закрепленными с помощью1хомутов 8, Достигнув днища емкости 1, поток суспензии раздвигает полосы 9 и вытекает через образовавшиеся щели 11. Так как полосы 9 изготовлены из злас-?45 тичного материала, то щели і 1 образуются лишь на ограниченной высоте, определяемой количеством вытекающей через них суспензии. В процессе загрузки твердая фаза 50 суспензии осаждается в раствор по каналам 7, образованным наклонными планками 6 жалюзийной решетки 5, стекает к патрубку 4 и откачивается. Благодаря отбору раствора во время загрузки происходит формирование столба гидроуплотнеуного материала. С ростом высоты столба соли зона раскрытия боковых кромок элементов 9 патрубка 2 поднимается и в течение всего процесса загрузки устанавливается непосредственно над поверхностью материала. Таким образом исключается контакт падающей струи суспензии с воздухом. .. Загрузку соли ведут до уровня, определяемого датчиком 15. В таком устройстве материал может длительно храниться без изменения своих свойств, при этом устройства могут быть установлены как в помещении, так и на открытой площадке. Для разгрузки устройства через патрубок 3 подают растворитель, который по трубопроводу 10, раздвинув боковые грани полос 9, поступает на поверхность соли, доходит до жалюзийной решетки 5, по каналам 7 поступает к патрубку 4 отбора раствора и откачивается. Раствор, протекая по ка-* налам 7, благодаря их большой протяженности, укрепляется до насыщения. Формула и з о б р е т е н и я Устройство для хранения солей, содержащее герметичную емкость с патрубками для. загрузки соли, подачи растворителя и отбора раствора, установленные вертикально в полости емкости жалюзийные.решетки, и трубопровод, закрепленный на патрубке подачи растворителя между жалюзийными решетками с возможностью прилегания нижнего торца трубопровода к днищу емкости и выполненные из взаимодействующих эластичных элементов, о т л и ч а ю щ е е с я тем, что, с целью сохранения качества соли, оно снабжено дополнительным трубопроводом, закрепленным на патрубке подачи соли, при этом каждый трубопровод выполнен из полос V-образного поперечного сечения, каждая из которых обращена вершиной внутрь трубопровода, и примыкающих друг к другу в вертикальной плоскости своими боковыми гранями. 1471459 A~A Фаг. 2 \ Фиг. 3 Редактор Л.Волкова Составитель Н.Никитина Техред А.Кравчук Корректор М.Максимишинец Заказ 486/ДСП Тираж 690 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
