Пристрій для розчинення солей

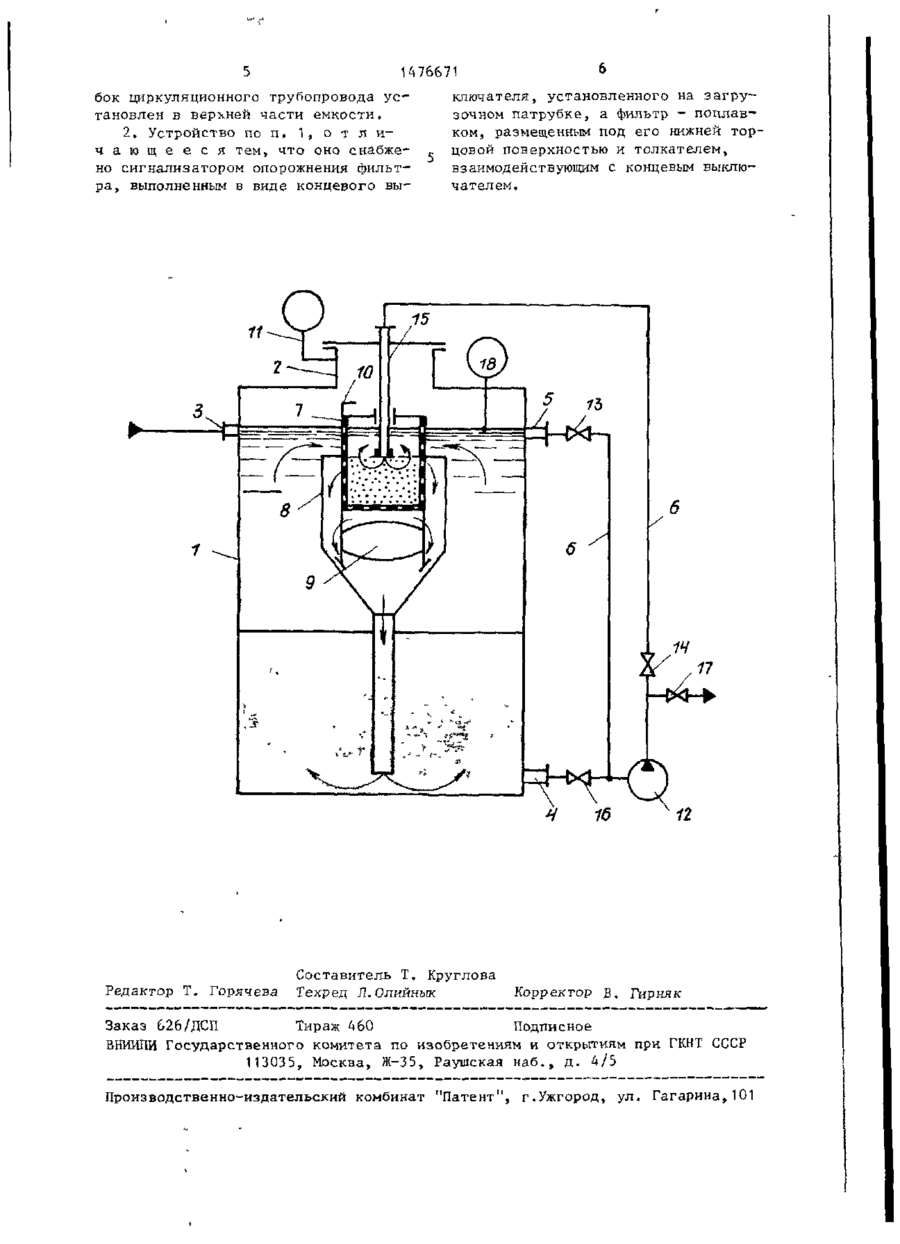

Изобретение относится к микробиологической, пищевой, химической промышленностям и сельскому хозяйству. Оно обеспечивает повышение эффективности процесса растворения. Устройство содержит емкость 1 с загрузочным патрубком 2, патрубком 3 подачи растворителя, выходным патрубком 4, патрубком 5 циркуляционного трубо провода 6. Фильтр 7 выполнен в виде стакана с поплавком 9 и установлен с возможностью перемещения в воронкообразном элементе 8, размещенном под загрузочным патрубком 2. Последний оснащен сигнализатором 11 опорожнения фильтра. На циркуляционном трубопроводе 6 установлены насос 12, вентили 13 и 1А и сопло 15, закрепленное на загрузочном патрубке 2. К входному штуцеру насоса подключен вентиль 16, а к выходному - вентиль 17, Измерение уровня жидкости производится уровнемером 18. В результате контакта растворителя с солью образуется раствор, который по воронкообразному элементу отводится к днищу емкости, обеспечивая постоянный градиент плотности и постоянную скорость растворения. 1 ил. 1 Изобретение относится к растворению технологических материалов, преимущественно солей, и может найти широкое применение в микробиологической, пищевой, химической промышленностях и сельском хозяйстве. Целью изобретения является повышение эффективности процесса. На чертеже изображено предлагаемое устройство. Устройство содержит емкость 1 с загрузочным патрубком 2, патрубком 3 подачи растворителя, выходным патрубком 4, входным патрубком 5 циркуляционного трубопровода 6. Патрубок 5 установлен в верхней части емкости. Фильтр 7, выполненный в виде стака16-89 на, установлен соосно с загрузочным патрубком 2. Емкость снабжена воронкообразным элементом 8, нижняя часть которого размещена на расстоянии от днища емкости. В воронкообразном элементе с зазором и возможностью перемещения установлен фильтр 7. Фильтр оснащен поплавком 9 и толкателем 10, взаимодействующим с концевым выключателем сигнализатора 11 • опорожнения фильтра, который установлен на загрузочном патрубке 2. На циркуляционном трубопроводе имеется насос 12, вентили 13 и 14 и соп ло 15, установленное в загрузочном патрубке. К входному штуцеру насоса 12 подключен вентиль 16, а к выход (Л 1476671 ному - вентиль 17. Для измерения уровня жидкости установлен уровнемер 18. Устройство работает следующим образом. Закрывают вентили 16 и 17 насоса 12 и открывают вентили 13 и 14 циркуляционного трубопровода 6. Через патрубок 3 подачи растворителя за10 полняют емкость 1 до расчетного уровня по уровнемеру 18. Фильтр 7 загружают солью и через загрузочный патрубок 2 устанавливают в воронкообразном элементе 8. В результате контакта растворителя с солью образуется раствор, который по воронкообразному элементу 8 отводится к днищу емкости 1. При этом образуется слой раствора под 20 слоем растворителя с четкой границей между ними. Вытесняемый раствором растворитель непрерывно поступает в массу соли, что обеспечивает высокую скорость растворения. Для даль " 2 5 нейшей интенсификации процесса включают насос 12, который через патрубок 5, циркуляционный трубопровод 6 и сопло 15 нагнетает растворитель в массу соли. 30 После растворения соли под действием поплавка 9 фильтр 7 всплывает и толкателем 10 включает сигнализатор 11 опорожнения фильтра 7. Открывают вентили 16 и 17 и через патрубок 4 насосом 12 перекачивают раст- 35 вор потребителю. Фильтр 7 вынимают из емкости 1, очищают от шлама и снова загружают солью. 40 Данный способ предназначен для растворения солей как в лабораторных аппаратах объемом около 1 л, так и в производственных аппаратах объемом около 59 м . Данный способ обеспе45 чивает высокую скорость растворения, поэтому, при потреблении до 10 м насыщенного раствора в 1 ч представляется целесообразным вести процесс растворения без применения внешнего 50 контура циркуляции в непрерывном режиме растворения. В этом случае в емкости устанавливают несколько (по меньшей мере два) фильтров и осуществляют регулирование постоянного уровня жидкости подачей растворителя 55 Для получения раствора заданной концентрации в режиме периодического растворения в емкость набирают необходимое количество растворителя, а в фильтр загружают расчетное количество соли. Для получения насыщенного раствора соль в фильтр загружается с избытком. Растворение соли по предлагаемому способу исключает необходимость подогрева растворителя, температура которого должна быть выше 4 С. В зависимости от производительности и технологических требований в о з можны следующие исполнения устройства . Устройство для приготовления растворов заданной концентрации. В этих устройствах фильтр выполняется с объемом значительно меньшим, чем объем емкости. Воронкообразный элемент может быть установлен на днище емкости или выполнен подвесной конструкции. Поплавком может быть оснащен как фильтр, так и воронкообразный э л е мент. Устройство может быть выполнено как с циркуляционным трубопроводом, так и без него. Устройство для приготовления насыщенных растворов. В этих устройствах соотношение объемов фильтра и емкости изменяется в широком диапазоне. Для растворения больших количеств соли (более 10 т) объем фильтра становится значительно больше объема емкости, причем последняя выполняется в виде кюветы. Перечисленные устройства могут работать как в периодическом, так и в непрерывном режимах получения раствора. Для о р ганизации непрерывного режима д о с т а точно в корпусе поместить несколько фильтров. Ф о р м у л а и з о б р е т е н и я 1. Устройство для растворения с о лей, содержащее емкость с патрубками, циркуляционный трубопровод с насосом и соплами, фильтр, выполненный в виде стакана, размещенного в емкости соосно с загрузочным патрубком, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности процесса, емкость снабжена воронкообразным элементом, нижняя часть к о торого размещена на расстоянии от днища емкости, фильтр установлен с возможностью вертикального перемещения и размещен с зазором в воронкообразном элементе, а входной патру 1476671 бок циркуляционного трубопровода усключателя, установленного на загрутановлен в верхней части емкости. зочном патрубке, а фильтр - поплав2. Устройство по п. 1, о т л иком, размещенным под его нижней торч а ю щ е е с я тем» что оно снабжецовой поверхностью и толкателем, но сигнализатором опорожнения фильтвзаимодействующим с концевым выклюра, выполненным в виде концевого вычателем. Редактор Т. Горячева Составитель Т. Круглова Техред Л.Олийнык Корректор в. Гирняк Заказ 626/ДСП Тираж 460 Подписное В И 1 Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ШИ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 jr •
