Склад для обробки привибійної зони пласта

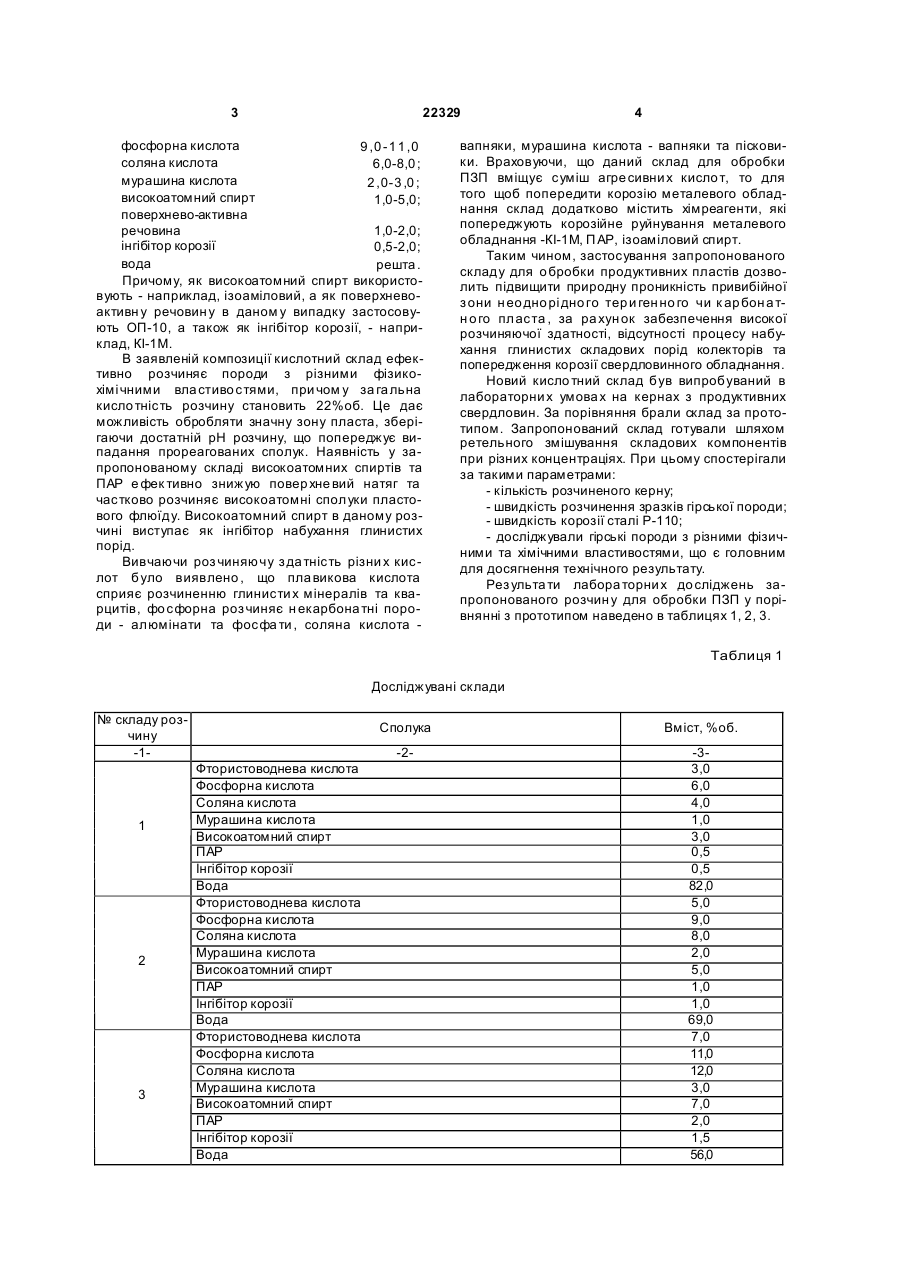

1. Склад для обробки привибійної зони пласта, що містить фтористоводневу, фосфорну кислоти та воду, який відрізняється тим, що додатково містить, соляну та мурашину кислоти, високоатомний спирт, інгібітор корозії та поверхнево-активну речовину при наступному співвідношенні компонентів, об.%: 3 22329 фосфорна кислота 9 ,0 -1 1 ,0 соляна кислота 6,0-8,0 ; мурашина кислота 2 ,0-3 ,0 ; високоатомний спирт 1,0-5,0; поверхнево-активна речовина 1,0-2,0; інгібітор корозії 0,5-2,0; вода решта . Причому, як високоатомний спирт використовують - наприклад, ізоаміловий, а як поверхневоактивн у речовин у в даном у випадку застосовують ОП-10, а також як інгібітор корозії, - наприклад, КІ-1М. В заявленій композиції кислотний склад ефективно розчиняє породи з різними фізикохімі чними вла стиво стями, при чом у за га льна кисло тність розчину становить 22%об. Це дає можливість обробляти значну зону пласта, зберігаючи достатній рН розчину, що попереджує випадання прореагованих сполук. Наявність у запропонованому складі високоатомних спиртів та ПАР е фек тивно знижую повер хне вий натяг та частково розчиняє високоатомні сполуки пластового флюїду. Високоатомний спирт в даному розчині виступає як інгібітор набухання глинистих порід. Вивчаючи роз чиняючу з да тність різни х кислот було виявлено , що плавикова кислота сприяє розчиненню глинисти х мінералів та кварцитів, фо сфорна роз чиняє н екарбона тні породи - алюмінати та фосфа ти , соляна кислота 4 вапняки, мурашина кислота - вапняки та пісковики. Враховуючи, що даний склад для обробки ПЗП вміщує суміш агре сивни х кисло т, то для того щоб попередити корозію металевого обладнання склад додатково містить хімреагенти, які попереджують корозійне руйнування металевого обладнання -КІ-1М, П АР, ізоаміловий спирт. Таким чином, застосування запропонованого складу для о бробки продуктивних пластів дозволить підвищити природну проникність привибійної з они н ео дно рі дно го тер и ген но го чи к ар бон а тн о го пласта , за ра хун ок забезпечення високої розчиняючої здатності, відсутності процесу набухання глинистих складових порід колекторів та попередження корозії свердловинного обладнання. Новий кисло тний склад був випробуваний в лабораторни х умова х на кернах з продуктивних свердловин. За порівняння брали склад за прототипом. Запропонований склад готували шляхом ретельного змішування складових компонентів при різних концентраціях. При цьому спостерігали за такими параметрами: - кількість розчиненого керну; - швидкість розчинення зразків гірської породи; - швидкість корозії сталі Р-110; - досліджували гірські породи з різними фізичними та хімічними властивостями, що є головним для досягнення технічного результату. Рез ульта ти лабора торни х до сліджень запропонованого розчин у для обробки ПЗП у порівнянні з прототипом наведено в таблицях 1, 2, 3. Taблиця 1 Досліджувані склади № складу розчину -1 1 2 3 Сполука -2Фтористоводнева кислота Фосфорна кислота Соляна кислота Мурашина кислота Високоатомний спирт ПАР Інгібітор корозії Вода Фтористоводнева кислота Фосфорна кислота Соляна кислота Мурашина кислота Високоатомний спирт ПАР Інгібітор корозії Вода Фтористоводнева кислота Фосфорна кислота Соляна кислота Мурашина кислота Високоатомний спирт ПАР Інгібітор корозії Вода Вміст, %об. -33,0 6,0 4,0 1,0 3,0 0,5 0,5 82,0 5,0 9,0 8,0 2,0 5,0 1,0 1,0 69,0 7,0 11,0 12,0 3,0 7,0 2,0 1,5 56,0 5 22329 6 Продовження таблиці 1 1 4 5 2 3 9,0 15,0 16,0 4,0 9,0 2,8 2,0 43,0 Фтористоводнева кислота Фосфорна кислота Соляна кислота Мурашина кислота Високоатомний спирт ПАР Інгібітор корозії Вода Прототип Фтористоводнева кислота Фосфорна кислота Хлорид магнію Хлорид натрію Вода 5,0 6,0 25.0 2,0 Решта Таблиця 2 Визначення впливу запропонованого складу на розчинення кернів з експлуатаційних свердловин ДДз в ста тичних умовах при t=80°C № п/п 1 2 3 4 5 6 7 8 9 10 № склад розчину 1 1 2 2 3 3 4 4 Прототип Тип зразка керну % розчинення керну Карбонатний Теригенний Карбонатний Теригенний Карбонатний Теригенний Карбонатний Теригенний Карбонатний Теригенний 23,7 11,4 33,3 14,3 30,1 12,7 23,6 11,9 29,4 12,05 Швидкість розчинення керну, Vроз. г/год. 1,97 0,17 3,28 0,34 3,05 0,28 2,84 0,24 2,97 0,26 Таблиця 3 Дослідження корозійної активності кислотних складів при ламінарному режимі перемішування та t=100°C № п/п 1 2 3 4 5 № складу розчину 1 2 3 4 Прототип Порівняльні дані, свідчать про перевагу запропонованого способу перед базовим прототипом. Найбільш оптимальним є такий склад для обробки ПЗП, який містить: фтористоводневої кислоти 5,0 ¸ 7,0; фосфорної кислоти 9,0 ¸ 11,0; соляної кислоти 6,0 ¸ 8,0; мурашиної кислоти 2,0 ¸ 3,0; високоатомного спирту 1,0 ¸ 5,0; ПАР 1,0 ¸ 2,0; інгібітор корозії 0,5 ¸ 2,0; вода решта. П ри з бі ль шенн і к он це н тр аці ї к исло ти р із ко з ро стає шви дкі сть розчинення породи, що зменшує можливий час присутності складу в пласті. Збільшення кількості ПАР та високоатомного спирту не веде до зростання е фек ти вно сті о бр обк и . Пе ре ви ще ння з азна чени х ко нцен тр а Швидкість корозії сталі Р 110, VK0P, г/м 2 год. 17,03-16,0 1 7,6-17 ,7 1 8 ,1-18 ,15 18,22 -18 ,32 3 6 ,4 -3 7 ,1 0 цій П АР та інгібітора корозії не впливають на ефективність обробки. Приклад прак ти чно го викор истання запро понован ого складу для кислотної обробки пласта. Свердловина №19 Сахалінського ГКР ДП „Чернігівнафто газгеологія" розкрила нажньовізейський теригенний поклад з вмістом глинистих мінералів до 4% та карбонатів до 7%. При пластовом у тиск у 42 МПа після освоєння отримали приплив вуглеводнів газу 112тис.м 3/добу, конденсату 6м/добу за робочих тисків Ртр=12МПа, Рзатр=14,5МПа. 7 22329 Двократна кислотна обробка сумішшю 12% розчину НСІ та 5% плавикової кислоти з 1% ПАР не забезпечила відновлення природної проникності пласта. Після обробки запропонованим складом в об'ємі 3м 3, в який вхопили наступні інградієнти. л: Фтористоводнева кислота 720 Фосфорна кислота 1200 Соляна кислота 1280 Мурашина кислота 320 Високоатомний спирт 720 ПАР 160 Інгібітор корозії 160 Вода 3440 Покращилася динаміка відновлення статичного тиску від 8,0 до 6,0діб. Після повторної більш глибокої обробки в об'ємі 8,0м 3 таким же ск ла до м ста ти чн и й ти ск ві дно ви вся з а 2 ,5 до би , а све р дло вин а запрацювала з показниками 220тис.м 3/добу, конденсату 14м 3/добу при тих же робочих тисках. Комп’ютерна в ерстка C.Литв иненко 8 Впровадження запропонованого складу кислотної обробки призвело до підвищення продуктивності свердловин по газу 1,9 разів і по конденсату 2,1 разів. Таким чином, запропоноване технічне рішення, відповідає критерію новизна, а саме підвищення природної проникності привибійної зони н ео дн ор і дно го тери ген но го чи к ар бон а тн о го пла ста , з а ра хун ок за безп ечення ви соко ї роз чи няючо ї з да тн ості , ві дсутн ості про це су набухання глинистих складових порід колекторів та попередження корозії свердловинного обладнання. Джерела інформації: 1. «Спосіб та розчин для обробки привибійної зони пласта» (Патент,Україна, №42133, Е21В43/27); 2. «Спосіб обробки привибійної зони пласта» (Патент, Україна, №38992, Е21В43/27); 3. «Спосіб розкриття пласта» (Патент, Україна, №41516, Е21В43/27). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
