Огрудкувач шихти
Номер патенту: 56744
Опубліковано: 25.01.2011
Автори: Блинов Олексій Михайлович, Попов Геннадій Миколайович, Дорофєєв Володимир Миколайович
Формула / Реферат
Огрудкувач шихти, що містить раму, робочий орган, тарілчастий диск з бортом, завантажувальну та розвантажувальну лійки, труби для подавання води, привід, який відрізняється тим, що робочий орган виконано у вигляді великого циліндра та зрізаного конуса, який приєднаний меншим діаметром до борту тарілчастого диска огрудкувача, більшим до великого циліндра, причому твірна бокової поверхні конуса виконана з кутом нахилу до осі обертання конуса під кутом, що дорівнює 1-1,5 кута істотного відкосу найбільш дрібної фракції сипучого матеріалу в огрудкувачі, а довжина дорівнює 0,3-0,8 висоти борту тарілчастого диска.
Текст

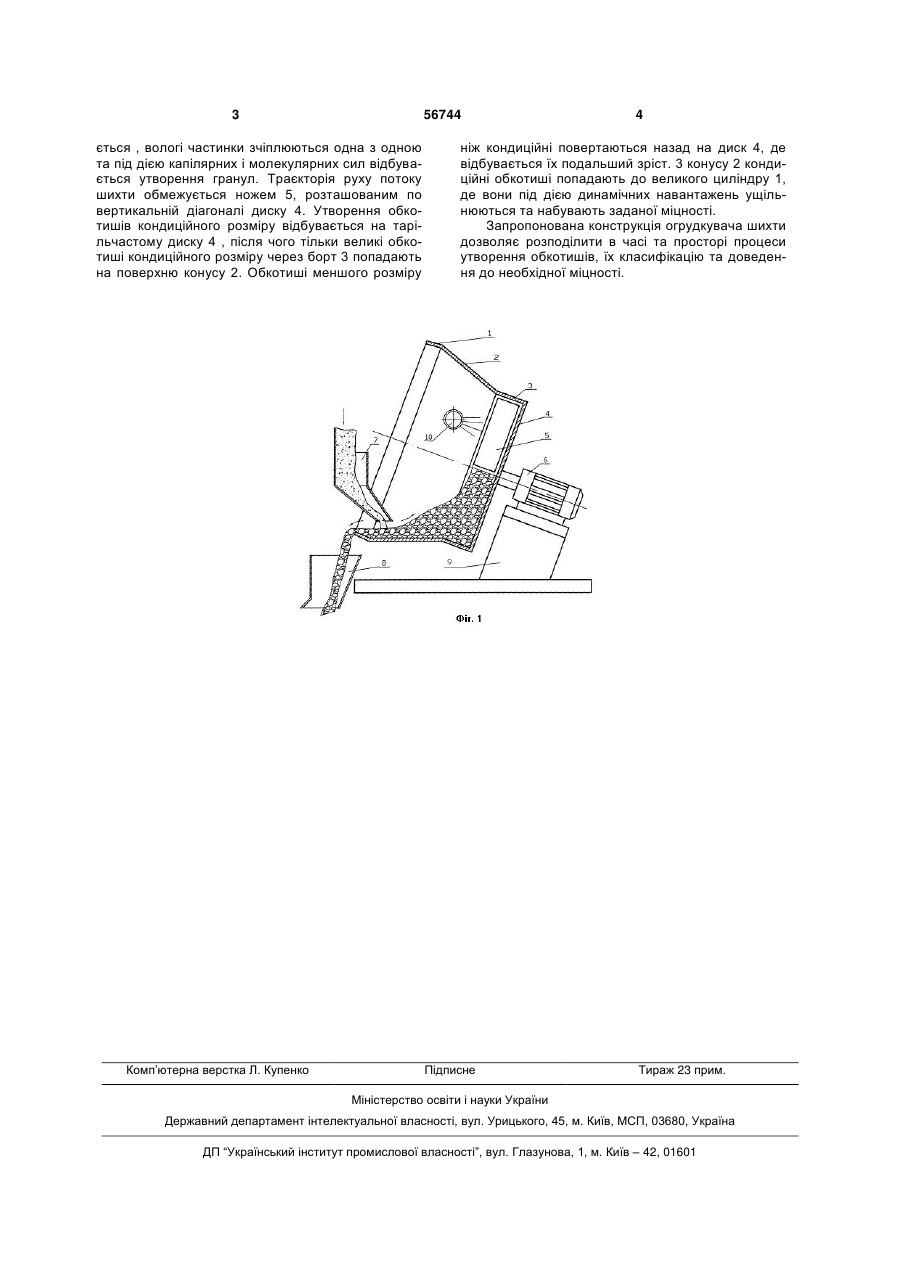

Огрудкувач шихти, що містить раму, робочий орган, тарілчастий диск з бортом, завантажуваль 3 56744 ється , вологі частинки зчіплюються одна з одною та під дією капілярних і молекулярних сил відбувається утворення гранул. Траєкторія руху потоку шихти обмежується ножем 5, розташованим по вертикальній діагоналі диску 4. Утворення обкотишів кондиційного розміру відбувається на тарільчастому диску 4 , після чого тільки великі обкотиші кондиційного розміру через борт 3 попадають на поверхню конусу 2. Обкотиші меншого розміру Комп’ютерна верстка Л. Купенко 4 ніж кондиційні повертаються назад на диск 4, де відбувається їх подальший зріст. 3 конусу 2 кондиційні обкотиші попадають до великого циліндру 1, де вони під дією динамічних навантажень ущільнюються та набувають заданої міцності. Запропонована конструкція огрудкувача шихти дозволяє розподілити в часі та просторі процеси утворення обкотишів, їх класифікацію та доведення до необхідної міцності. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCharge pelletizer
Автори англійськоюPopov Hennadii Mykolaiovych, Dorofieiev Volodymyr Mykolaiovych, Blynov Oleksii Mykhailovych
Назва патенту російськоюОкомкователь шихты
Автори російськоюПопов Геннадий Николаевич, Дорофеев Владимир Николаевич, Блинов Алексей Михайлович
МПК / Мітки
МПК: C22B 1/24
Мітки: огрудкувач, шихти
