Пляшка

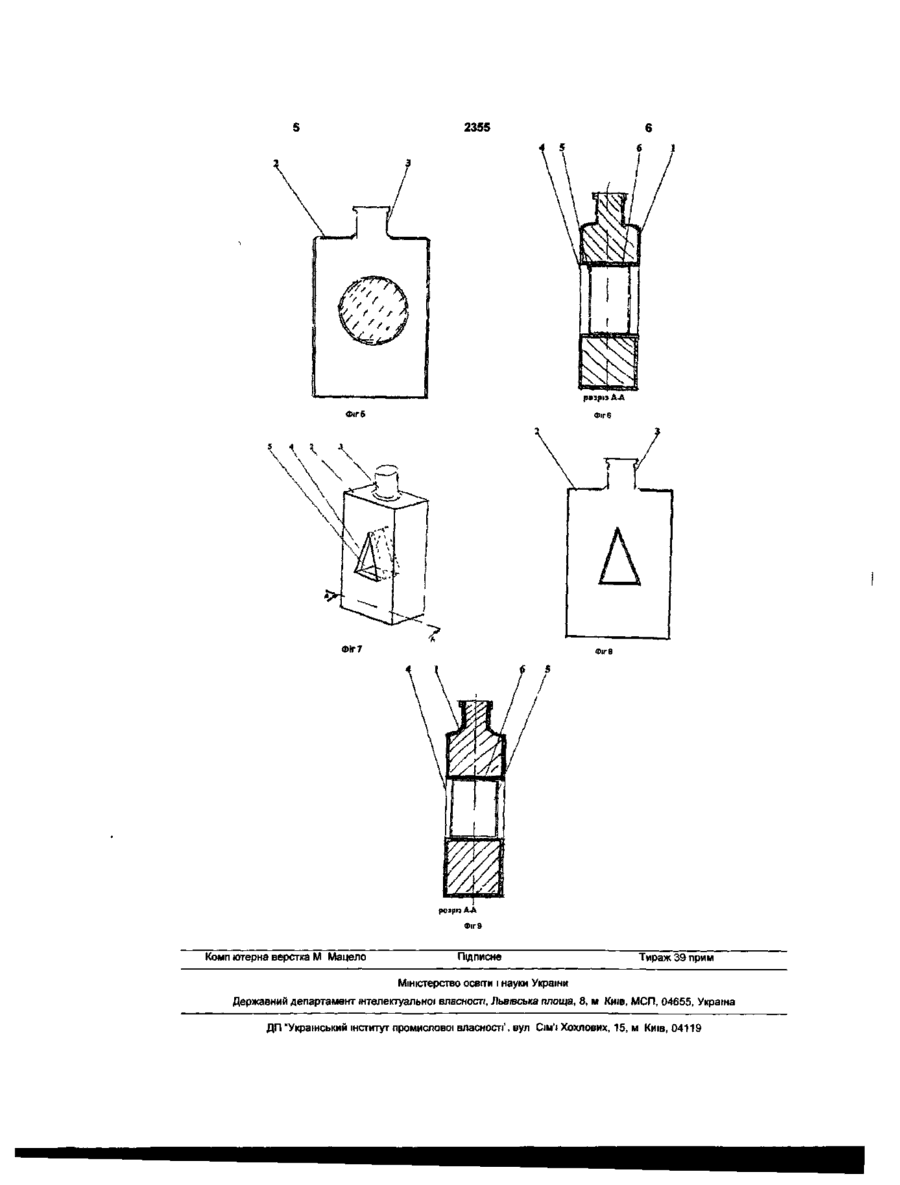

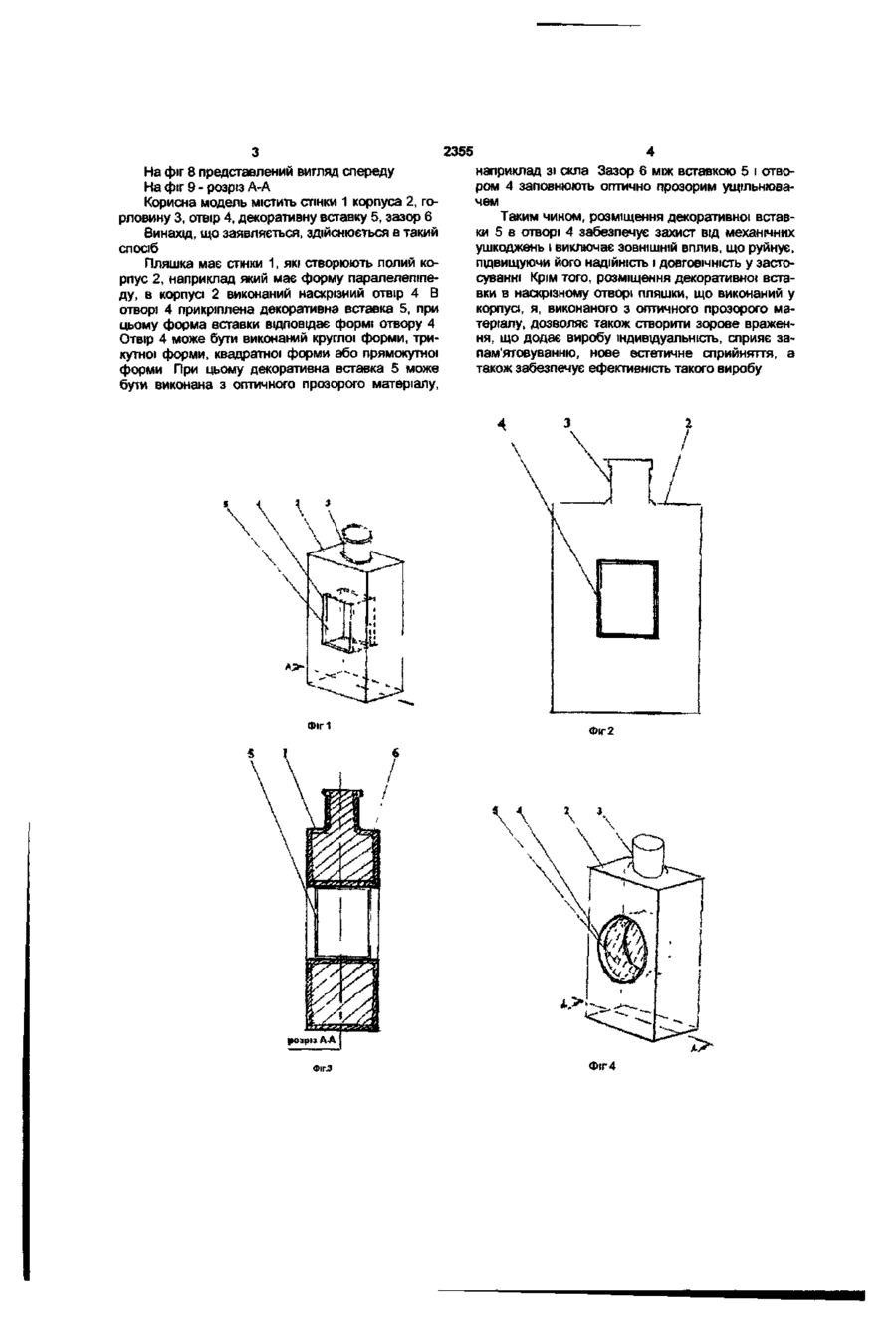

1 Пляшка, що містить стінки які утворюють порожнистий корпус, горловину, яка відрізняється тим, що в корпусі пляшки виконаний наскрізний отвір, в якому розміщена декоративна вставка 2 Пляшка за п 1, яка відрізняється тим, що наскрізний отвір виконаний круглої форми 3 Пляшка за п 1, яка відрізняється тим, що наскрізний отвір виконаний трикутно» форми 4 Пляшка за п 1, яка відрізняється тим, що наскрізний отвір виконаний прямокутної форми 5 Пляшка за п 1, яка відрізняється тим, що наскрізний отвір виконаний квадратної форми 6 Пляшка за одним з пп 1-5, яка відрізняється тим, що декоративна вставка виконана з твердого оптичного матеріалу 7 Пляшка за одним з пп 1-6, яка відрізняється тим, що декоративна вставка виконана зі скла 8 Пляшка за одним з пп 1-7, яка відрізняється тим, що корпус пляшки виконаний у формі паралелепіпеда 9 Пляшка за одним з пп 1-8, яка відрізняється тим, що форма декоративної вставки відповідає формі наскрізного отвору Корисна модель відноситься до скляної промисловості, а саме до виготовлення різноманітних ємностей, наприклад у вигляді пляшок Відома ємність, яка виконана у вигляді пляшки (патенти України на промислові зразки №6296 від 15 08 2002р , №6360 від 15 08 2002р ), яка вміщує стінки пляшки, які створюють полий корпус у вигляді паралелепіпеду, горловину, при цьому на ЗОВНІШНІЙ поверхні корпусу пляшки виконано рельєф Недоліками даної конструкції є можливість руйнування нанесеного рельєфу Відома коробка пакувальна (патент України на промисловий зразок №6572 від 1510 2002р), яка вміщує стінки, які створюють корпус у вигляді паралелепіпеду, при цьому в корпусі виконаний вази наскрізний отвір Недоліком такої конструкції є те, що в разі розміщення в отвору декоративної вставки, наприклад з твердого матеріалу, пакування не буде надійним і легко буде руйнуватися Завданням технічного рішення, яке заявляється є створення конструкції пляшки, з розміщеним у наскрізному отворі декоративної вставки, яка дозволить створити надійну конструкцію, яка буде призначена для тривалого використання Поставлена задача вирішується завдяки тому, що пляшка, яка вміщує стінки, які створюють по лий корпус, горловину, ВІДПОВІДНО до корисної моделі, в корпусі пляшки виконано наскрізний отвір, в якому встановлена декоративна вставка Вставка може бути виконана з оптично прозорого матеріалу, наприклад зі скла Крім того, отвір може бути виконаний круглої, квадратної, прямокутної, трикутної форми Таким чином, розміщення декоративної вставки в наскрізному отворі пляшки та прикріплення до стінок отвору, забезпечує надійне прикріплення та зменшує руйнування, забезпечує створення нового зорового ефекту, що надає виробу індивідуальність, оригінальність, а також забезпечує можливість тривалого та багаторазового використання і надає можливість розміщення різноманітних рекламних матеріалів у вставці Корисна модель, що заявляється, представлена на кресленнях На фіг 1 представлений ЗОВНІШНІЙ ПЛЯШКИ З отвором прямокутної форми На фіг 2 представлений вигляд спереду На фіг 3 - розріз А-А На фіг 4 представлений ЗОВНІШНІЙ ПЛЯШКИ З отвором круглої форми На фіг 5 представлений вигляд спереду На фіг 6 - розріз А-А На фіг 7 представлений ЗОВНІШНІЙ ПЛЯШКИ З отвором трикутної форми ю ю со CM 2355 На фіг 8 представлений вигляд спереду На фіг 9 - розріз А-А Корисна модель містить стінки 1 корпуса 2, горловину 3, отвір 4, декоративну вставку 5, зазор 6 Винахід, що заявляється, здійснюється в такий спосіб Пляшка має стінки 1, які створюють полий корпус 2, наприклад який має форму паралелепіпеду, в корпусі 2 виконаний наскрізний отвір 4 6 отворі 4 прикріплена декоративна вставка 5, при цьому форма вставки відповідає формі отвору 4 Отвір 4 може бути виконаний круглої форми, трикутної форми, квадратної форми або прямокутної форми При цьому декоративна вставка 5 може бути виконана з оптичного прозорого матеріалу, \ наприклад зі скла Зазор 6 між вставкою 5 і отвором 4 заповнюють оптично прозорим ущільнювачем Таким чином, розміщення декоративної вставки 5 в отворі 4 забезпечує захист від механічних ушкоджень і виключає ЗОВНІШНІЙ ВПЛИВ, ЩО руйнує, підвищуючи його надійність і ДОВГОВІЧНІСТЬ у застосуванні Крім того, розміщення декоративної вставки в наскрізному отворі пляшки, що виконаний у корпусі, я, виконаного з оптичного прозорого матеріалу, дозволяє також створити зорове враження, що додає виробу індивідуальність, сприяє запам'ятовуванню, нове естетичне сприйняття, а також забезпечує ефективність такого виробу •, *>• Фіг1 Фіг 2 Фіг 4 2355 Фіг 6 \V \ Фіг 7 Комп ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
