(54)(57) 1. КАЛИБРАТОР, имеющий корпус с износостойкими вставками,выступающими за габариты корпуса и образующими рабочую поверхность, отличающийся тем, что, с целью повышения эффективности калибровки ствола скважины в процессе ее бурения за счет постоянного контакта износостойких вставок со стенкой скважины, часть периметра корпуса выполнена радиусом, равным радиусу долота, а износостойкие вставки расположены на этой части корпуса.

2.. Калибратор по п. 1, отличающийся тем, что часть корпуса выполненная радиусом, равным радиусу, долота, составляет сектор с центральным углом, равным

3. Калибратор по пп. 1 и 2. отличающийся тем, что радиус рабочей поверхности калибратора выбирается в соответствии с соотношением

где R1, - радиус долота, мм;

RK - радиус рабочей поверхности, обеспечивающий вписываемость калибратора в ствол скважины, мм.

Текст

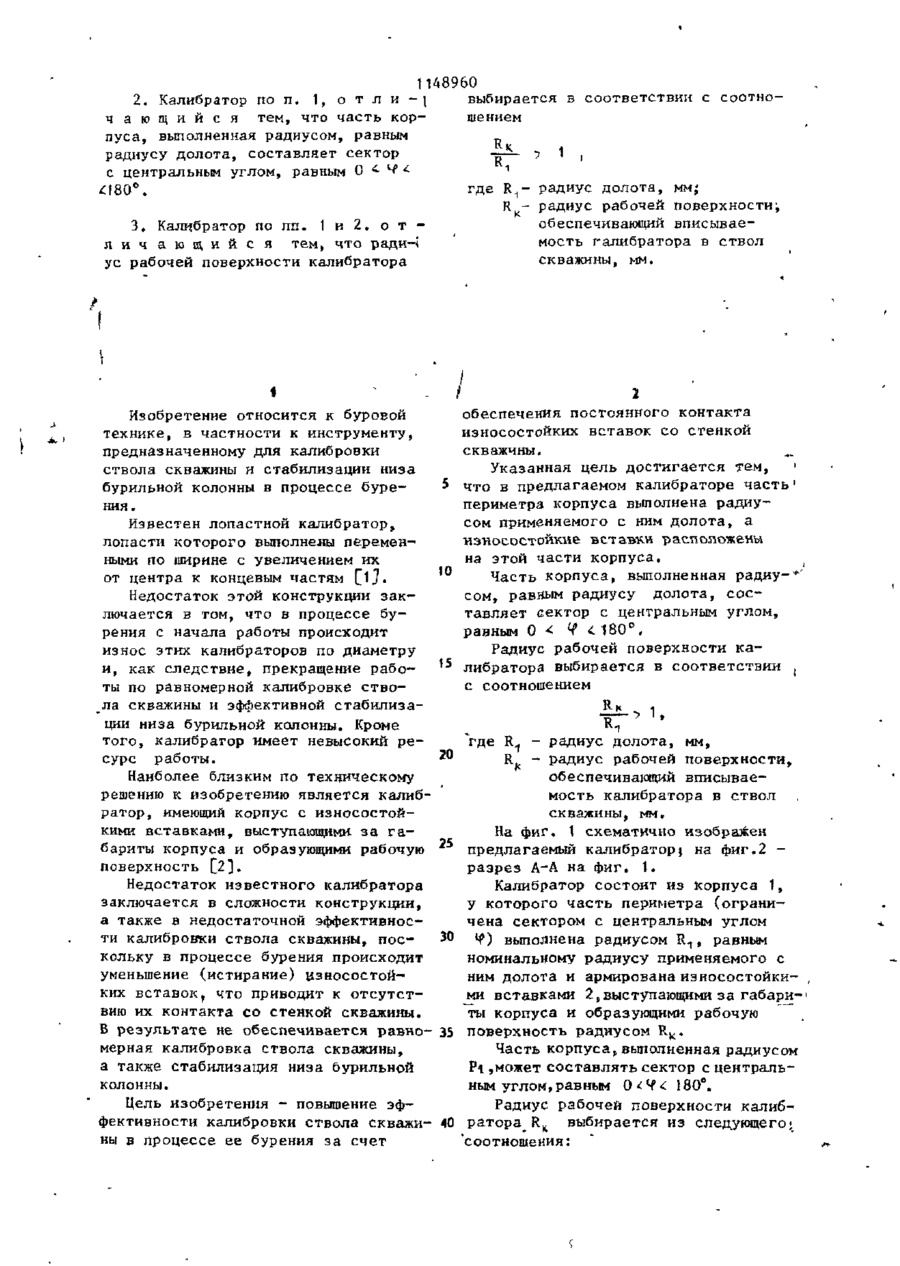

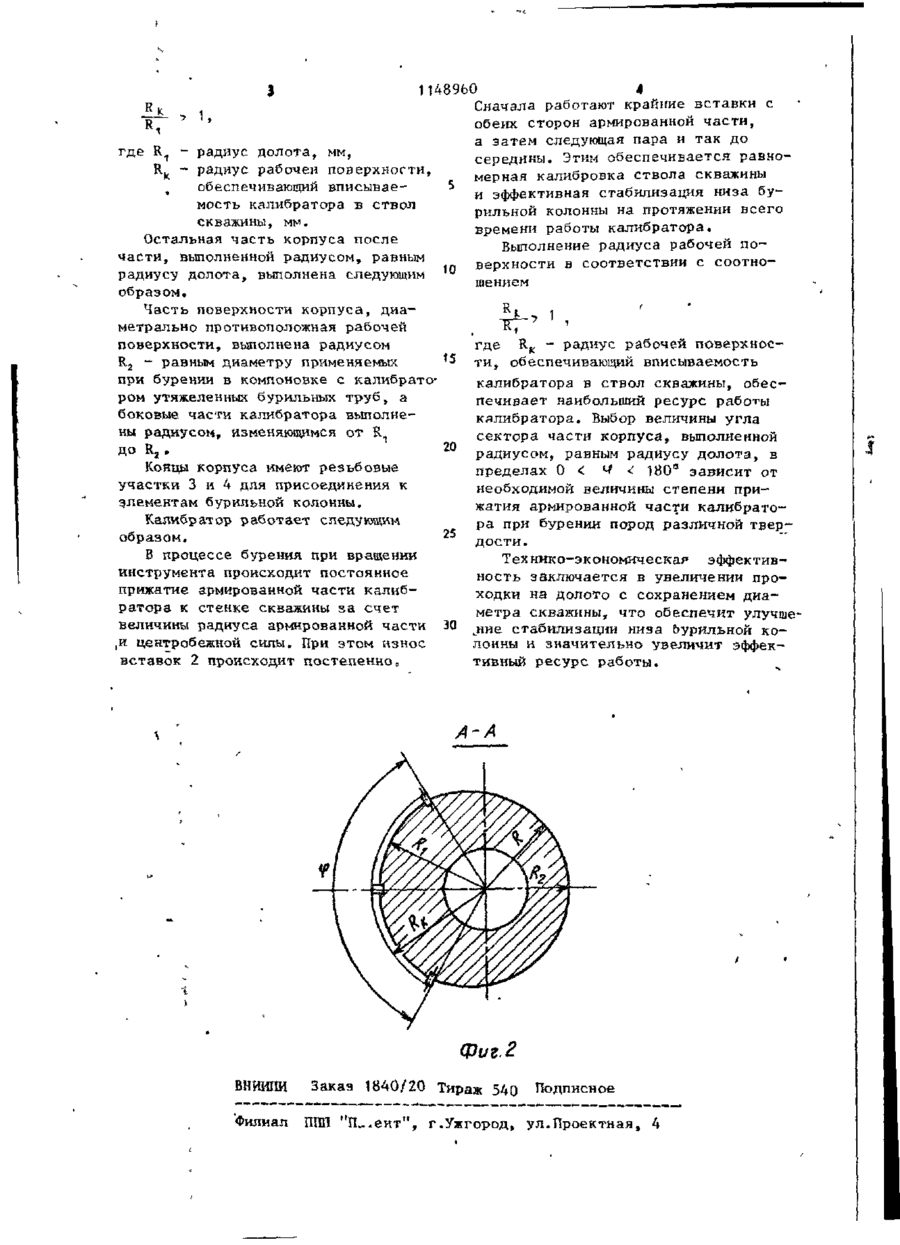

1. КАЛИБРАТОР, имеющий корпус с износостойкими вставками,высту пающими за габариты корпуса и образующими рабочую поверхность, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности калибровки ствола скважины в процессе ее бурения за счет постоянного контакта износостойких вставок со стенкой скважины, часть периметра корпуса выполнена радиусом, равным радиусу долота, а износостойкие вставки расположены на этой части корпуса. 1148960 2. Калибратор по п. 1, о т л и ~\ ч а ю щ и й с я тем, что часть корпуса, выполненная радиусом, равным радиусу долота, составляет сектор с центральным углом, равным 0 < Ч* £ £180°. 3 . Калибратор по пп. 1 в 2. о т л и ч а ю щ и й с я тем, что ради-1 ус рабочей поверхности калибратора Изобретение относится к буровой технике, в частности к инструменту, предназначенному для калибровки ствола скважины и стабилизации низа бурильной колонны в процессе бурения. Известен лопастной калибратор, лопасти которого выполнены переменными по ширине с увеличением их от центра к концевым частям С О » Недостаток этой конструкции заключается в том, что в процессе бурения с начала работы происходит износ этих калибраторов по диаметру и, как следствие, прекращение работы по равномерной калибровке ствола скважины и эффективной стабилизации низа бурильной колонны. Кроме того, калибратор имеет невысокий ресурс работы. Наиболее близким по техническому решению к изобретению является калибратор, имеющий корпус с износостойкими вставками, выступающими за габариты корпуса и образующими рабочую поверхность [2]. Недостаток известного калибратора заключается в сложности конструкции, а также в недостаточной эффективности калибровки ствола скважины, поскольку в процессе бурения происходит уменьшение (истирание) износостойких вставокf что приводит к отсутствию их контакта со стенкой скважины. Б результате не обеспечивается равномерная калибровка ствола скважины, а также стабилизация низа бурильной колонны. выбирается в соответствии с соотношением R. 1 где R.,- радиус долота, мм; R - радиус рабочей поверхности^ обеспечивающий вписываемость галибратора в ствол скважины, мм. / 2 обеспечения постоянного контакта износостойких вставок со стенкой скважины. Указанная цель достигается тем, ' 5 что в предлагаемом калибраторе часть• периметра корпуса выполнена радиусом применяемого с ним долота, а износостойкие вставки расположены на этой части корпуса. t *° Часть корпуса, выполненная радиу-*' сом, равным радиусу долота, составляет сектор с центральным углом, равным 0

Дивитися

Додаткова інформація

Назва патенту англійською

Calibrator

Автори англійською

Savrei Stepan Yakovych

Назва патенту російською

Калибратор

Автори російською

Саврей Степан Яковлевич

МПК / Мітки

МПК: E21B 17/10, E21B 7/10, E21B 10/26
