Спосіб підривання свердловинного набою

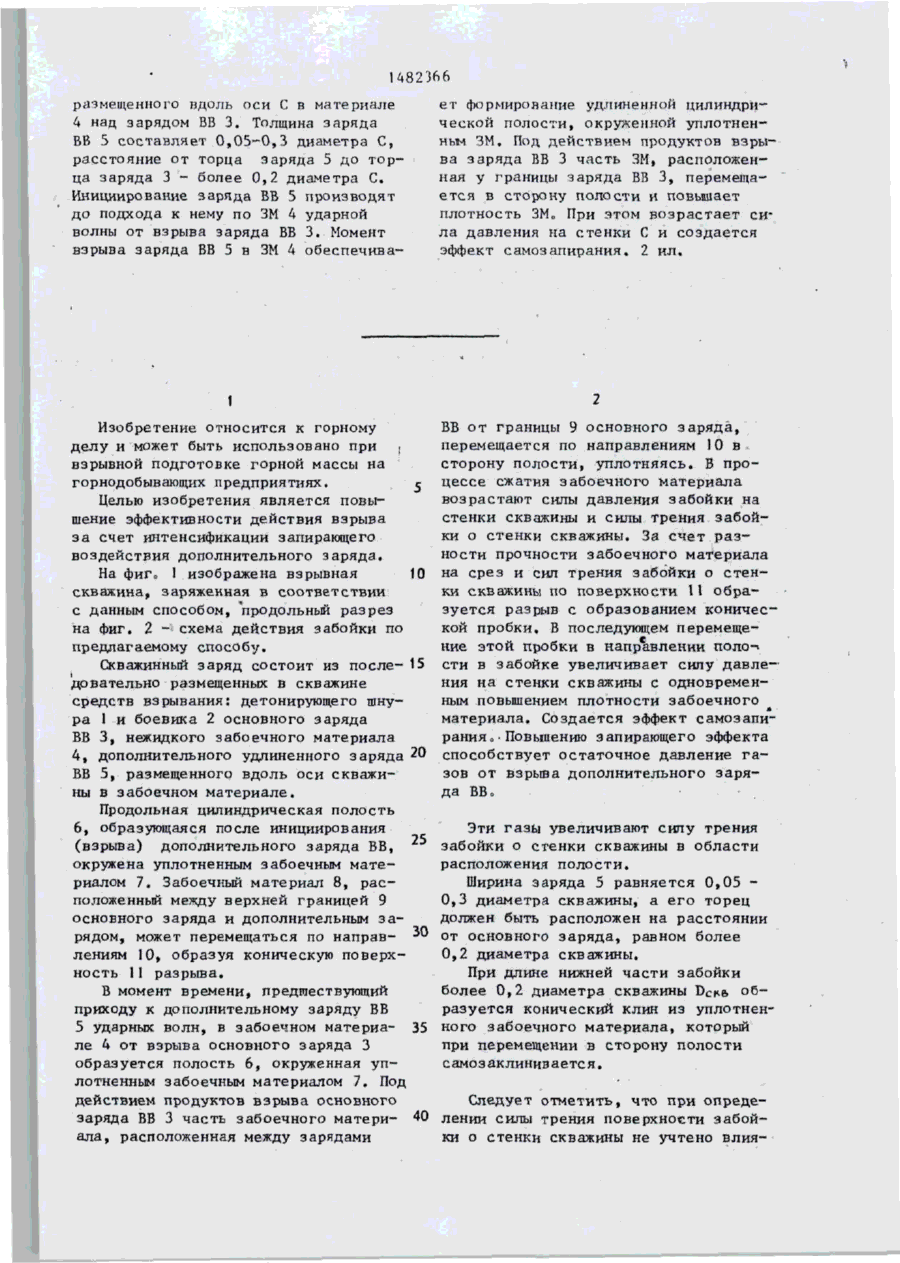

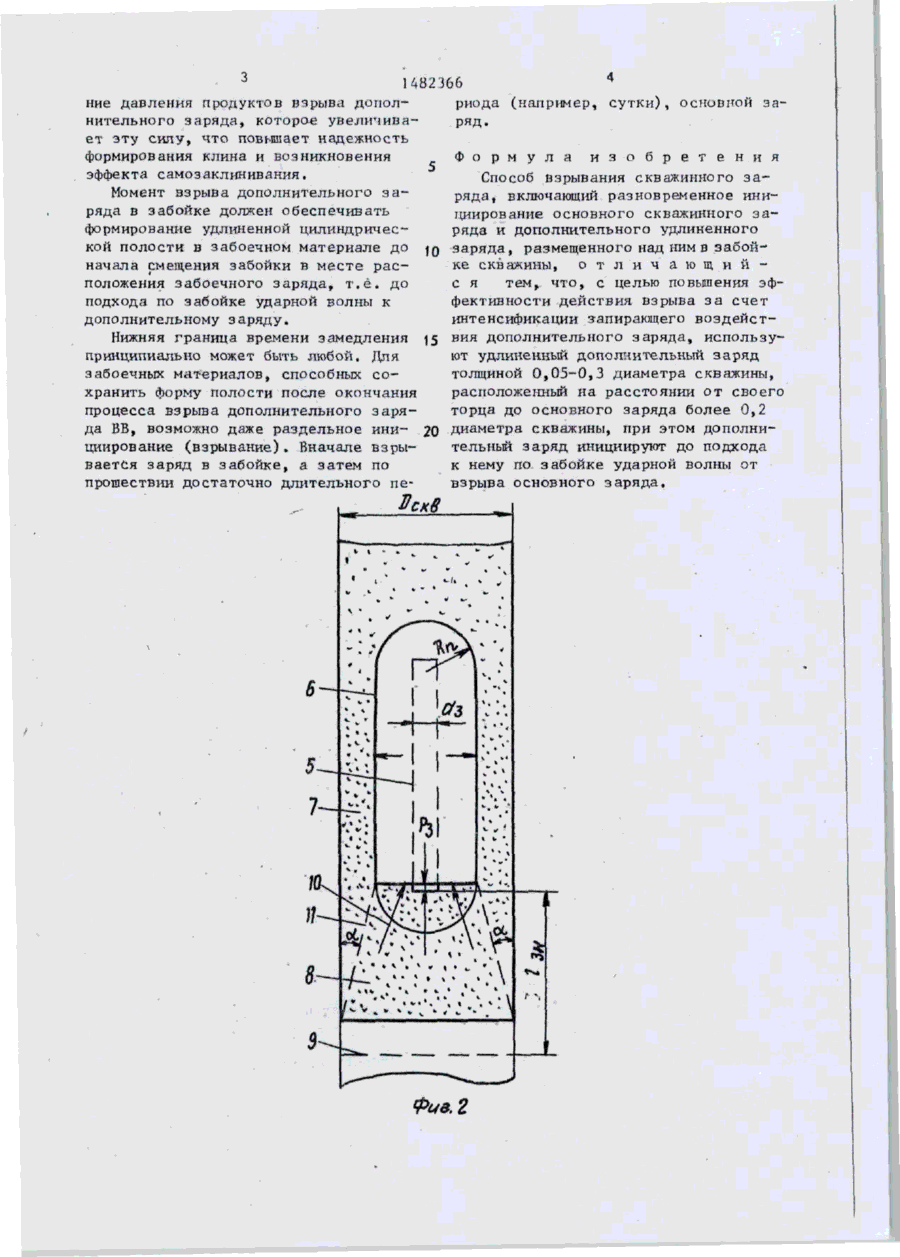

Изобретение о т н о с и т с я к горному д е л у и может быть использовано при взрывной п о д г о т о в к е горной массы н а горнодобывающих предприятиях. Цель и з о б р е т е н и я - повышение зффектнвнотс т и д е й с т в и я взрыва з а с ч е т и н т е н с и фикации запирающего д е й с т в и я дополнительного з а р я д а . Скважинный з а р я д со« стоит из размещенных в скважине (С) детонирующего шнура 1 и боевика 2 основного з а р я д а ВВ 3 , нежидкого з а боечного м а т е р и а л а (ЗМ) 4 , дополнительного удлиненного з а р я д а ВВ 5 , (Л с Фиг.1 9-89 L 1482366 размещенного ВДОЛЬ оси С в материале 4 над зарядом ВВ 3. Толщина заряда ВВ 5 составляет 0 , 0 5 - 0 , 3 диаметра С, расстояние от торца заряда 5 до т о р ца заряда 3 - более 0,2 диаметра С. Инициирование заряда ВВ 5 производят до подхода к нему по ЗМ 4 ударной волны от взрыва заряда ВВ 3. Момент взрыва заряда ВВ 5 в ЗМ 4 обеспечива ет формирование удлиненной цилиндрической полости, окруженной уплотненным ЗМ. Под действием продуктов взрыва заряда ВВ 3 часть ЗМ, расположенная у границы яаряда ВВ 3, перемещается в сторону полости и повышает плотность ЗМо При этом в озр а ста ет СИ" ла давления на стенки С и создается эффект самоз апирания. 2 и л . 1 Изобретение относится к горному делу и может быть использовано при | взрывной подготовке горной массы на горнодобывающих предприятиях. j Целью изобретения является повышение эффективности действия взрыва э а счет интенсификации запирающего воздействия дополнительного заряда. На фиГо 1 изображена взрывная 10 скважина, заряженная в соответствии с данным способом, 'продольный разрез на фиг. 2 - схема действия забойки по предлагаемому способу, Скважинный заряд состоит из после- 15 довательно размещенных в скважине средств взрывания: детонирующего шнура 1 и боевика 2 основного заряда ВВ 3 , нежидкого забоечного материала 4 , дополнительного удлиненного заряда 20 ВВ 5, размещенного вдоль оси скважины в забоечном материале. Продольная цилиндрическая полость 6, образующаяся после инициирования (взрыва) дополнительного заряда ВВ, окружена уплотненным забоечным материалом 7. Забоечный материал 8, р а с положенный между верхней границей 9 основного заряда и дополнительным з а рядом, может перемещаться по направ- ^" лениям 10, образуя коническую поверхность 11 разрыва. В момент времени, предшествующий приходу к дополнительному заряду ББ 5 ударных волн, в забоечном материа- 35 ле 4 от взрыва основного заряда 3 > образуется полость 6, окруженная уплотненным забоечным материалом 7, Под действием продуктов взрыва основного заряда ВВ 3 часть забоечного матери- 40 ала, расположенная между зарядами ВВ о т границы 9 основного з а р я д а , перемещается по направлениям 10 в сторону полости, уплотняясь. В процессе сжатия забоечного материала возрастают силы давления забойки на стенки скважины и силы трения забойки о стенки скважины. За счет р а з ности прочности забоечного материала на срез и сил трения забойки о с т е н ки скважины по поверхности 11 образуется разрыв с образованием конической пробки. В последующем перемещение этой пробки в направлении поло^ сти в забойке увеличивает силу давления на стенки скважины с одновременным повышением плотности забоечного материала. Создается эффект самозапи* рания0•Повышению запирающего эффекта способствует остаточное давление г а зов от взрыва дополнительного з а р я да ВВ„ Эти газы увеличивают силу трения забойки о стенки скважины в области расположения полости. Ширина заряда 5 равняется 0,05 0,3 диаметра скважины, а е г о торец должен быть расположен на расстоянии от основного з а р я д а , равном более 0,2 диаметра скважины. При длине нижней части забойки более 0,2 диаметра скважины DCK& о б разуется конический клин из уплотненного забоечного материала, который при перемещении в сторону полости самозаклинивается. Следует отметить, что при определении силы трения поверхности забойки о стенкн скважины не учтено влия 482366 риода (например, с у т к и ) , основной заряд. ниє давления продуктов вчрыва дополнительного заряда, которае увеличивает эту сипу, что повышает надежность формирования клина и возникновения эффекта самозаклинивания. Момент взрыва дополнительного з а ряда в забойке должен обеспечивать формирование удлиненной цилиндрической полости в забоечном материале до JQ начала смещения забойки в месте р а с положения забоечного з а р я д а , т . е . до подхода по забойке ударной волны к дополнительному заряду. Нижняя граница времени замедления 15 принципиально может быть любой. Для забоечных материалов, способных с о хранить форму полости после окончания процесса взрыва дополнительного з а р я да БВ, возможно даже раздельное ини- 20 циирование (взрывание). Вначале взрывается заряд в забойке, а затем по прошествии достаточно длительного пе Ф о р м у л а и з о б р е т е н и я Способ взрывания скважинного з а ряда, включающий разновременное инициирование основного скважинного з а ряда и дополнительного удлиненного з а р я д а , размещенного над ним в забойке скважины, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности действия взрыва з а счет интенсификации з-апирающего в о з д е й с т вия дополнительного з а р я д а , используют удлиненный дополнительный з а р я д толщиной 0 , 0 5 - 0 , 3 диаметра скважины, расположенный на расстоянии от своего торца до основного заряда более 0,2 диаметра скважины, при этом дополнительный з а р я д инициируют до подхода к нему по забойке ударной волны от взрыва основного з а р я д а . Искв \ Фца.2 • 482366 Редактор Г. Вельская Составитель 0. Попов Техред М.Дидык Корректор Т. Малец Заказ 870/ДСП Тираж 236 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
