Струмопровідна жила

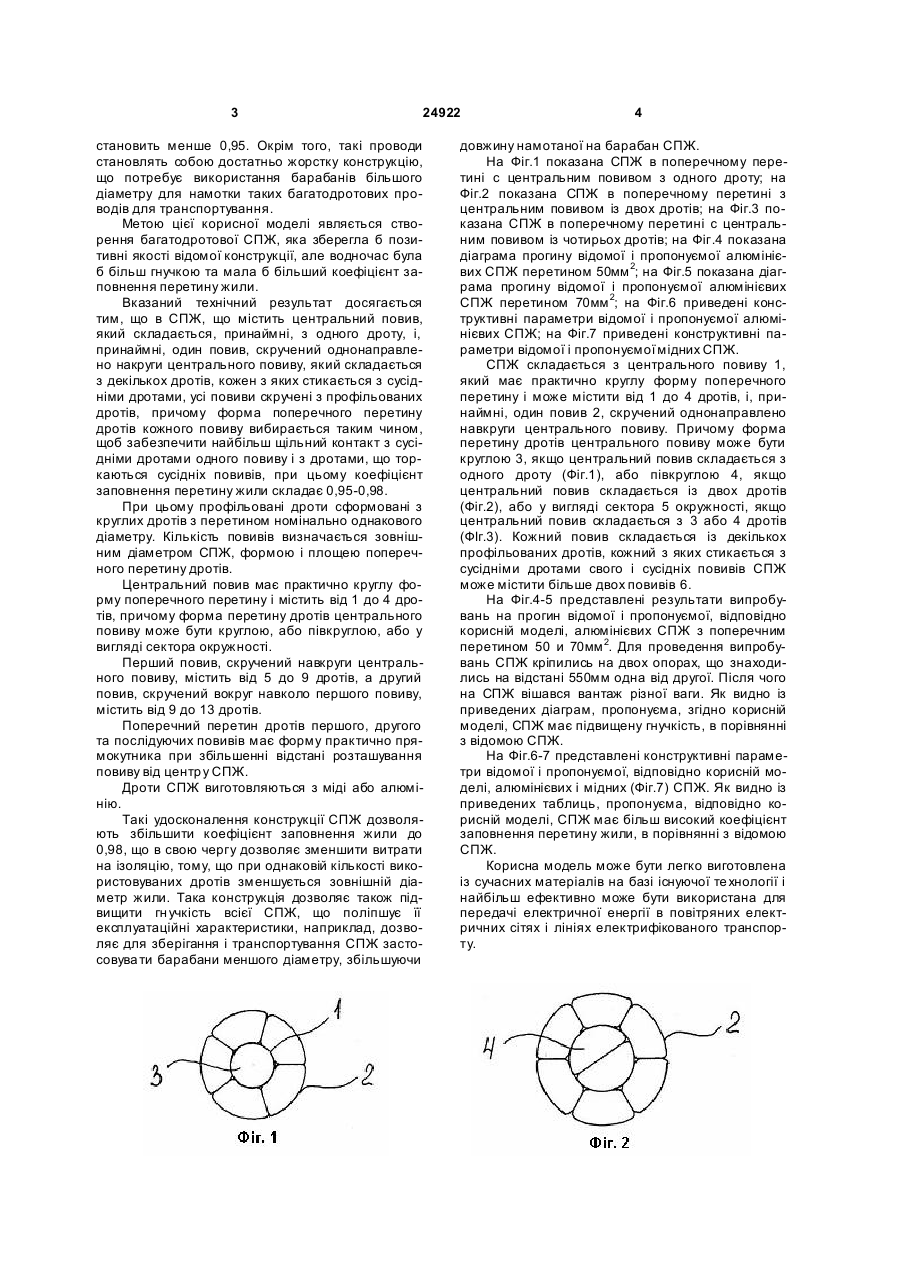

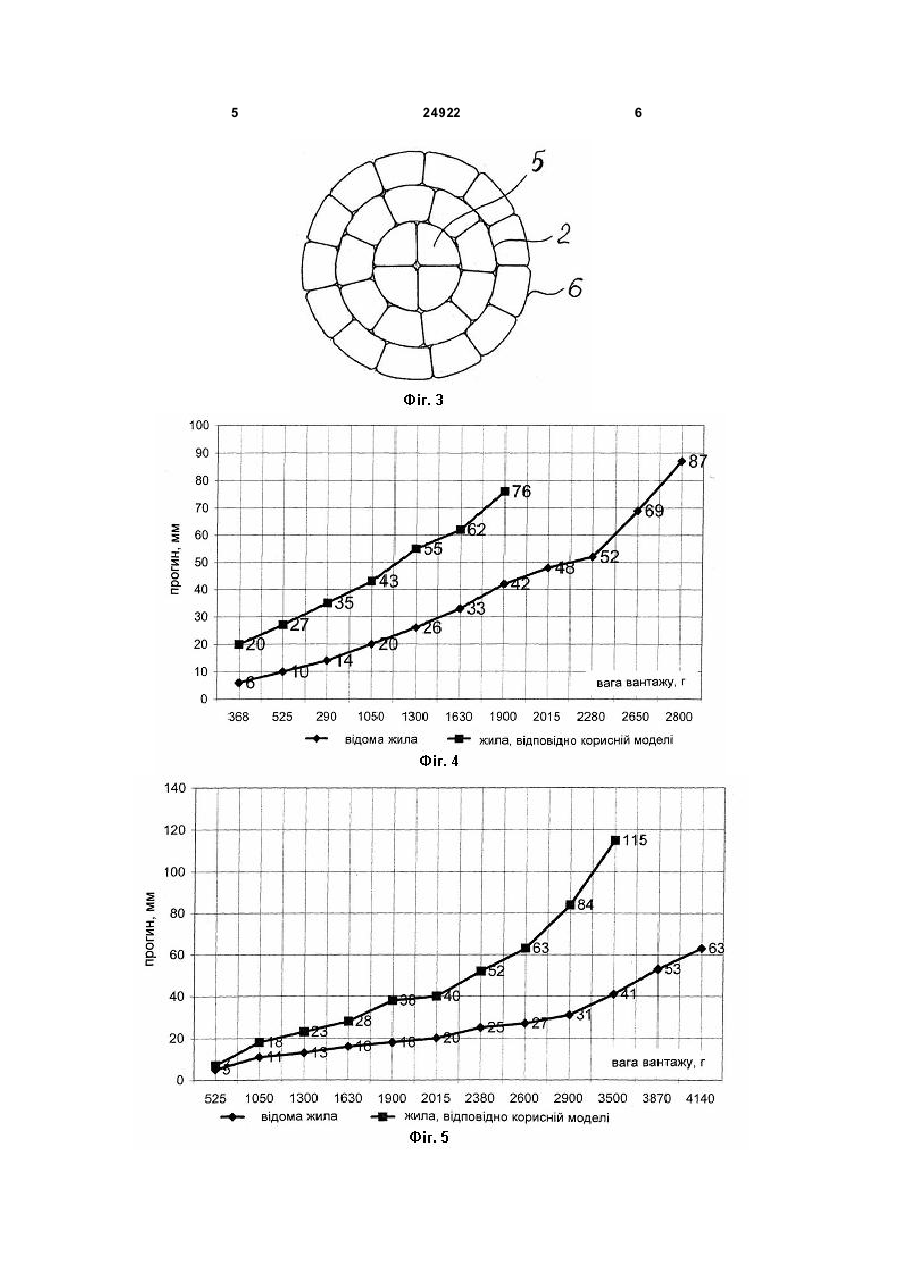

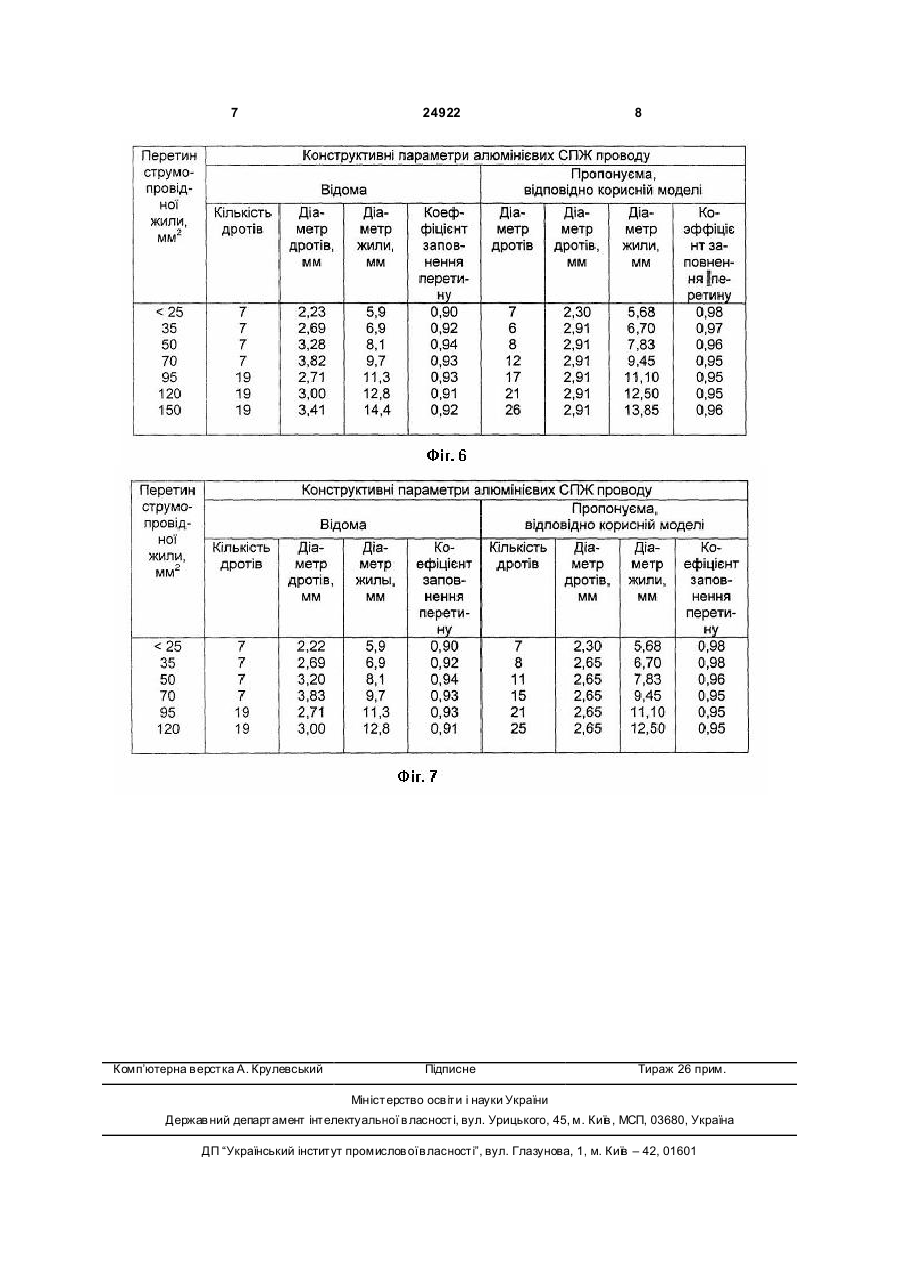

1. Струмопровідна жила, що містить центральний повив, що складається принаймні з одного дроту, і принаймні один повив, скручений однонаправлено навколо центрального повиву, який складається з декількох дротів, кожний з котрих стикається з сусідніми дротами, яка відрізняється тим, що повиви скручені з профільованих дротів, причому форма поперечного перерізу дротів кожного повиву вибирається таким чином, щоб забезпечити найбільш щільний контакт з сусідніми дротами одного повиву і з дротами, що торкаються сусідніх повивів, при цьому коефіцієнт заповнення перерізу жили складає 0,95-0,98. 2. Струмопровідна жила за п. 1, яка відрізняється тим, що профільовані дроти сформовані із круглих дротів з перерізом номінально однакового діамет U 2 (19) 1 3 24922 становить менше 0,95. Окрім того, такі проводи становлять собою достатньо жорстку конструкцію, що потребує використання барабанів більшого діаметру для намотки таких багатодротових проводів для транспортування. Метою цієї корисної моделі являється створення багатодротової СПЖ, яка зберегла б позитивні якості відомої конструкції, але водночас була б більш гнучкою та мала б більший коефіцієнт заповнення перетину жили. Вказаний технічний результат досягається тим, що в СПЖ, що містить центральний повив, який складається, принаймні, з одного дроту, і, принаймні, один повив, скручений однонаправлено накруги центрального повиву, який складається з декількох дротів, кожен з яких стикається з сусідніми дротами, усі повиви скручені з профільованих дротів, причому форма поперечного перетину дротів кожного повиву вибирається таким чином, щоб забезпечити найбільш щільний контакт з сусідніми дротами одного повиву і з дротами, що торкаються сусідніх повивів, при цьому коефіцієнт заповнення перетину жили складає 0,95-0,98. При цьому профільовані дроти сформовані з круглих дротів з перетином номінально однакового діаметру. Кількість повивів визначається зовнішним діаметром СПЖ, формою і площею поперечного перетину дротів. Центральний повив має практично круглу форму поперечного перетину і містить від 1 до 4 дротів, причому форма перетину дротів центрального повиву може бути круглою, або півкруглою, або у вигляді сектора окружності. Перший повив, скручений навкруги центрального повиву, містить від 5 до 9 дротів, а другий повив, скручений вокруг навколо першого повиву, містить від 9 до 13 дротів. Поперечний перетин дротів першого, другого та послідуючих повивів має форму практично прямокутника при збільшенні відстані розташування повиву від центру СПЖ. Дроти СПЖ виготовляються з міді або алюмінію. Такі удосконалення конструкції СПЖ дозволяють збільшити коефіцієнт заповнення жили до 0,98, що в свою чергу дозволяє зменшити витрати на ізоляцію, тому, що при однаковій кількості використовуваних дротів зменшується зовнішній діаметр жили. Така конструкція дозволяє також підвищити гн учкість всієї СПЖ, що поліпшує її експлуатаційні характеристики, наприклад, дозволяє для зберігання і транспортування СПЖ застосовува ти барабани меншого діаметру, збільшуючи 4 довжину намотаної на барабан СПЖ. На Фіг.1 показана СПЖ в поперечному перетині с центральним повивом з одного дроту; на Фіг.2 показана СПЖ в поперечному перетині з центральним повивом із двох дротів; на Фіг.3 показана СПЖ в поперечному перетині с центральним повивом із чотирьох дротів; на Фіг.4 показана діаграма прогину відомої і пропонуємої алюмінієвих СПЖ перетином 50мм 2; на Фіг.5 показана діаграма прогину відомої і пропонуємої алюмінієвих СПЖ перетином 70мм 2; на Фіг.6 приведені конструктивні параметри відомої і пропонуємої алюмінієвих СПЖ; на Фіг.7 приведені конструктивні параметри відомої і пропонуємої мідних СПЖ. СПЖ складається з центрального повиву 1, який має практично круглу форму поперечного перетину і може містити від 1 до 4 дротів, і, принаймні, один повив 2, скручений однонаправлено навкруги центрального повиву. Причому форма перетину дротів центрального повиву може бути круглою 3, якщо центральний повив складається з одного дроту (Фіг.1), або півкруглою 4, якщо центральний повив складається із двох дротів (Фіг.2), або у вигляді сектора 5 окружності, якщо центральний повив складається з 3 або 4 дротів (ФІг.3). Кожний повив складається із декількох профільованих дротів, кожний з яких стикається з сусідніми дротами свого і сусідніх повивів СПЖ може містити більше двох повивів 6. На Фіг.4-5 представлені результати випробувань на прогин відомої і пропонуємої, відповідно корисній моделі, алюмінієвих СПЖ з поперечним перетином 50 и 70мм 2. Для проведення випробувань СПЖ кріпились на двох опорах, що знаходились на відстані 550мм одна від другої. Після чого на СПЖ вішався вантаж різної ваги. Як видно із приведених діаграм, пропонуєма, згідно корисній моделі, СПЖ має підвищену гнучкість, в порівнянні з відомою СПЖ. На Фіг.6-7 представлені конструктивні параметри відомої і пропонуємої, відповідно корисній моделі, алюмінієвих і мідних (Фіг.7) СПЖ. Як видно із приведених таблиць, пропонуєма, відповідно корисній моделі, СПЖ має більш високий коефіцієнт заповнення перетину жили, в порівнянні з відомою СПЖ. Корисна модель може бути легко виготовлена із сучасних матеріалів на базі існуючої те хнології і найбільш ефективно може бути використана для передачі електричної енергії в повітряних електричних сітях і лініях електрифікованого транспорту. 5 24922 6 7 Комп’ютерна в ерстка А. Крулевський 24922 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
