Провід самонесучий ізольований

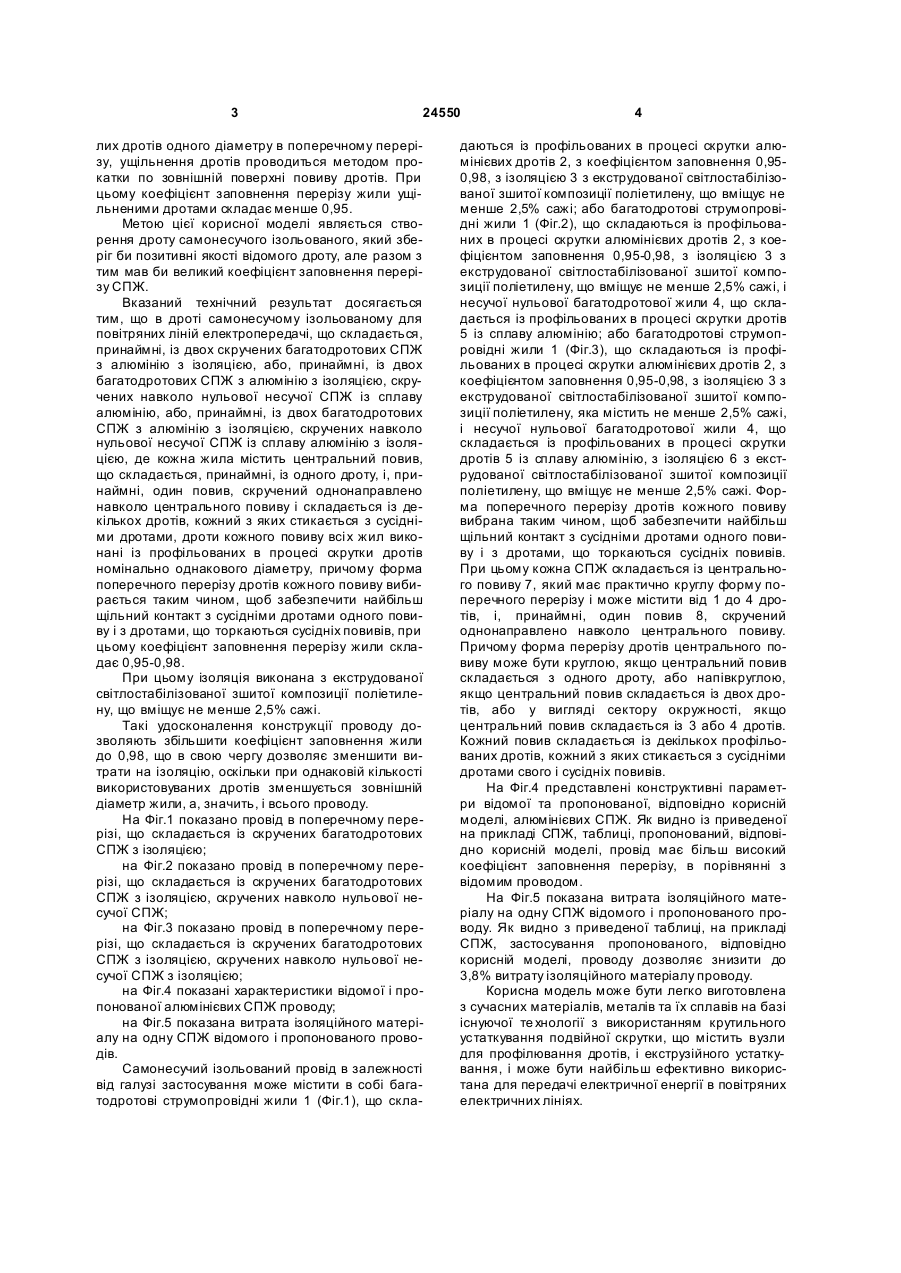

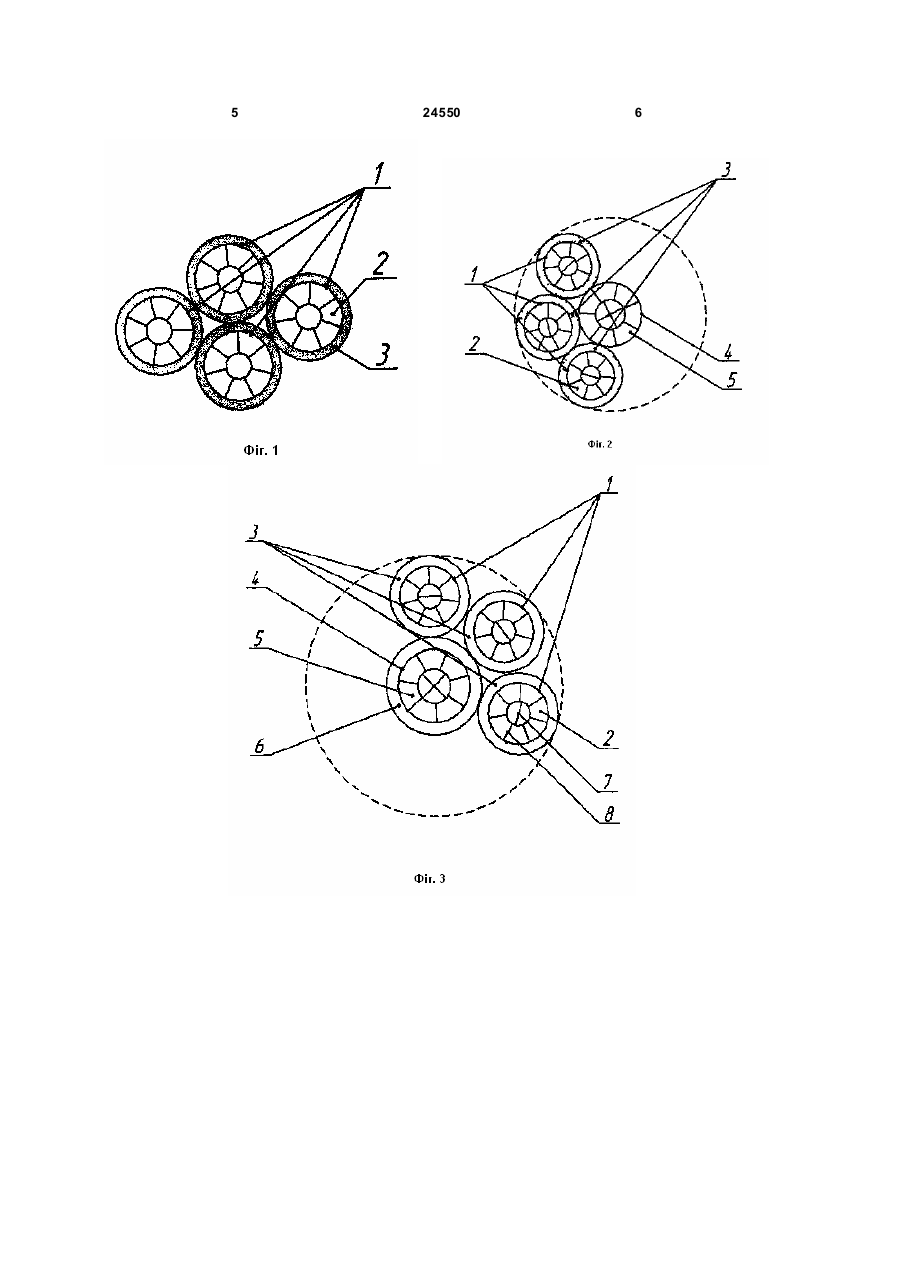

1. Провід самонесучий ізольований для повітряних ліній електропередачі, що вміщує принаймні дві скручені багатодротові струмопровідні жили з алюмінію з ізоляцією або принаймні дві багатодротові струмопровідні жили з алюмінію з ізоляцією, U 2 (19) 1 3 24550 лих дротів одного діаметру в поперечному перерізу, ущільнення дротів проводиться методом прокатки по зовнішній поверхні повиву дротів. При цьому коефіцієнт заповнення перерізу жили ущільненими дротами складає менше 0,95. Метою цієї корисної моделі являється створення дроту самонесучого ізольованого, який зберіг би позитивні якості відомого дроту, але разом з тим мав би великий коефіцієнт заповнення перерізу СПЖ. Вказаний технічний результат досягається тим, що в дроті самонесучому ізольованому для повітряних ліній електропередачі, що складається, принаймні, із двох скручених багатодротових СПЖ з алюмінію з ізоляцією, або, принаймні, із двох багатодротових СПЖ з алюмінію з ізоляцією, скручених навколо нульової несучої СПЖ із сплаву алюмінію, або, принаймні, із двох багатодротових СПЖ з алюмінію з ізоляцією, скручених навколо нульової несучої СПЖ із сплаву алюмінію з ізоляцією, де кожна жила містить центральний повив, що складається, принаймні, із одного дроту, і, принаймні, один повив, скручений однонаправлено навколо центрального повиву і складається із декількох дротів, кожний з яких стикається з сусідніми дротами, дроти кожного повиву всі х жил виконані із профільованих в процесі скрутки дротів номінально однакового діаметру, причому форма поперечного перерізу дротів кожного повиву вибирається таким чином, щоб забезпечити найбільш щільний контакт з сусідніми дротами одного повиву і з дротами, що торкаються сусідніх повивів, при цьому коефіцієнт заповнення перерізу жили складає 0,95-0,98. При цьому ізоляція виконана з екструдованої світлостабілізованої зшитої композиції поліетилену, що вміщує не менше 2,5% сажі. Такі удосконалення конструкції проводу дозволяють збільшити коефіцієнт заповнення жили до 0,98, що в свою чергу дозволяє зменшити витрати на ізоляцію, оскільки при однаковій кількості використовуваних дротів зменшується зовнішній діаметр жили, а, значить, і всього проводу. На Фіг.1 показано провід в поперечному перерізі, що складається із скручених багатодротових СПЖ з ізоляцією; на Фіг.2 показано провід в поперечному перерізі, що складається із скручених багатодротових СПЖ з ізоляцією, скручених навколо нульової несучої СПЖ; на Фіг.3 показано провід в поперечному перерізі, що складається із скручених багатодротових СПЖ з ізоляцією, скручених навколо нульової несучої СПЖ з ізоляцією; на Фіг.4 показані характеристики відомої і пропонованої алюмінієвих СПЖ проводу; на Фіг.5 показана витрата ізоляційного матеріалу на одну СПЖ відомого і пропонованого проводів. Самонесучий ізольований провід в залежності від галузі застосування може містити в собі багатодротові струмопровідні жили 1 (Фіг.1), що скла 4 даються із профільованих в процесі скрутки алюмінієвих дротів 2, з коефіцієнтом заповнення 0,950,98, з ізоляцією 3 з екструдованої світлостабілізованої зшитої композиції поліетилену, що вміщує не менше 2,5% сажі; або багатодротові струмопровідні жили 1 (Фіг.2), що складаються із профільованих в процесі скрутки алюмінієвих дротів 2, з коефіцієнтом заповнення 0,95-0,98, з ізоляцією 3 з екструдованої світлостабілізованої зшитої композиції поліетилену, що вміщує не менше 2,5% сажі, і несучої нульової багатодротової жили 4, що складається із профільованих в процесі скрутки дротів 5 із сплаву алюмінію; або багатодротові струмопровідні жили 1 (Фіг.3), що складаються із профільованих в процесі скрутки алюмінієвих дротів 2, з коефіцієнтом заповнення 0,95-0,98, з ізоляцією 3 з екструдованої світлостабілізованої зшитої композиції поліетилену, яка містить не менше 2,5% сажі, і несучої нульової багатодротової жили 4, що складається із профільованих в процесі скрутки дротів 5 із сплаву алюмінію, з ізоляцією 6 з екструдованої світлостабілізованої зшитої композиції поліетилену, що вміщує не менше 2,5% сажі. Форма поперечного перерізу дротів кожного повиву вибрана таким чином, щоб забезпечити найбільш щільний контакт з сусідніми дротами одного повиву і з дротами, що торкаються сусідніх повивів. При цьому кожна СПЖ складається із центрального повиву 7, який має практично круглу форму поперечного перерізу і може містити від 1 до 4 дротів, і, принаймні, один повив 8, скручений однонаправлено навколо центрального повиву. Причому форма перерізу дротів центрального повиву може бути круглою, якщо центральний повив складається з одного дроту, або напівкруглою, якщо центральний повив складається із двох дротів, або у вигляді сектору окружності, якщо центральний повив складається із 3 або 4 дротів. Кожний повив складається із декількох профільованих дротів, кожний з яких стикається з сусідніми дротами свого і сусідніх повивів. На Фіг.4 представлені конструктивні параметри відомої та пропонованої, відповідно корисній моделі, алюмінієвих СПЖ. Як видно із приведеної на прикладі СПЖ, таблиці, пропонований, відповідно корисній моделі, провід має більш високий коефіцієнт заповнення перерізу, в порівнянні з відомим проводом. На Фіг.5 показана витрата ізоляційного матеріалу на одну СПЖ відомого і пропонованого проводу. Як видно з приведеної таблиці, на прикладі СПЖ, застосування пропонованого, відповідно корисній моделі, проводу дозволяє знизити до 3,8% витрату ізоляційного матеріалу проводу. Корисна модель може бути легко виготовлена з сучасних матеріалів, металів та їх сплавів на базі існуючої те хнології з використанням крутильного устаткування подвійної скрутки, що містить вузли для профілювання дротів, і екструзійного устаткування, і може бути найбільш ефективно використана для передачі електричної енергії в повітряних електричних лініях. 5 24550 6 7 Комп’ютерна в ерстка Л.Литв иненко 24550 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
