Формула / Реферат

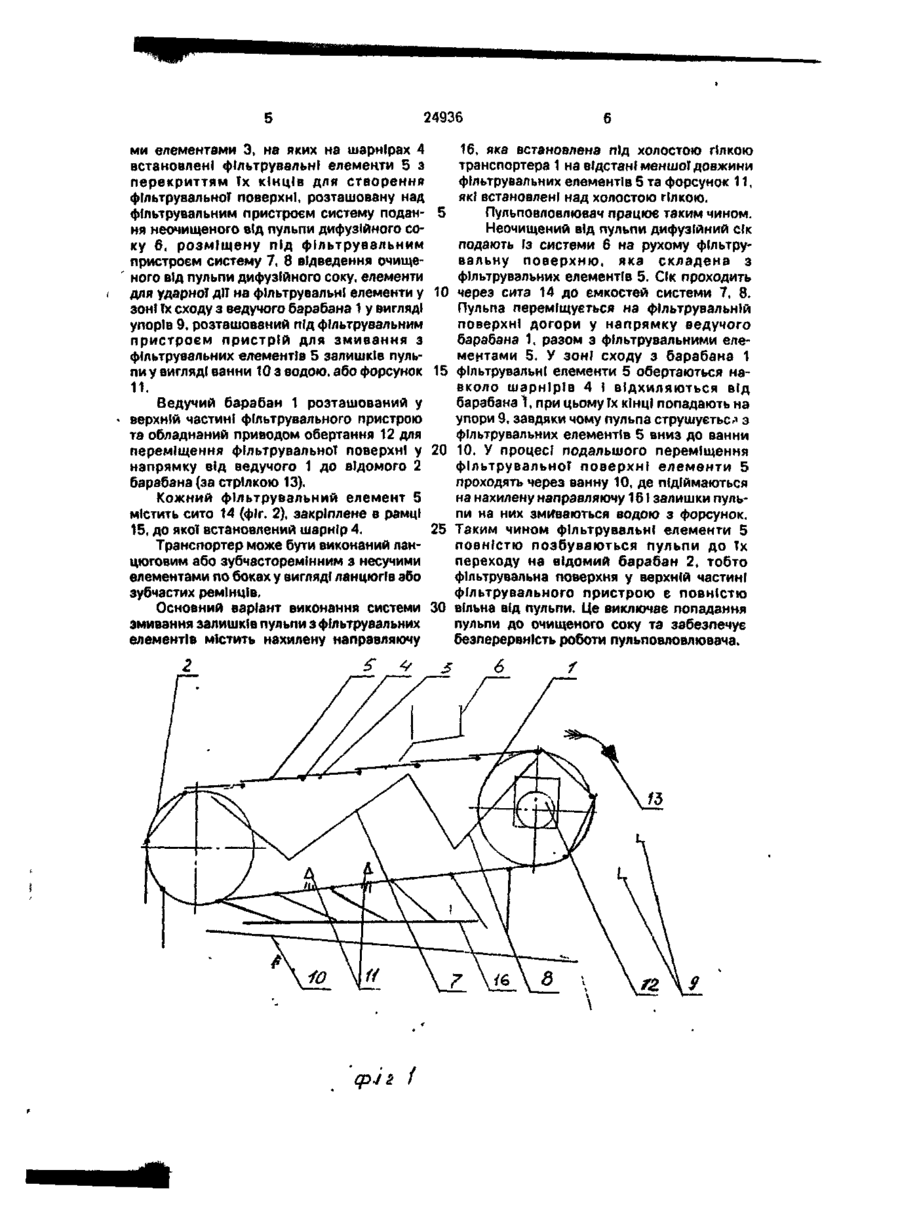

1. Пульповловлювач, що містить нахилений до обрію фільтрувальний пристрій, розташовану над ним у верхній його частині систему подання неочищеного від пульпи дифузійного соку та розміщену під фільтрувальним пристроєм систему відведення очищеного від пульпи дифузійного соку, який відрізняється тим, що фільтрувальний пристрій виконаний у вигляді транспортера з ведучим і відомим барабанами або зірочками та натягнутими між ними несучими елементами, на яких шарнірно встановлені фільтрувальні елементи з перекриттям їх кінців для створення фільтрувальної поверхні, причому ведучий барабан встановлений у верхній частині транспортера та обладнаний приводом обертання для переміщення фільтрувальної поверхні у напрямку від відомого до ведучого барабана, а пульповловлювач оснащений елементами для ударної дії на фільтрувальні елементи в зоні їх сходу з ведучого барабана та пристроєм для змивання залишків пульпи з фільтрувальних елементів, розташованим під фільтрувальним пристроєм.

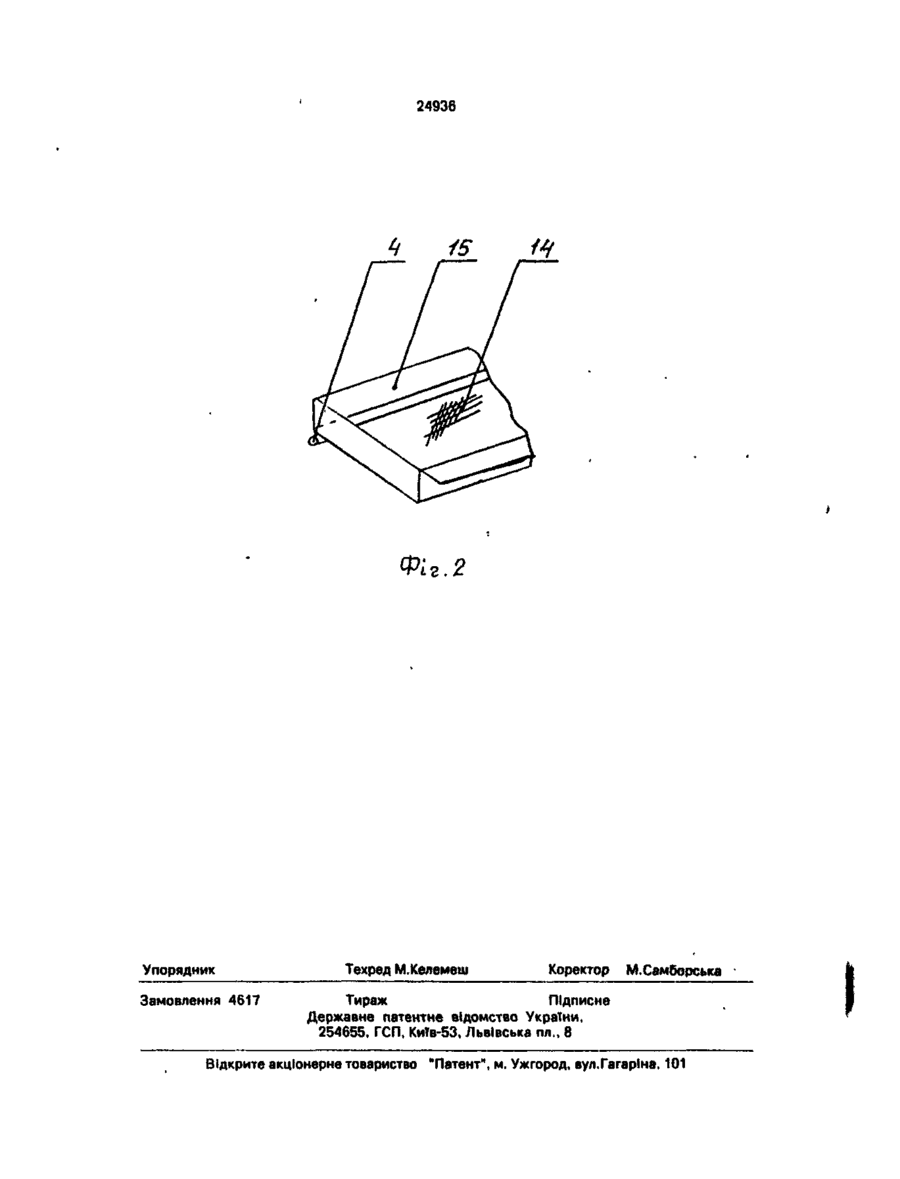

2. Пульповловлювач за п.1, який відрізняється тим, що кожний фільтрувальний елемент закріплений у рамці, яка шарнірно встановлена на несучих елементах транспортера.

3. Пульповловлювач за п.1, який відрізняється тим, що елементи для ударної дії на фільтрувальні елементи виконані у вигляді упорів, розміщених у зоні сходу фільтрувальних елементів з ведучого барабана на відстані їх кінців від центра цього барабана.

4. Пульповловлювач за п.1, який відрізняється тим, що елементи для ударної дії на фільтрувальні елементи виконані у вигляді обмежувачів обертання на шарнірах, що з'єднують фільтрувальні та несучі елементи.

5. Пульповловлювач за п.1, який відрізняється тим, що пристрій для змивання залишків пульпи з фільтрувальних елементів виконаний у вигляді ванни з водою, яка розміщена під фільтрувальним пристроєм.

6. Пульповловлювач за п.1, який відрізняється тим, що пристрій для змивання залишків пульпи з фільтрувальних елементів виконаний у вигляді форсунок, розташованих у зоні сходу фільтрувальних елементів з ведучого барабана.

7. Пульповловлювач за п.1, який відрізняється тим, що пристрій для змивання залишків пульпи з фільтрувальних елементів може бути виконаний у вигляді розташованої під транспортером на відстані меншої довжини фільтрувального елемента нахиленої направляючої, яка розміщена під фільтрувальним пристроєм, та форсунок, розташованих над холостою гілкою транспортера.

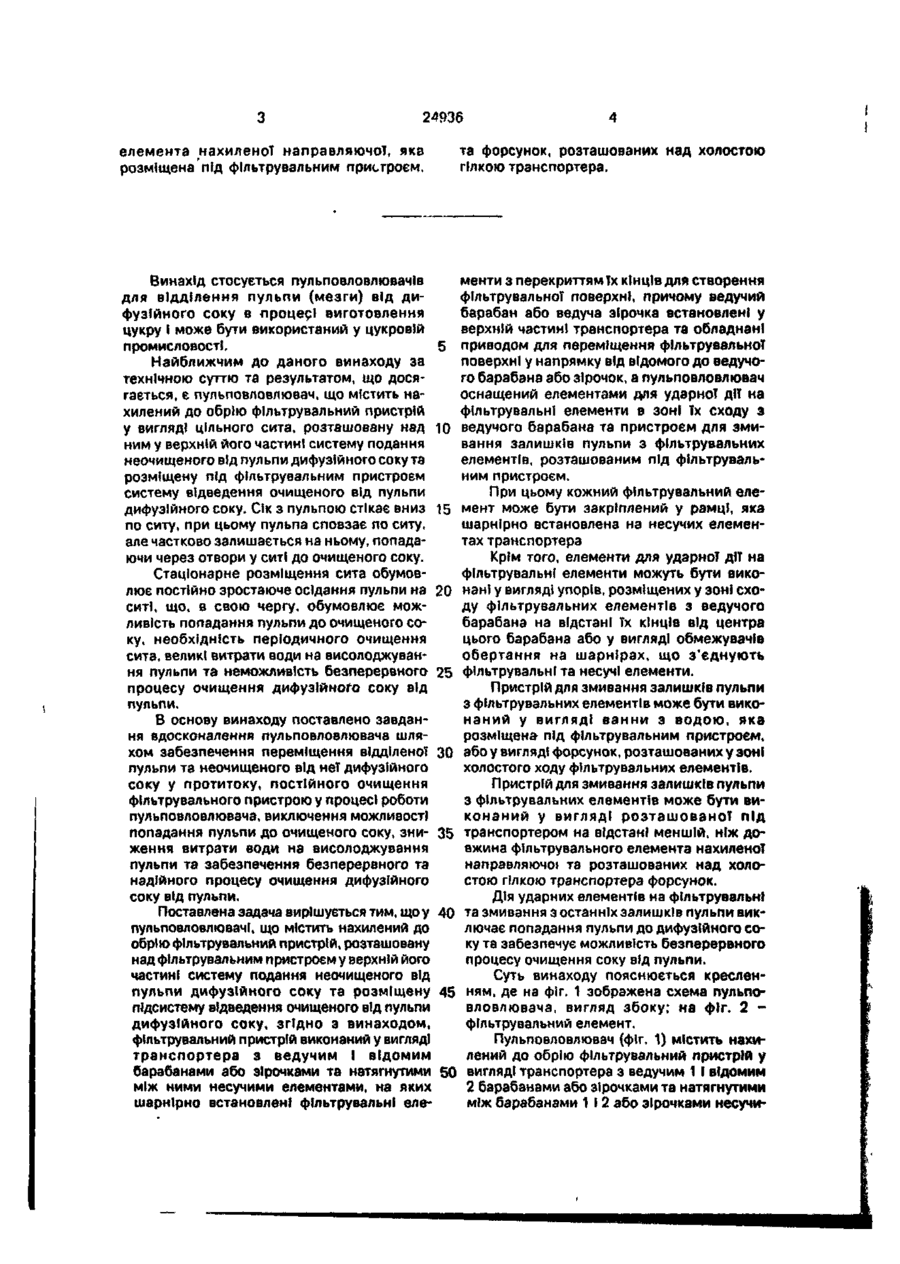

Текст

1. Пульповловлювач, що містить нахилений до обрію фільтрувальний пристрій, розташовану над ним у верхній його частині систему подання неочищеного від пульпи дифузійного соку та розміщену під фільтрувальним пристроєм систему відведення очищеного від пульпи дифузійного соку, який в і д р і з н я є т ь с я тим, що фільтрувальний пристрій виконаний у вигляді транспортера з ведучим І відомим барабанами або зірочками та натягнутими між ними несучими елементами, на яких шарнірно встановлені фільтрувальні елементи з перекриттям їх кінців для створення фільтрувальної поверхні, причому ведучий барабан встановлений у верхній частині транспортера та обладнаний приводом обертання для переміщення фільтрувальної поверхні у напрямку від відомого до ведучого барабана, а пульповловлювач оснащений елементами для ударної дії на фільтрувальні елементи в зоні їх сходу з ведучого барабана та пристроєм для змивання залишків пульпи з фільтрувальних елементів, розташованим під фільтрувальним пристроєм. 2. Пульповловлювач за п. 1, який в і д р і з н я є т ь с я т и м , що к о ж н и й фільтрувальний елемент закріплений у рамці, яка шарнірно встановлена на несучих елементах транспортера. 3. Пульповловлювач за п. 1, який в і д р і з н я є т ь с я тим, що елементи для ударної дії на фільтрувальні елементи виконані у вигляді упорів, розміщених у зоні сходу фільтрувальних елементів з ведучого барабана на відстані їх кінців від центра цього барабана. 4. Пульповловлювач за п. 1, який в і д р і з н я є т ь с я тим, що елементи для ударної дії на фільтрувальні елементи виконані у "вигляді обмежувачів обертання на шарнірах, що з'єднують фільтрувальні та несучі елементи. 5. Пульповловлювач за п. 1, який в і д р і з н я є т ь с я тим, що пристрій для змивання залишків пульпи з фільтрувальних елементів виконаний у вигляді ванни з водою, яка розміщена під фільтрувальним пристроєм. 6. Пульповловлювач за п. 1, який в і д р і з н я є т ь с я тим, що пристрій для змивання залишків пульпи з фільтрувальних елементів виконаний у вигляді форсунок, розташованих у зоні сходу фільтрувальних елементів з ведучого барабана. 7. Пульповловлювач за п. 1, який в і д р і з н я є т ь с я тим, що пристрій для змивання залишків пульпи з фільтрувальних елементів може бути виконаний у вигляді р о з т а ш о в а н о ї п і д т р а н с п о р т е р о м на відстані меншої довжини фільтрувального С to о 00 о 24936 елемента нахиленої направляючої, яка розміщена під фільтрувальним пристроєм, та форсунок, розташованих над холостою гілкою транспортера. менти з перекриттям їх КІНЦІВ для створення Винахід стосується пульповловлювачів фільтрувальної поверхні, причому ведучий для відділення пульпи (мезги) від дибарабан або ведуча зірочка встановлені у фузійного соку в лроцері виготовлення верхній частині транспортера та обладнані цукру І може бути використаний у цукровій промисловості. 5 приводом для переміщення фільтрувальної поверхні у напрямку від відомого до ведучоНайближчим до даного винаходу за го барабана або зірочок, а пульповловлювач технічною суттю та результатом, що досяоснащений елементами для ударної дії на гається, є пульповловлювач, що містить нафільтрувальні елементи в зоні їх сходу з хилений до обрію фільтрувальний пристрій у вигляді цільного сита, розташовану над Ю ведучого барабана та пристроєм для змивання залишків пульпи з фільтрувальних ним у верхній його частині систему подання елементів, розташованим під фільтрувальнеочищеного від пульпи дифузійного соку та ним пристроєм. розміщену під фільтрувальним пристроєм систему відведення очищеного від пульпи При цьому кожний фільтрувальний еледифузійного соку. Сік з пульпою стікає вниз 15 мент може бути закріплений у рамці, яка по ситу, при цьому пульпа сповзає по ситу, шарнірно встановлена на несучих елеменале частково залишається на ньому, попадатах транспортера ючи через отвори у ситі до очищеного соку. Крім того, елементи для ударної дії на Стаціонарне розміщення сита обумовфільтрувальні елементи можуть бути виколює постійно зростаюче осідання пульпи на 20 нані у вигляді упорів, розміщених у зоні схоситі, що, в свою чергу, обумовлює можду фільтрувальних елементів з ведучого ливість попадання пульпи до очищеного собарабана на відстані їх кінців від центра ку, необхідність періодичного очищення цього барабана або у вигляді обмежувачів сита, великі витрати води на висолоджуванобертання на шарнірах, що з'єднують ня пульпи та неможливість безперервного 25 фільтрувальні та несучі елементи. процесу очищення дифузійноґо соку від Пристрій для змивання залишків пульпи пульпи. з фільтрувальних елементів може бути виконаний у вигляді ванни з водою, яка В основу винаходу поставлено завданрозміщена під фільтрувальним пристроєм, ня вдосконалення пульповловлювача шляхом забезпечення переміщення відділеної ЗО або у вигляді форсунок, розташованих у зоні холостого ходу фільтрувальних елементів. пульпи та неочищеного від неї дифузійного соку у протитоку, постійного очищення Пристрій для змивання залишків пульпи фільтрувального пристрою у процесі роботи з фільтрувальних елементів може бути випульповловлювача, виключення можливості конаний у вигляді розташованої під попадання пульпи до очищеного соку, зни- 35 транспортером на відстані меншій, ніж доження витрати води на висолоджування вжина фільтрувального елемента нахиленої пульпи та забезпечення безперервного та направляючої та розташованих над холонадійного процесу очищення дифузійного стою гілкою транспортера форсунок. соку від пульпи. Дія ударних елементів на фільтрувальні Поставлена задача вирішується тим, що у 40 та змивання з останніх залишків пульпи викпульповловлювач!, що містить нахилений до лючає попадання пульпи до дифузійного сообрію фільтрувальний пристрій, розташовану ку та забезпечує можливість безперервного над фільтрувальним пристроєм у верхній його процесу очищення соку від пульпи. частині систему подання неочищеного від Суть винаходу пояснюється кресленпульпи дифузійного соку та розміщену 45 ням, де на фіг. 1 зображена схема пульпопідсистему відведення очищеного від пульпи вловлювача, вигляд збоку; на фіг. 2 дифузійного соку, згідно з винаходом, фільтрувальний елемент. фільтрувальний пристрій виконаний у вигляді Пульповловлювач (фіг. 1) містить нахитранспортера з ведучим і відомим лений до обрію фільтрувальний пристрій у барабанами або зірочками та натягнутими 50 вигляді транспортера з ведучим 1 І відомим між ними несучими елементами, на яких 2 барабанами або зірочками та натягнутими шарнірно встановлені фільтрувальні елеміж барабанами 1 і 2 або зірочками несучи 24936 б ми елементами 3, на яких на шарнірах 4 16, яка встановлена під холостою гілкою встановлені фільтрувальні елементи 5 з транспортера 1 на відстані меншої довжини перекриттям Тх КІНЦІВ для створення фільтрувальних елементів 5 та форсунок 11, фільтрувальної поверхні, розташовану над які встановлені над холостою гілкою. фільтрувальним пристроєм систему подан- 5 Пульповловлювач працює таким чином. ня неочищеного від пульпи дифузійного соНеочищений від пульпи дифузійний сік ку 6, розміщену під фільтрувальним подають із системи 6 на рухому фільтрупристроєм систему 7, 8 відведення очищевальну поверхню, яка складена з ного від пульпи дифузійного соку, елементи фільтрувальних елементів 5. Сік проходить для ударноТ дІТ на фільтрувальні елементи у 10 через сита 14 до ємкостей системи 7, 8. зоні Тх сходу з ведучого барабана 1 у вигляді Пульпа переміщується на фільтрувальній упорів 9, розташований під фільтрувальним поверхні догори у напрямку ведучого пристроєм пристрій для змивання з барабана 1, разом з фільтрувальними елефільтрувальних елементів 5 залишків пульментами 5. У зоні сходу з барабана 1 пи у вигляді ванни 10 з водою, або форсунок 15 фільтрувальні елементи 5 обертаються на11. вколо шарнірів 4 І відхиляються від Ведучий барабан 1 розташований у барабана 1, при цьому їх кінці попадають на верхній частині фільтрувального пристрою упори 9, завдяки чому пульпа струшується з та обладнаний приводом обертання 12 для фільтрувальних елементів 5 вниз до ванни переміщення фільтрувальної поверхні у 20 10. У процесі подальшого переміщення напрямку від ведучого 1 до відомого 2 фільтрувальної поверхні елементи 5 барабана (за стрілкою 13). проходять через ванну 10, де підіймаються Кожний фільтрувальний елемент 5 на нахилену направляючу 161 залишки пульмістить сито 14 (фіг. 2), закріплене в рамці пи на них змиваються водою з форсунок. 15, до якої встановлений шарнір 4. 25 Таким чином фільтрувальні елементи 5 Транспортер може бути виконаний ланповністю позбуваються пульпи до їх цюговим або зубчасторемінним з несучими переходу на відомий барабан 2, тобто елементами по боках у вигляді ланцюгів або фільтрувальна поверхня у верхній частині зубчастих ремінців. фільтрувального пристрою є повністю Основний варіант виконання системи ЗО вільна від пульпи. Це виключає попадання змивання залишків пульпи з фільтрувальних пульпи до очищеного соку та забезпечує елементів містить нахилену направляючу безперервність роботи пульповловлювача. ф.І к і 24936 Фіг.2 Упорядник Замовлення 4617 Техред М.Келемеш Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101

Дивитися

Додаткова інформація

Автори англійською

Lysiuk Pavlo Ihorovych, Kukhar Volodymyr Mykolaiovych

Автори російською

Лысюк Павел Игоревич, Кухарь Владимир Николаевич

МПК / Мітки

МПК: B01D 33/00

Мітки: пульповловлювач
