Ліжко, що трансформується

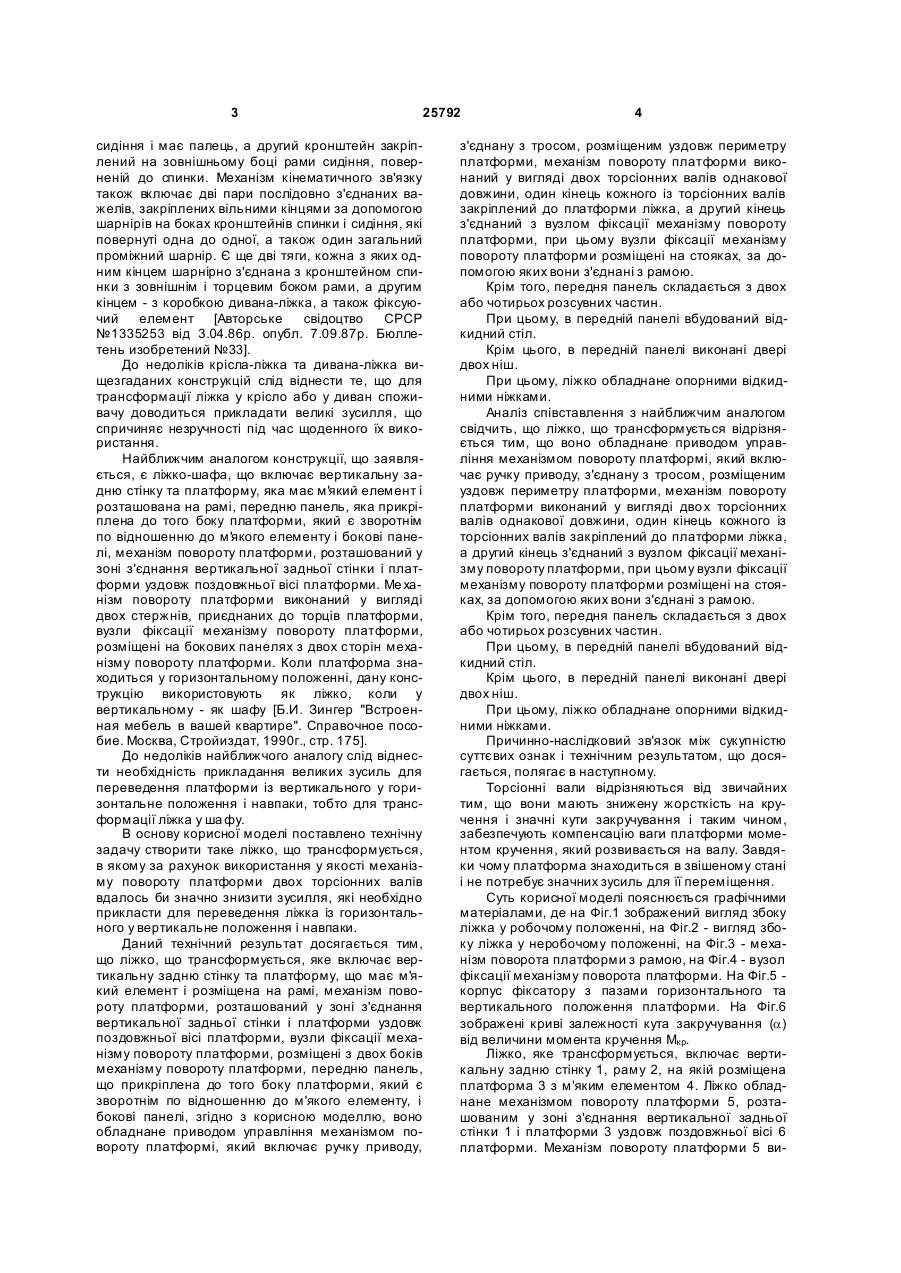

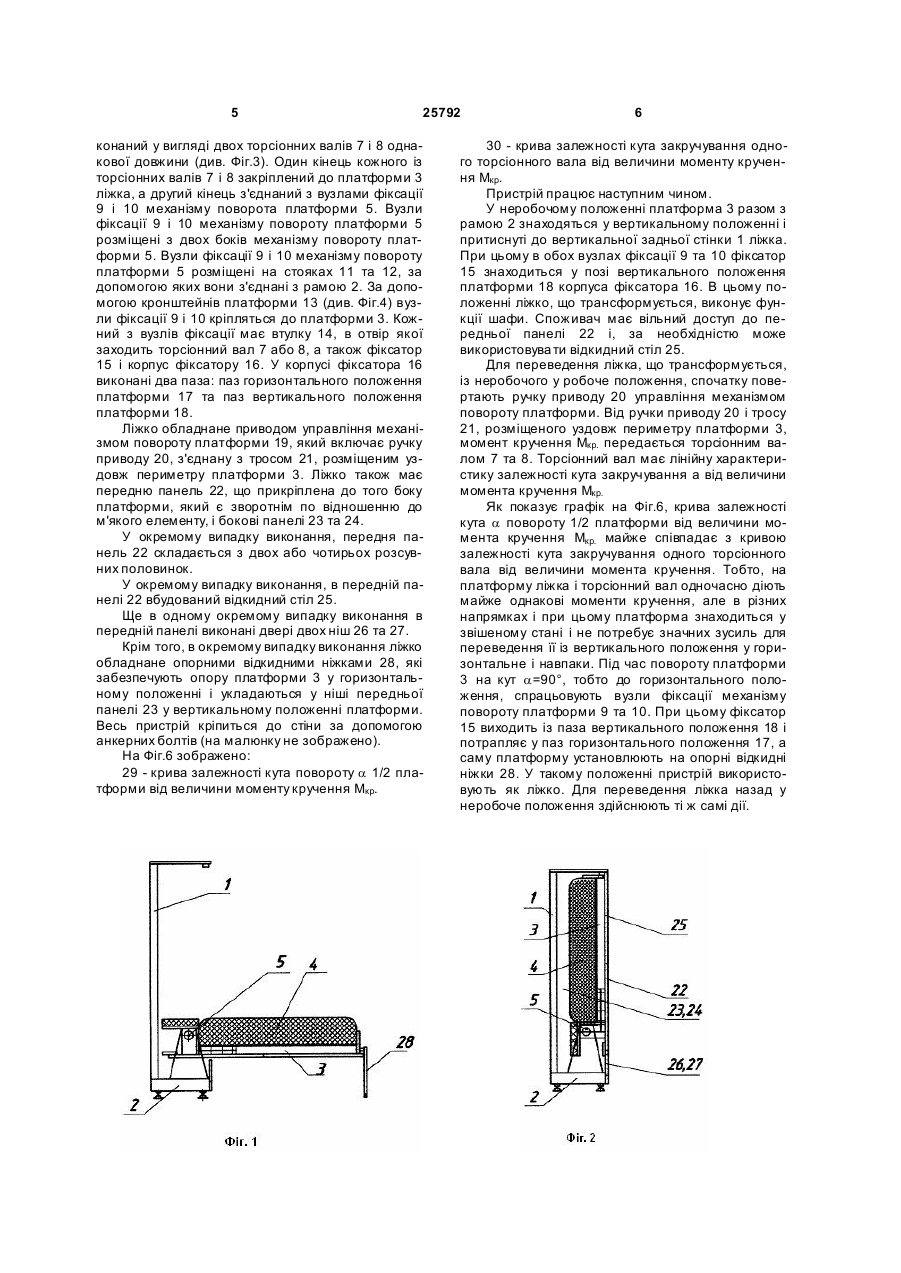

1. Ліжко, що трансформується, яке включає вертикальну задню стінку та платформу, що має м'який елемент і розміщена на рамі, механізм повороту платформи, розташований у зоні з'єднання вертикальної задньої стінки і платформи уздовж поздовжньої осі платформи, вузли фіксації механізму повороту платформи, розміщені з двох боків механізму повороту платформи, передню панель, що прикріплена до того боку платформи, який є зворотним по відношенню до м'якого елемента, і бокові панелі, яке відрізняється тим, що воно обладнане приводом керування механізмом повороту платформи, який включає ручку приводу, 3 25792 сидіння і має палець, а другий кронштейн закріплений на зовнішньому боці рами сидіння, поверненій до спинки. Механізм кінематичного зв'язку також включає дві пари послідовно з'єднаних важелів, закріплених вільними кінцями за допомогою шарнірів на боках кронштейнів спинки і сидіння, які повернуті одна до одної, а також один загальний проміжний шарнір. Є ще дві тяги, кожна з яких одним кінцем шарнірно з'єднана з кронштейном спинки з зовнішнім і торцевим боком рами, а другим кінцем - з коробкою дивана-ліжка, а також фіксуючий елемент [Авторське свідоцтво СРСР №1335253 від 3.04.86р. опубл. 7.09.87р. Бюллетень изобретений №33]. До недоліків крісла-ліжка та дивана-ліжка вищезгаданих конструкцій слід віднести те, що для трансформації ліжка у крісло або у диван споживачу доводиться прикладати великі зусилля, що спричиняє незручності під час щоденного їх використання. Найближчим аналогом конструкції, що заявляється, є ліжко-шафа, що включає вертикальну задню стінку та платформу, яка має м'який елемент і розташована на рамі, передню панель, яка прикріплена до того боку платформи, який є зворотнім по відношенню до м'якого елементу і бокові панелі, механізм повороту платформи, розташований у зоні з'єднання вертикальної задньої стінки і платформи уздовж поздовжньої вісі платформи. Ме ханізм повороту платформи виконаний у вигляді двох стержнів, приєднаних до торців платформи, вузли фіксації механізму повороту платформи, розміщені на бокових панелях з двох сторін механізму повороту платформи. Коли платформа знаходиться у горизонтальному положенні, дану конструкцію використовують як ліжко, коли у вертикальному - як шафу [Б.И. Зингер "Встроенная мебель в вашей квартире". Справочное пособие. Москва, Стройиздат, 1990г., стр. 175]. До недоліків найближчого аналогу слід віднести необхідність прикладання великих зусиль для переведення платформи із вертикального у горизонтальне положення і навпаки, тобто для трансформації ліжка у ша фу. В основу корисної моделі поставлено технічну задачу створити таке ліжко, що трансформується, в якому за рахунок використання у якості механізму повороту платформи двох торсіонних валів вдалось би значно знизити зусилля, які необхідно прикласти для переведення ліжка із горизонтального у вертикальне положення і навпаки. Даний технічний результат досягається тим, що ліжко, що трансформується, яке включає вертикальну задню стінку та платформу, що має м'я кий елемент і розміщена на рамі, механізм повороту платформи, розташований у зоні з'єднання вертикальної задньої стінки і платформи уздовж поздовжньої вісі платформи, вузли фіксації механізму повороту платформи, розміщені з двох боків механізму повороту платформи, передню панель, що прикріплена до того боку платформи, який є зворотнім по відношенню до м'якого елементу, і бокові панелі, згідно з корисною моделлю, воно обладнане приводом управління механізмом повороту платформі, який включає ручку приводу, 4 з'єднану з тросом, розміщеним уздовж периметру платформи, механізм повороту платформи виконаний у вигляді двох торсіонних валів однакової довжини, один кінець кожного із торсіонних валів закріплений до платформи ліжка, а другий кінець з'єднаний з вузлом фіксації механізму повороту платформи, при цьому вузли фіксації механізму повороту платформи розміщені на стояках, за допомогою яких вони з'єднані з рамою. Крім того, передня панель складається з двох або чотирьох розсувних частин. При цьому, в передній панелі вбудований відкидний стіл. Крім цього, в передній панелі виконані двері двох ніш. При цьому, ліжко обладнане опорними відкидними ніжками. Аналіз співставлення з найближчим аналогом свідчить, що ліжко, що трансформується відрізняється тим, що воно обладнане приводом управління механізмом повороту платформі, який включає ручку приводу, з'єднану з тросом, розміщеним уздовж периметру платформи, механізм повороту платформи виконаний у вигляді дво х торсіонних валів однакової довжини, один кінець кожного із торсіонних валів закріплений до платформи ліжка, а другий кінець з'єднаний з вузлом фіксації механізму повороту платформи, при цьому вузли фіксації механізму повороту платформи розміщені на стояках, за допомогою яких вони з'єднані з рамою. Крім того, передня панель складається з двох або чотирьох розсувних частин. При цьому, в передній панелі вбудований відкидний стіл. Крім цього, в передній панелі виконані двері двох ніш. При цьому, ліжко обладнане опорними відкидними ніжками. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає в наступному. Торсіонні вали відрізняються від звичайних тим, що вони мають знижену жорсткість на кручення і значні кути закручування і таким чином, забезпечують компенсацію ваги платформи моментом кручення, який розвивається на валу. Завдяки чому платформа знаходиться в звішеному стані і не потребує значних зусиль для її переміщення. Суть корисної моделі пояснюється графічними матеріалами, де на Фіг.1 зображений вигляд збоку ліжка у робочому положенні, на Фіг.2 - вигляд збоку ліжка у неробочому положенні, на Фіг.3 - механізм поворота платформи з рамою, на Фіг.4 - вузол фіксації механізму поворота платформи. На Фіг.5 корпус фіксатору з пазами горизонтального та вертикального положення платформи. На Фіг.6 зображені криві залежності кута закручування (a) від величини момента кручення Мкр. Ліжко, яке трансформується, включає вертикальну задню стінку 1, раму 2, на якій розміщена платформа 3 з м'яким елементом 4. Ліжко обладнане механізмом повороту платформи 5, розташованим у зоні з'єднання вертикальної задньої стінки 1 і платформи 3 уздовж поздовжньої вісі 6 платформи. Механізм повороту платформи 5 ви 5 25792 конаний у вигляді двох торсіонних валів 7 і 8 однакової довжини (див. Фіг.3). Один кінець кожного із торсіонних валів 7 і 8 закріплений до платформи 3 ліжка, а другий кінець з'єднаний з вузлами фіксації 9 і 10 механізму поворота платформи 5. Вузли фіксації 9 і 10 механізму повороту платформи 5 розміщені з двох боків механізму повороту платформи 5. Вузли фіксації 9 і 10 механізму повороту платформи 5 розміщені на стояках 11 та 12, за допомогою яких вони з'єднані з рамою 2. За допомогою кронштейнів платформи 13 (див. Фіг.4) вузли фіксації 9 і 10 кріпляться до платформи 3. Кожний з вузлів фіксації має втулку 14, в отвір якої заходить торсіонний вал 7 або 8, а також фіксатор 15 і корпус фіксатору 16. У корпусі фіксатора 16 виконані два паза: паз горизонтального положення платформи 17 та паз вертикального положення платформи 18. Ліжко обладнане приводом управління механізмом повороту платформи 19, який включає ручку приводу 20, з'єднану з тросом 21, розміщеним уздовж периметру платформи 3. Ліжко також має передню панель 22, що прикріплена до того боку платформи, який є зворотнім по відношенню до м'якого елементу, і бокові панелі 23 та 24. У окремому випадку виконання, передня панель 22 складається з двох або чотирьох розсувних половинок. У окремому випадку виконання, в передній панелі 22 вбудований відкидний стіл 25. Ще в одному окремому випадку виконання в передній панелі виконані двері двох ніш 26 та 27. Крім того, в окремому випадку виконання ліжко обладнане опорними відкидними ніжками 28, які забезпечують опору платформи 3 у горизонтальному положенні і укладаються у ніші передньої панелі 23 у вертикальному положенні платформи. Весь пристрій кріпиться до стіни за допомогою анкерних болтів (на малюнку не зображено). На Фіг.6 зображено: 29 - крива залежності кута повороту a 1/2 платформи від величини моменту кручення Мкр. 6 30 - крива залежності кута закручування одного торсіонного вала від величини моменту кручення Мкр. Пристрій працює наступним чином. У неробочому положенні платформа 3 разом з рамою 2 знаходяться у вертикальному положенні і притиснуті до вертикальної задньої стінки 1 ліжка. При цьому в обох вузлах фіксації 9 та 10 фіксатор 15 знаходиться у позі вертикального положення платформи 18 корпуса фіксатора 16. В цьому положенні ліжко, що трансформується, виконує функції шафи. Споживач має вільний доступ до передньої панелі 22 і, за необхідністю може використовува ти відкидний стіл 25. Для переведення ліжка, що трансформується, із неробочого у робоче положення, спочатку повертають ручку приводу 20 управління механізмом повороту платформи. Від ручки приводу 20 і тросу 21, розміщеного уздовж периметру платформи 3, момент кручення Мкр. передається торсіонним валом 7 та 8. Торсіонний вал має лінійну характеристику залежності кута закручування а від величини момента кручення Мкр. Як показує графік на Фіг.6, крива залежності кута a повороту 1/2 платформи від величини момента кручення Мкр. майже співпадає з кривою залежності кута закручування одного торсіонного вала від величини момента кручення. Тобто, на платформу ліжка і торсіонний вал одночасно діють майже однакові моменти кручення, але в різних напрямках і при цьому платформа знаходиться у звішеному стані і не потребує значних зусиль для переведення її із вертикального положення у горизонтальне і навпаки. Під час повороту платформи 3 на кут a=90°, тобто до горизонтального положення, спрацьовують вузли фіксації механізму повороту платформи 9 та 10. При цьому фіксатор 15 виходить із паза вертикального положення 18 і потрапляє у паз горизонтального положення 17, а саму платформу установлюють на опорні відкидні ніжки 28. У такому положенні пристрій використовують як ліжко. Для переведення ліжка назад у неробоче положення здійснюють ті ж самі дії. 7 Комп’ютерна в ерстка М. Ломалова 25792 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
