Пристрій для витягання хребта

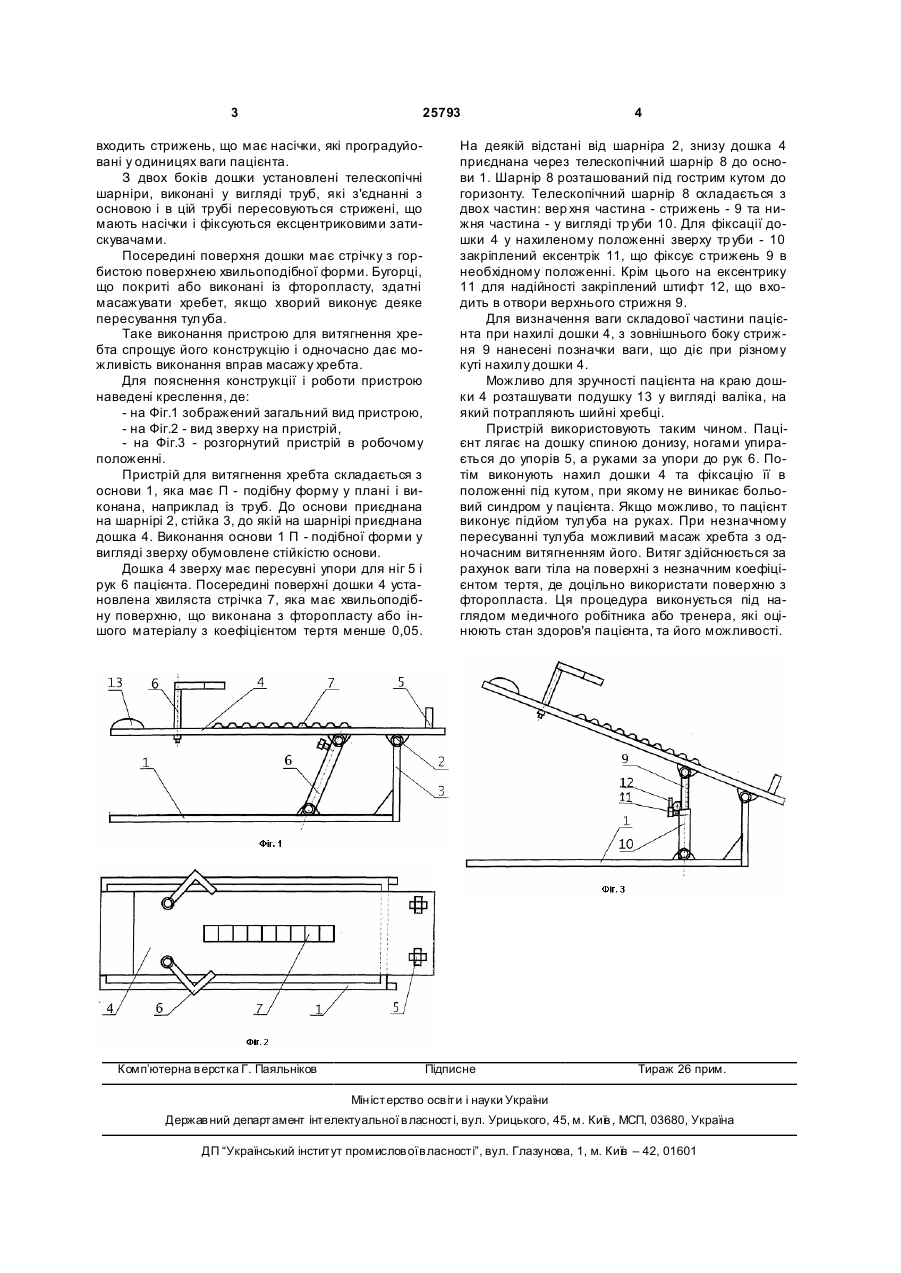

1. Пристрій для витягання хребта, що складається з основи, до якої приєднана стійка на шарнірах, до яких закріплена дошка, який відрізняється тим, що на телескопічних шарнірах з 3 25793 входить стрижень, що має насічки, які проградуйовані у одиницях ваги пацієнта. З двох боків дошки установлені телескопічні шарніри, виконані у вигляді труб, які з'єднанні з основою і в цій трубі пересовуються стрижені, що мають насічки і фіксуються ексцентриковими затискувачами. Посередині поверхня дошки має стрічку з горбистою поверхнею хвильоподібної форми. Бугорці, що покриті або виконані із фторопласту, здатні масажувати хребет, якщо хворий виконує деяке пересування тулуба. Таке виконання пристрою для витягнення хребта спрощує його конструкцію і одночасно дає можливість виконання вправ масажу хребта. Для пояснення конструкції і роботи пристрою наведені креслення, де: - на Фіг.1 зображений загальний вид пристрою, - на Фіг.2 - вид зверху на пристрій, - на Фіг.3 - розгорнутий пристрій в робочому положенні. Пристрій для витягнення хребта складається з основи 1, яка має П - подібну форму у плані і виконана, наприклад із труб. До основи приєднана на шарнірі 2, стійка 3, до якій на шарнірі приєднана дошка 4. Виконання основи 1 П - подібної форми у вигляді зверху обумовлене стійкістю основи. Дошка 4 зверху має пересувні упори для ніг 5 і рук 6 пацієнта. Посередині поверхні дошки 4 установлена хвиляста стрічка 7, яка має хвильоподібну поверхню, що виконана з фторопласту або іншого матеріалу з коефіцієнтом тертя менше 0,05. Комп’ютерна в ерстка Г. Паяльніков 4 На деякій відстані від шарніра 2, знизу дошка 4 приєднана через телескопічний шарнір 8 до основи 1. Шарнір 8 розташований під гострим кутом до горизонту. Телескопічний шарнір 8 складається з двох частин: вер хня частина - стрижень - 9 та нижня частина - у вигляді тр уби 10. Для фіксації дошки 4 у нахиленому положенні зверху тр уби - 10 закріплений ексентрік 11, що фіксує стрижень 9 в необхідному положенні. Крім цього на ексентрику 11 для надійності закріплений штифт 12, що входить в отвори верхнього стрижня 9. Для визначення ваги складової частини пацієнта при нахилі дошки 4, з зовнішнього боку стрижня 9 нанесені позначки ваги, що діє при різному куті нахилу дошки 4. Можливо для зручності пацієнта на краю дошки 4 розташувати подушку 13 у вигляді валіка, на який потрапляють шийні хребці. Пристрій використовують таким чином. Пацієнт лягає на дошку спиною донизу, ногами упирається до упорів 5, а руками за упори до рук 6. Потім виконують нахил дошки 4 та фіксацію її в положенні під кутом, при якому не виникає больовий синдром у пацієнта. Якщо можливо, то пацієнт виконує підйом тулуба на руках. При незначному пересуванні тулуба можливий масаж хребта з одночасним витягненням його. Витяг здійснюється за рахунок ваги тіла на поверхні з незначним коефіцієнтом тертя, де доцільно використати поверхню з фторопласта. Ця процедура виконується під наглядом медичного робітника або тренера, які оцінюють стан здоров'я пацієнта, та його можливості. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
