Відцентровий компресор доменної печі

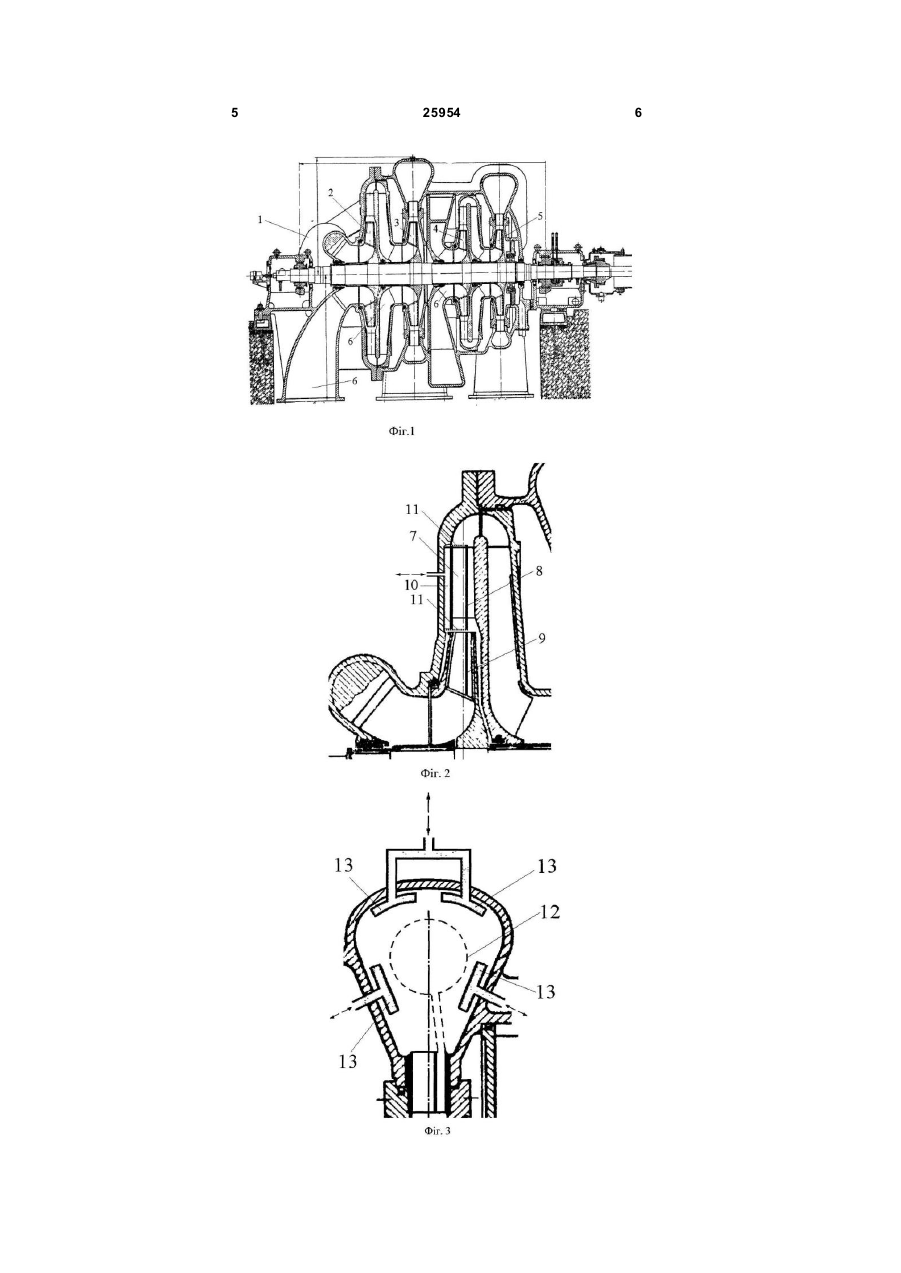

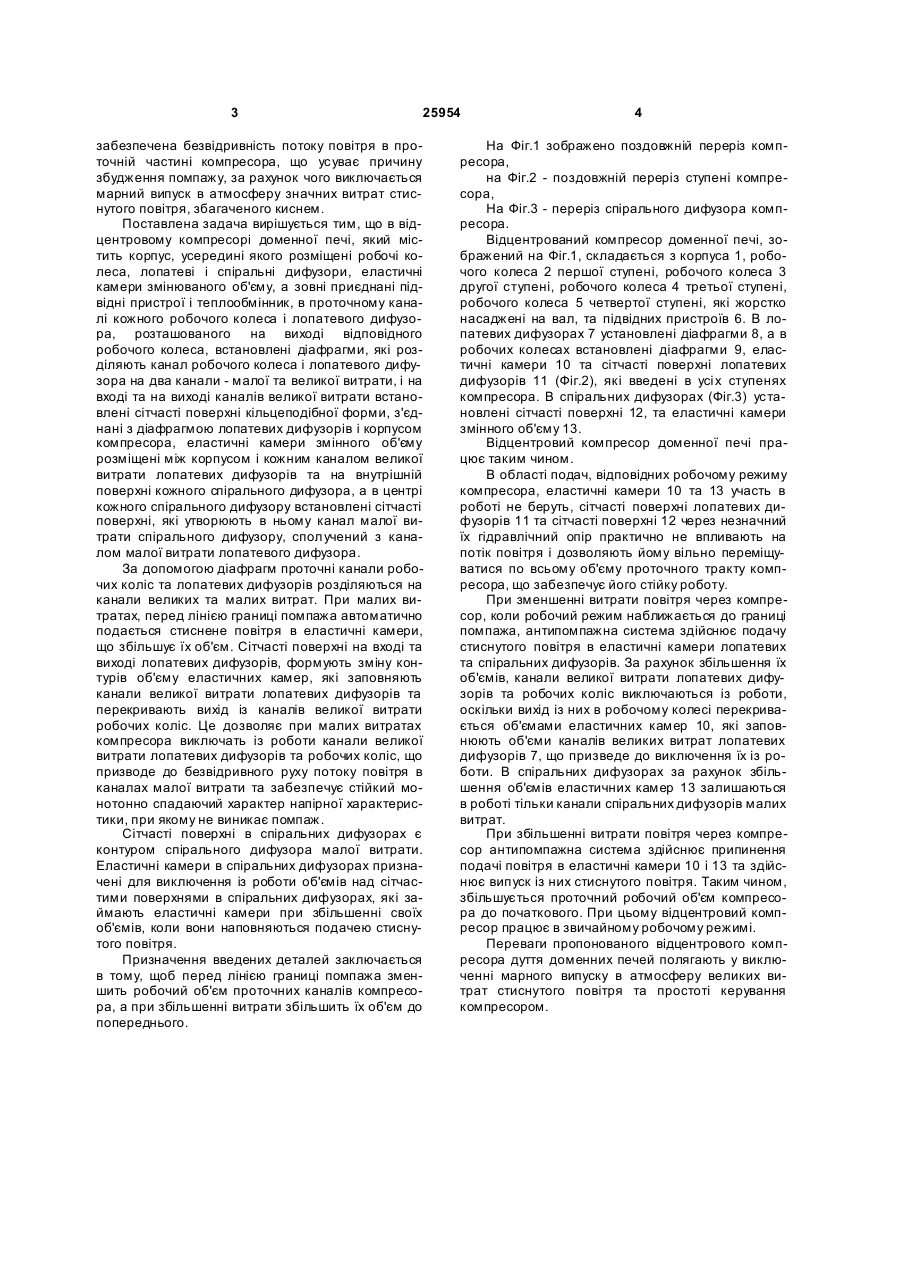

Відцентровий компресор доменної печі, що містить корпус, усередині якого розміщені робочі колеса, лопатеві і спіральні дифузори, еластичні камери змінюваного об'єму, а зовні приєднані підвідні пристрої і теплообмінник, який відрізняється тим, що в проточному каналі кожного робочого 3 25954 забезпечена безвідривність потоку повітря в проточній частині компресора, що усуває причину збудження помпажу, за рахунок чого виключається марний випуск в атмосферу значних витрат стиснутого повітря, збагаченого киснем. Поставлена задача вирішується тим, що в відцентровому компресорі доменної печі, який містить корпус, усередині якого розміщені робочі колеса, лопатеві і спіральні дифузори, еластичні камери змінюваного об'єму, а зовні приєднані підвідні пристрої і теплообмінник, в проточному каналі кожного робочого колеса і лопатевого дифузора, розташованого на виході відповідного робочого колеса, встановлені діафрагми, які розділяють канал робочого колеса і лопатевого дифузора на два канали - малої та великої витрати, і на вході та на виході каналів великої витрати встановлені сітчасті поверхні кільцеподібної форми, з'єднані з діафрагмою лопатевих дифузорів і корпусом компресора, еластичні камери змінного об'єму розміщені між корпусом і кожним каналом великої витрати лопатевих дифузорів та на внутрішній поверхні кожного спірального дифузора, а в центрі кожного спірального дифузору встановлені сітчасті поверхні, які утворюють в ньому канал малої витрати спірального дифузору, сполучений з каналом малої витрати лопатевого дифузора. За допомогою діафрагм проточні канали робочих коліс та лопатевих дифузорів розділяються на канали великих та малих витрат. При малих витратах, перед лінією границі помпажа автоматично подається стиснене повітря в еластичні камери, що збільшує їх об'єм. Сітчасті поверхні на вході та виході лопатевих дифузорів, формують зміну контурів об'єму еластичних камер, які заповняють канали великої витрати лопатевих дифузорів та перекривають вихід із каналів великої витрати робочих коліс. Це дозволяє при малих витратах компресора виключать із роботи канали великої витрати лопатевих дифузорів та робочих коліс, що призводе до безвідривного руху потоку повітря в каналах малої витрати та забезпечує стійкий монотонно спадаючий характер напірної характеристики, при якому не виникає помпаж. Сітчасті поверхні в спіральних дифузорах є контуром спірального дифузора малої витрати. Еластичні камери в спіральних дифузорах призначені для виключення із роботи об'ємів над сітчастими поверхнями в спіральних дифузорах, які займають еластичні камери при збільшенні своїх об'ємів, коли вони наповняються подачею стиснутого повітря. Призначення введених деталей заключається в тому, щоб перед лінією границі помпажа зменшить робочий об'єм проточних каналів компресора, а при збільшенні витрати збільшить їх об'єм до попереднього. 4 На Фіг.1 зображено поздовжній переріз компресора, на Фіг.2 - поздовжній переріз ступені компресора, На Фіг.3 - переріз спірального дифузора компресора. Відцентрований компресор доменної печі, зображений на Фіг.1, складається з корпуса 1, робочого колеса 2 першої ступені, робочого колеса 3 другої ступені, робочого колеса 4 третьої ступені, робочого колеса 5 четвертої ступені, які жорстко насаджені на вал, та підвідних пристроїв 6. В лопатевих дифузорах 7 установлені діафрагми 8, а в робочих колесах встановлені діафрагми 9, еластичні камери 10 та сітчасті поверхні лопатевих дифузорів 11 (Фіг.2), які введені в усі х ступенях компресора. В спіральних дифузорах (Фіг.3) установлені сітчасті поверхні 12, та еластичні камери змінного об'єму 13. Відцентровий компресор доменної печі працює таким чином. В області подач, відповідних робочому режиму компресора, еластичні камери 10 та 13 участь в роботі не беруть, сітчасті поверхні лопатевих дифузорів 11 та сітчасті поверхні 12 через незначний їх гідравлічний опір практично не впливають на потік повітря і дозволяють йому вільно переміщуватися по всьому об'єму проточного тракту компресора, що забезпечує його стійку роботу. При зменшенні витрати повітря через компресор, коли робочий режим наближається до границі помпажа, антипомпажна система здійснює подачу стиснутого повітря в еластичні камери лопатевих та спіральних дифузорів. За рахунок збільшення їх об'ємів, канали великої витрати лопатевих дифузорів та робочих коліс виключаються із роботи, оскільки вихід із них в робочому колесі перекривається об'ємами еластичних камер 10, які заповнюють об'єми каналів великих витрат лопатевих дифузорів 7, що призведе до виключення їх із роботи. В спіральних дифузорах за рахунок збільшення об'ємів еластичних камер 13 залишаються в роботі тільки канали спіральних дифузорів малих витрат. При збільшенні витрати повітря через компресор антипомпажна система здійснює припинення подачі повітря в еластичні камери 10 і 13 та здійснює випуск із них стиснутого повітря. Таким чином, збільшується проточний робочий об'єм компресора до початкового. При цьому відцентровий компресор працює в звичайному робочому режимі. Переваги пропонованого відцентрового компресора дуття доменних печей полягають у виключенні марного випуску в атмосферу великих витрат стиснутого повітря та простоті керування компресором. 5 25954 6 7 Комп’ютерна в ерстка Л. Купенко 25954 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
