Одноступеневий відцентровий компресор

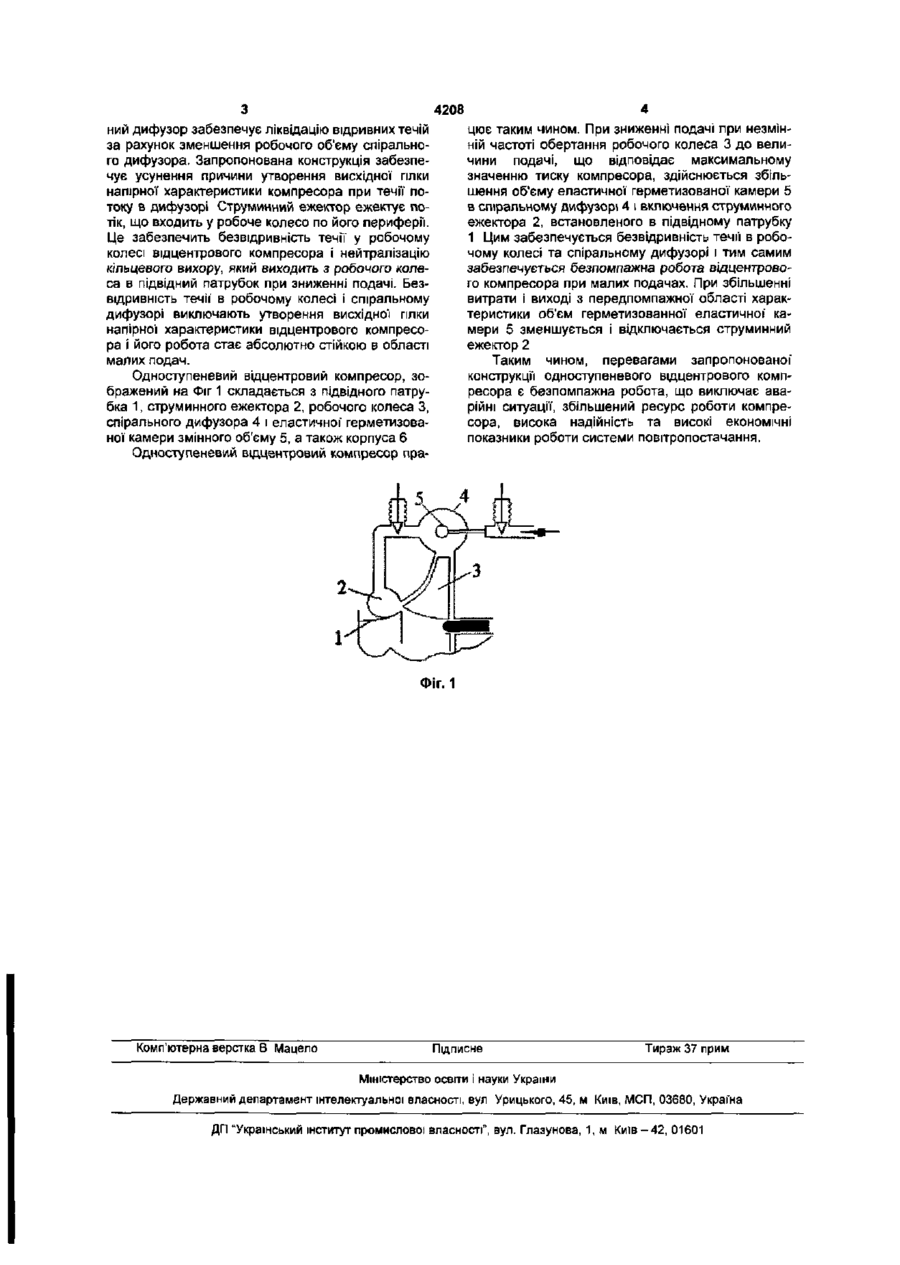

Одноступеневий відцентровий компресор, що містить корпус, у якому встановлено робоче колесо, жорстко насаджене на вал, та приєднані до корпусу спіральний дифузор і підвідний патрубок, який відрізняється тим, що у спіральному дифузорі встановлено еластичну герметизовану камеру змінного об'єму, а всередині підвідного патрубка встановлено струминний ежектор. Корисна модель відноситься до області енергетики і призначений для забезпечення безпомпажної роботи одноступінчастих відцентрових компресорів. За прототип обрано одноступінчастий відцентровий компресор [А.Н. Шерстгок "Насосы, вентиляторы компрессоры" - М.: Высшая школа, 1972, с.245-246 и с.271-272], що складається з корпусу, до якого приєднано вхідний патрубок, робочого колеса, жорстко насадженого на вал, і спірального дифузора, приєднаного до корпусу одноступінчастого компресора. Недоліком прототипу є нестійка робота відцентрового компресора в області малих подач на висхідній пльці його напірної характеристики. У зазначеній області роботи відцентрового компресора збуджуються поздовжні автоколивання (помпаж), що призводять до вібрацій устаткування, хитливої подачі компресора, до неприпустимих імпульсних підвищень тиску повітря в агрегатах Виникаючі при цьому динамічні напруги в системі призводять до виникнення аварійних ситуацій у системі подачі повітря. Для попередження помпажу при зниженні подачі антипомпажна система здійснює некорисний випуск стиснутого повітря в атмосферу з метою припинити зниження витрати повітря через відцентровий компресор і не допустити зсув його режиму на межу помпажу При цьому значна кількість стиснутого повітря даремно викидається в атмосферу, що значно погіршує економічні показники компресора. Крім того, порушується хід технологічного процесу, що також призводить до погіршення економічних показників технологічного процесу вдосконалення одноступеневого відцентрового компресора, у якому, за рахунок установки еластичної' герметизованої камери змінного об'єму в спіральному дифузорі і струминного ежектора на підвідному патрубку, напірна характеристика відцентрового компресора стає регульованою в області малих витрат (подач) і за рахунок цього усувається її висхідна гілка і сама можливість виникнення помпажу в області зазначених подач. Таким чином забезпечується стійка робота агрегату в цілому, ліквідуються причини виникнення аварійних ситуацій, які пов'язані зі значними вібраціями, неприпустимими імпульсами підвищення тиску в агрегаті, а також підвищується ресурс роботи відцентрового компресора. Поставлена задача вирішується тим, що в одноступеневому відцентровому компресорі, що містить корпус, у якому встановлено робоче колесо, жорстко насаджене на вал, та приєднані до корпусу спіральний дифузор і підвідний патрубок, в спіральному дифузорі встановлена еластична герметизована камера змінного об'єму, а усередині підвідного патрубка встановлено струминний ежектор. Еластична герметизована камера змінного об'єму призначена для зменшення робочого об'єму дифузора при зниженні подачі і забезпечення безвідривної течії. В області малих подач через зменшення витрати в спіральному дифузорі виникають відривні течії і утворюються вихрові гідравлічні втрати, що є причиною появи висхідної" гілки напірної характеристики, в області якої виникає помпаж. Збільшення об'єму еластичної герметизованої камери при зниженні витрати через спіраль В основу корисної моделі поставлено задачу 00 о CM 4208 ний дифузор забезпечує ліквідацію відривних течій за рахунок зменшення робочого об'єму спірального дифузора. Запропонована конструкція забезпечує усунення причини утворення висхідної гілки напірної характеристики компресора при течії потоку в дифузорі Струминний ежектор ежектує потік, що входить у робоче колесо по його периферії. Це забезпечить безвщривність течії у робочому колесі відцентрового компресора і нейтралізацію кільцевого вихору, який виходить з робочого колеса в підвідний патрубок при зниженні подачі. Безвщривність течії1 в робочому колесі і спіральному дифузорі виключають утворення висхідної гілки напірної характеристики відцентрового компресора і його робота стає абсолютно стійкою в області малих подач. Одноступеневий відцентровий компресор, зображений на Фіг 1 складається з підвідного патрубка 1, струминного ежектора 2, робочого колеса З, спірального дифузора 4 і еластичної герметизованої камери змінного об'єму 5, а також корпуса 6 Одноступеневілй відцентровий компресор пра Комп'ютерна еерстка В Мацело цює таким чином. При зниженні подачі при незмінній частоті обертання робочого колеса 3 до величини подачі, що відповідає максимальному значенню тиску компресора, здійснюється збільшення об'єму еластичної герметизованої камери 5 в спіральному дифузорі 4 і включення струминного ежектора 2, встановленого в підвідному патрубку 1 Цим забезпечується безвідривність течи в робочому колесі та спіральному дифузорі і тим самим забезпечується безпомпажна робота відцентрового компресора при малих подачах. При збільшенні витрати і виході з передпомпажної області характеристики об'єм герметизованної еластичної' камери 5 зменшується і відключається струминний ежектор 2 Таким чином, перевагами запропонованої* конструкції одноступеневого відцентрового компресора є безпомпажна робота, що виключає аварійні ситуації, збільшений ресурс роботи компресора, висока надійність та високі економічні показники роботи системи повітропостачання. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
