Голографічний пристрій для визначення внутрішніх залишкових напружень

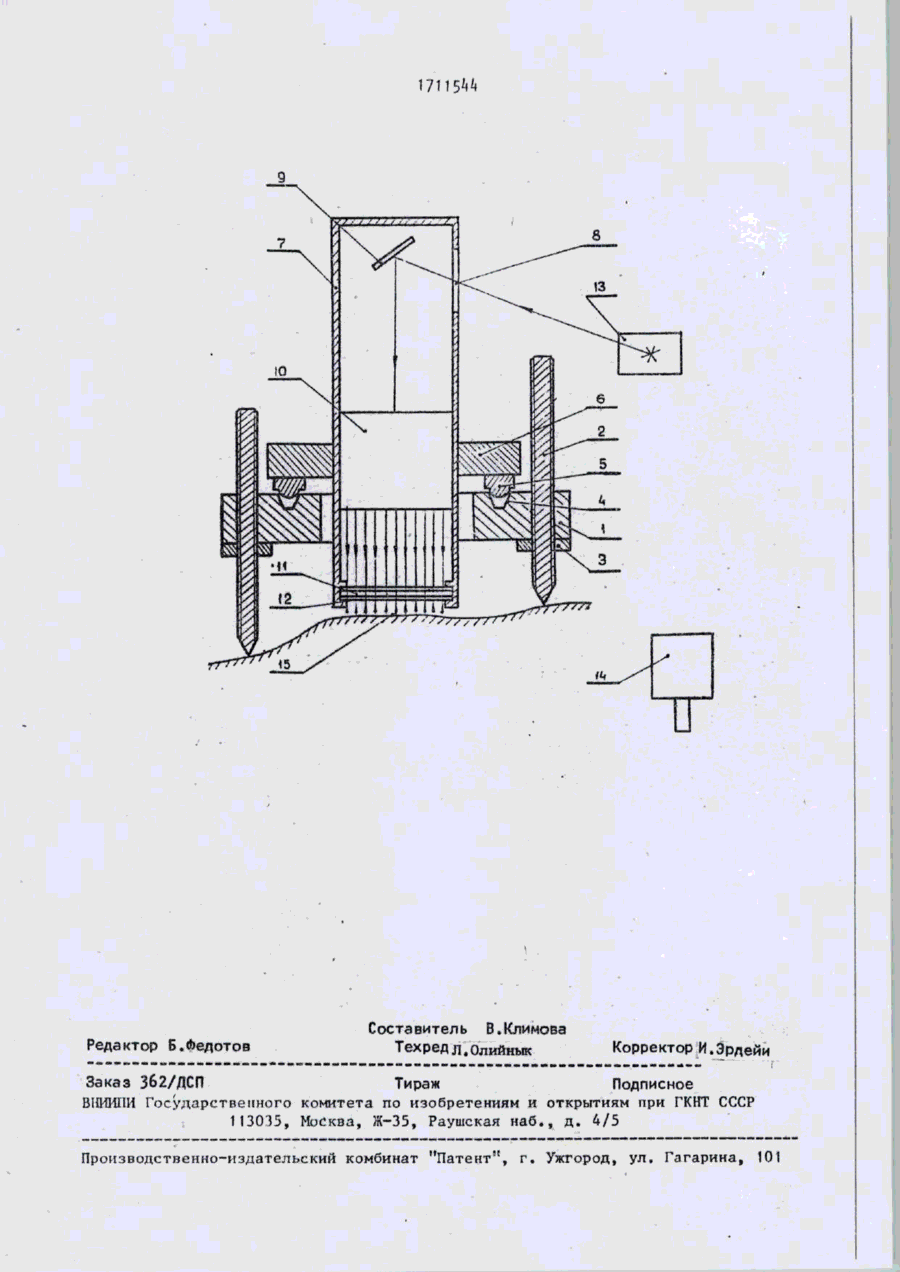

ЛЧЯ ( І- Г- (1 Л ' О НОЛЬ ІОВЛИИЯ ) СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)5 5/30 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ (21) ^3730^6/28 (22) 02.02.88 (71) Институт электросварки им,Е.О.Патона (72) Л.М.Лобанов, А.А.Антонов, В.А.Пивторак, СГ.Андрущенко, Г.В.Черкашин, Г.Н.Чернышев и В.М.Козинцев (53) 5 3 1 . 7 8 1 . 2 ( 0 8 8 . 8 ) ' (56) Штанько А.Е., Гузиков Н.Н. Компактный голографический интерферометр для оценки остаточных напряжений в конструкциях. В кн.Остаточные технологические напряжения. Труды II Всес.симпозиума, 1985, с.366-370. (5 і *) ГОЛОГРАсЬИЧР.СКОЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВНУТРЕННИХ ОСТАТОЧНЫХ НАПРЯЖЕНИЙ (57) Изобретение относится к к о н т рольно-измерительной ,технике и предназначено для определения методом голографической интерферометрии о с Изобретение относится к контрольно-измерительной технике и предназначено для определения остаточных напряжений методом голографической интерферометрии. Целью изобретения является расширение эксплуатационных возможностей за счет обеспечения возможности о п ределения остаточных напряжений на объектах с произвольной формой поверхности. На чертеже представлена схема г о лографического устройства для определения остаточных напряжений. 5-92 таточных напряжений в изделиях.Целью изобретения является расширение эксплуатационных возможностей за счет обеспечения возможности определения остаточных напряжений на объектах с произвольной формой поверхности. Устройству устанавливают на контролируемое изделие 15 посредством стержневых опор 2, установленных в основании 1 с центральным отверстием и радиальными п а з а м и ^ , в к о т о рых размещены шаровидные опоры 5 полого корпуса 7 . От источника 13 к о герентного излучения через отверстие 8 в корпусе 7 излучение попадает в размещенный в корпусе голографический интерферометр. В интерферометре регистрируется двухпозиционная интерферограмма, для ее создания в промежутке между экспозициями посредством блока Й напряженно-деформированного состояния удаляют объем материала с поверхности изделия 15. Ї ил. Устройство содержит основание 1 в виде плиты с центральным отверстием со стержневыми опорами 2. Ллина опор фиксируется с помощью фиксатора 3» на одной поверхности к о т о рого выполнено три углубления ( р а диальных паза) Ь, В этих углублениях размещены шаровидные опоры 5, жестко соединенные с опорным фланцем 6 корпуса 7 с отверстием 8 для прохода лазерных лучей. Корпус с о держит оптическую схему записи г о л о грамм во встречных пучках, включающую поворотное зеркало 9 , коллима С тор 10 и фотопластинку 11 в кассете 12. Источник 13 когерентного излучения \л блок \h создания напряженнодеформированного состояния размещены на собственных основаниях вне поверхности исследуемого изделия 15. Голографическое устройство для определения внутренних остаточных напряжений изделий работает следующим образом. Луч источника 13 когерентного из'лучения через отверстие 8 попадает .на поворотное зеркало 9 и отражается в направлении коллиматора 10, где преобразуется в световой пучок необходимого диаметра, освещающий фотопластинку 11 и сквозь нее - изделие 15 в контролируемой зоне. Отразившись от изделия 15» он попадает 20 на фотопластинку 11, где оба пучка (отраженный и проходящий) интерферируют. За время первой экспозиции на фотопластинке регистрируется голограмма, характеризующая исходное сос- 25 тояние в контролируемой зоне изделия. После этого кассету 12 закрывают» а корпус 7 удаляют с поверхности основания 1 и на его месте располагают блок ^k создания напряженно-деформи- 30 рованного состояния. С его помощью в исследуемых участках контролируемой зоны изделия 15 осуществляют дозированные изъятия материала (выполняют отверстия» канавки и т.п.). Затем 35 блок Й удаляют, и на основание 1 воз* вращают) корпус 7. За время вт*орой экспозиции на фотопластинке 11 регистрируется голограмма, характеризую' щая деформированное состояние изделия 15 в контролируемой зоне. После фотохимической обработки фотопластинки 11 наблюдается восстановленное изображение поверхности изделия 15, и по количеству и форме интерференционных полос в зонах дозированного изъятия материала определяют величину и направление внутренних остаточных напряжений. Таким образом» использование предлагаемого устройства для определения внутренних остаточных напряжений изделий обеспечивает возможность измерения остаточных напряжений в деталяк и конструкциях сложной конфигурации в производственных условиях. Ф о р м у л а и з о б р е т е н и я . , Голографическое устройство для определения внутренних остаточных напряжений, содержащее источник когерентного излучения, полый корпус с отверстием для ввода излучения, узел для позиционирования корпуса с тремя шаровидными опорами» голографический интерферометр с оптической схемой записи голограмм во встречных пучках, установленный в корпусе, и блок создания напряженно-деформированного состояния» о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей, оно снабжено основанием з виде плиты с центральным отверстием^ на одной из поверхностей которой выполнено три углубления для фиксации шаровидных опор корпуса и стержневых опор, предназначенных для установки основания на поверхности . объекта и размещенных в плите с возможностью регзДО'рований, и фиксации своей длины. I Редактор Б.Федотов Составитель В.Климова Техред л.Олийнык Корректор И.Эрдейи Заказ 362/ДСП Тираж Подписное ВИИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
