Пристрій для автоматичного визначення часу фільтрування

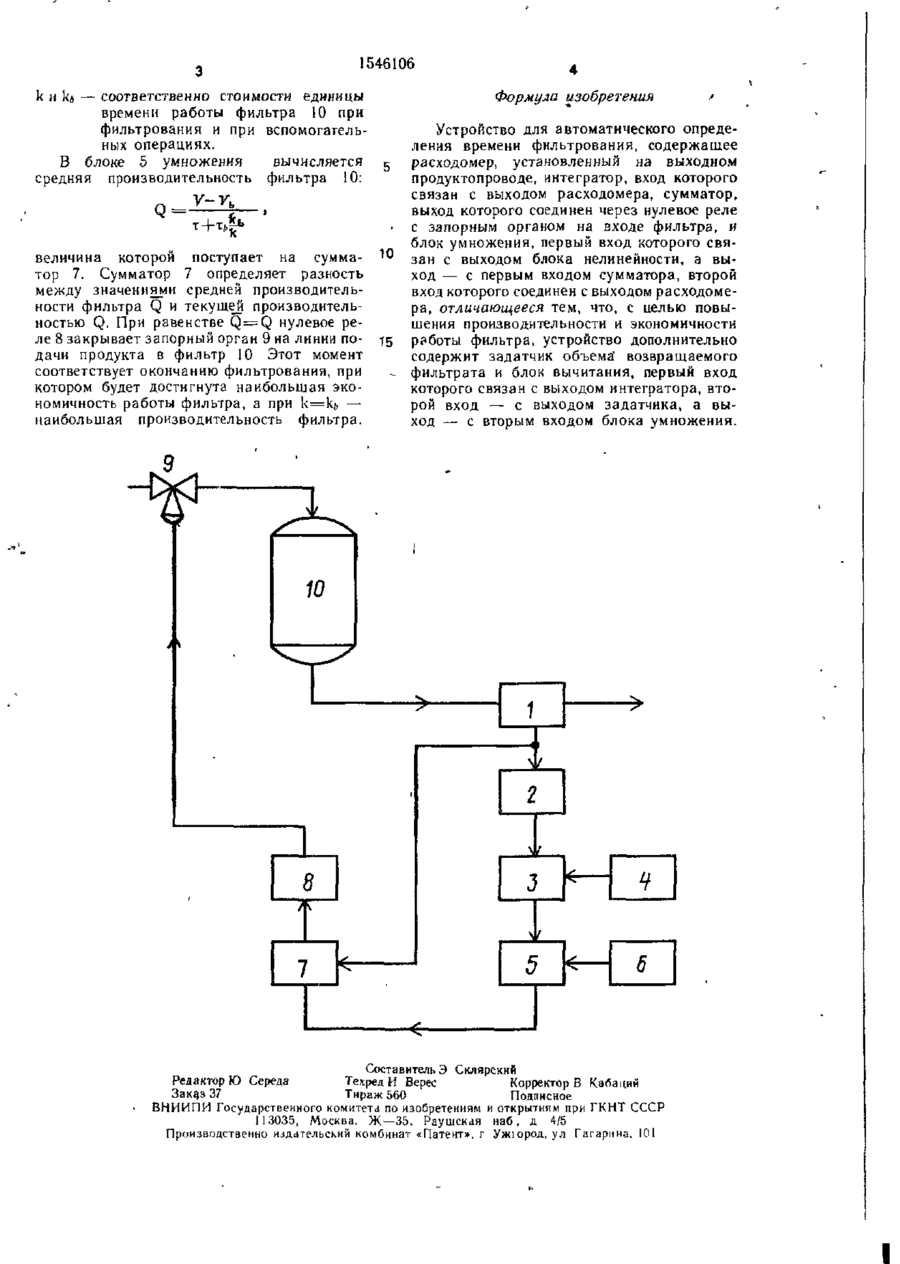

Изобретение относится к устройствам для управления фильтрами периодического действия Использование изобретения позволит повысить производительность и эконо мичность работы фильтра Устройство содержит фильтр 10 с запорным органом 9, установленным на его входе, расходомер 1 фильтрата, связанный с интегратором 2 и сумматором 7, нулевое реле 8, блок 5 умноже ния, блок 6 нелинейности, задатчик 4 объема возвращаемого для сброса и очистки фильтрующих элементов и блок 3 вычитания 1 ил тор 2 вычисляет текущий объем фильтрата, '— прошедшего через фильтр Величина V поступает в блок 3 вычитания, который вычитает подлежащий возвращению и заданный задатчиком 4 объем филь трата V(, для сброса и очистки фильтрующих элементов из текущего значения V, определяя величину V—V(, Эта величина поступает в блок 5 умножения Одновременно в блок 5 поступает из блока 6 нелинейности величина 1 где т — время фильтрования, %ь — время вспомогательных операций, куда входит время на сброс осадка и очистку фильтрующих элементов, J 1546106 к и кй — соответственно СТОИМОСТИ единицы времени работы фильтра 10 при фильтрования и при вспомогательных операциях. В блоке 5 умножения вычисляется средняя производительность фильтра 10: величина которой поступает на сумма- 10 тор 7. Сумматор 7 определяет разность между значениями средней производительности фильтра Q и текущей производительностью Q. При равенстве Q = Q нулевое реле 8 закрывает запорный орган 9 на линии подачи продукта в фильтр 10 Этот момент соответствует окончанию фильтрования, при котором будет достигнута наибольшая экономичность работы фильтра, а при k=k& — наибольшая производительность фильтра. Формула изобретения Устройство для автоматического определения времени фильтрования, содержащее расходомер, установленный на выходном продуктопроводе, интегратор, вход которого связан с выходом расходомера, сумматор, выход которого соединен через нулевое реле с запорным органом на входе фильтра, и блок умножения, первый вход которого связан с выходом блока нелинейности, а выход — с первым входом сумматора, второй вход которого соединен с выходом расходомера, отличающееся тем, что, с целью повышения производительности и экономичности работы фильтра, устройство дополнительно содержит задатчик объема1 возвращаемого фильтрата и блок вычитания, первый вход которого связан с выходом интегратора, второй вход — с выходом задатчика, а выход — с вторым входом блока умножения. Составитель Э Склярский Редактор Ю Середа Техред И Верес Корректор В Кабаний Заказ 37 Тираж 560 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж—35, Раушская наб, д 4/5 Производственно издательский комбинат «Патент», г Ужюрод, ул Гагарина. 101
