Кришка з відривним язичком із захистом від підробки для закупорювальних елементів пляшок типу пробки

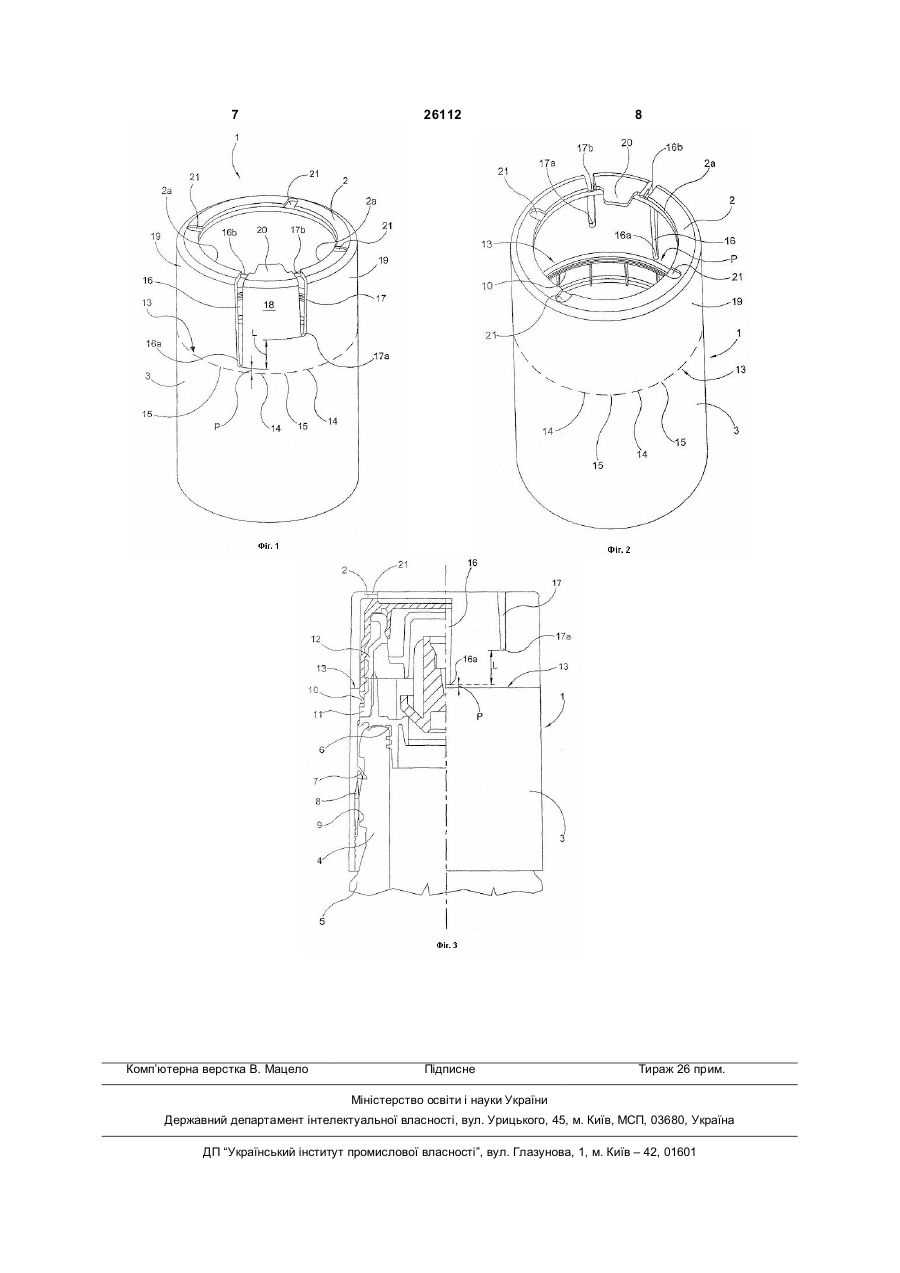

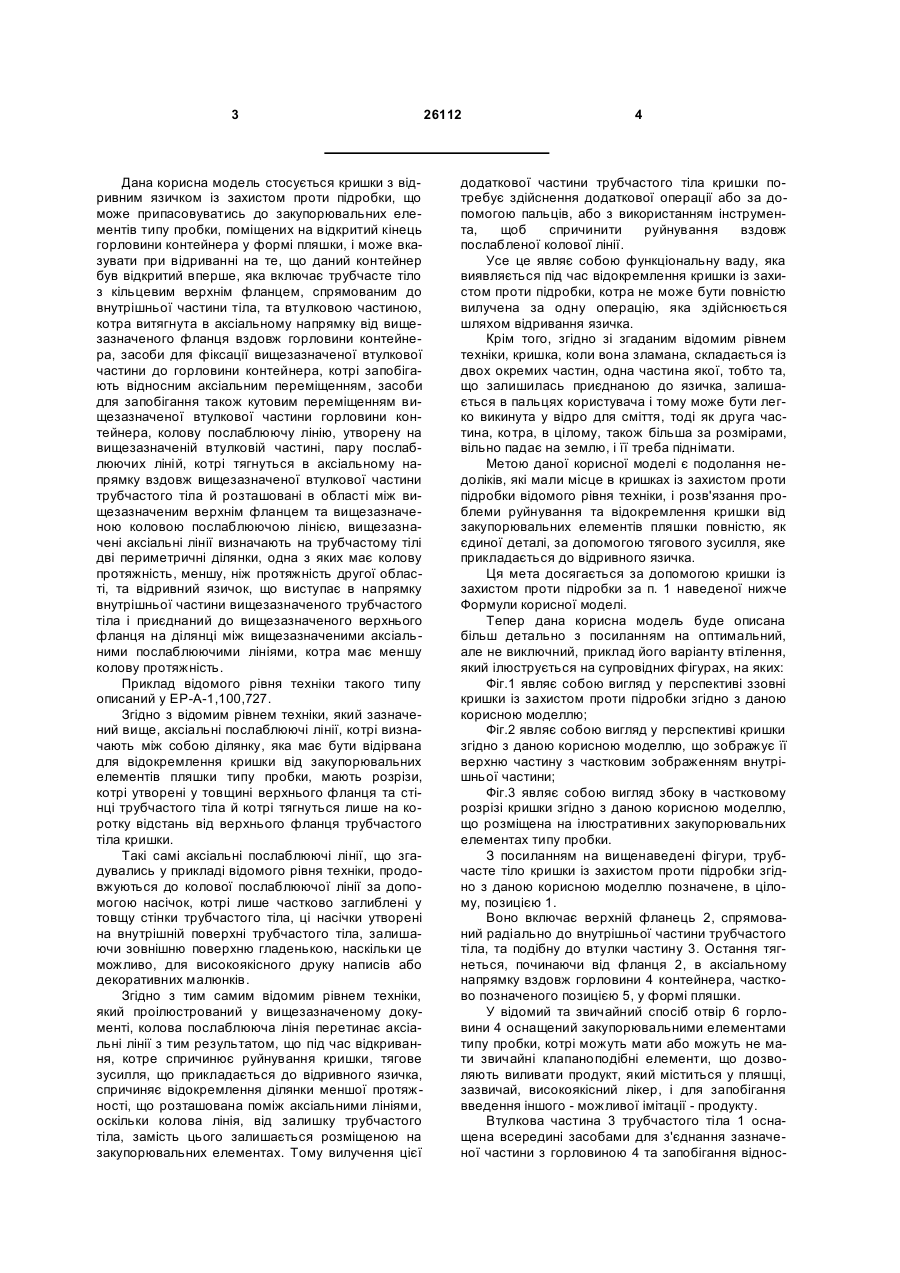

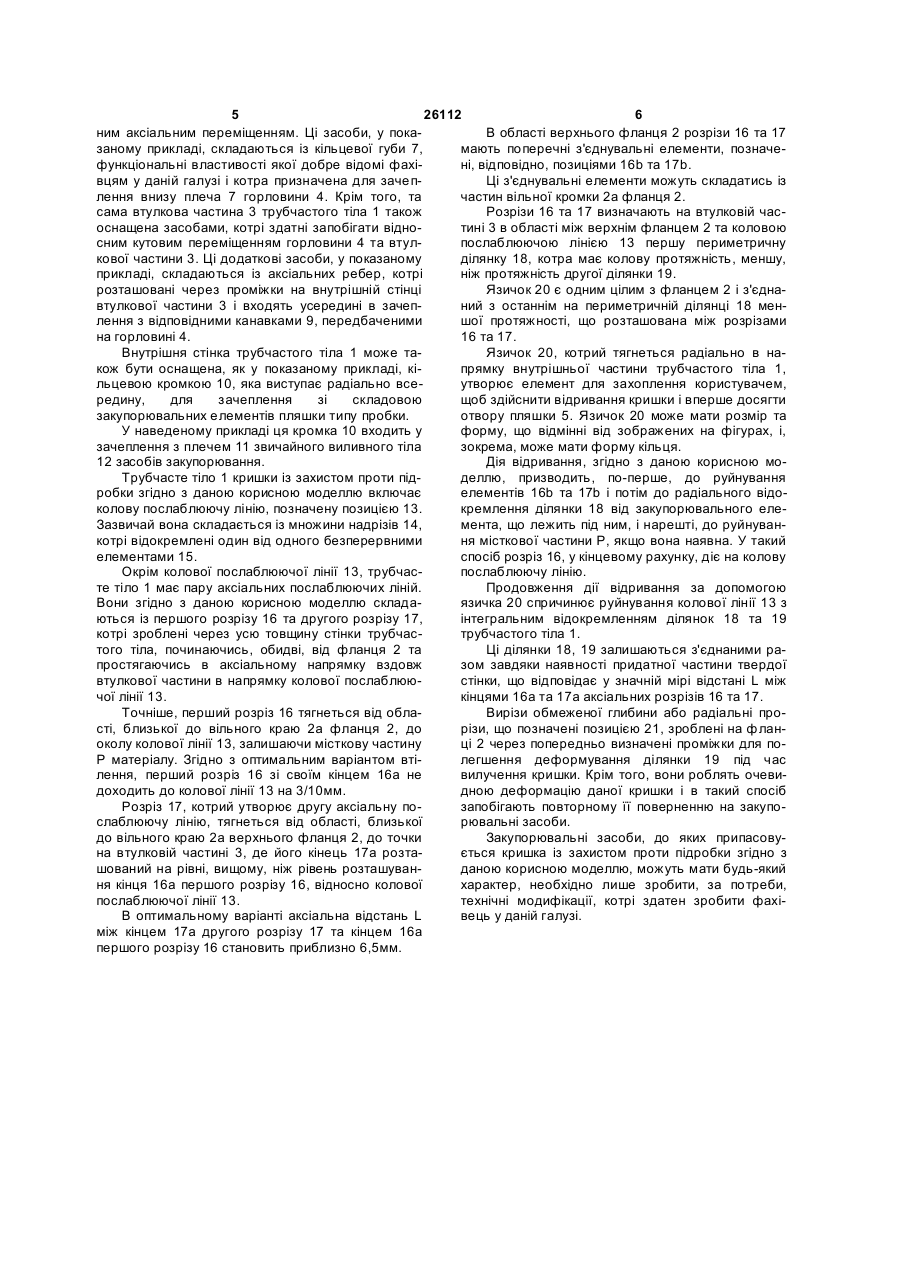

1. Кришка з відривним язичком із захистом від підробки, яка може припасовуватись до закупорювальних елементів типу пробки, поміщених на відкритий кінець (6) горловини (4) контейнера (5) у формі пляшки, і може вказувати, при відриванні, на те, що контейнер був відкритий вперше, яка включає: трубчасте тіло (1) з кільцевим верхнім фланцем (2), спрямованим до внутрішньої частини тіла, та втулковою частиною (3), котра витягнута в аксіальному напрямку від вищезазначеного фланця (2) уздовж горловини (4) контейнера; засоби (7, 7а) для фіксації вищезазначеної втулкової частини (3) до горловини (4) контейнера, котрі запобігають відносним аксіальним переміщенням; засоби (8, 9) для запобігання також відносним кутовим переміщенням вищезазначеної втулкової частини (3) та горловини (4) контейнера; колову послаблюючу лінію (13), яка утворена на вищезазначеній втулковій частині (3), яка складається із множини надрізів (14), котрі відокремлені один від одного й розділені безперервними елементами (15) стінки трубчастого тіла (1); пару послаблюючих ліній, котрі тягнуться в аксіальному напрямку вздовж вищезазначеної втулкової частини (3) трубчастого тіла й розташовані в області між вищезазначеним верхнім фланцем (2) та вищезазначеною коловою послаблюючою лінією (13), вищезазначені аксіальні лінії визначають на трубчастому тілі (1) дві периметричних ділянки (18, 19), одна (18) із яких має колову протяжність, меншу, ніж протяжність другої ділянки (19), та відривний язичок (20), що виступає у напрямку внутрішньої частини трубчастого тіла (1) і приєднаний до вищезазначеного верхнього фланця (2) на ділянці (18) між вищезазначеними аксіальними послаблюючими лініями, котра має меншу колову протяжність, яка відрізняється тим, що вищезазначені аксіальні послаб 2 (19) 1 3 Дана корисна модель стосується кришки з відривним язичком із захистом проти підробки, що може припасовуватись до закупорювальних елементів типу пробки, поміщених на відкритий кінець горловини контейнера у формі пляшки, і може вказувати при відриванні на те, що даний контейнер був відкритий вперше, яка включає трубчасте тіло з кільцевим верхнім фланцем, спрямованим до внутрішньої частини тіла, та втулковою частиною, котра витягнута в аксіальному напрямку від вищезазначеного фланця вздовж горловини контейнера, засоби для фіксації вищезазначеної втулкової частини до горловини контейнера, котрі запобігають відносним аксіальним переміщенням, засоби для запобігання також кутовим переміщенням вищезазначеної втулкової частини горловини контейнера, колову послаблюючу лінію, утворену на вищезазначеній втулковій частині, пару послаблюючих ліній, котрі тягнуться в аксіальному напрямку вздовж вищезазначеної втулкової частини трубчастого тіла й розташовані в області між вищезазначеним верхнім фланцем та вищезазначеною коловою послаблюючою лінією, вищезазначені аксіальні лінії визначають на трубчастому тілі дві периметричні ділянки, одна з яких має колову протяжність, меншу, ніж протяжність другої області, та відривний язичок, що виступає в напрямку внутрішньої частини вищезазначеного трубчастого тіла і приєднаний до вищезазначеного верхнього фланця на ділянці між вищезазначеними аксіальними послаблюючими лініями, котра має меншу колову протяжність. Приклад відомого рівня техніки такого типу описаний у ЕР-А-1,100,727. Згідно з відомим рівнем техніки, який зазначений вище, аксіальні послаблюючі лінії, котрі визначають між собою ділянку, яка має бути відірвана для відокремлення кришки від закупорювальних елементів пляшки типу пробки, мають розрізи, котрі утворені у товщині верхнього фланця та стінці трубчастого тіла й котрі тягнуться лише на коротку відстань від верхнього фланця трубчастого тіла кришки. Такі самі аксіальні послаблюючі лінії, що згадувались у прикладі відомого рівня техніки, продовжуються до колової послаблюючої лінії за допомогою насічок, котрі лише частково заглиблені у товщу стінки трубчастого тіла, ці насічки утворені на внутрішній поверхні трубчастого тіла, залишаючи зовнішню поверхню гладенькою, наскільки це можливо, для високоякісного друку написів або декоративних малюнків. Згідно з тим самим відомим рівнем техніки, який проілюстрований у вищезазначеному документі, колова послаблююча лінія перетинає аксіальні лінії з тим результатом, що під час відкривання, котре спричинює руйнування кришки, тягове зусилля, що прикладається до відривного язичка, спричиняє відокремлення ділянки меншої протяжності, що розташована поміж аксіальними лініями, оскільки колова лінія, від залишку трубчастого тіла, замість цього залишається розміщеною на закупорювальних елементах. Тому вилучення цієї 26112 4 додаткової частини трубчастого тіла кришки потребує здійснення додаткової операції або за допомогою пальців, або з використанням інструмента, щоб спричинити руйнування вздовж послабленої колової лінії. Усе це являє собою функціональну ваду, яка виявляється під час відокремлення кришки із захистом проти підробки, котра не може бути повністю вилучена за одну операцію, яка здійснюється шляхом відривання язичка. Крім того, згідно зі згаданим відомим рівнем техніки, кришка, коли вона зламана, складається із двох окремих частин, одна частина якої, тобто та, що залишилась приєднаною до язичка, залишається в пальцях користувача і тому може бути легко викинута у відро для сміття, тоді як друга частина, котра, в цілому, також більша за розмірами, вільно падає на землю, і її треба піднімати. Метою даної корисної моделі є подолання недоліків, які мали місце в кришках із захистом проти підробки відомого рівня техніки, і розв'язання проблеми руйнування та відокремлення кришки від закупорювальних елементів пляшки повністю, як єдиної деталі, за допомогою тягового зусилля, яке прикладається до відривного язичка. Ця мета досягається за допомогою кришки із захистом проти підробки за п. 1 наведеної нижче Формули корисної моделі. Тепер дана корисна модель буде описана більш детально з посиланням на оптимальний, але не виключний, приклад його варіанту втілення, який ілюструється на супровідних фігурах, на яких: Фіг.1 являє собою вигляд у перспективі ззовні кришки із захистом проти підробки згідно з даною корисною моделлю; Фіг.2 являє собою вигляд у перспективі кришки згідно з даною корисною моделлю, що зображує її верхню частину з частковим зображенням внутрішньої частини; Фіг.3 являє собою вигляд збоку в частковому розрізі кришки згідно з даною корисною моделлю, що розміщена на ілюстративних закупорювальних елементах типу пробки. З посиланням на вищенаведені фігури, трубчасте тіло кришки із захистом проти підробки згідно з даною корисною моделлю позначене, в цілому, позицією 1. Воно включає верхній фланець 2, спрямований радіально до внутрішньої частини трубчастого тіла, та подібну до втулки частину 3. Остання тягнеться, починаючи від фланця 2, в аксіальному напрямку вздовж горловини 4 контейнера, частково позначеного позицією 5, у формі пляшки. У відомий та звичайний спосіб отвір 6 горловини 4 оснащений закупорювальними елементами типу пробки, котрі можуть мати або можуть не мати звичайні клапаноподібні елементи, що дозволяють виливати продукт, який міститься у пляшці, зазвичай, високоякісний лікер, і для запобігання введення іншого - можливої імітації - продукту. Втулкова частина 3 трубчастого тіла 1 оснащена всередині засобами для з'єднання зазначеної частини з горловиною 4 та запобігання віднос 5 26112 6 ним аксіальним переміщенням. Ці засоби, у покаВ області верхнього фланця 2 розрізи 16 та 17 заному прикладі, складаються із кільцевої губи 7, мають поперечні з'єднувальні елементи, позначефункціональні властивості якої добре відомі фахіні, відповідно, позиціями 16b та 17b. вцям у даній галузі і котра призначена для зачепЦі з'єднувальні елементи можуть складатись із лення внизу плеча 7 горловини 4. Крім того, та частин вільної кромки 2а фланця 2. сама втулкова частина 3 трубчастого тіла 1 також Розрізи 16 та 17 визначають на втулковій часоснащена засобами, котрі здатні запобігати віднотині 3 в області між верхнім фланцем 2 та коловою сним кутовим переміщенням горловини 4 та втулпослаблюючою лінією 13 першу периметричну кової частини 3. Ці додаткові засоби, у показаному ділянку 18, котра має колову протяжність, меншу, прикладі, складаються із аксіальних ребер, котрі ніж протяжність другої ділянки 19. розташовані через проміжки на внутрішній стінці Язичок 20 є одним цілим з фланцем 2 і з'єднавтулкової частини 3 і входять усередині в зачепний з останнім на периметричній ділянці 18 менлення з відповідними канавками 9, передбаченими шої протяжності, що розташована між розрізами на горловині 4. 16 та 17. Внутрішня стінка трубчастого тіла 1 може таЯзичок 20, котрий тягнеться радіально в накож бути оснащена, як у показаному прикладі, кіпрямку внутрішньої частини трубчастого тіла 1, льцевою кромкою 10, яка виступає радіально всеутворює елемент для захоплення користувачем, редину, для зачеплення зі складовою щоб здійснити відривання кришки і вперше досягти закупорювальних елементів пляшки типу пробки. отвору пляшки 5. Язичок 20 може мати розмір та У наведеному прикладі ця кромка 10 входить у форму, що відмінні від зображених на фігурах, і, зачеплення з плечем 11 звичайного виливного тіла зокрема, може мати форму кільця. 12 засобів закупорювання. Дія відривання, згідно з даною корисною моТрубчасте тіло 1 кришки із захистом проти підделлю, призводить, по-перше, до руйнування робки згідно з даною корисною моделлю включає елементів 16b та 17b і потім до радіального відоколову послаблюючу лінію, позначену позицією 13. кремлення ділянки 18 від закупорювального елеЗазвичай вона складається із множини надрізів 14, мента, що лежить під ним, і нарешті, до руйнуванкотрі відокремлені один від одного безперервними ня місткової частини Р, якщо вона наявна. У такий елементами 15. спосіб розріз 16, у кінцевому рахунку, діє на колову Окрім колової послаблюючої лінії 13, трубчаспослаблюючу лінію. те тіло 1 має пару аксіальних послаблюючих ліній. Продовження дії відривання за допомогою Вони згідно з даною корисною моделлю складаязичка 20 спричинює руйнування колової лінії 13 з ються із першого розрізу 16 та другого розрізу 17, інтегральним відокремленням ділянок 18 та 19 котрі зроблені через усю товщину стінки трубчаструбчастого тіла 1. того тіла, починаючись, обидві, від фланця 2 та Ці ділянки 18, 19 залишаються з'єднаними рапростягаючись в аксіальному напрямку вздовж зом завдяки наявності придатної частини твердої втулкової частини в напрямку колової послаблююстінки, що відповідає у значній мірі відстані L між чої лінії 13. кінцями 16а та 17а аксіальних розрізів 16 та 17. Точніше, перший розріз 16 тягнеться від облаВирізи обмеженої глибини або радіальні прості, близької до вільного краю 2а фланця 2, до різи, що позначені позицією 21, зроблені на фланоколу колової лінії 13, залишаючи місткову частину ці 2 через попередньо визначені проміжки для поР матеріалу. Згідно з оптимальним варіантом втілегшення деформування ділянки 19 під час лення, перший розріз 16 зі своїм кінцем 16а не вилучення кришки. Крім того, вони роблять очевидоходить до колової лінії 13 на 3/10мм. дною деформацію даної кришки і в такий спосіб Розріз 17, котрий утворює другу аксіальну позапобігають повторному її поверненню на закупослаблюючу лінію, тягнеться від області, близької рювальні засоби. до вільного краю 2а верхнього фланця 2, до точки Закупорювальні засоби, до яких припасовуна втулковій частині 3, де його кінець 17а розтається кришка із захистом проти підробки згідно з шований на рівні, вищому, ніж рівень розташуванданою корисною моделлю, можуть мати будь-який ня кінця 16а першого розрізу 16, відносно колової характер, необхідно лише зробити, за потреби, послаблюючої лінії 13. технічні модифікації, котрі здатен зробити фахіВ оптимальному варіанті аксіальна відстань L вець у даній галузі. між кінцем 17а другого розрізу 17 та кінцем 16а першого розрізу 16 становить приблизно 6,5мм. 7 Комп’ютерна верстка В. Мацело 26112 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
