Штовхач пробки в пристрої для закупорки пляшок

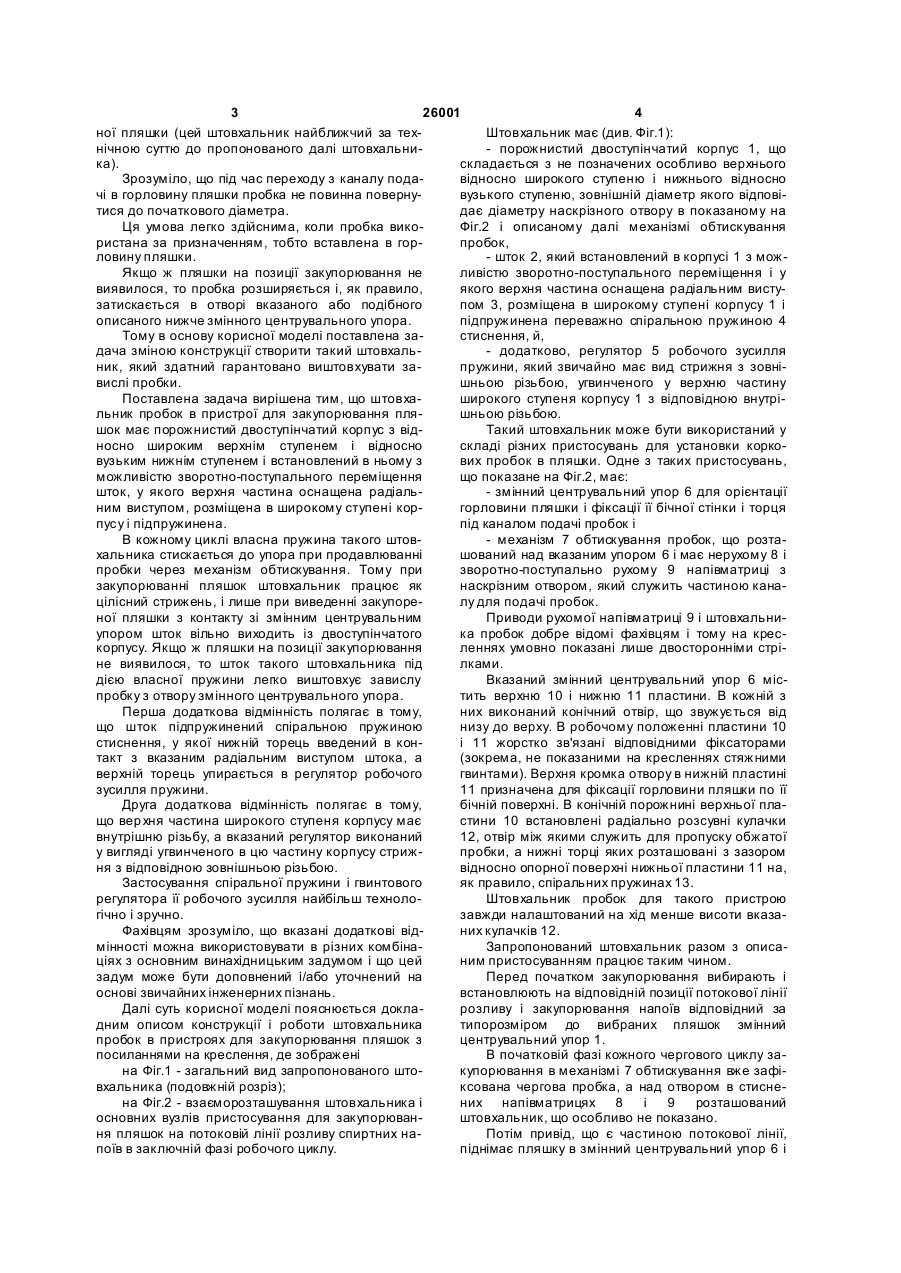

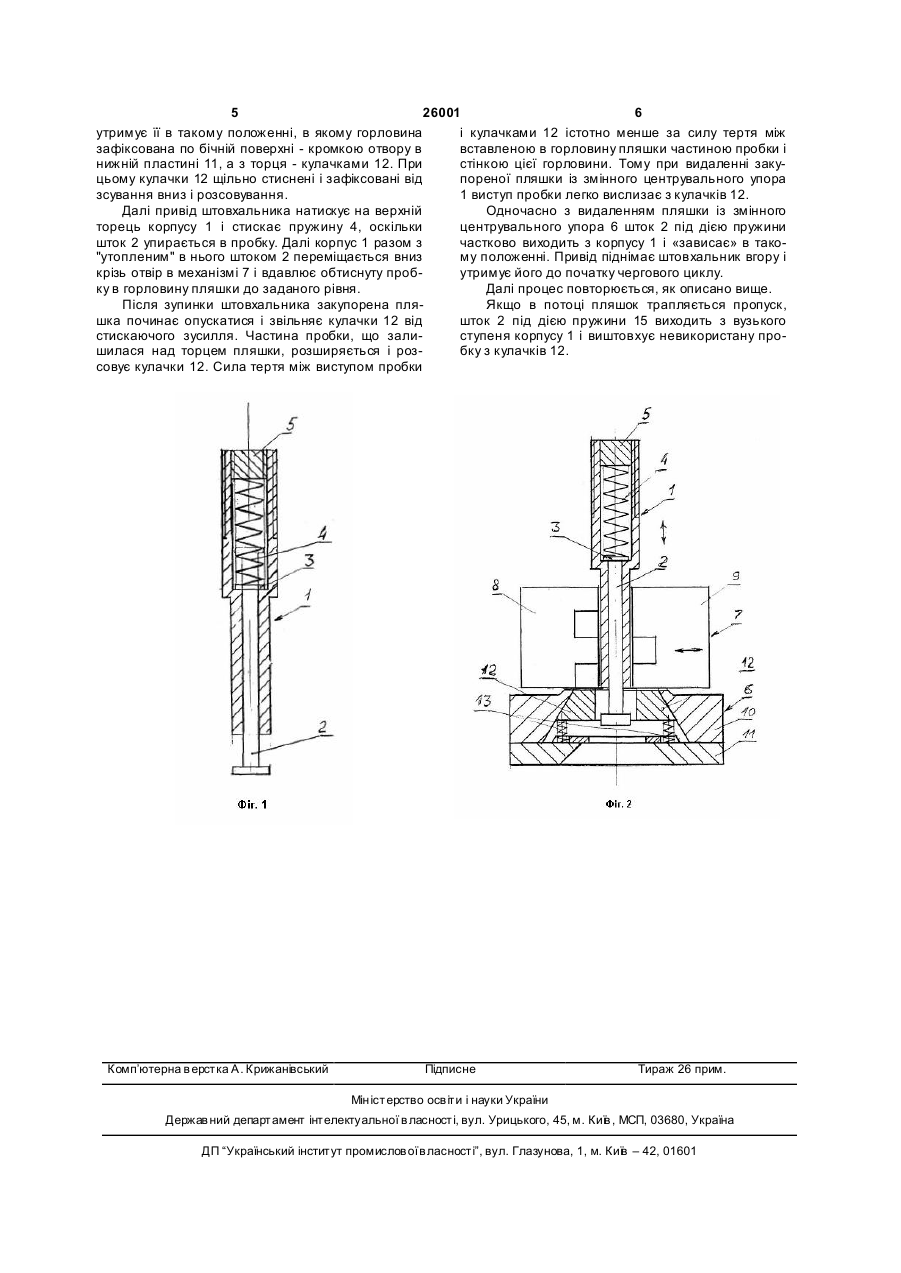

1. Штовхач пробки в пристрої для закупорювання пляшки, що має порожнистий двоступінчастий корпус з відносно широким верхнім ступенем і відносно вузьким нижнім ступенем і встановлений в цьому корпусі з можливістю осьового зворотнопоступального переміщення шток, верхня частина 3 26001 4 ної пляшки (цей штовхальник найближчий за техШтовхальник має (див. Фіг.1): нічною суттю до пропонованого далі штовхальни- порожнистий двоступінчатий корпус 1, що ка). складається з не позначених особливо верхнього Зрозуміло, що під час переходу з каналу подавідносно широкого ступеню і нижнього відносно чі в горловину пляшки пробка не повинна повернувузького ступеню, зовнішній діаметр якого відповітися до початкового діаметра. дає діаметру наскрізного отвору в показаному на Ця умова легко здійснима, коли пробка викоФіг.2 і описаному далі механізмі обтискування ристана за призначенням, тобто вставлена в горпробок, ловину пляшки. - шток 2, який встановлений в корпусі 1 з можЯкщо ж пляшки на позиції закупорювання не ливістю зворотно-поступального переміщення і у виявилося, то пробка розширяється і, як правило, якого верхня частина оснащена радіальним вистузатискається в отворі вказаного або подібного пом 3, розміщена в широкому ступені корпусу 1 і описаного нижче змінного центрувального упора. підпружинена переважно спіральною пружиною 4 Тому в основу корисної моделі поставлена застиснення, й, дача зміною конструкції створити такий штовхаль- додатково, регулятор 5 робочого зусилля ник, який здатний гарантовано виштовхувати запружини, який звичайно має вид стрижня з зовнівислі пробки. шньою різьбою, угвинченого у верхню частину Поставлена задача вирішена тим, що штовхаширокого ступеня корпусу 1 з відповідною внутрільник пробок в пристрої для закупорювання пляшньою різьбою. шок має порожнистий двоступінчатий корпус з відТакий штовхальник може бути використаний у носно широким верхнім ступенем і відносно складі різних пристосувань для установки корковузьким нижнім ступенем і встановлений в ньому з вих пробок в пляшки. Одне з таких пристосувань, можливістю зворотно-поступального переміщення що показане на Фіг.2, має: шток, у якого верхня частина оснащена радіаль- змінний центрувальний упор 6 для орієнтації ним виступом, розміщена в широкому ступені коргорловини пляшки і фіксації її бічної стінки і торця пусу і підпружинена. під каналом подачі пробок і В кожному циклі власна пружина такого штов- механізм 7 обтискування пробок, що розтахальника стискається до упора при продавлюванні шований над вказаним упором 6 і має нерухому 8 і пробки через механізм обтискування. Тому при зворотно-поступально рухому 9 напівматриці з закупорюванні пляшок штовхальник працює як наскрізним отвором, який служить частиною канацілісний стрижень, і лише при виведенні закупорелу для подачі пробок. ної пляшки з контакту зі змінним центрувальним Приводи рухомої напівматриці 9 і штовхальниупором шток вільно виходить із двоступінчатого ка пробок добре відомі фахівцям і тому на крескорпусу. Якщо ж пляшки на позиції закупорювання леннях умовно показані лише двосторонніми стріне виявилося, то шток такого штовхальника під лками. дією власної пружини легко виштовхує завислу Вказаний змінний центрувальний упор 6 міспробку з отвору змінного центрувального упора. тить верхню 10 і нижню 11 пластини. В кожній з Перша додаткова відмінність полягає в тому, них виконаний конічний отвір, що звужується від що шток підпружинений спіральною пружиною низу до верху. В робочому положенні пластини 10 стиснення, у якої нижній торець введений в коні 11 жорстко зв'язані відповідними фіксаторами такт з вказаним радіальним виступом штока, а (зокрема, не показаними на кресленнях стяжними верхній торець упирається в регулятор робочого гвинтами). Верхня кромка отвору в нижній пластині зусилля пружини. 11 призначена для фіксації горловини пляшки по її Друга додаткова відмінність полягає в тому, бічній поверхні. В конічній порожнині верхньої плащо вер хня частина широкого ступеня корпусу має стини 10 встановлені радіально розсувні кулачки внутрішню різьбу, а вказаний регулятор виконаний 12, отвір між якими служить для пропуску обжатої у вигляді угвинченого в цю частину корпусу стрижпробки, а нижні торці яких розташовані з зазором ня з відповідною зовнішньою різьбою. відносно опорної поверхні нижньої пластини 11 на, Застосування спіральної пружини і гвинтового як правило, спіральних пружинах 13. регулятора її робочого зусилля найбільш технолоШтовхальникпробок для такого пристрою гічно і зручно. завжди налаштований на хід менше висоти вказаФахівцям зрозуміло, що вказані додаткові відних кулачків 12. мінності можна використовувати в різних комбінаЗапропонований штовхальник разом з описаціях з основним винахідницьким задумом і що цей ним пристосуванням працює таким чином. задум може бути доповнений і/або уточнений на Перед початком закупорювання вибирають і основі звичайних інженерних пізнань. встановлюють на відповідній позиції потокової лінії Далі суть корисної моделі пояснюється докларозливу і закупорювання напоїв відповідний за дним описом конструкції і роботи штовхальника типорозміром до вибраних пляшок змінний пробок в пристроях для закупорювання пляшок з центрувальний упор 1. посиланнями на креслення, де зображені В початковій фазі кожного чергового циклу зана Фіг.1 - загальний вид запропонованого штокупорювання в механізмі 7 обтискування вже зафівхальника (подовжній розріз); ксована чергова пробка, а над отвором в стиснена Фіг.2 - взаєморозташування штовхальника і них напівматрицях 8 і 9 розташований основних вузлів пристосування для закупорюванштовхальник, що особливо не показано. ня пляшок на потоковій лінії розливу спиртних наПотім привід, що є частиною потокової лінії, поїв в заключній фазі робочого циклу. піднімає пляшку в змінний центрувальний упор 6 і 5 26001 6 утримує її в такому положенні, в якому горловина і кулачками 12 істотно менше за силу тертя між зафіксована по бічній поверхні - кромкою отвору в вставленою в горловину пляшки частиною пробки і нижній пластині 11, а з торця - кулачками 12. При стінкою цієї горловини. Тому при видаленні закуцьому кулачки 12 щільно стиснені і зафіксовані від пореної пляшки із змінного центрувального упора зсування вниз і розсовування. 1 виступ пробки легко вислизає з кулачків 12. Далі привід штовхальника натискує на верхній Одночасно з видаленням пляшки із змінного торець корпусу 1 і стискає пружину 4, оскільки центрувального упора 6 шток 2 під дією пружини шток 2 упирається в пробку. Далі корпус 1 разом з частково виходить з корпусу 1 і «зависає» в тако"утопленим" в нього штоком 2 переміщається вниз му положенні. Привід піднімає штовхальник вгору і крізь отвір в механізмі 7 і вдавлює обтиснуту пробутримує його до початку чергового циклу. ку в горловину пляшки до заданого рівня. Далі процес повторюється, як описано вище. Після зупинки штовхальника закупорена пляЯкщо в потоці пляшок трапляється пропуск, шка починає опускатися і звільняє кулачки 12 від шток 2 під дією пружини 15 виходить з вузького стискаючого зусилля. Частина пробки, що залиступеня корпусу 1 і виштовхує невикористану прошилася над торцем пляшки, розширяється і розбку з кулачків 12. совує кулачки 12. Сила тертя між виступом пробки Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
