Бурове ланцюгове долото с.і.мильковицького

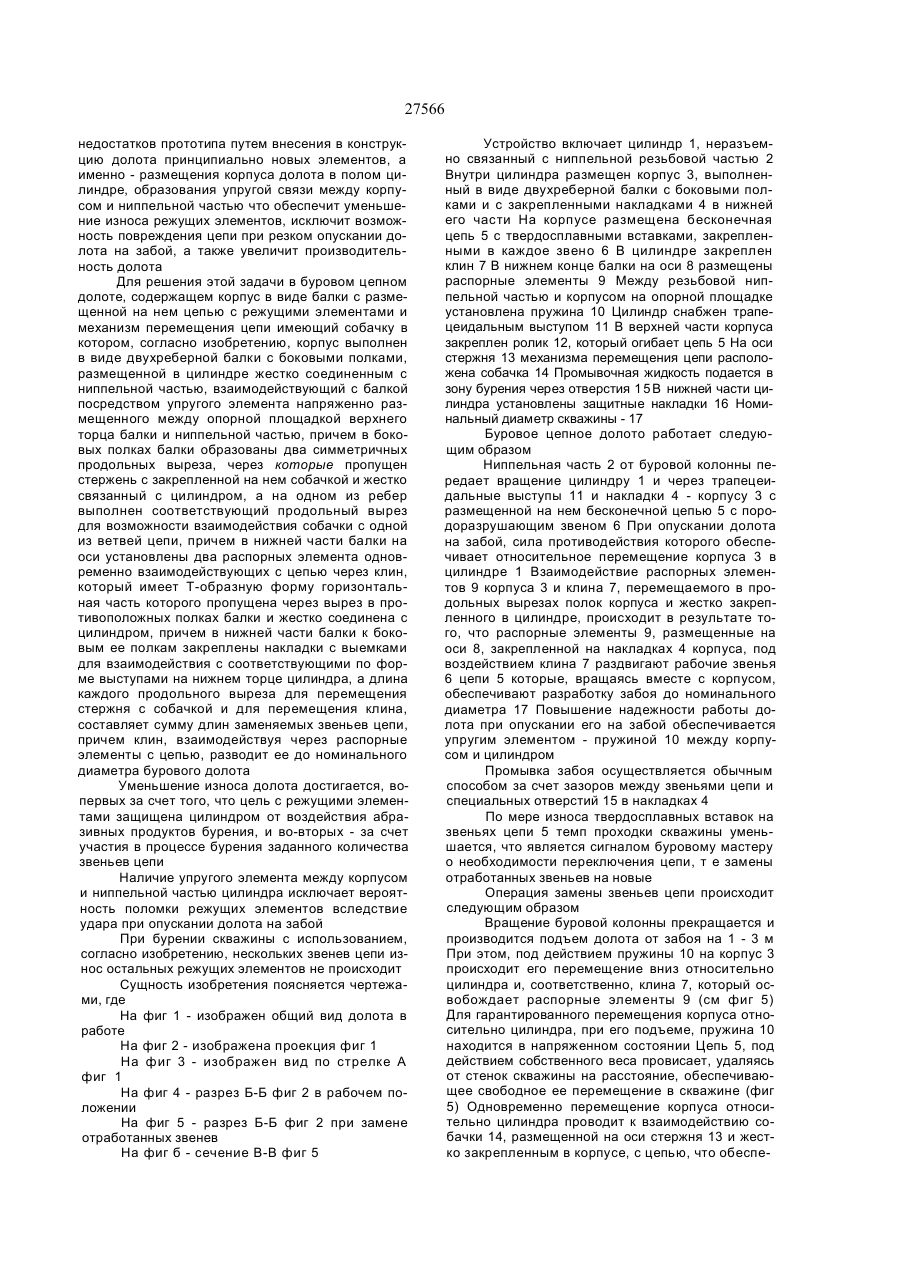

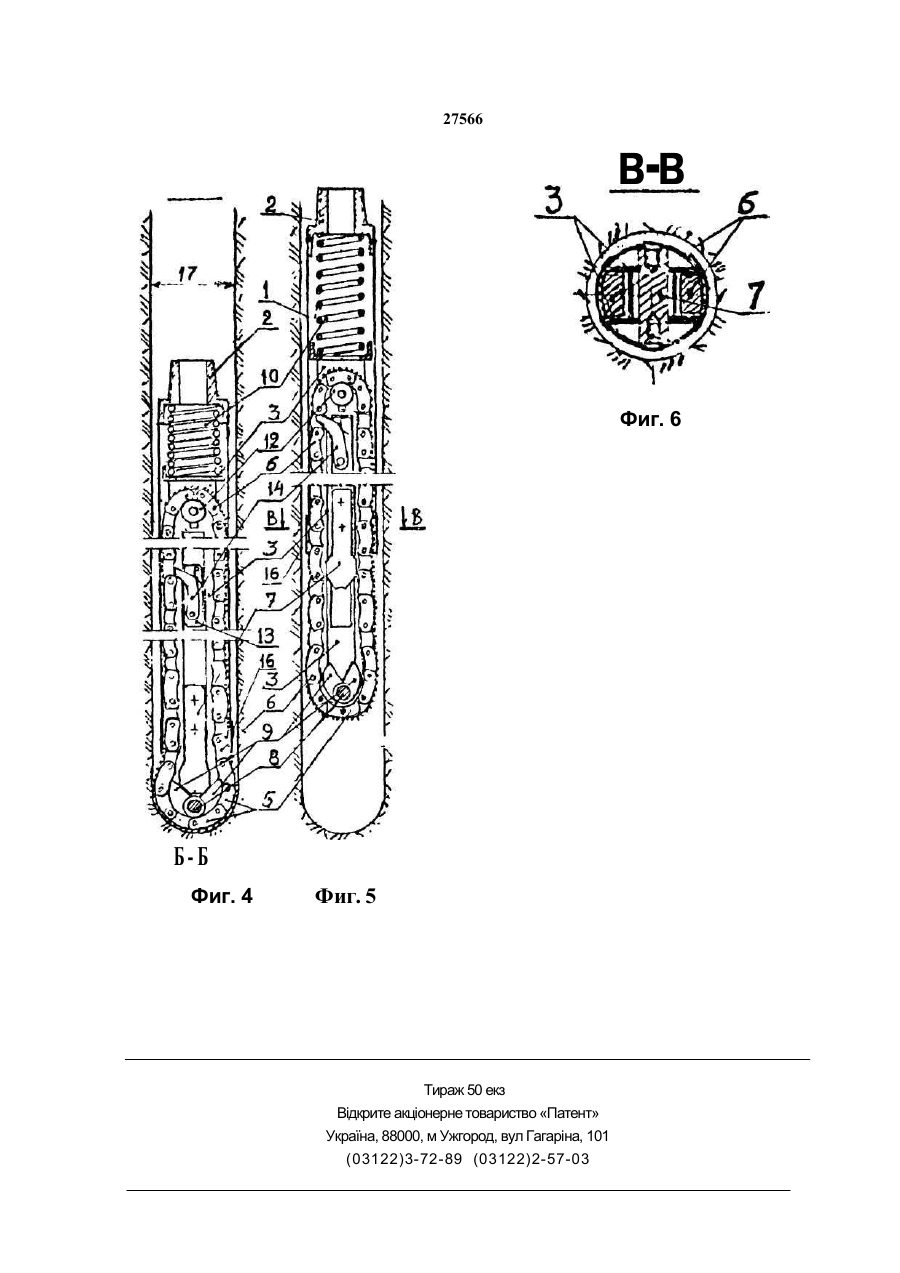

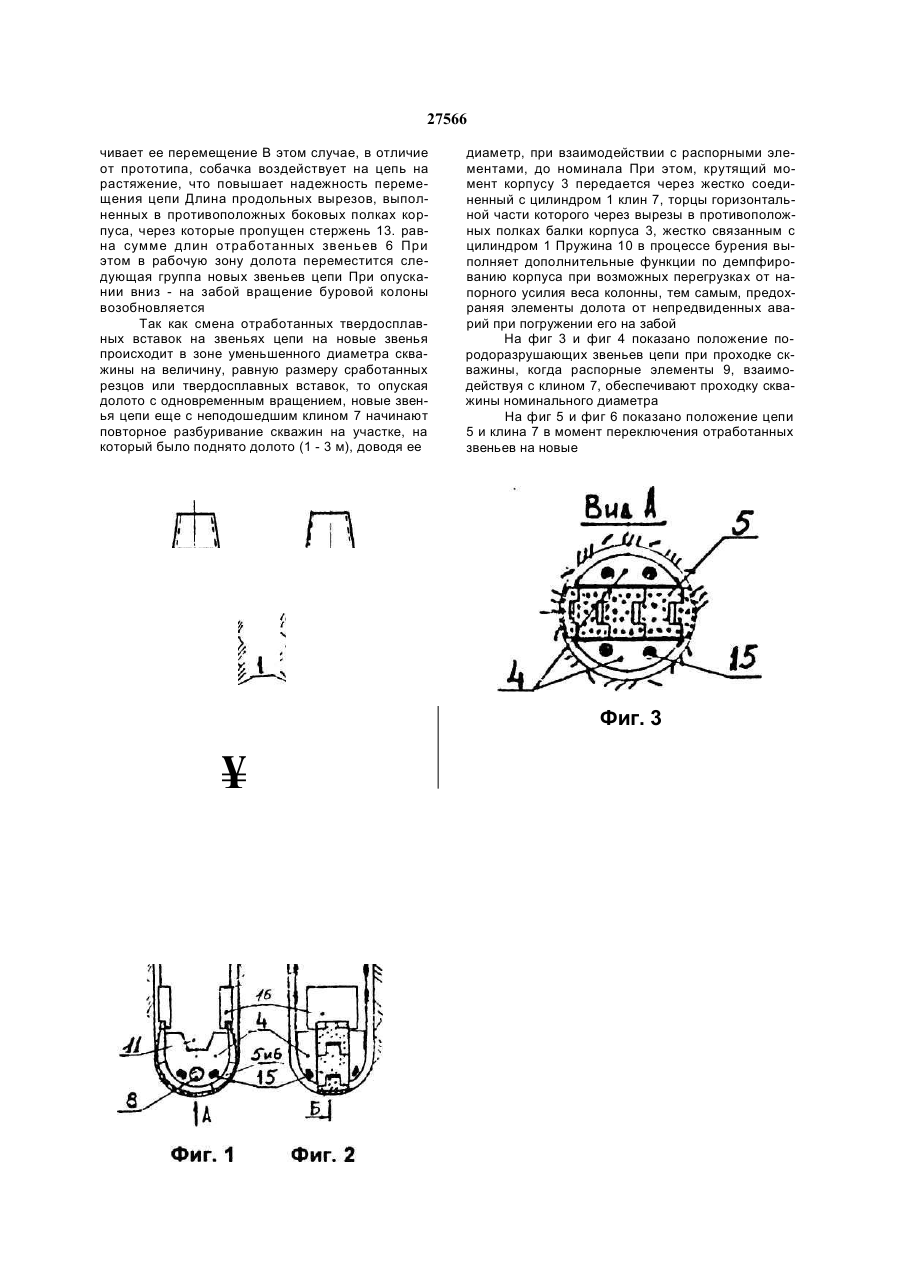

1 Буровое цепное долото, содержащее кор пус с размещенной на нем цепью с режущими эле ментами, механизм перемещения цепи, имеющий собачку и резьбовую ниппельную часть, отличаю щееся тем, что корпус выполнен в виде двухреберной балки с боковыми полками, размещенной в цилиндре, который жестко соединен с ниппель ной частью и взаимодействует с балкой посредст вом улругого элемента, напряженно размещеннбго между опорной площадкой верхнего торца бал ки и ниппельной частью, причем в боковых полках балки образованы два симметричных продольных выреза, через которые пропущен стержень с зак репленной на нем собачкой и жестко связанный с цилиндром, а на одном из ребер балки выполнен соответствующий продольный вырез для возможности взаимодействия собачки с одной из ветвей цепи причем в нижней части балки на оси установлены два распорных элемента одновременно взаимодействующих с цепью через клин который имеет Т-образную форму горизонтальная часть которого пропущена через вырезы в противоположных полках балки и жестко соединена с цилиндром, причем в нижней части балки к боковым ее полкам закреплены накладки с выемками для взаимодействия с соответствующими по форме выступами на нижнем торце цилиндра 2 Буровое цепное долото по п 1, отличающееся тем, что длина каждого продольного выреза для перемещения стержня с собачкой и для переме щения клина составляет сумму длин заменяемых звеньев цепи 3 Буровое цепное долото по п 1, отличающееся тем, что клин, взаимодействуя через распорные элементы с цепью, разводит ее до номинального диаметра бурового долота Изобретение относится к буровой технике, в частности, к долотам для бурения глубоких и сверхглубоких скважин в нефтегазогеологии, геотермальных скважин, а также скважин специального назначения, включая скважины для захоронения радиоактивных и токсичных отходов В качестве прототипа взято буровое долото, включающее корпус с резьбовой ниппельной частью, цепь со звеньями армированными твердосплавным вставками и кинематически взаимодействующую через собачку с поршнем, выполненным со сквозным каналом и системой отверстий в стенках штока и корпуса долота Для перемещения цепи на один шаг необходимо приподнять долото от забоя, а затем включить и выключить насос При включении насоса, поршень со штоком под действием напора жидкости движется вниз до тех пор, пока отверстия на штоке не совместятся с каналами в корпусе, по которым буровой раствор направляется к забою В процессе движения штока, собачка механизма перемещения цепи, упираясь в палец цепи, перемещает ее на один шаг Недостатком этого конструктивного выполнения указанного долота является 1 В процессе работы долота, за счет изна шивания твердосплавных вставок, профиль сква жины приобретает коническую форму' При этом, для смены звеньев цепи на новые, необходимо поднимать долото до уровня, на котором начина лось бурение 2 Предлагаемое перемещение цепи, за счет движения собачки вниз, не обеспечивает ее надежное перемещение, так как усилие собачки направлено на продольное сжатие цепи 3 В процессе бурения идет износ звеньев цепи, находящихся не на забое, а на продольном участке цепи, за счет абразивных продуктов буре ния 4 Жесткая связь между ниппельной частью долота и корпусом снижает надежность работы, так как увеличивается вероятность разрыва цепи пр * ударе либо заклинивании ее в области суже ния сквсгчины при опускании долота на забой В основу предлагаемого изобретения поставлена задача исключения вышеперечисленных (22)29 01 1996 О
