Бурове шарошкове долото

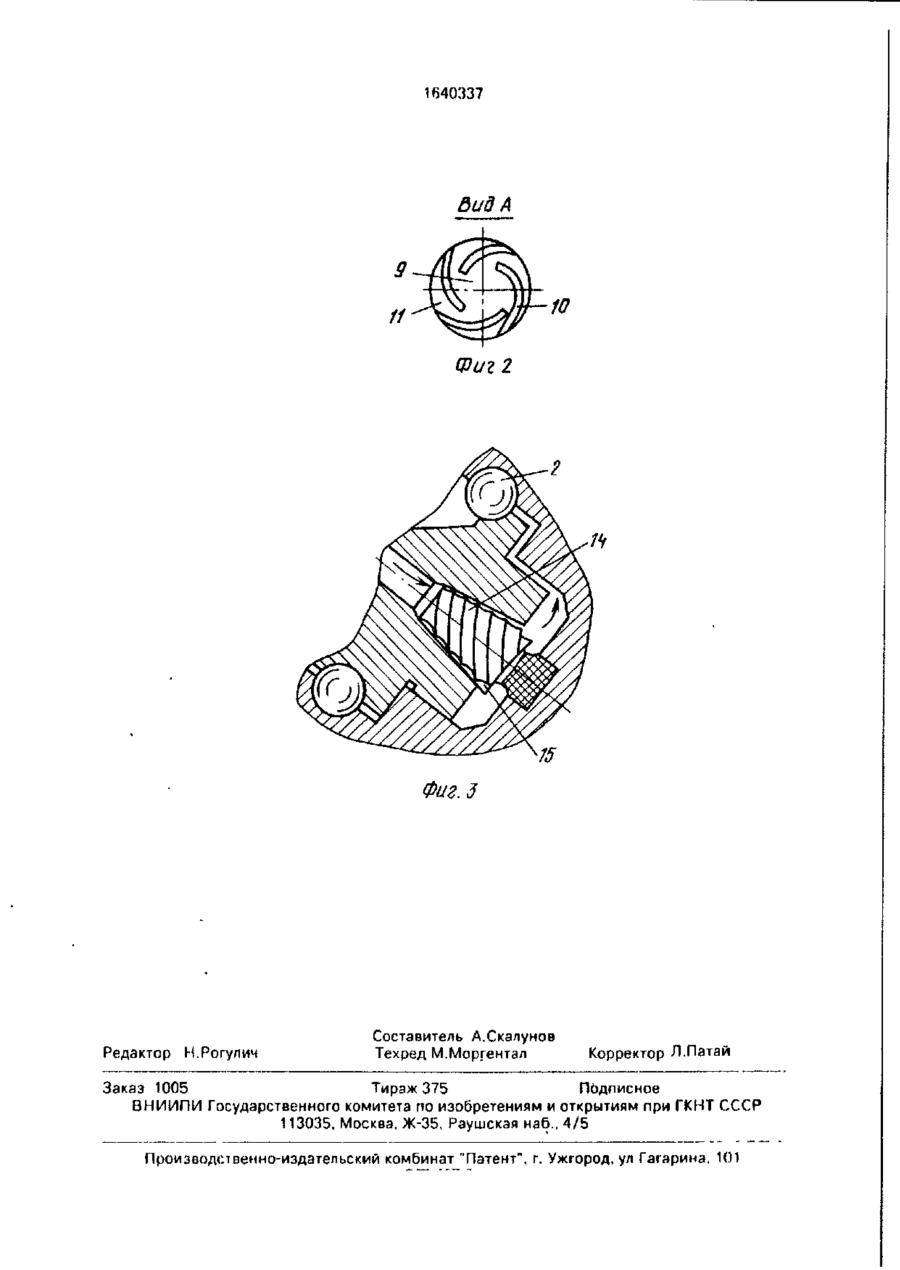

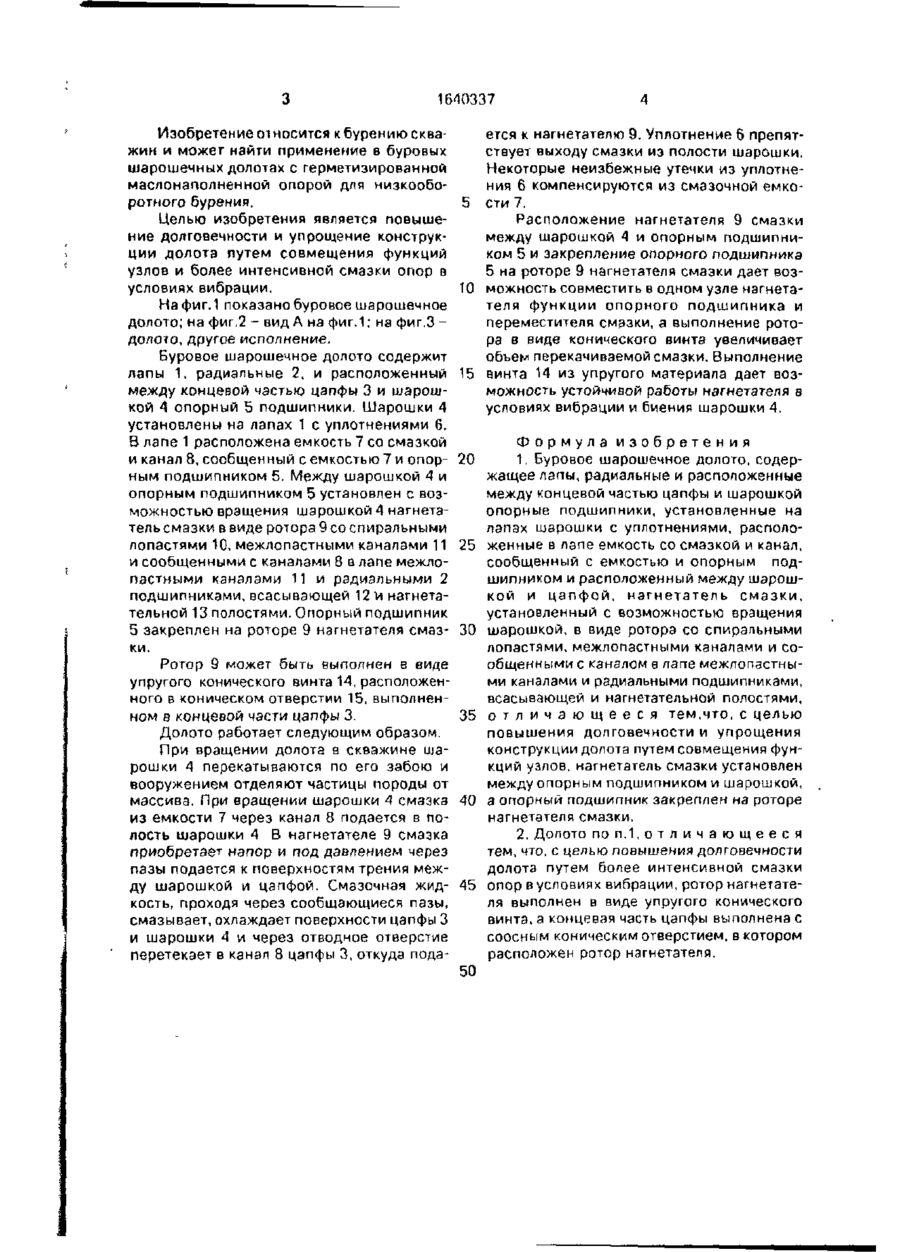

Изобретение относится к бурению скважин. Цель изобретения - повышение долговечности и упрощение конструкции долота путем совмещения функций узлов Долото содержит лапы 1, радиальные подшипники 2 и расположенный между концевой частью цапфы 3 и шарошкой 4 опорный подшипник 5. На лапах 1 установлены шарошки 4 с уплотнениями В лапе 1 расположены емкость 7 со смазкой и канал 8, сообщенный с емкостью и опорным подшипником 5. Между шарошкой 4 и цапфой 3 расположен нагнетатель с м а з к и , у с т а н о в л е н н ы й с возможностью вращения шарошкой 4 и выполненный в еиде ротора 9 со спиральными лопастями 10, межлопастными каналами, радиальными подшипниками 2, всасывающей 12 и нагнетательной 13 полостями Нагнетатель с м а з к и установлен между подшипником 5 и шарошкой 4 ПОДШИПНИК 5 закреплен на роторе 9 нагнетателя смазки Это дает возможность совместить а одном узле нагнетателя функции опорного подшипника и переместителя смазки. Выполнение ротора в виде конического винта увеличивает объем перекачиваемой смазки. 1 з п ф-лы, 3 ил. 4^ О СО со Фиг1 1610337 Изобретение от носится к бурению скважин и может найти применение в буровых шарошечных долотах с герметизированной маслонаполненной опорой для низкооборотного бурения. 5 Целью изобретения является повышение долговечности и упрощение конструкции долота путем совмещения функций узлов и более интенсивной смазки опор а условиях вибрации. 10 На фиг. 1 показано буровое шарошечное долото; на фиг.2 - вид А на фиг.1; на фиг.З долото, другое исполнение. Буровое шарошечное долото содержит лапы 1, радиальные 2, и расположенный 15 между концевой частью цапфы 3 и шарошкой 4 опорный 5 подшипники. Шарошки 4 установлены на лапах 1 с уплотнениями 6. В лапе 1 расположена емкость 7 со смазкой и канал 8, сообщенный с емкостью 7 и опор- 20 ным подшипником 5. Между шарошкой 4 и опорным подшипником 5 установлен с возможностью вращения шарошкой 4 нагнетатель смазки в виде ротора 9 со спиральными лопастями 10, межлопастными каналами 11 25 и сообщенными с каналами 8 а лапе межлопастными каналами 11 и радиальными 2 подшипниками, всасывающей 12 vi нагнетательной 13 полостями. Опорный подшипник 5 закреплен на роторе 9 нагнетателя смаз- 30 ки. Ротор 9 может быть выполнен в виде упругого конического винта 14, расположенного в коническом отверстии 15, выполнен35 ном в концевой части цапфы 3. Долото работает следующим образом. При вращении долота в скважине шарошки 4 перекатываются по его забою и вооружением отделяют частицы породы от массива. При вращении шарошки 4 смазка 40 из емкости 7 через канал 8 подается в полость шарошки 4 В нагнетателе 9 смазка приобретает напор и под давлением через пазы подается к поверхностям трения между шарошкой и цапфой. Смазочная жид- 45 кость, проходя через сообщающиеся пазы, смазывает, охлаждает поверхности цапфы 3 и шарошки 4 и через отводное отверстие перетекает в канал 8 цапфы 3, откуда пода50 ется к нагнетателю 9. Уплотнение 6 препятствует выходу смазки из полости шарошки. Некоторые неизбежные утечки из уплотнения 6 компенсируются из смазочной емкости 7. Расположение нагнетателя 9 смазки между шарошкой 4 и опорным подшипником 5 и закрепление опорного подшипника 5 на роторе 9 нагнетателя смазки дает возможность совместить в одном узле нагнетателя функции опорного подшипника и переместителя смазки, а выполнение ротора в виде конического винта увеличивает объем перекачиваемой смазки. Выполнение винта 14 из упругого материала дает возможность устойчивой работы нагнетателя в условиях вибрации и биения шарошки 4. Формула изобретения 1. Буровое шарошечное долото, содержащее лапы, радиальные и расположенные между концевой частью цапфы и шарошкой опорные подшипники, установленные на лапах шарошки с уплотнениями, расположенные в лапе емкость со смазкой и канал, сообщенный с емкостью и опорным подшипником и расположенный между шарошкой и цапфой, нагнетатель смазки, установленный с возможностью вращения шарошкой, в виде ротора со спиральными лопастями, межлопастными каналами и сообщенными с каналом в лапе межлопастными каналами и радиальными подшипниками, всасывающей и нагнетательной полостями, о т л и ч а ю щ е е с я тем,что, с целью повышения долговечности и упрощения конструкции долота путем совмещения функций узлов, нагнетатель смазки установлен между опорным подшипником и шарошкой, а опорный подшипник закреплен на роторе нагнетателя смазки. 2. Долото по п.1, о т л и ч а ю щ е е с я тем, что. с целью повышения долговечности долота путем более интенсивной смазки опор в условиях вибрации, ротор нагнетателя выполнен в виде упругого конического винта, а концевая часть цапфы выполнена с соосным коническим отверстием, в котором расположен ротор нагнетателя. 1640337 Вид А Wuzl Фиг. 3 Редактор М.Рогулич Составитель А.Скалунов Техред М.Мор.гентал Корректор Л.Патай Заказ 1005 Тираж 375 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина. 101
