Пінний газоочисник

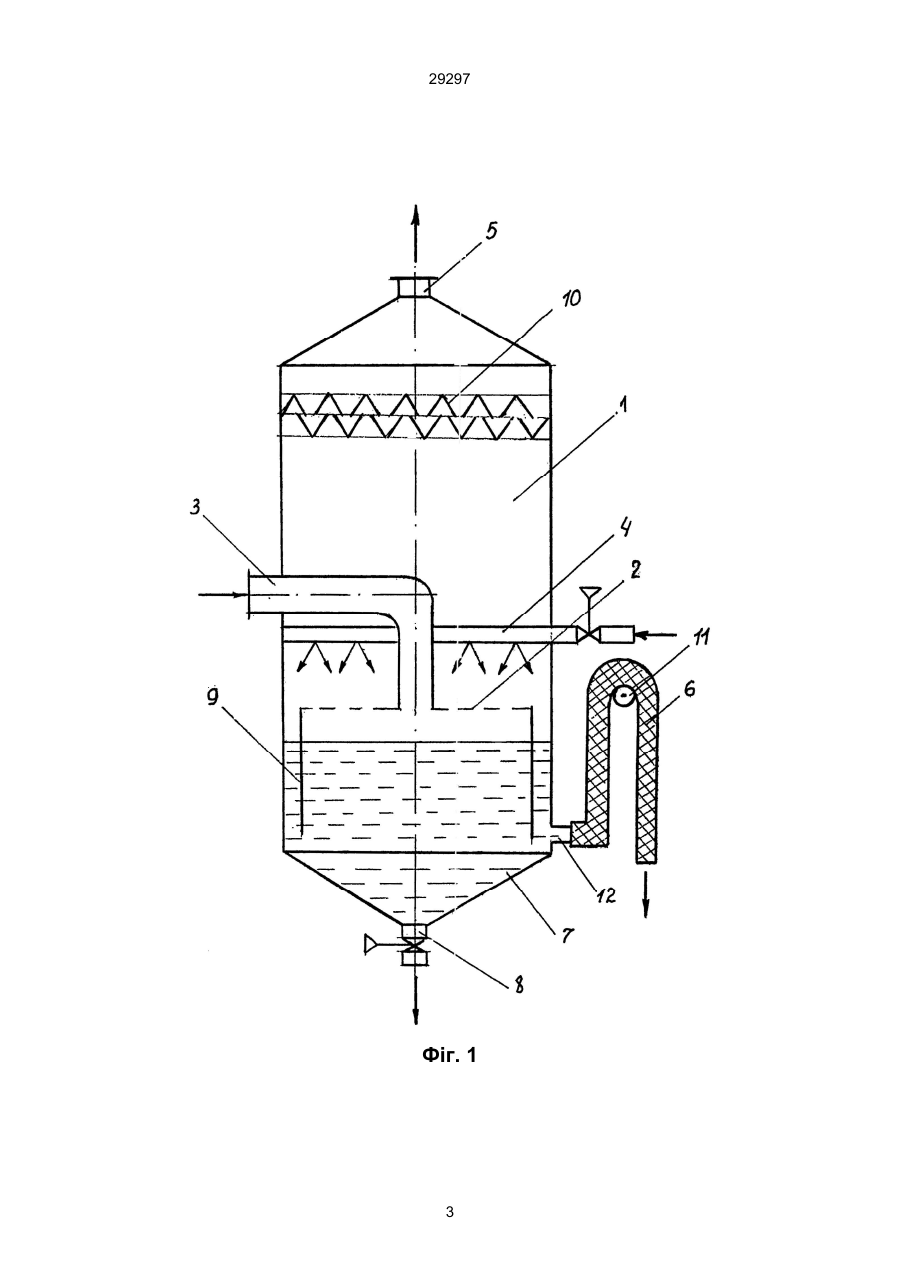

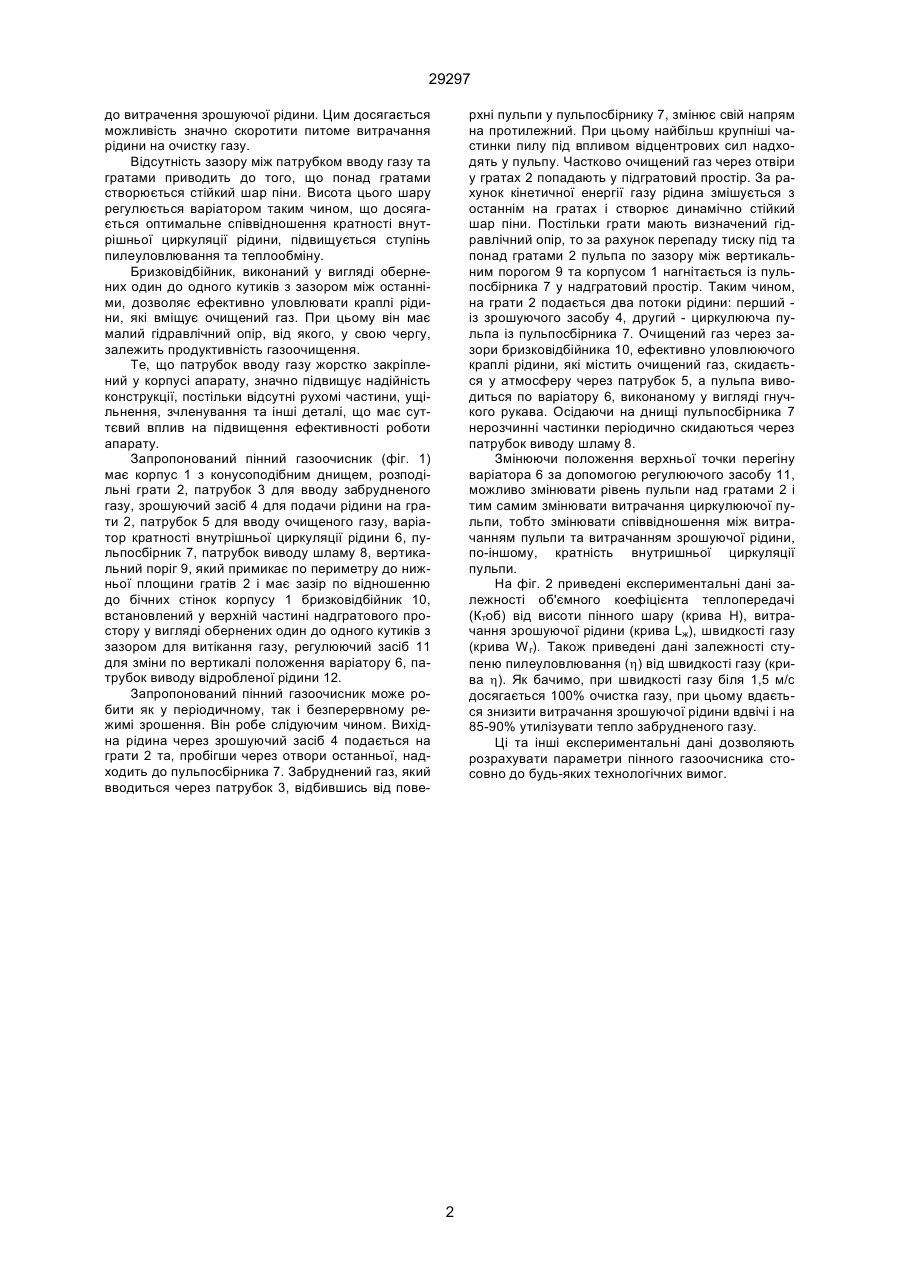

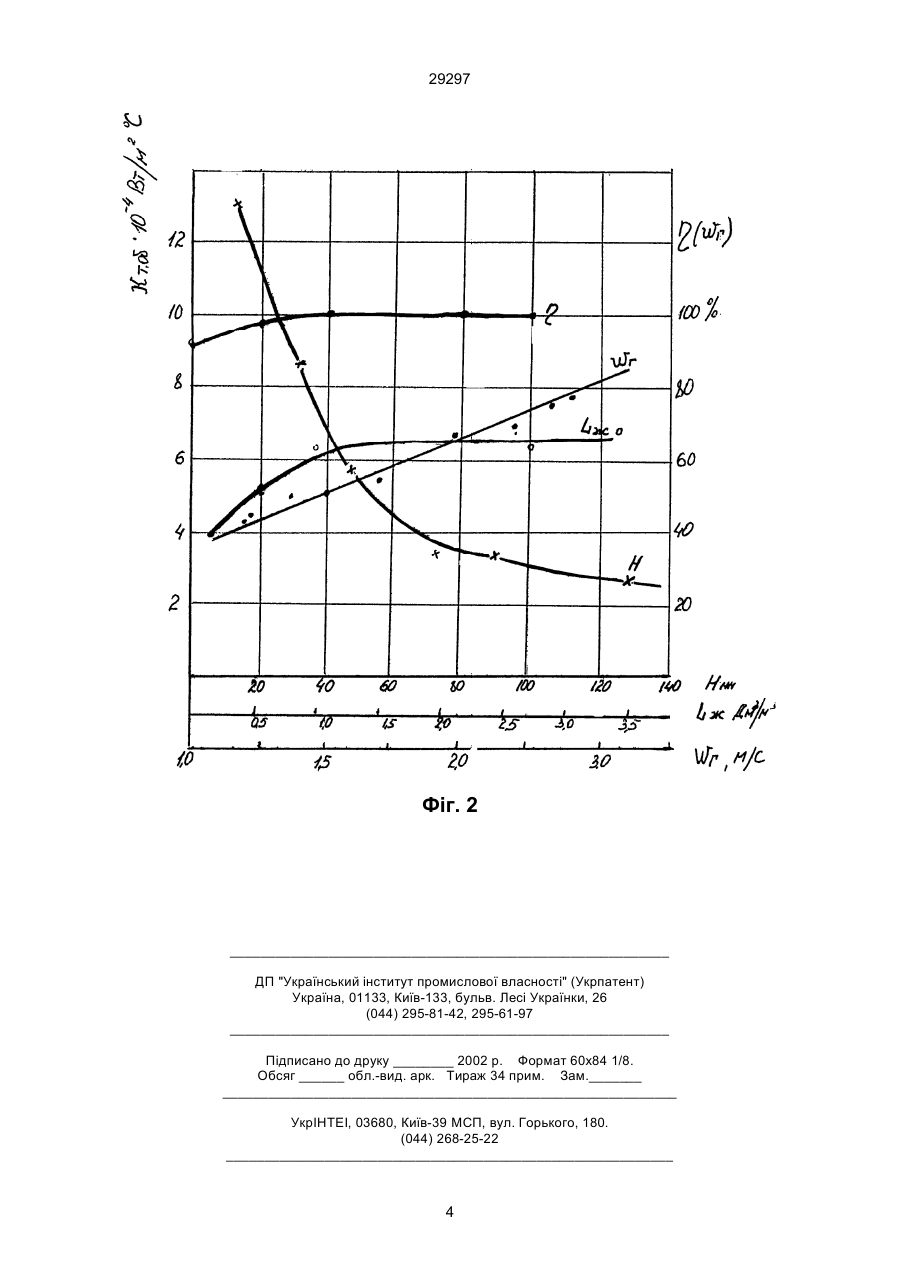

Пінний газоочисник, включаючий корпус, грати, встановлені з зазором до бічних стінок, патруб 29297 до витрачення зрошуючої рідини. Цим досягається можливість значно скоротити питоме витрачання рідини на очистку газу. Відсутність зазору між патрубком вводу газу та гратами приводить до того, що понад гратами створюється стійкий шар піни. Висота цього шару регулюється варіатором таким чином, що досягається оптимальне співвідношення кратності внутрішньої циркуляції рідини, підвищується ступінь пилеуловлювання та теплообміну. Бризковідбійник, виконаний у вигляді обернених один до одного кутиків з зазором між останніми, дозволяє ефективно уловлювати краплі рідини, які вміщує очищений газ. При цьому він має малий гідравлічний опір, від якого, у свою чергу, залежить продуктивність газоочищення. Те, що патрубок вводу газу жорстко закріплений у корпусі апарату, значно підвищує надійність конструкції, постільки відсутні рухомі частини, ущільнення, зчленування та інші деталі, що має суттєвий вплив на підвищення ефективності роботи апарату. Запропонований пінний газоочисник (фіг. 1) має корпус 1 з конусоподібним днищем, розподільні грати 2, патрубок 3 для вводу забрудненого газу, зрошуючий засіб 4 для подачи рідини на грати 2, патрубок 5 для вводу очищеного газу, варіатор кратності внутрішньої циркуляції рідини 6, пульпосбірник 7, патрубок виводу шламу 8, вертикальний поріг 9, який примикає по периметру до нижньої площини гратів 2 і має зазір по відношенню до бічних стінок корпусу 1 бризковідбійник 10, встановлений у верхній частині надгратового простору у вигляді обернених один до одного кутиків з зазором для витікання газу, регулюючий засіб 11 для зміни по вертикалі положення варіатору 6, патрубок виводу відробленої рідини 12. Запропонований пінний газоочисник може робити як у періодичному, так і безперервному режимі зрошення. Він робе слідуючим чином. Вихідна рідина через зрошуючий засіб 4 подається на грати 2 та, пробігши через отвори останньої, надходить до пульпосбірника 7. Забруднений газ, який вводиться через патрубок 3, відбившись від пове рхні пульпи у пульпосбірнику 7, змінює свій напрям на протилежний. При цьому найбільш крупніші частинки пилу під впливом відцентрових сил надходять у пульпу. Частково очищений газ через отвіри у гратах 2 попадають у підгратовий простір. За рахунок кінетичної енергії газу рідина змішується з останнім на гратах і створює динамічно стійкий шар піни. Постільки грати мають визначений гідравлічний опір, то за рахунок перепаду тиску під та понад гратами 2 пульпа по зазору між вертикальним порогом 9 та корпусом 1 нагнітається із пульпосбірника 7 у надгратовий простір. Таким чином, на грати 2 подається два потоки рідини: перший із зрошуючого засобу 4, другий - циркулююча пульпа із пульпосбірника 7. Очищений газ через зазори бризковідбійника 10, ефективно уловлюючого краплі рідини, які містить очищений газ, скидається у атмосферу через патрубок 5, а пульпа виводиться по варіатору 6, виконаному у вигляді гнучкого рукава. Осідаючи на днищі пульпосбірника 7 нерозчинні частинки періодично скидаються через патрубок виводу шламу 8. Змінюючи положення верхньої точки перегіну варіатора 6 за допомогою регулюючого засобу 11, можливо змінювати рівень пульпи над гратами 2 і тим самим змінювати витрачання циркулюючої пульпи, тобто змінювати співвідношення між витрачанням пульпи та витрачанням зрошуючої рідини, по-іншому, кратність внутришньої циркуляції пульпи. На фіг. 2 приведені експериментальні дані залежності об'ємного коефіцієнта теплопередачі (Ктоб) від висоти пінного шару (крива Н), витрачання зрошуючої рідини (крива Lж), швидкості газу (крива Wг). Також приведені дані залежності ступеню пилеуловлювання (h) від швидкості газу (крива h). Як бачимо, при швидкості газу біля 1,5 м/с досягається 100% очистка газу, при цьому вдається знизити витрачання зрошуючої рідини вдвічі і на 85-90% утилізувати тепло забрудненого газу. Ці та інші експериментальні дані дозволяють розрахувати параметри пінного газоочисника стосовно до будь-яких технологічних вимог. 2 29297 Фіг. 1 3 29297 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
