Граблина ротаційних граблів

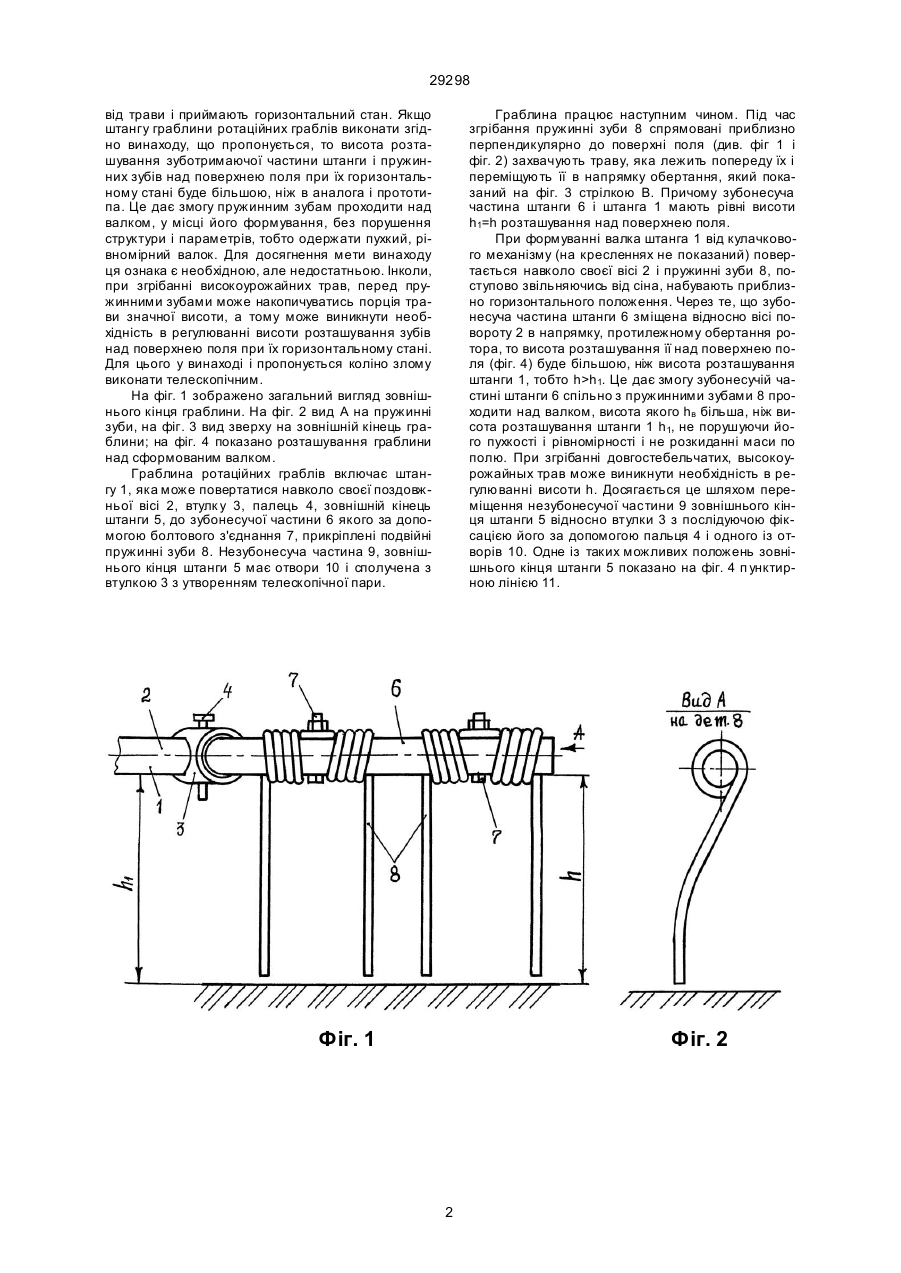

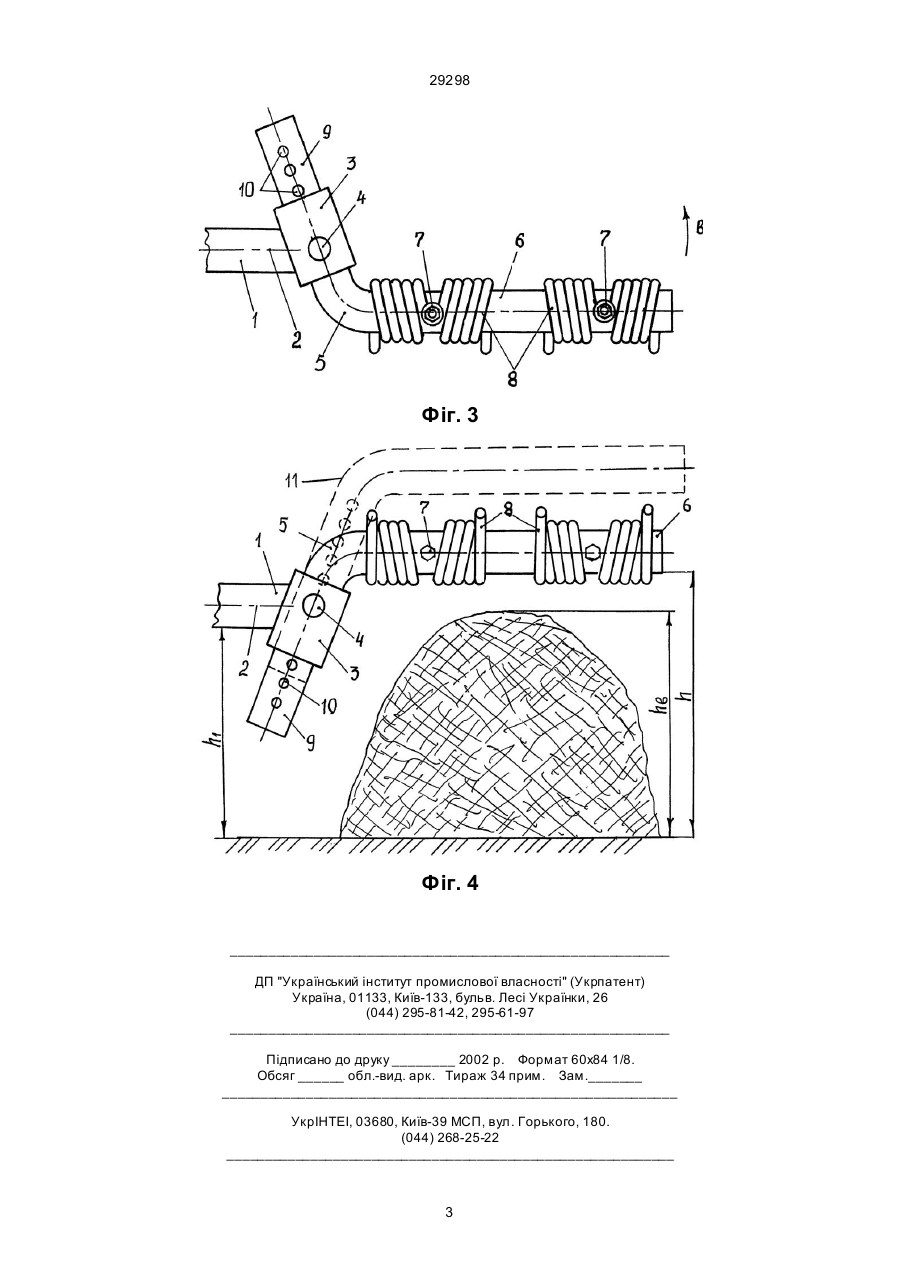

Граблина ротаційних граблів, що містить подвійні пружинні зуби, які за допомогою болтового з'єднання прикріплені до зубонесучої частини колінчастої телескопічної штанги, яка відрізняється тим, що зубонесуча частина штанги зміщена відносно її вісі повороту в напрямку протилежному обертання ротора, а телескопічне з'єднання штанги розташоване на коліні злому. (19) (21) 98052327 (22) 06.05.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Кондратюк Дмитро Гнатович, Бабич Анатолій Олександрович, Гарькавий Анатолій Дмитрович (73) ІНСТИТУТ КОРМІВ УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК 29298 від трави і приймають горизонтальний стан. Якщо штангу граблини ротаційних граблів виконати згідно винаходу, що пропонується, то висота розташування зуботримаючої частини штанги і пружинних зубів над поверхнею поля при їх горизонтальному стані буде більшою, ніж в аналога і прототипа. Це дає змогу пружинним зубам проходити над валком, у місці його формування, без порушення структури і параметрів, тобто одержати пухкий, рівномірний валок. Для досягнення мети винаходу ця ознака є необхідною, але недостатньою. Інколи, при згрібанні високоурожайних трав, перед пружинними зубами може накопичуватись порція трави значної висоти, а тому може виникнути необхідність в регулюванні висоти розташування зубів над поверхнею поля при їх горизонтальному стані. Для цього у винаході і пропонується коліно злому виконати телескопічним. На фіг. 1 зображено загальний вигляд зовнішнього кінця граблини. На фіг. 2 вид А на пружинні зуби, на фіг. 3 вид зверху на зовнішній кінець граблини; на фіг. 4 показано розташування граблини над сформованим валком. Граблина ротаційних граблів включає штангу 1, яка може повертатися навколо своєї поздовжньої вісі 2, втулк у 3, палець 4, зовнішній кінець штанги 5, до зубонесучої частини 6 якого за допомогою болтового з'єднання 7, прикріплені подвійні пружинні зуби 8. Незубонесуча частина 9, зовнішнього кінця штанги 5 має отвори 10 і сполучена з втулкою 3 з утворенням телескопічної пари. Граблина працює наступним чином. Під час згрібання пружинні зуби 8 спрямовані приблизно перпендикулярно до поверхні поля (див. фіг 1 і фіг. 2) захвачують траву, яка лежить попереду їх і переміщують її в напрямку обертання, який показаний на фіг. 3 стрілкою В. Причому зубонесуча частина штанги 6 і штанга 1 мають рівні висоти h1=h розташування над поверхнею поля. При формуванні валка штанга 1 від кулачкового механізму (на кресленнях не показаний) повертається навколо своєї вісі 2 і пружинні зуби 8, поступово звільняючись від сіна, набувають приблизно горизонтального положення. Через те, що зубонесуча частина штанги 6 зміщена відносно вісі повороту 2 в напрямку, протилежному обертання ротора, то висота розташування її над поверхнею поля (фіг. 4) буде більшою, ніж висота розташування штанги 1, тобто h>h1. Це дає змогу зубонесучій частині штанги 6 спільно з пружинними зубами 8 проходити над валком, висота якого hв більша, ніж висота розташування штанги 1 h1, не порушуючи його пухкості і рівномірності і не розкиданні маси по полю. При згрібанні довгостебельчатих, высокоурожайных трав може виникнути необхідність в регулюванні висоти h. Досягається це шляхом переміщення незубонесучої частини 9 зовнішнього кінця штанги 5 відносно втулки 3 з послідуючою фіксацією його за допомогою пальця 4 і одного із отворів 10. Одне із таких можливих положень зовнішнього кінця штанги 5 показано на фіг. 4 п унктирною лінією 11. Фіг. 1 Фіг. 2 2 29298 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
