Установка для знезалізнення води

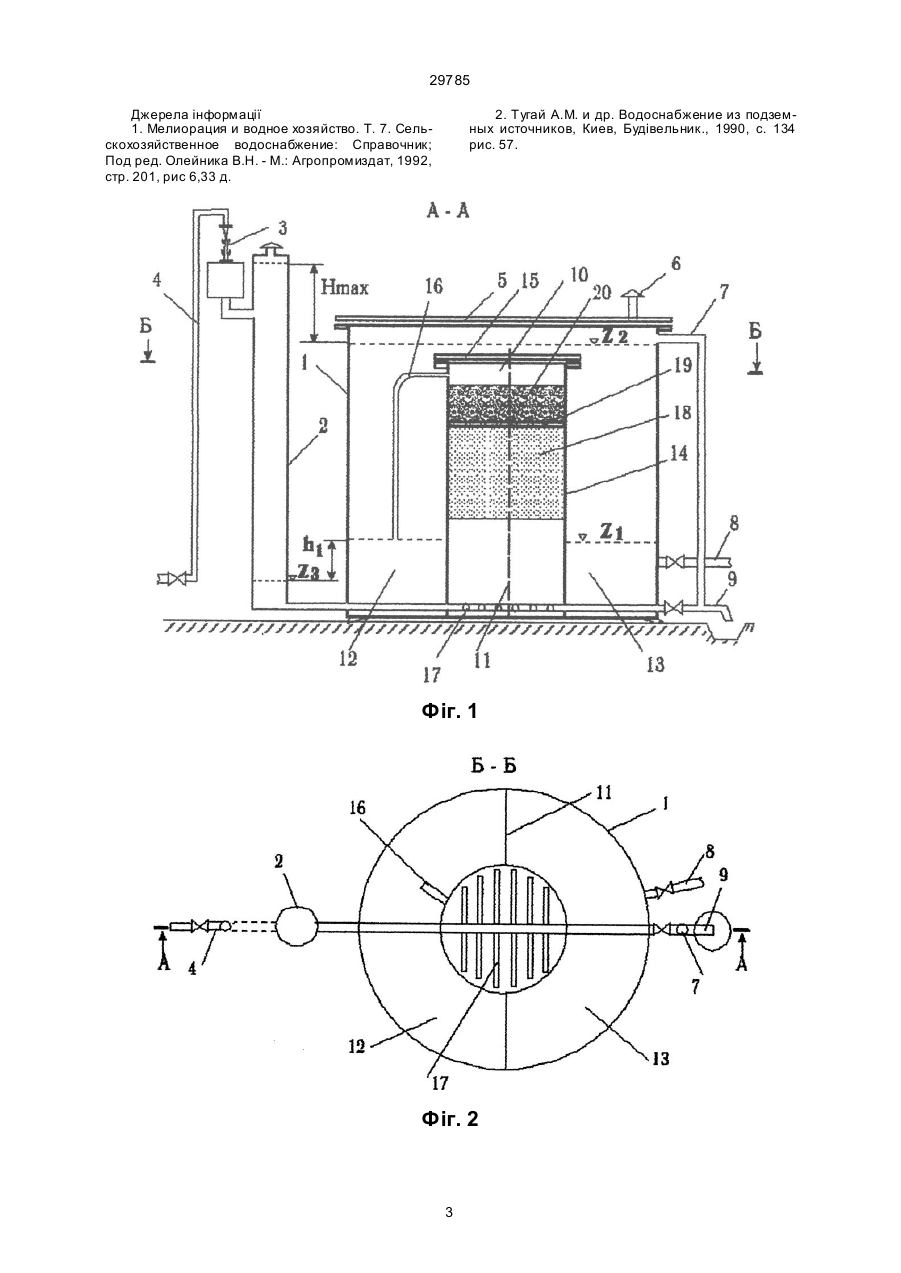

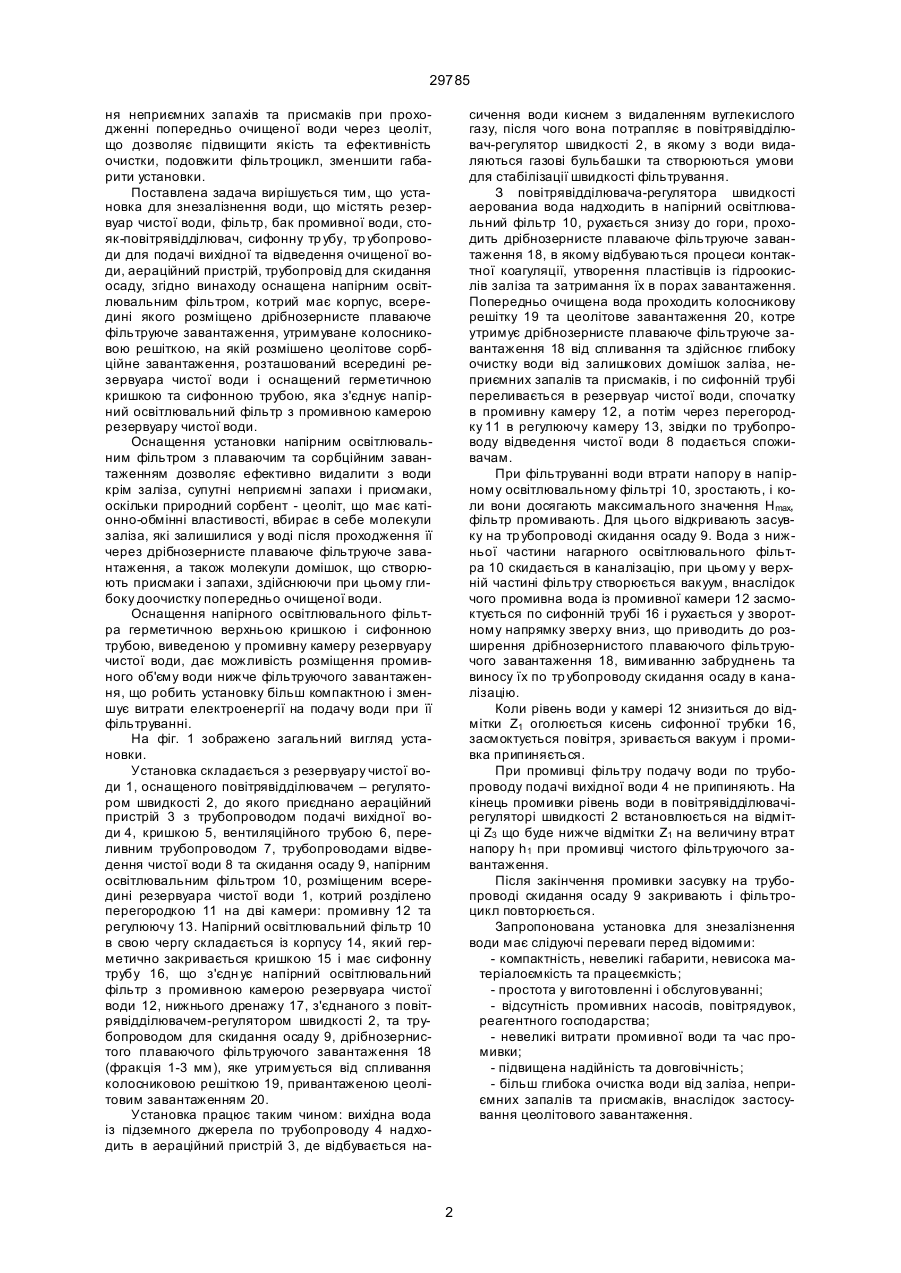

Установка для знезалізнення води, що містить резервуар чистої води, фільтр, бак промивної води, стояк-повітровідділювач, сифонну тр убку, трубопроводи для подачі вихідної та відведення очи 29785 ня неприємних запахів та присмаків при проходженні попередньо очищеної води через цеоліт, що дозволяє підвищити якість та ефективність очистки, подовжити фільтроцикл, зменшити габарити установки. Поставлена задача вирішується тим, що установка для знезалізнення води, що містять резервуар чистої води, фільтр, бак промивної води, стояк-повітрявідділювач, сифонну тр убу, тр убопроводи для подачі вихідної та відведення очищеної води, аераційний пристрій, трубопровід для скидання осаду, згідно винаходу оснащена напірним освітлювальним фільтром, котрий має корпус, всередині якого розміщено дрібнозернисте плаваюче фільтруюче завантаження, утримуване колосниковою решіткою, на якій розмішено цеолітове сорбційне завантаження, розташований всередині резервуара чистої води і оснащений герметичною кришкою та сифонною трубою, яка з'єднує напірний освітлювальний фільтр з промивною камерою резервуару чистої води. Оснащення установки напірним освітлювальним фільтром з плаваючим та сорбційним завантаженням дозволяє ефективно видалити з води крім заліза, супутні неприємні запахи і присмаки, оскільки природний сорбент - цеоліт, що має катіонно-обмінні властивості, вбирає в себе молекули заліза, які залишилися у воді після проходження її через дрібнозернисте плаваюче фільтруюче завантаження, а також молекули домішок, що створюють присмаки і запахи, здійснюючи при цьому глибоку доочистку попередньо очищеної води. Оснащення напірного освітлювального фільтра герметичною верхньою кришкою і сифонною трубою, виведеною у промивну камеру резервуару чистої води, дає можливість розміщення промивного об'єму води нижче фільтруючого завантаження, що робить установку більш компактною і зменшує витрати електроенергії на подачу води при її фільтруванні. На фіг. 1 зображено загальний вигляд установки. Установка складається з резервуару чистої води 1, оснащеного повітрявідділювачем – регулятором швидкості 2, до якого приєднано аераційний пристрій 3 з трубопроводом подачі вихідної води 4, кришкою 5, вентиляційного трубою 6, переливним трубопроводом 7, трубопроводами відведення чистої води 8 та скидання осаду 9, напірним освітлювальним фільтром 10, розміщеним всередині резервуара чистої води 1, котрий розділено перегородкою 11 на дві камери: промивну 12 та регулюючу 13. Напірний освітлювальний фільтр 10 в свою чергу складається із корпусу 14, який герметично закривається кришкою 15 і має сифонну трубу 16, що з'єдн ує напірний освітлювальний фільтр з промивною камерою резервуара чистої води 12, нижнього дренажу 17, з'єднаного з повітрявідділювачем-регулятором швидкості 2, та трубопроводом для скидання осаду 9, дрібнозернистого плаваючого фільтруючого завантаження 18 (фракція 1-3 мм), яке утримується від спливання колосниковою решіткою 19, привантаженою цеолітовим завантаженням 20. Установка працює таким чином: вихідна вода із підземного джерела по трубопроводу 4 надходить в аераційний пристрій 3, де відбувається на сичення води киснем з видаленням вуглекислого газу, після чого вона потрапляє в повітрявідділювач-регулятор швидкості 2, в якому з води видаляються газові бульбашки та створюються умови для стабілізації швидкості фільтрування. З повітрявідділювача-регулятора швидкості аерованиа вода надходить в напірний освітлювальний фільтр 10, рухається знизу до гори, проходить дрібнозернисте плаваюче фільтруюче завантаження 18, в якому відбуваються процеси контактної коагуляції, утворення пластівців із гідроокислів заліза та затримання їх в порах завантаження. Попередньо очищена вода проходить колосникову решітку 19 та цеолітове завантаження 20, котре утримує дрібнозернисте плаваюче фільтруюче завантаження 18 від спливання та здійснює глибоку очистку води від залишкових домішок заліза, неприємних запалів та присмаків, і по сифонній трубі переливається в резервуар чистої води, спочатку в промивну камеру 12, а потім через перегородку 11 в регулюючу камеру 13, звідки по трубопроводу відведення чистої води 8 подається споживачам. При фільтруванні води втрати напору в напірному освітлювальному фільтрі 10, зростають, і коли вони досягають максимального значення Н maх, фільтр промивають. Для цього відкривають засувку на тр убопроводі скидання осаду 9. Вода з нижньої частини нагарного освітлювального фільтра 10 скидається в каналізацію, при цьому у верхній частині фільтру створюється вакуум, внаслідок чого промивна вода із промивної камери 12 засмоктується по сифонній трубі 16 і рухається у зворотному напрямку зверху вниз, що приводить до розширення дрібнозернистого плаваючого фільтруючого завантаження 18, вимиванню забруднень та виносу їх по тр убопроводу скидання осаду в каналізацію. Коли рівень води у камері 12 знизиться до відмітки Z1 оголюється кисень сифонної трубки 16, засмоктується повітря, зривається вакуум і промивка припиняється. При промивці фільтру подачу води по трубопроводу подачі вихідної води 4 не припиняють. На кінець промивки рівень води в повітрявідділювачірегуляторі швидкості 2 встановлюється на відмітці Z3 що буде нижче відмітки Z1 на величину втрат напору h1 при промивці чистого фільтруючого завантаження. Після закінчення промивки засувку на трубопроводі скидання осаду 9 закривають і фільтроцикл повторюється. Запропонована установка для знезалізнення води має слідуючі переваги перед відомими: - компактність, невеликі габарити, невисока матеріалоємкість та працеємкість; - простота у виготовленні і обслуговуванні; - відсутність промивних насосів, повітрядувок, реагентного господарства; - невеликі витрати промивної води та час промивки; - підвищена надійність та довговічність; - більш глибока очистка води від заліза, неприємних запалів та присмаків, внаслідок застосування цеолітового завантаження. 2 29785 Джерела інформації 1. Мелиорация и водное хозяйство. Т. 7. Сельскохозяйственное водоснабжение: Справочник; Под ред. Олейника В.Н. - М.: Агропромиздат, 1992, стр. 201, рис 6,33 д. 2. Тугай А.М. и др. Водоснабжение из подземных источников, Киев, Будівельник., 1990, с. 134 рис. 57. Фіг. 1 Фіг. 2 3 29785 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
