Перфораційні окуляри

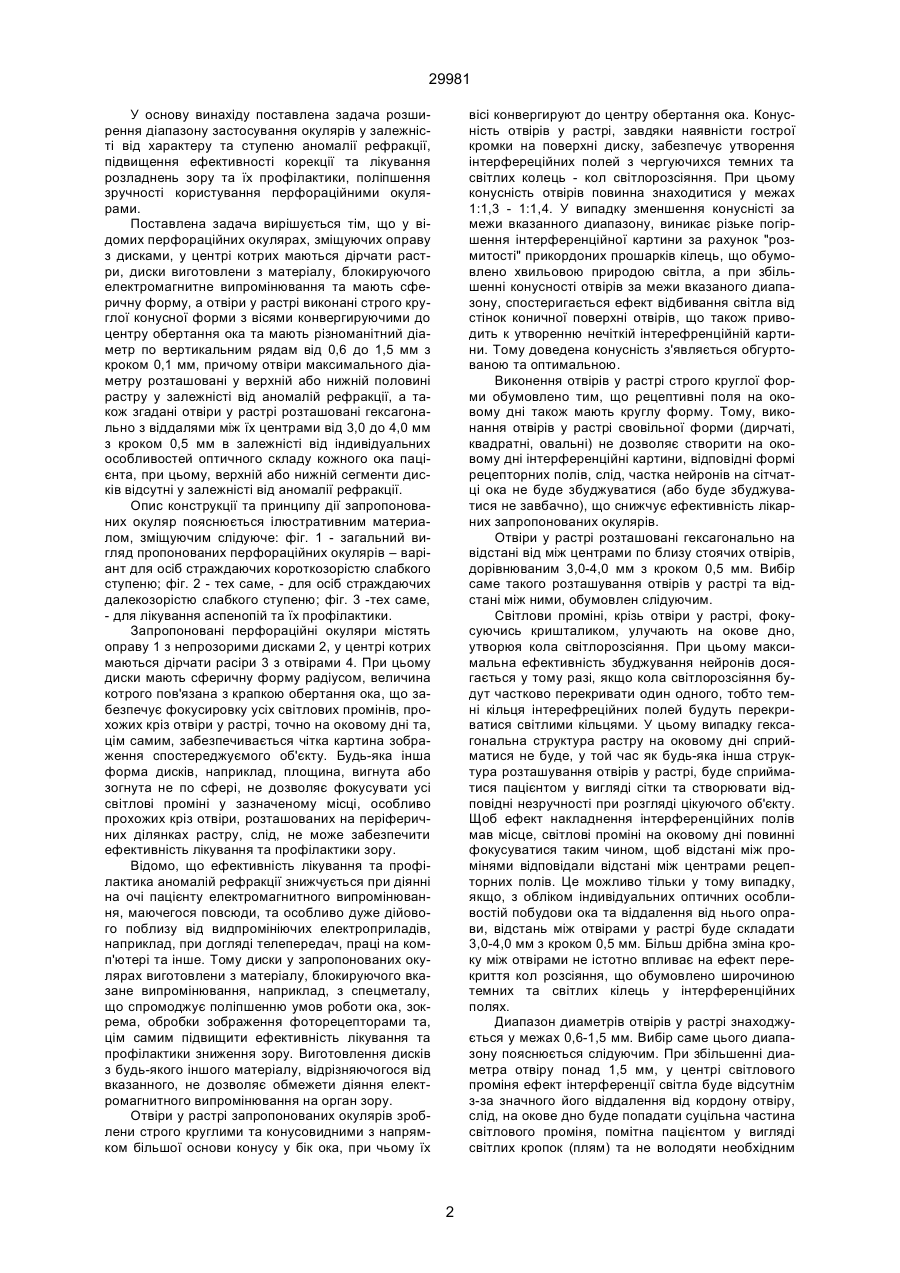

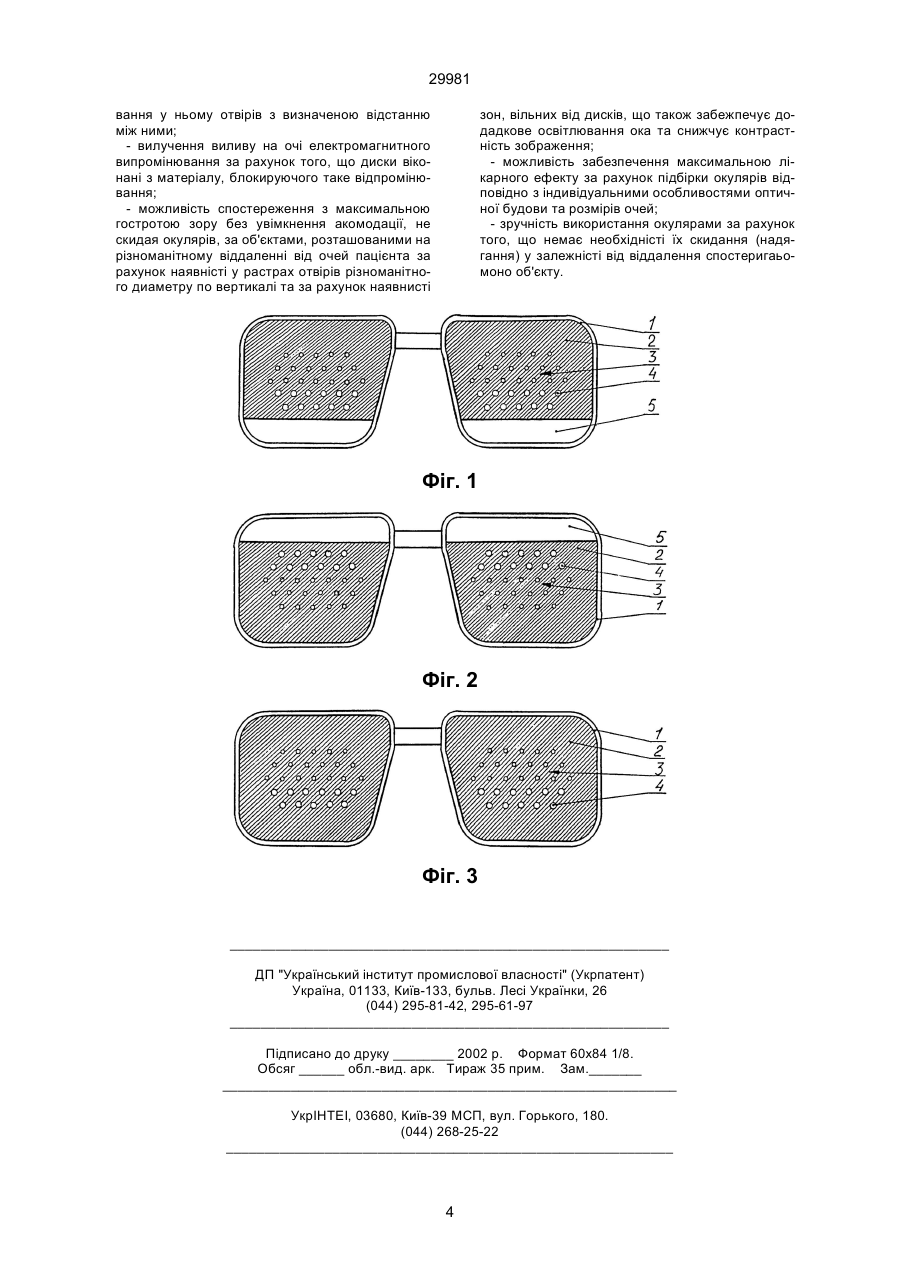

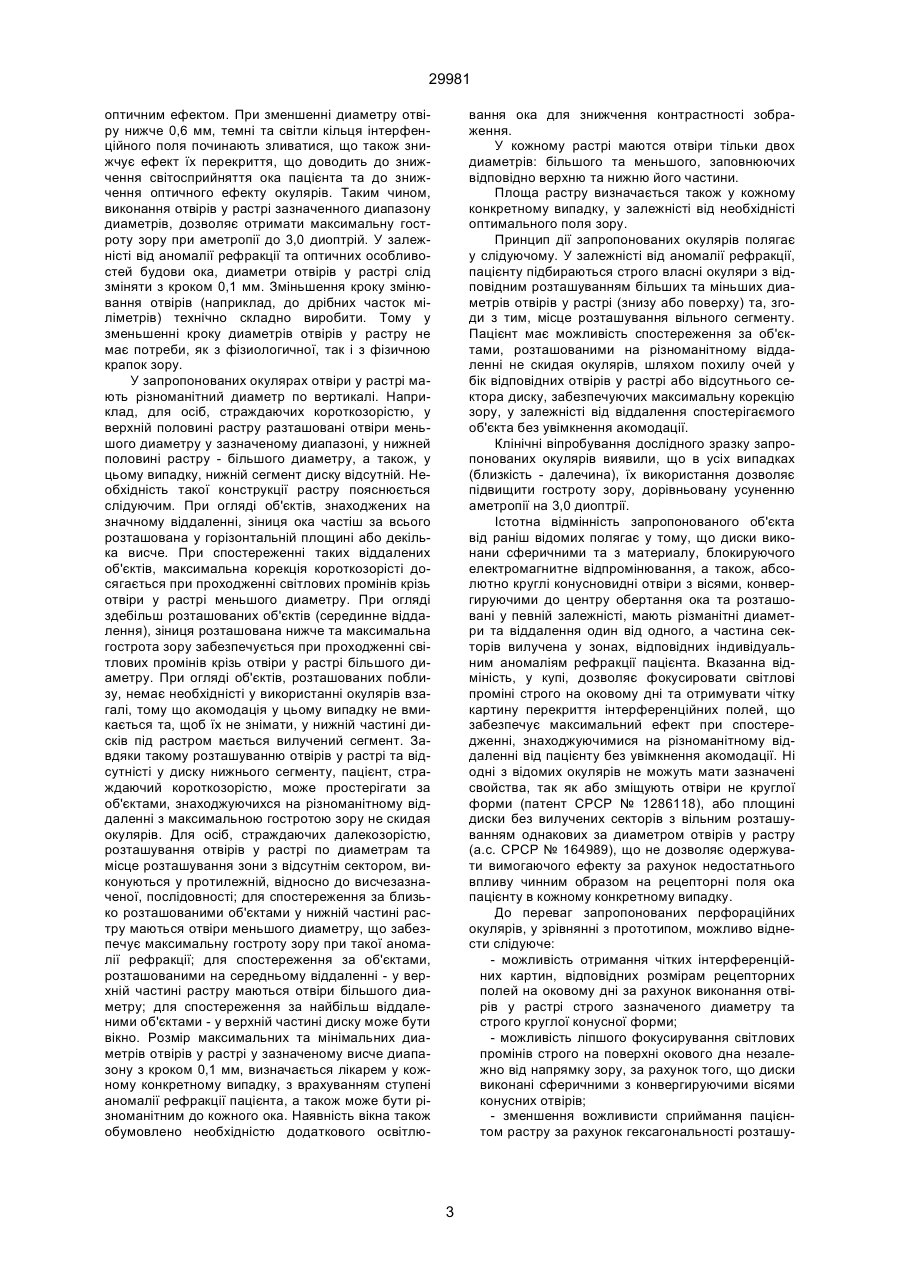

Перфораційні окуляри, що містять окулярну оправу з непрозорими дисками, у центрі яких є дірчасті растри, які відрізняються тим, що диски ви 29981 У основу винахіду поставлена задача розширення діапазону застосування окулярів у залежністі від характеру та ступеню аномалії рефракції, підвищення ефективності корекції та лікування розладнень зору та їх профілактики, поліпшення зручності користування перфораційними окулярами. Поставлена задача вирішується тім, що у відомих перфораційних окулярах, зміщуючих оправу з дисками, у центрі котрих маються дірчати растри, диски виготовлени з матеріалу, блокируючого електромагнитне випромінювання та мають сферичну форму, а отвіри у растрі виконані строго круглої конусної форми з вісями конвергируючими до центру обертання ока та мають різноманітний діаметр по вертикальним рядам від 0,6 до 1,5 мм з кроком 0,1 мм, причому отвіри максимального діаметру розташовані у верхній або нижній половині растру у залежністі від аномалій рефракції, а також згадані отвіри у растрі розташовані гексагонально з віддалями між їх центрами від 3,0 до 4,0 мм з кроком 0,5 мм в залежністі від індивідуальних особливостей оптичного складу кожного ока пацієнта, при цьому, верхній або нижній сегменти дисків відсутні у залежністі від аномалії рефракції. Опис конструкції та принципу дії запропонованих окуляр пояснюється ілюстративним материалом, зміщуючим слідуюче: фіг. 1 - загальний вигляд пропонованих перфораційних окулярів – варіант для осіб страждаючих короткозорістю слабкого ступеню; фіг. 2 - тех саме, - для осіб страждаючих далекозорістю слабкого ступеню; фіг. 3 -тех саме, - для лікування аспенопій та їх профілактики. Запропоновані перфораційні окуляри містять оправу 1 з непрозорими дисками 2, у центрі котрих маються дірчати расіри 3 з отвірами 4. При цьому диски мають сферичну форму радіусом, величина котрого пов'язана з крапкою обертання ока, що забезпечує фокусировку усіх світлових промінів, прохожих кріз отвіри у растрі, точно на оковому дні та, цім самим, забезпечивається чітка картина зображення спостереджуємого об'єкту. Будь-яка інша форма дисків, наприклад, площина, вигнута або зогнута не по сфері, не дозволяє фокусувати усі світлові проміні у зазначеному місці, особливо прохожих кріз отвіри, розташованих на періферичних ділянках растру, слід, не може забезпечити ефективність лікування та профілактики зору. Відомо, що ефективність лікування та профілактика аномалій рефракції знижчується при діянні на очі пацієнту електромагнитного випромінювання, маючегося повсюди, та особливо дуже дійового поблизу від видпромініючих електроприладів, наприклад, при догляді телепередач, праці на комп'ютері та інше. Тому диски у запропонованих окулярах виготовлени з мaтерiaлy, блокируючого вказане випромінювання, наприклад, з спецметалу, що спромоджує поліпшенню умов роботи ока, зокрема, обробки зображення фоторецепторами та, цім самим підвищити ефективність лікування та профілактики зниження зору. Виготовлення дисків з будь-якого іншого матеріалу, відрізняючогося від вказанного, не дозволяє обмежети діяння електромагнитного випромінювання на орган зору. Отвіри у растрі запропонованих окулярів зроблени строго круглими та конусовидними з напрямком більшої основи конусу у бік ока, при чьому їх вісі конвергируют до центру обертання ока. Конусність отвірів у растрі, завдяки наявністи гострої кромки на поверхні диску, забезпечує утворення інтерфереційних полей з чергуючихся темних та світлих колець - кол світлорозсіяння. При цьому конусність отвірів повинна знаходитися у межах 1:1,3 - 1:1,4. У випадку зменшення конусністі за межи вказанного диапазону, виникає різьке погіршення інтерференційної картини за рахунок "розмитості" прикордоних прошарків кілець, що обумовлено хвильовою природою світла, а при збільшенні конусності отвірів за межи вказаного диапазону, спостеригається ефект відбивання світла від стінок коничної поверхні отвірів, що також приводить к утворенню нечіткій інтерефренційній картини. Тому доведена конусність з'являється обгуртованою та оптимальною. Виконення отвірів у растрі строго круглої форми обумовлено тим, що рецептивні поля на оковому дні також мають круглу форму. Тому, виконання отвірів у растрі свовільної форми (дирчаті, квадратні, овальні) не дозволяє створити на оковому дні інтерференційні картини, відповідні формі рецепторних полів, слід, частка нейронів на сітчатці ока не буде збуджуватися (або буде збуджуватися не завбачно), що снижчує ефективність лікарних запропонованих окулярів. Отвіри у растрі розташовані гексагонально на відстані від між центрами по близу стоячих отвірів, дорівнюваним 3,0-4,0 мм з кроком 0,5 мм. Вибір саме такого розташування отвірів у растрі та відстані між ними, обумовлен слідуючим. Світлови проміні, крізь отвіри у растрі, фокусуючись кришталиком, улучають на окове дно, утворюя кола світлорозсіяння. При цьому максимальна ефективність збуджування нейронів досягається у тому разі, якщо кола світлорозсіяння будут частково перекривати один одного, тобто темні кільця інтерефреційних полей будуть перекриватися світлими кільцями. У цьому випадку гексагональна структура растру на оковому дні сприйматися не буде, у той час як будь-яка інша структура розташування отвірів у растрі, буде сприйматися пацієнтом у вигляді сітки та створювати відповідні незручності при розгляді цікуючого об'єкту. Щоб ефект накладнення інтерференційних полів мав місце, світлові проміні на оковому дні повинні фокусуватися таким чином, щоб відстані між промінями відповідали відстані між центрами рецепторних полів. Це можливо тільки у тому випадку, якщо, з обліком індивідуальних оптичних особливостій побудови ока та віддалення від нього оправи, відстань між отвірами у растрі буде складати 3,0-4,0 мм з кроком 0,5 мм. Більш дрібна зміна кроку між отвірами не істотно впливає на ефект перекриття кол розсіяння, що обумовлено широчиною темних та світлих кілець у інтерференційних полях. Диапазон диаметрів отвірів у растрі знаходжується у межах 0,6-1,5 мм. Вибір саме цього диапазону пояснюється слідуючим. При збільшенні диаметра отвіру понад 1,5 мм, у центрі світлового проміня ефект інтерференції світла буде відсутнім з-за значного його віддалення від кордону отвіру, слід, на окове дно буде попадати суцільна частина світлового проміня, помітна пацієнтом у вигляді світлих кропок (плям) та не володяти необхідним 2 29981 оптичним ефектом. При зменшенні диаметру отвіру нижче 0,6 мм, темні та світли кільця інтерфенційного поля починають зливатися, що також знижчує ефект їх перекриття, що доводить до знижчення світосприйняття ока пацієнта та до знижчення оптичного ефекту окулярів. Таким чином, виконання отвірів у растрі зазначенного диапазону диаметрів, дозволяє отримати максимальну гостроту зору при аметропії до 3,0 диоптрій. У залежністі від аномалії рефракції та оптичних особливостей будови ока, диаметри отвірів у растрі слід зміняти з кроком 0,1 мм. Зміньшення кроку змінювання отвірів (наприклад, до дрібних часток міліметрів) технічно складно виробити. Тому у зменьшенні кроку диаметрів отвірів у растру не має потреби, як з фізиологичної, так і з фізичною крапок зору. У запропонованих окулярах отвіри у растрі мають різноманітний диаметр по вертикалі. Наприклад, для осіб, страждаючих короткозорістю, у верхній половині растру разташовані отвіри меньшого диаметру у зазначеному диапазоні, у нижней половині растру - більшого диаметру, а також, у цьому випадку, нижній сегмент диску відсутній. Необхідність такої конструкції растру пояснюється слідуючим. При огляді об'єктів, знаходжених на значному віддаленні, зіниця ока частіш за всього розташована у горізонтальній площині або декілька висче. При спостереженні таких віддалених об'єктів, максимальна корекція короткозорісті досягається при проходженні світлових промінів крізь отвіри у растрі меньшого диаметру. При огляді здебільш розташованих об'єктів (серединне віддалення), зіниця розташована нижче та максимальна гострота зору забезпечується при проходженні світлових промінів крізь отвіри у растрі більшого диаметру. При огляді об'єктів, розташованих поблизу, немає необхідністі у використанні окулярів взагалі, тому що акомодація у цьому випадку не вмикається та, щоб їх не знімати, у нижній частині дисків під растром мається вилучений сегмент. Завдяки такому розташуванню отвірів у растрі та відсутністі у диску нижнього сегменту, пацієнт, страждаючий короткозорістю, може простерігати за об'єктами, знаходжуючихся на різноманітному віддаленні з максимальною гостротою зору не скидая окулярів. Для осіб, страждаючих далекозорістю, розташування отвірів у растрі по диаметрам та місце розташування зони з відсутнім сектором, виконуються у протилежній, відносно до висчезазначеної, послідовності; для спостереження за близько розташованими об'єктами у нижній частині растру маються отвіри меньшого диаметру, що забезпечує максимальну гостроту зору при такої аномалії рефракції; для спостереження за об'єктами, розташованими на середньому віддаленні - у верхній частині растру маються отвіри більшого диаметру; для спостереження за найбільш віддаленими об'єктами - у верхній частині диску може бути вікно. Розмір максимальних та мінімальних диаметрів отвірів у растрі у зазначеному висче диапазону з кроком 0,1 мм, визначається лікарем у кожному конкретному випадку, з врахуванням ступені аномалії рефракції пацієнта, а також може бути різноманітним до кожного ока. Наявність вікна також обумовлено необхідністю додаткового освітлю вання ока для знижчення контрастності зображення. У кожному растрі маются отвіри тільки двох диаметрів: більшого та меньшого, заповнюючих відповідно верхню та нижню його частини. Площа растру визначається також у кожному конкретному випадку, у залежністі від необхідністі оптимального поля зору. Принцип дії запропонованих окулярів полягає у слідуючому. У залежністі від аномалії рефракції, пацієнту підбираються строго власні окуляри з відповідним розташуванням більших та міньших диаметрів отвірів у растрі (знизу або поверху) та, згоди з тим, місце розташування вільного сегменту. Пацієнт має можливість спостереження за об'єктами, розташованими на різноманітному віддаленні не скидая окулярів, шляхом похилу очей у бік відповідних отвірів у растрі або відсутнього сектора диску, забезпечуючих максимальну корекцію зору, у залежністі від віддалення спостерігаємого об'єкта без увімкнення акомодації. Клінічні віпробування дослідного зразку запропонованих окулярів виявили, що в усіх випадках (близкість - далечина), їх використання дозволяє підвищити гостроту зору, дорівньовану усуненню аметропії на 3,0 диоптрії. Істотна відмінність запропонованого об'єкта від раніш відомих полягає у тому, що диски виконани сферичними та з материалу, блокируючого електромагнитне відпромінювання, а також, абсолютно круглі конусновидні отвіри з вісями, конвергируючими до центру обертання ока та розташовані у певній залежністі, мають різманітні диаметри та віддалення один від одного, а частина секторів вилучена у зонах, відповідних індивідуальним аномаліям рефракції пацієнта. Вказанна відміність, у купі, дозволяє фокусировати світлові проміні строго на оковому дні та отримувати чітку картину перекриття інтерференційних полей, що забезпечує максимальний ефект при спостередженні, знаходжуючимися на різноманітному віддаленні від пацієнту без увімкнення акомодації. Ні одні з відомих окулярів не можуть мати зазначені свойства, так як або зміщують отвіри не круглої форми (патент СРСР № 1286118), або площині диски без вилучених секторів з вільним розташуванням однакових за диаметром отвірів у растру (а.с. СРСР № 164989), що не дозволяє одержувати вимогаючого ефекту за рахунок недостатнього впливу чинним образом на рецепторні поля ока пацієнту в кожному конкретному випадку. До переваг запропонованих перфораційних окулярів, у зрівнянні з прототипом, можливо віднести слідуюче: - можливість отримання чітких інтерференційних картин, відповідних розмірам рецепторних полей на оковому дні за рахунок виконання отвірів у растрі строго зазначеного диаметру та строго круглої конусної форми; - можливість ліпшого фокусирування світлових промінів строго на поверхні окового дна незалежно від напрямку зору, за рахунок того, що диски виконані сферичними з конвергируючими вісями конусних отвірів; - зменшення вожливисти сприймання пацієнтом растру за рахунок гексагональності розташу 3 29981 вання у ньому отвірів з визначеною відстанню між ними; - вилучення виливу на очі електромагнитного випромінювання за рахунок того, що диски віконані з матеріалу, блокируючого таке відпромінювання; - можливість спостереження з максимальною гостротою зору без увімкнення акомодації, не скидая окулярів, за об'єктами, розташованими на різноманітному віддаленні від очей пацієнта за рахунок наявністі у растрах отвірів різноманітного диаметру по вертикалі тa за рахунок наявнисті зон, вільних від дисків, що також забежпечує додадкове освітлювання ока та снижчує контрастність зображення; - можливість забезпечення максимальною лікарного ефекту за рахунок підбірки окулярів відповідно з індивідуальними особливостями оптичної будови та розмірів очей; - зручність використання окулярами за рахунок того, що немає необхідністі їх скидання (надягання) у залежністі від віддалення спостеригаьомоно об'єкту. Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
