Лопать

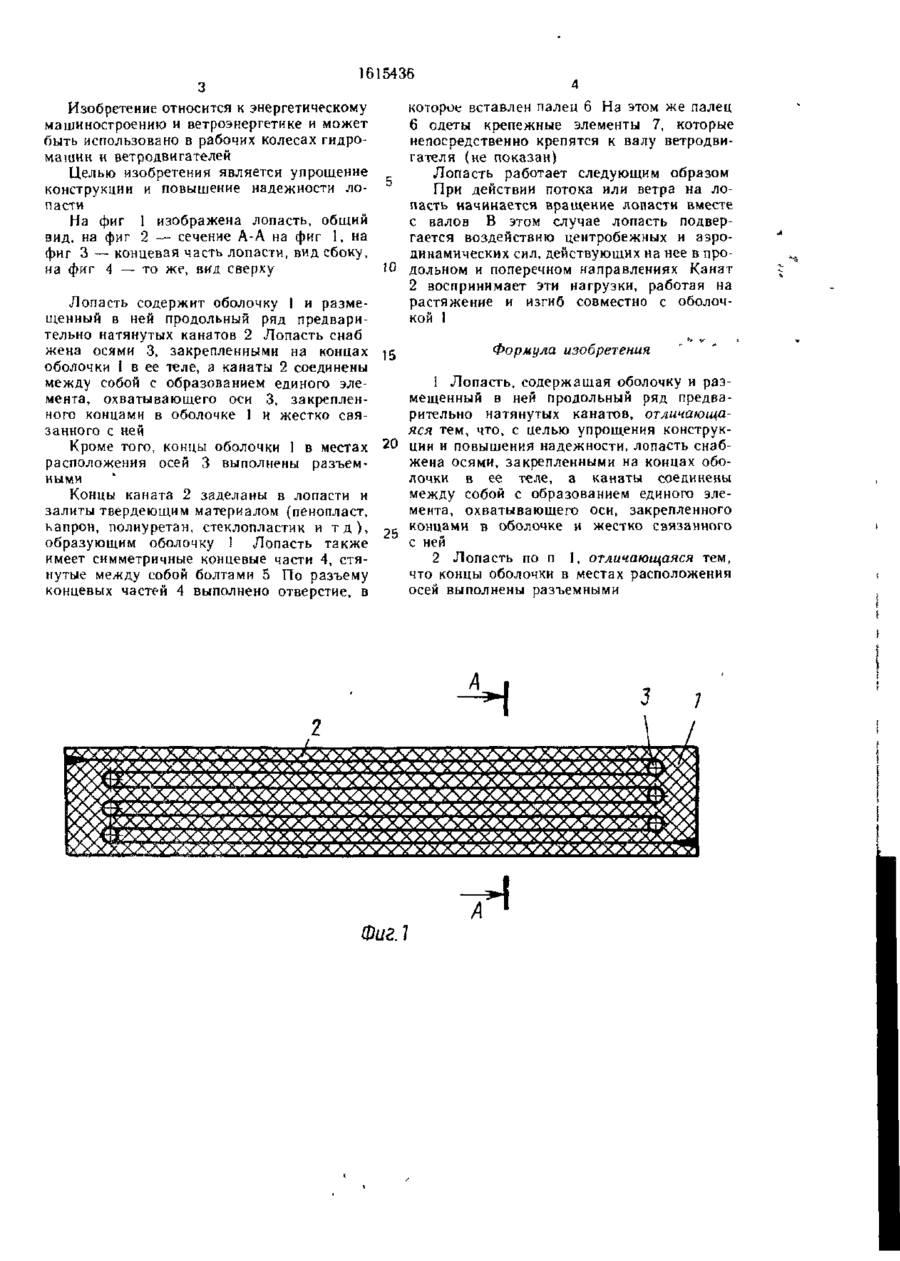

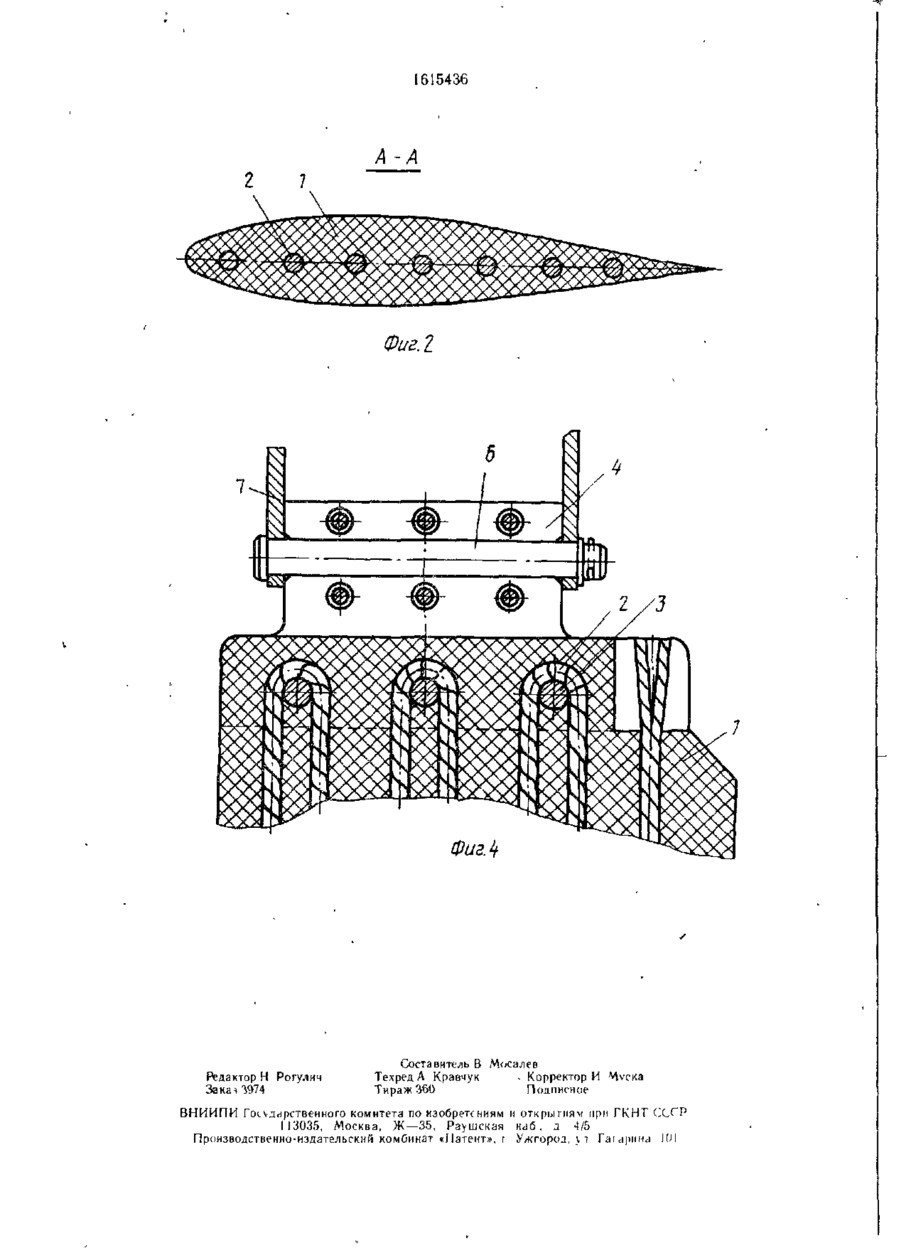

Изобретение позволяет упростить конструкцию и повысить надежность лопасти, работающей в потоке текучей среды. Вдоль оболочки I лопасти уложены канаты 2, которые образуют единый элемент и предварительно натянуты на осях 3, заделанных в оболочке по ее концам. В местах расположения осей концы оболочки выполнены разъемными. При работе канат 2 и оболочка 1, жестко связанные между собой, воспринимают центральные и аэродинамические нагрузки, повышая надежность лопасти 1 з.п. ф-лы, 4 ил. С ел ФигЗ РПФ-К 1615436 которое вставлен палец 6 На этом же палец 6 одеты крепежные элементы 7, которые непосредственно крепятся к валу ветродвигателя (не показан) Лопасть работает следующим образом При действии потока или ветра на лопасть начинается вращение лопасти вместе с валов В этом случае лопасть подвергается воздействию центробежных и аэродинамических сил, действующих на нее в продольном и поперечном направлениях Канат 2 воспринимает эти нагрузки, работая на растяжение и изгиб совместно с оболочкой 1 Изобретение относится к энергетическому машиностроению и ветроэнергетике и может быть использовано в рабочих колесах гидромашин и ветродвигателей Целью изобретения является упрощение конструкции и повышение надежности лопасти На фиг 1 изображена лопасть, общий вид. на фиг 2 — сечение А-А на фиг 1, на фиг 3 — концевая часть лопасти, вид сбоку, на фиг 4 — то же, вид сверху Лопасть содержит оболочку 1 и размещенный в ней продольный ряд предварительно натянутых канатов 2 Лопасть снаб жена осями 3, закрепленными на концах оболочки І в ее теле, а канаты 2 соединены между собой с образованием единого элемента, охватывающего оси 3, закрепленного концами в оболочке 1 и жестко связанного с ней Кроме того, концы оболочки 1 в местах расположения осей 3 выполнены разъемными Концы каната 2 заделаны в лопасти и залиты твердеющим материалом (пенопласт, капрон, полиуретан, стеклопластик и т д ) , образующим оболочку 1 Лопасть также имеет симметричные концевые части 4, стянутые между собой болтами 5 По разъему концевых частей 4 выполнено отверстие, в Формула изобретения 2 0 1 Лопасть, содержащая оболочку и размещенный в ней продольный ряд предварительно натянутых канатов, отличающаяся тем, что, с целью упрощения конструкиии и повышения надежности, лопасть снабжена осями, закрепленными на концах оболочки в ее теле, а канаты соединены между собой с образованием единого элемента, охватывающего оси, закрепленного концами в оболочке и жестко связанного с ней 2 Лопасть по п 1, отличающаяся тем, что концы оболочки в местах расположения осей выполнены разъемными Л//УУ ХЛАЛЛ/хХлЛЛЛ^ХЛЛЛЛОіГХЛ ^ у Фиг.1 1615436 A-A Фиг. I Редактор Н Рогулич За ка Составитель В Моеалев Техред А Кравчук . Корректор И М\тка Тираж 360 Подписное В Н И И П И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035, Москва, Ж — 35, Раушская н^б , д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, \i Гаирина 101
