Електростанція

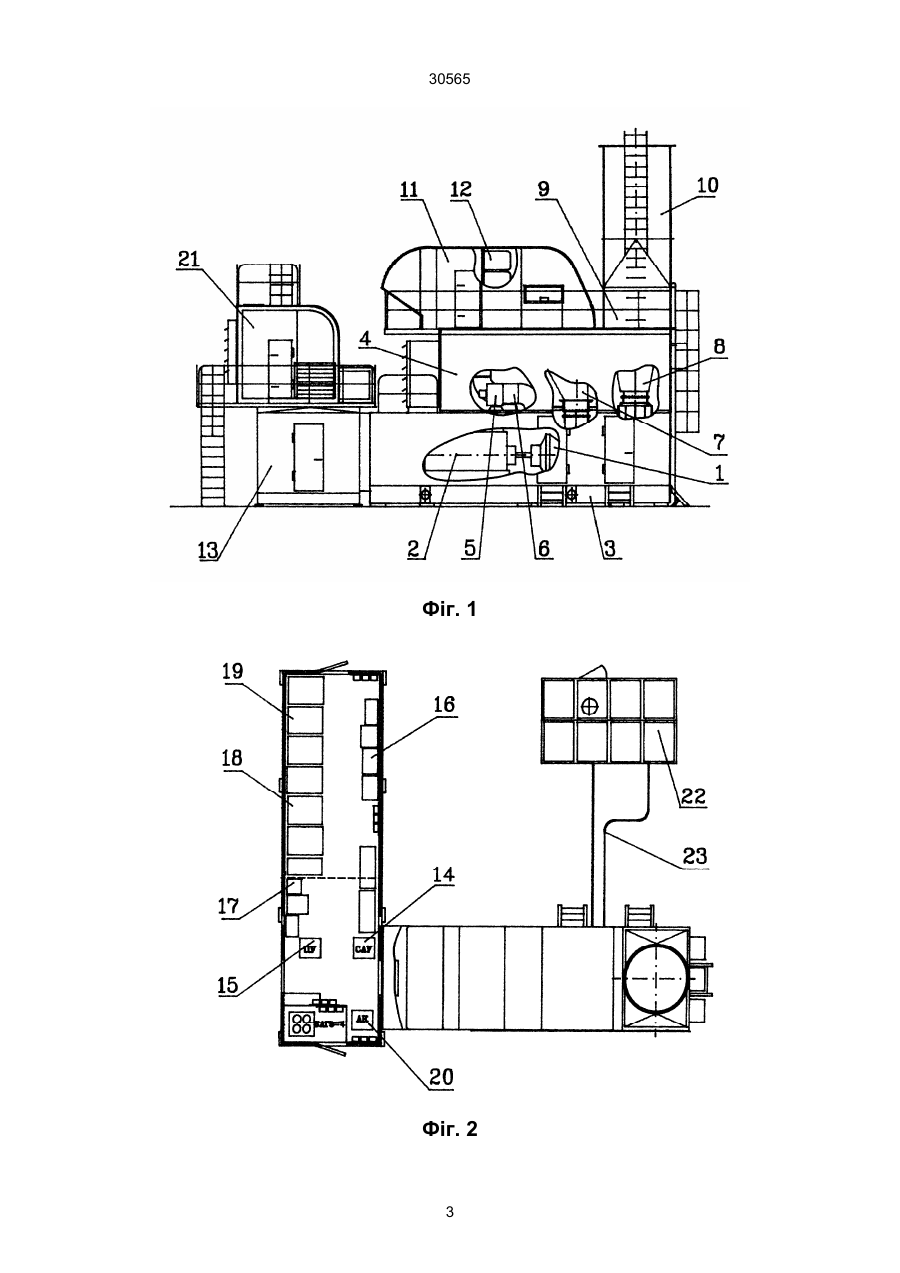

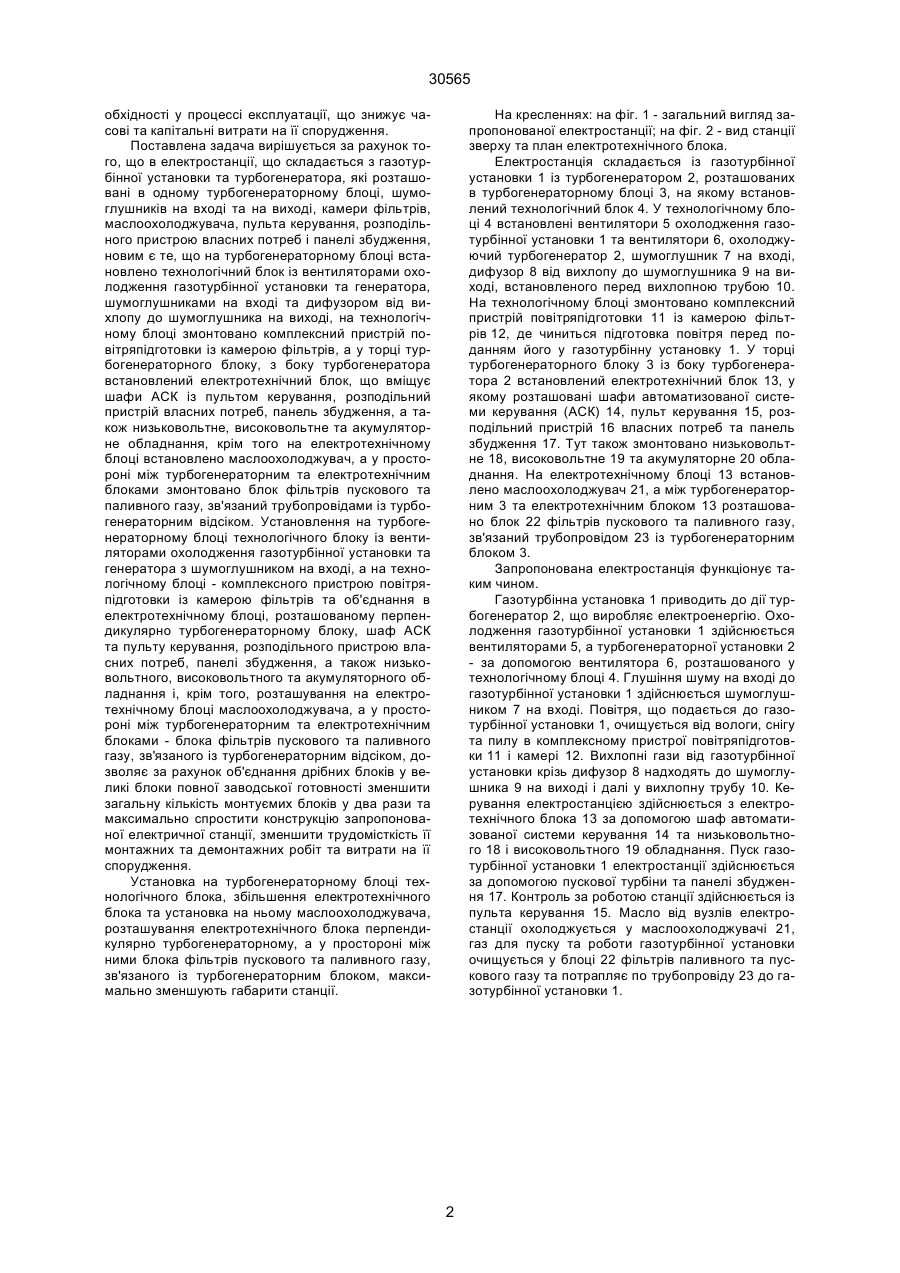

Електростанція, що вміщує газотурбінну установку та турбогенератор, розташовані в одному турбогенераторному блоці, шумоглушники на вході та виході, камеру фільтрів, маслоохолоджувач, пульт керування, розподільний пристрій власних потреб та панель збудження, яка відрізняється тим, що, на турбогенераторному блоці встановле 30565 обхідності у процессі експлуатації, що знижує часові та капітальні витрати на її спорудження. Поставлена задача вирішується за рахунок того, що в електростанції, що складається з газотурбінної установки та турбогенератора, які розташовані в одному турбогенераторному блоці, шумоглушників на вході та на виході, камери фільтрів, маслоохолоджувача, пульта керування, розподільного пристрою власних потреб і панелі збудження, новим є те, що на турбогенераторному блоці встановлено технологічний блок із вентиляторами охолодження газотурбінної установки та генератора, шумоглушниками на вході та дифузором від вихлопу до шумоглушника на виході, на технологічному блоці змонтовано комплексний пристрій повітряпідготовки із камерою фільтрів, а у торці турбогенераторного блоку, з боку турбогенератора встановлений електротехнічний блок, що вміщує шафи АСК із пультом керування, розподільний пристрій власних потреб, панель збудження, а також низьковольтне, високовольтне та акумуляторне обладнання, крім того на електротехнічному блоці встановлено маслоохолоджувач, а у простороні між турбогенераторним та електротехнічним блоками змонтовано блок фільтрів пускового та паливного газу, зв'язаний трубопровідами із турбогенераторним відсіком. Установлення на турбогенераторному блоці технологічного блоку із вентиляторами охолодження газотурбінної установки та генератора з шумоглушником на вході, а на технологічному блоці - комплексного пристрою повітряпідготовки із камерою фільтрів та об'єднання в електротехнічному блоці, розташованому перпендикулярно турбогенераторному блоку, шаф АСК та пульту керування, розподільного пристрою власних потреб, панелі збудження, а також низьковольтного, високовольтного та акумуляторного обладнання і, крім того, розташування на електротехнічному блоці маслоохолоджувача, а у простороні між турбогенераторним та електротехнічним блоками - блока фільтрів пускового та паливного газу, зв'язаного із турбогенераторним відсіком, дозволяє за рахунок об'єднання дрібних блоків у великі блоки повної заводської готовності зменшити загальну кількість монтуємих блоків у два рази та максимально спростити конструкцію запропонованої електричної станції, зменшити трудомісткість її монтажних та демонтажних робіт та витрати на її спорудження. Установка на турбогенераторному блоці технологічного блока, збільшення електротехнічного блока та установка на ньому маслоохолоджувача, розташування електротехнічного блока перпендикулярно турбогенераторному, а у простороні між ними блока фільтрів пускового та паливного газу, зв'язаного із турбогенераторним блоком, максимально зменшують габарити станції. На кресленнях: на фіг. 1 - загальний вигляд запропонованої електростанції; на фіг. 2 - вид станції зверху та план електротехнічного блока. Електростанція складається із газотурбінної установки 1 із турбогенератором 2, розташованих в турбогенераторному блоці 3, на якому встановлений технологічний блок 4. У технологічному блоці 4 встановлені вентилятори 5 охолодження газотурбінної установки 1 та вентилятори 6, охолоджуючий турбогенератор 2, шумоглушник 7 на вході, дифузор 8 від вихлопу до шумоглушника 9 на виході, встановленого перед вихлопною трубою 10. На технологічному блоці змонтовано комплексний пристрій повітряпідготовки 11 із камерою фільтрів 12, де чиниться підготовка повітря перед поданням його у газотурбінну установку 1. У торці турбогенераторного блоку 3 із боку турбогенератора 2 встановлений електротехнічний блок 13, у якому розташовані шафи автоматизованої системи керування (АСК) 14, пульт керування 15, розподільний пристрій 16 власних потреб та панель збудження 17. Тут також змонтовано низьковольтне 18, високовольтне 19 та акумуляторне 20 обладнання. На електротехнічному блоці 13 встановлено маслоохолоджувач 21, а між турбогенераторним 3 та електротехнічним блоком 13 розташовано блок 22 фільтрів пускового та паливного газу, зв'язаний трубопровідом 23 із турбогенераторним блоком 3. Запропонована електростанція функціонує таким чином. Газотурбінна установка 1 приводить до дії турбогенератор 2, що виробляє електроенергію. Охолодження газотурбінної установки 1 здійснюється вентиляторами 5, а турбогенераторної установки 2 - за допомогою вентилятора 6, розташованого у технологічному блоці 4. Глушіння шуму на вході до газотурбінної установки 1 здійснюється шумоглушником 7 на вході. Повітря, що подається до газотурбінної установки 1, очищується від вологи, снігу та пилу в комплексному пристрої повітряпідготовки 11 і камері 12. Вихлопні гази від газотурбінної установки крізь дифузор 8 надходять до шумоглушника 9 на виході і далі у вихлопну трубу 10. Керування електростанцією здійснюється з електротехнічного блока 13 за допомогою шаф автоматизованої системи керування 14 та низьковольтного 18 і високовольтного 19 обладнання. Пуск газотурбінної установки 1 електростанції здійснюється за допомогою пускової турбіни та панелі збудження 17. Контроль за роботою станції здійснюється із пульта керування 15. Масло від вузлів електростанції охолоджується у маслоохолоджувачі 21, газ для пуску та роботи газотурбінної установки очищується у блоці 22 фільтрів паливного та пускового газу та потрапляє по трубопровіду 23 до газотурбінної установки 1. 2 30565 Фіг. 1 Фіг. 2 3 30565 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
