Пристрій для індиціювання малопотужних двигунів із зовнішнім підводом теплоти

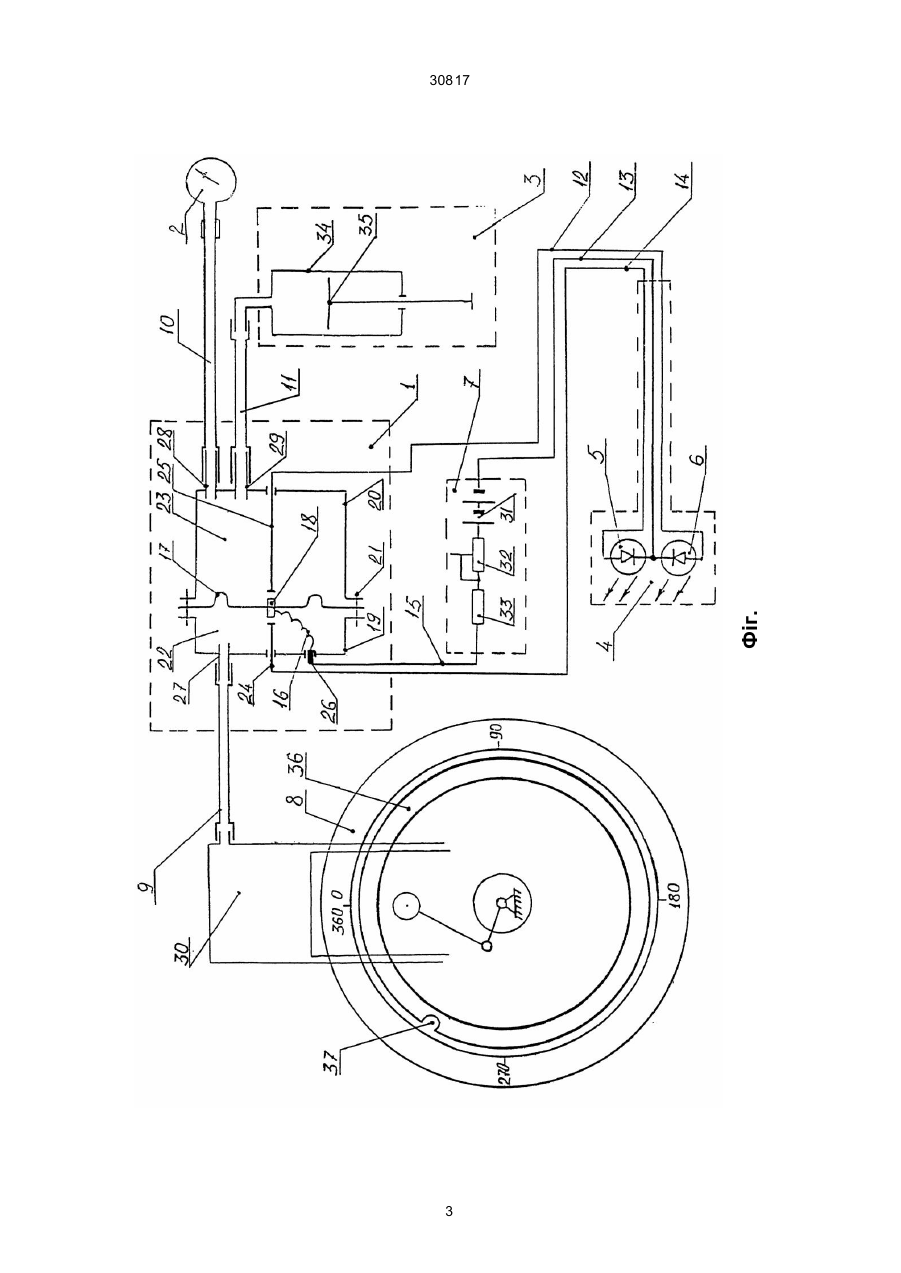

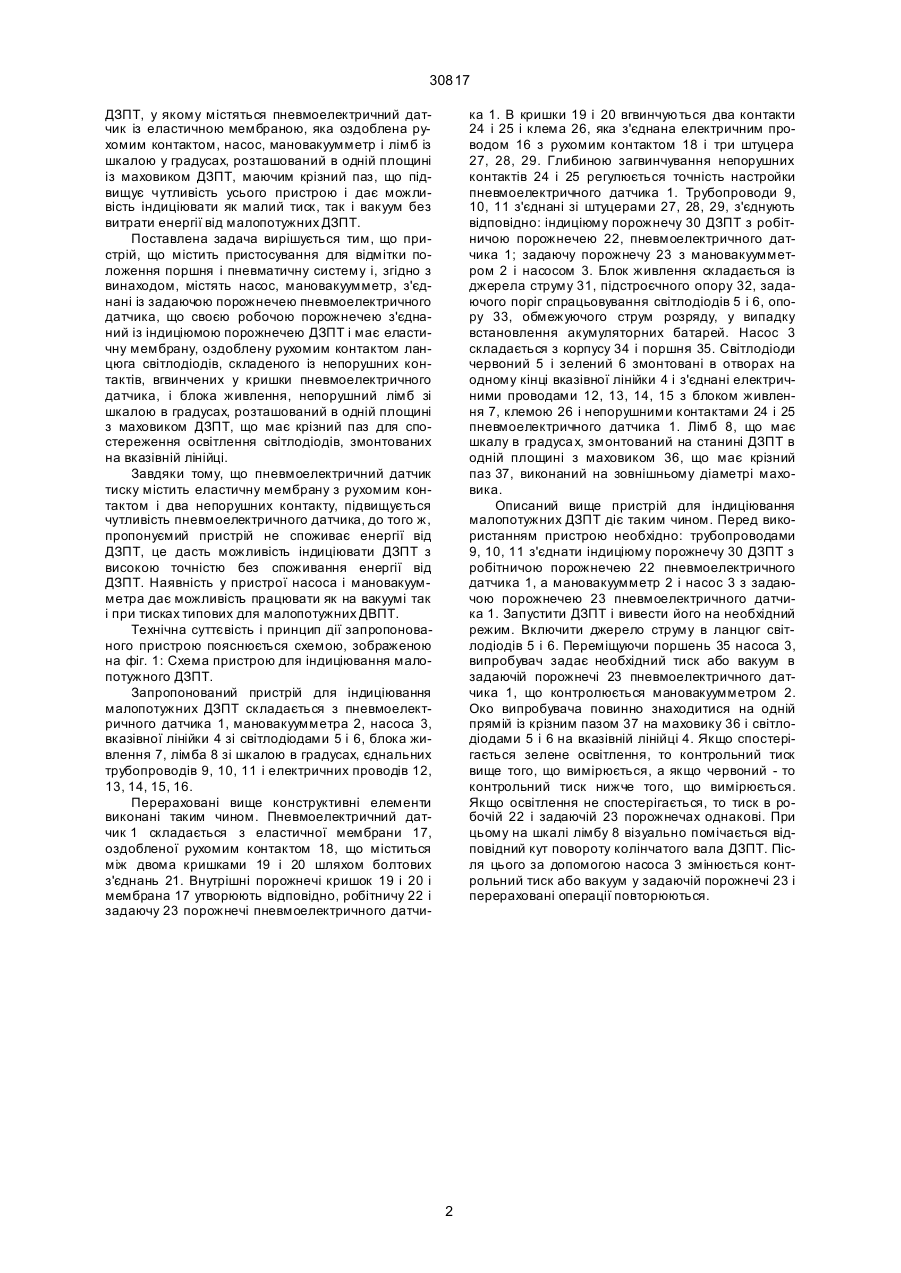

УКРАЇНА (19) UA (11) 30817 (51) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД (13) A 6 G01L23/00 видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ ІНДИЦІЮВАННЯ МАЛОПОТУЖНИХ ДВИГУНІВ ІЗ ЗОВНІШНІМ ПІД ВОДОМ ТЕПЛОТИ (13) 30817 (11) За прототип вибрано пристрій для індиціювання теплових двигунів типу МАІ-2, що містить датчик високого тиску, манометр високого тиску, записуюче пристосування і пристосування для відмітки мертвого положення поршня, пневматичної і гідравлічної систем. Манометр і датчик високого тиску змонтовані у пневматичній системі, що включає балон, кран наповнення і кран травлення, трубопроводів і через розширювальний бачок зв'язана з гідравлічною системою записуючого пристосування. Записуюче пристосування складається з вимірювального механізму і барабана з іскророзрядним приладом. Барабан, в свою чергу, з'єднаний з колінчатим валом двигуна за допомогою муфти, а через зубчату передачу і з вимірювальним механізмом. (Технічний опис інструкція по експлуатації електричного стробоскопічного індикатора типу МАІ-2 / Навчально-виробничі майстерні Московського ордена Леніна авіаційного інституту імені Серго Орджонікідзе. - М., 1960. - 134 с.). До недоліків цього пристрою відносяться: 1. Чутливість датчика тиску не може забезпечити індиціювання ДЗПТ з необхідною точністю при тисках типових для малопотужних ДЗПТ. 2. Неможливість завдання вакууму в пневматичній системі. 3. Записуюче пристосування споживає енергію індиціюмого двигуна. 4. Складність записуючого пристосування, що містить гідравлічну та іскророзрядну системи. В основу винаходу поставлена задача створення пристрою для індиціювання малопотужних UA Передбачуваний винахід відноситься до приладів для індиціювання теплових двигунів малої потужності, в частковості до приладів для індиціювання ДЗПТ і може бути використаний для індиціювання малопотужних ДЗПТ. Вже відомий пристрій для індиціювання теплових двигунів відомої фірми АВЛ (Технічний опис і інструкція по експлуатації цифрового аналізатора системи 652."AVL List Ges. m. b. H. A-8020 Graz. Kleiststrasse 48, Phone: (316) 987-0*, Telex: 3/1379, Cables: Proflist Graz-Austria Telefax: (316) 987-495 New Telex Numbers: 311379,311025, 312833), що складається з випробувального стенда, мікропроцесора автоматизації, екрана дисплея, клавіатури, панелі управління, друкувального пристрою. Випробувальний стенд в свою чергу складається з розвантажувального пристрою, комплекту кварцевих датчиків високого тиску, наприклад, типу 5QP6002 або 8QP505ca (cas), оптичного датчика кута повороту вала 364. Датчики випробувального стенду підключені до мікропроцесора автоматизації, який через панель управління управляє роботою всього стенда. В свою чергу екран дисплею відображає режими роботи стенда, що можуть коригуватися із клавіатури і друкуватися на друкарському приладі. Недоліком цього відомого пристрою є: 1. Оптичний датчик кута повороту вала 364 в процесі роботи споживає енергію індиціюмого двигуна. 2. Дуже висока вартість цифрового аналізатора системи 652. A різняється тим, що має насос, мановакууметр, з'єднані з задаючою порожнечею пневмоелектричного датчика, що своєю робітничою порожнечею з'єднаний з індиціюмою порожнечею ДЗПТ і має еластичну мембрану, оздоблену рухомим контактом ланцюга світлодіодів, складених з непорушних контактів, вгвинчених в кришки пневмоелектричного датчика, і блоку живлення, непорушний лімб, зі шкалою в градусах, розташований в одній площині з маховиком ДЗПТ, що має крізний паз для спостереження освітлення світлодіодів змонтованих на вказівній лінійці. (19) (21) 98062952 (22) 08.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Сніжко Евген Вячеславович, Байбиков Володимир Юрійович (73) ТАВРІЙСЬКА ДЕРЖАВН А АГРОТЕХНІЧНА АКАДЕМІЯ (57) Пристрій для індиціювання малопотужних двигунів із зовнішнім підводом теплоти (ДЗПТ), що містить пристосування для відмітки мертвого положення поршня, пневматичну систему, який від 30817 ДЗПТ, у якому містяться пневмоелектричний датчик із еластичною мембраною, яка оздоблена рухомим контактом, насос, мановакуумметр і лімб із шкалою у градусах, розташований в одній площині із маховиком ДЗПТ, маючим крізний паз, що підвищує чутливість усього пристрою і дає можливість індиціювати як малий тиск, так і вакуум без витрати енергії від малопотужних ДЗПТ. Поставлена задача вирішується тим, що пристрій, що містить пристосування для відмітки положення поршня і пневматичну систему і, згідно з винаходом, містять насос, мановакуумметр, з'єднані із задаючою порожнечею пневмоелектричного датчика, що своєю робочою порожнечею з'єднаний із індиціюмою порожнечею ДЗПТ і має еластичну мембрану, оздоблену рухомим контактом ланцюга світлодіодів, складеного із непорушних контактів, вгвинчених у кришки пневмоелектричного датчика, і блока живлення, непорушний лімб зі шкалою в градусах, розташований в одній площині з маховиком ДЗПТ, що має крізний паз для спостереження освітлення світлодіодів, змонтованих на вказівній лінійці. Завдяки тому, що пневмоелектричний датчик тиску містить еластичну мембрану з рухомим контактом і два непорушних контакту, підвищується чутливість пневмоелектричного датчика, до того ж, пропонуємий пристрій не споживає енергії від ДЗПТ, це дасть можливість індиціювати ДЗПТ з високою точністю без споживання енергії від ДЗПТ. Наявність у пристрої насоса і мановакуумметра дає можливість працювати як на вакуумі так і при тисках типових для малопотужних ДВПТ. Технічна суттєвість і принцип дії запропонованого пристрою пояснюється схемою, зображеною на фіг. 1: Схема пристрою для індиціювання малопотужного ДЗПТ. Запропонований пристрій для індиціювання малопотужних ДЗПТ складається з пневмоелектричного датчика 1, мановакуумметра 2, насоса 3, вказівної лінійки 4 зі світлодіодами 5 і 6, блока живлення 7, лімба 8 зі шкалою в градусах, єднальних трубопроводів 9, 10, 11 і електричних проводів 12, 13, 14, 15, 16. Перераховані вище конструктивні елементи виконані таким чином. Пневмоелектричний датчик 1 складається з еластичної мембрани 17, оздобленої рухомим контактом 18, що міститься між двома кришками 19 і 20 шляхом болтових з'єднань 21. Внутрішні порожнечі кришок 19 і 20 і мембрана 17 утворюють відповідно, робітничу 22 і задаючу 23 порожнечі пневмоелектричного датчи ка 1. В кришки 19 і 20 вгвинчуються два контакти 24 і 25 і клема 26, яка з'єднана електричним проводом 16 з рухомим контактом 18 і три штуцера 27, 28, 29. Глибиною загвинчування непорушних контактів 24 і 25 регулюється точність настройки пневмоелектричного датчика 1. Трубопроводи 9, 10, 11 з'єднані зі штуцерами 27, 28, 29, з'єднують відповідно: індиціюму порожнечу 30 ДЗПТ з робітничою порожнечею 22, пневмоелектричного датчика 1; задаючу порожнечу 23 з мановакуумметром 2 і насосом 3. Блок живлення складається із джерела струму 31, підстроєчного опору 32, задаючого поріг спрацьовування світлодіодів 5 і 6, опору 33, обмежуючого струм розряду, у випадку встановлення акумуляторних батарей. Насос 3 складається з корпусу 34 і поршня 35. Світлодіоди червоний 5 і зелений 6 змонтовані в отворах на одному кінці вказівної лінійки 4 і з'єднані електричними проводами 12, 13, 14, 15 з блоком живлення 7, клемою 26 і непорушними контактами 24 і 25 пневмоелектричного датчика 1. Лімб 8, що має шкалу в градуса х, змонтований на станині ДЗПТ в одній площині з маховиком 36, що має крізний паз 37, виконаний на зовнішньому діаметрі маховика. Описаний вище пристрій для індиціювання малопотужних ДЗПТ діє таким чином. Перед використанням пристрою необхідно: трубопроводами 9, 10, 11 з'єднати індиціюму порожнечу 30 ДЗПТ з робітничою порожнечею 22 пневмоелектричного датчика 1, а мановакуумметр 2 і насос 3 з задаючою порожнечею 23 пневмоелектричного датчика 1. Запустити ДЗПТ і вивести його на необхідний режим. Включити джерело струму в ланцюг світлодіодів 5 і 6. Переміщуючи поршень 35 насоса 3, випробувач задає необхідний тиск або вакуум в задаючій порожнечі 23 пневмоелектричного датчика 1, що контролюється мановакуумметром 2. Око випробувача повинно знаходитися на одній прямій із крізним пазом 37 на маховику 36 і світлодіодами 5 і 6 на вказівній лінійці 4. Якщо спостерігається зелене освітлення, то контрольний тиск вище того, що вимірюється, а якщо червоний - то контрольний тиск нижче того, що вимірюється. Якщо освітлення не спостерігається, то тиск в робочій 22 і задаючій 23 порожнечах однакові. При цьому на шкалі лімбу 8 візуально помічається відповідний кут повороту колінчатого вала ДЗПТ. Після цього за допомогою насоса 3 змінюється контрольний тиск або вакуум у задаючій порожнечі 23 і перераховані операції повторюються. 2 Фіг. 30817 3 30817 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
