Пристрій для перетворення сигналів

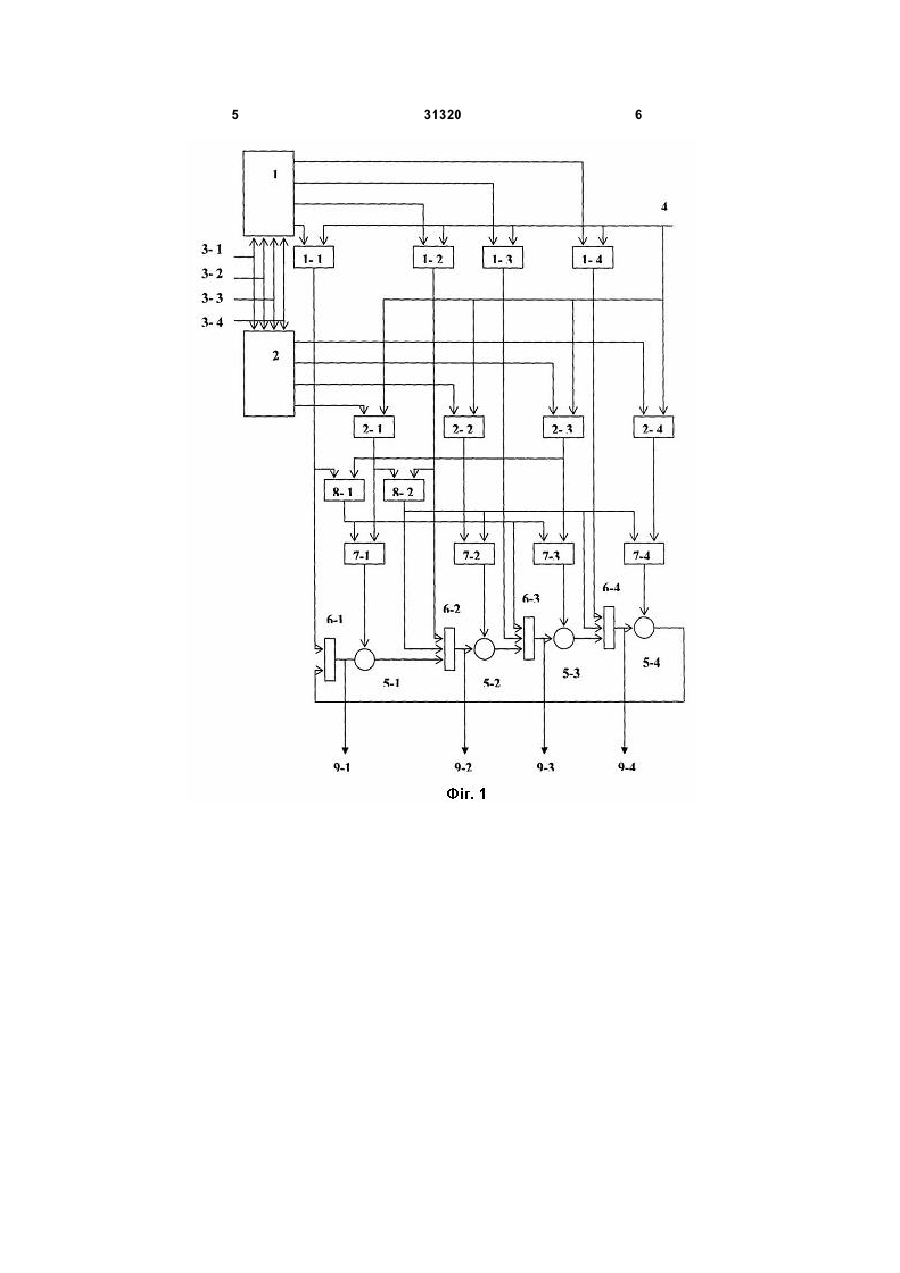

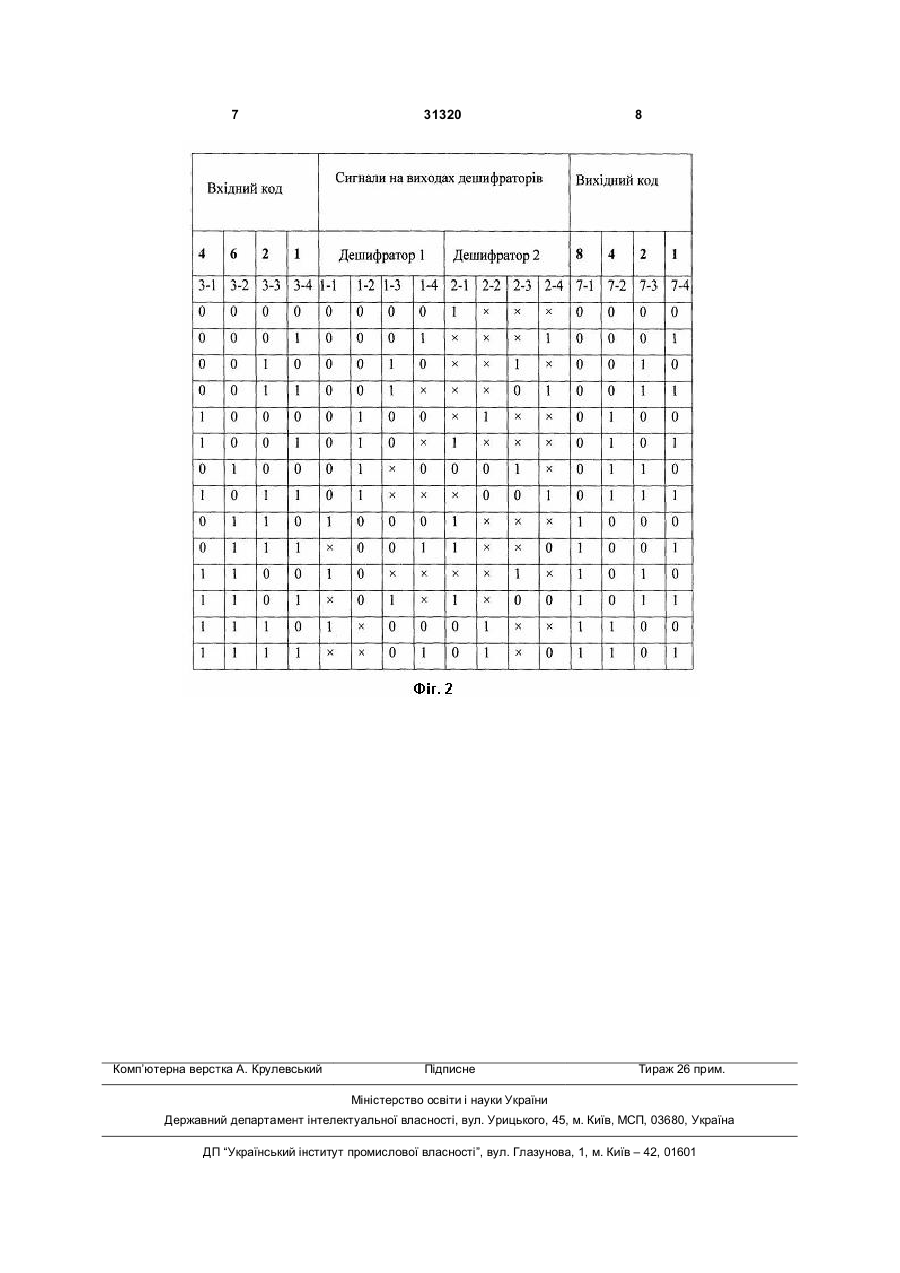

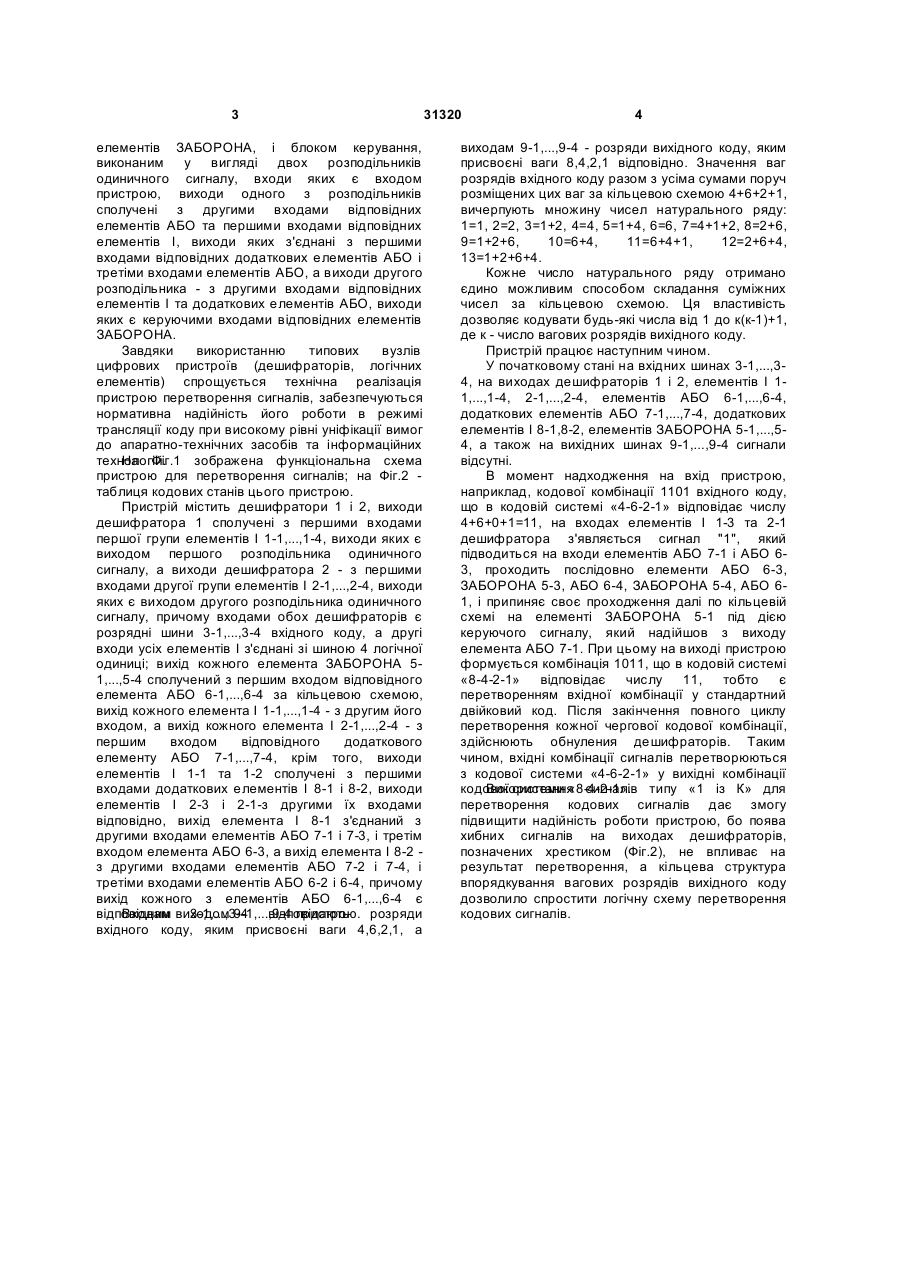

Пристрій для перетворення сигналів, який містить елементи АБО, вихід кожного з яких сполучений зі входом елемента ЗАБОРОНА і є відповідним виходом пристрою, вихід кожного елемента ЗАБОРОНА з'єднаний з першим входом 3 елементів ЗАБОРОНА, і блоком керування, виконаним у вигляді двох розподільників одиничного сигналу, входи яких є входом пристрою, виходи одного з розподільників сполучені з другими входами відповідних елементів АБО та першими входами відповідних елементів І, виходи яких з'єднані з першими входами відповідних додаткових елементів АБО і третіми входами елементів АБО, а виходи другого розподільника - з другими входами відповідних елементів І та додаткових елементів АБО, виходи яких є керуючими входами відповідних елементів ЗАБОРОНА. Завдяки використанню типових вузлів цифрових пристроїв (дешифраторів, логічних елементів) спрощується технічна реалізація пристрою перетворення сигналів, забезпечуються нормативна надійність його роботи в режимі трансляції коду при високому рівні уніфікації вимог до апаратно-технічних засобів та інформаційних технологій. На Фіг.1 зображена функціональна схема пристрою для перетворення сигналів; на Фіг.2 таблиця кодових станів цього пристрою. Пристрій містить дешифратори 1 і 2, виходи дешифратора 1 сполучені з першими входами першої групи елементів І 1-1,...,1-4, виходи яких є виходом першого розподільника одиничного сигналу, а виходи дешифратора 2 - з першими входами другої групи елементів І 2-1,...,2-4, виходи яких є виходом другого розподільника одиничного сигналу, причому входами обох дешифраторів є розрядні шини 3-1,...,3-4 вхідного коду, а другі входи усіх елементів І з'єднані зі шиною 4 логічної одиниці; вихід кожного елемента ЗАБОРОНА 51,...,5-4 сполучений з першим входом відповідного елемента АБО 6-1,...,6-4 за кільцевою схемою, вихід кожного елемента І 1-1,...,1-4 - з другим його входом, а вихід кожного елемента І 2-1,...,2-4 - з першим входом відповідного додаткового елементу АБО 7-1,...,7-4, крім того, виходи елементів І 1-1 та 1-2 сполучені з першими входами додаткових елементів І 8-1 і 8-2, виходи елементів І 2-3 і 2-1-з другими їх входами відповідно, вихід елемента І 8-1 з'єднаний з другими входами елементів АБО 7-1 і 7-3, і третім входом елемента АБО 6-3, а вихід елемента І 8-2 з другими входами елементів АБО 7-2 і 7-4, і третіми входами елементів АБО 6-2 і 6-4, причому вихід кожного з елементів АБО 6-1,...,6-4 є відповідним виходом 9-1,...,9-4 пристрою. розряди Входам 3-1,...,3-4 відповідають вхідного коду, яким присвоєні ваги 4,6,2,1, а 31320 4 виходам 9-1,...,9-4 - розряди вихідного коду, яким присвоєні ваги 8,4,2,1 відповідно. Значення ваг розрядів вхідного коду разом з усіма сумами поруч розміщених цих ваг за кільцевою схемою 4+6+2+1, вичерпують множину чисел натурального ряду: 1=1, 2=2, 3=1+2, 4=4, 5=1+4, 6=6, 7=4+1+2, 8=2+6, 9=1+2+6, 10=6+4, 11=6+4+1, 12=2+6+4, 13=1+2+6+4. Кожне число натурального ряду отримано єдино можливим способом складання суміжних чисел за кільцевою схемою. Ця властивість дозволяє кодувати будь-які числа від 1 до к(к-1)+1, де к - число вагових розрядів вихідного коду. Пристрій працює наступним чином. У початковому стані на вхідних шинах 3-1,...,34, на виходах дешифраторів 1 і 2, елементів І 11,...,1-4, 2-1,...,2-4, елементів АБО 6-1,...,6-4, додаткових елементів АБО 7-1,...,7-4, додаткових елементів І 8-1,8-2, елементів ЗАБОРОНА 5-1,...,54, а також на вихідних шинах 9-1,...,9-4 сигнали відсутні. В момент надходження на вхід пристрою, наприклад, кодової комбінації 1101 вхідного коду, що в кодовій системі «4-6-2-1» відповідає числу 4+6+0+1=11, на входах елементів І 1-3 та 2-1 дешифратора з'являється сигнал "1", який підводиться на входи елементів АБО 7-1 і АБО 63, проходить послідовно елементи АБО 6-3, ЗАБОРОНА 5-3, АБО 6-4, ЗАБОРОНА 5-4, АБО 61, і припиняє своє проходження далі по кільцевій схемі на елементі ЗАБОРОНА 5-1 під дією керуючого сигналу, який надійшов з виходу елемента АБО 7-1. При цьому на виході пристрою формується комбінація 1011, що в кодовій системі «8-4-2-1» відповідає числу 11, тобто є перетворенням вхідної комбінації у стандартний двійковий код. Після закінчення повного циклу перетворення кожної чергової кодової комбінації, здійснюють обнуления дешифраторів. Таким чином, вхідні комбінації сигналів перетворюються з кодової системи «4-6-2-1» у вихідні комбінації кодової системи «8-4-2-1». типу «1 із К» для Використання сигналів перетворення кодових сигналів дає змогу підвищити надійність роботи пристрою, бо поява хибних сигналів на виходах дешифраторів, позначених хрестиком (Фіг.2), не впливає на результат перетворення, а кільцева структура впорядкування вагових розрядів вихідного коду дозволило спростити логічну схему перетворення кодових сигналів. 5 31320 6 7 Комп’ютерна верстка А. Крулевський 31320 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
