Спосіб інтенсифікації очищення стічних вод в аеротенках-освітлювачах

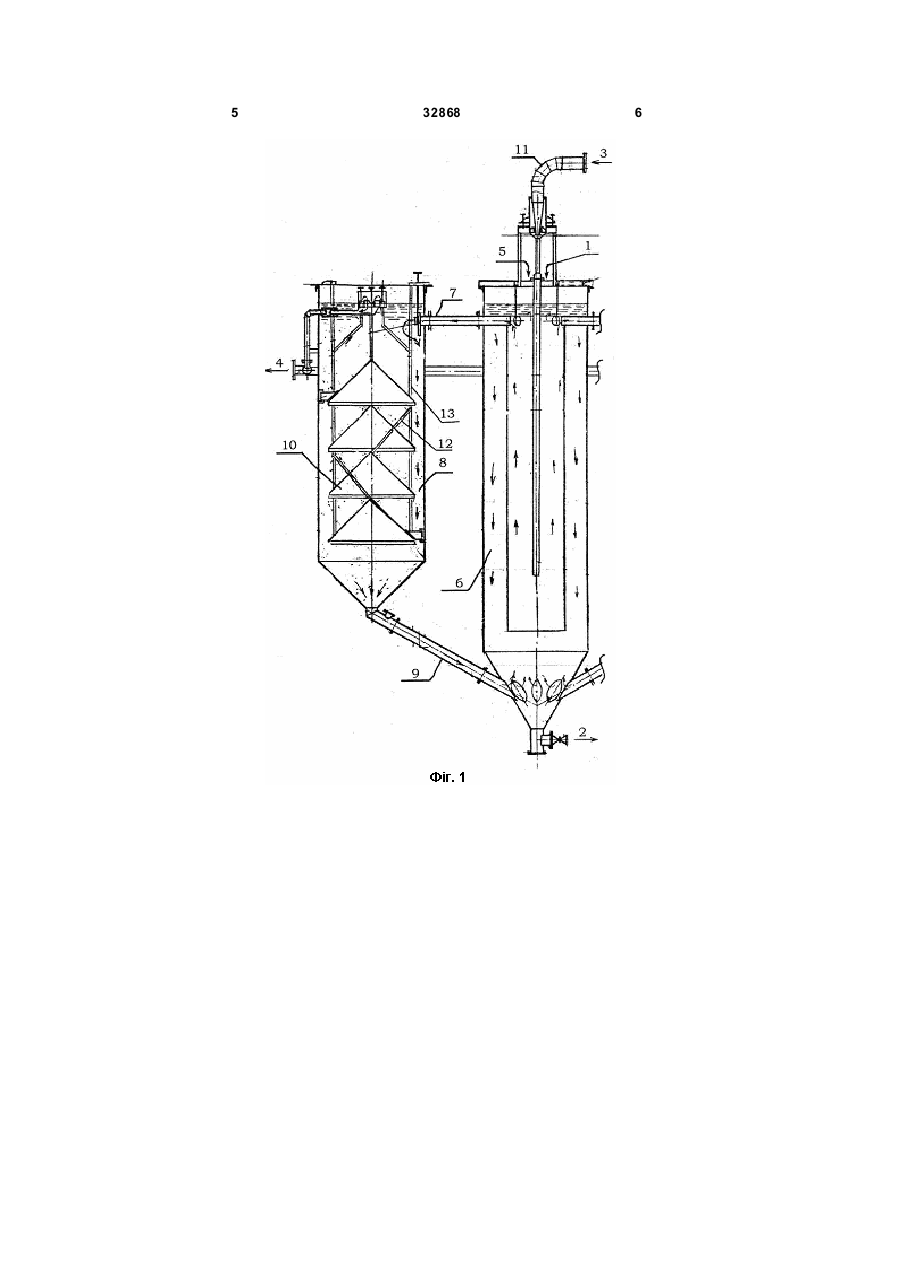

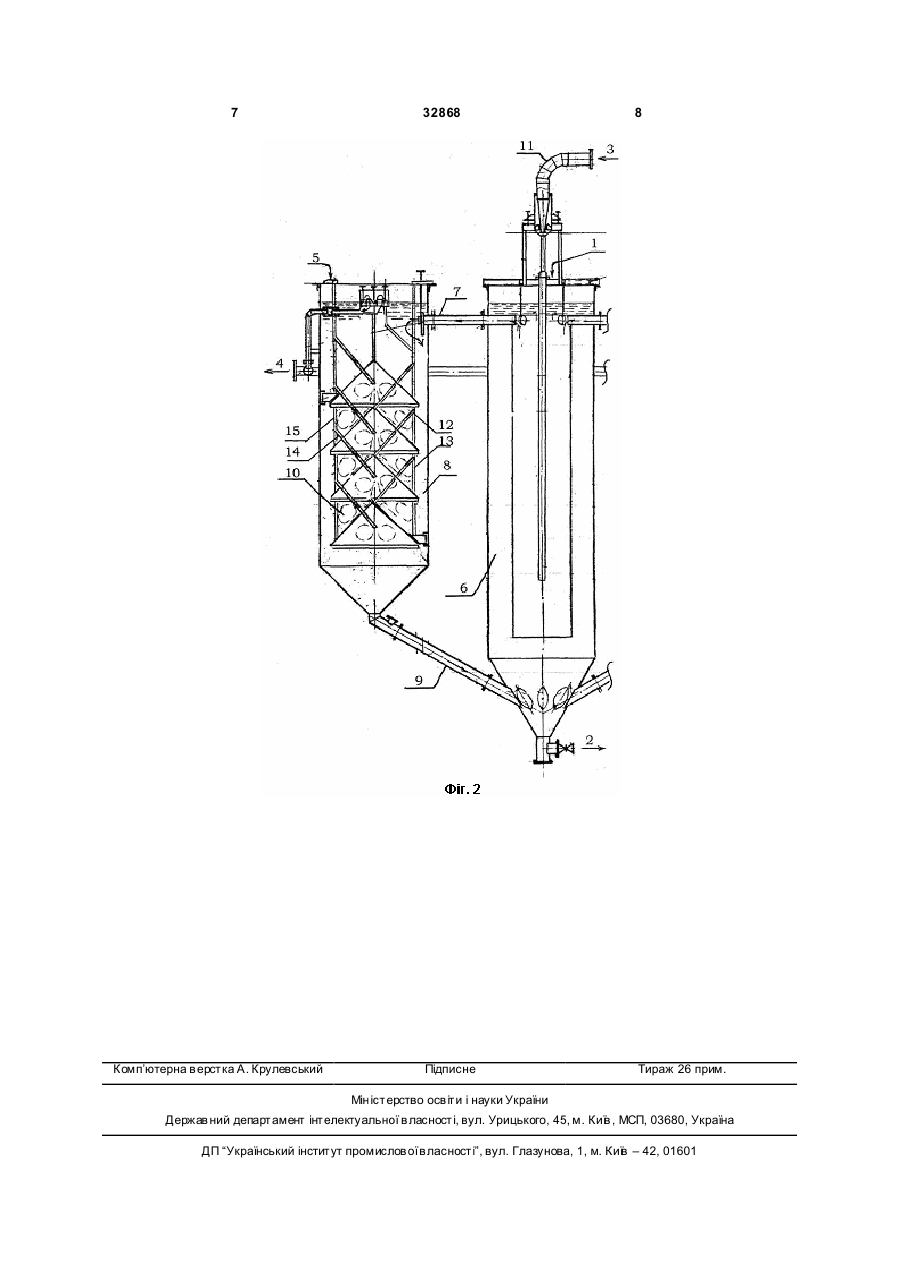

Спосіб інтенсифікації очищення стічних вод в аеротенках-освітлювача х, який відрізняється тим, що високоосновні поліоксихлоридні коагулянти дозуються безпосередньо в яруси освітлення. (19) (21) u200711520 (22) 17.10.2007 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) КРАВЧЕНКО ОЛЕКС АНДР ВАЛЕРІЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "Н АУКОВОДОСЛІДНИЙ ТА КОНСТРУКТОРСЬКО 3 32868 органічних сполук. Тому, основними завданнями корисної моделі є збільшення питомих навантажень на аеротенкиосвітлювачі, підвищення їх стійкості до коливань витрат стоків та досягнення кращої якості очищеної води. Поставлена задача досягається тим, що реагенти подаються не в аераційну колонну, а безпосередньо в яруси освітлення. Крім того, як реагенти використовуються високоосновні поліоксихлориди алюмінію. На Фіг.2 представлена конструкція аеротенківосвітлювачів колонного типу з винесеною зоною аерації, змінена для реалізації способу даної корисної моделі. Конструкція відрізняється від найближчого аналога (Фіг.1) наявністю додаткових нахилених патрубків 13 та використанням вертикальної труби 14 для подачі розчину реагенту. Аеротенк-освітлювач колонного типу, представлений на Фіг.2, працює наступним чином. Стічна рідина 1 подається у вер хню частину аераційної колони 6, де змішується з муло - водяної сумішшю і циркулює через трубопровід 7, зону циркуляції 8, трубопровід 9. Частина муло - водяної суміші 2 подається на насоси (на Фіг. не показані) та струменеві аератори 11. При проходженні зони рециркуляції 8 частина потоку попадає в яруси освітлення 10. У верхню частину ярусу через трубопровід 15 і нахилену тр убу 14 подається розчин коагулянту 5 (високоосновного поліоксихлориду алюмінію). Останній готується з товарного продукту у ємності з мішалкою і подається насосом дозатором (на Фіг. не показані). Характер руху рідини в зоні освітлення забезпечує циркуляцію активного реагенту в межах ярусу (на Фіг. показано стрілками) до практично повного гідролізу. Стічна рідина повільно піднімається вгору в зоні освітлення, одночасно контактуючи з розчиненим коагулянтом, завислим шаром активного мулу, а також пластівцями гідролізованого коагулянту. В результаті забезпечується одночасне протікання процесів коагуляції, біологічного окислення та фільтрування. У верхній частині ярусу швидкість потоку достатньо низька для відділення завислих часток від очищеної води, яка відводиться через нахилені патрубки 12 у збірну тр убу 13. 4 Основні поставлені задачі моделі досягаються внаслідок наступних факторів. Присутність коагулянту збільшує щільність завислого шару, що покращує процес фільтрування і сприяє видаленню нерозчинених домішок. Крім того, при збільшенні витрат рідини винесення активного мулу з апарату не відбувається, тому доза мулу не знижується і погіршення якості очищення не спостерігається. Це дає можливість використовувати аеротенкиосвітлювачі при підвищених питомих навантаженнях, а також робить їх стійкими до коливань витрат стічної рідини. Використання високоактивних коагулянтів дозволяє проводити глибоке очищення стічних вод від сполук фосфору. Поліоксихлоридні коагулянти не пригнічують мікрофлору активного мулу, тому досягається більш глибоке видалення розчинених органічних сполук у порівнянні з основним аналогом. Для забезпечення необхідної окислювальної здатності споруд при збільшених витратах стічної рідини необхідно пропорційно підвищити кількість повітря на аерацію. Висока ефективність способу підтверджена лабораторними дослідженнями, в яких при збільшенні витрат стічної рідини через апарат у 1,5 рази, досягалось зниження концентрації завислих речовин на 92-96%, БСК5 на 95-97%, фосфа тів на 90-92%. Джерела інформації: 1. Яковлев С.В., Скирдов И.В., Швецов В.Н. и др. Биологическая очистка производственных сточных вод (процессы, аппараты, сооружения). – М.: Стройиздат, 1985. - С.72-73. 2. Патент 2776, Україна, МПК C02F3/04. Система для очищення стічних вод. Автор Максимов В.В. - №2003109756; Заявл. 30.10.2003. Видано 16.08.2004. 3. Патент 291, Україна, МПК С02 F3/02. Пристрій для біологічного очищення стічних вод. Автор Земляк М.М. - №97063034; Заявл. 24.06.1997. Видано 26.02.1999. 4. Гаркавий С.І., Давіденко О.І., Свердліков А.І., Советнікова І.В. Дослідження способу інтенсифікації біологічного очищення міських стічних вод. // Збірка доповідей Міжнародного Конгресу ЕТЕВК-2005, м. Ялта, 24-27 травня. К.: ВПЦ «Три крапки», 2007. - с.172-175. 5 32868 6 7 Комп’ютерна в ерстка А. Крулевський 32868 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
