Пристрій для відбору надосадової рідини з відстійних резервуарів

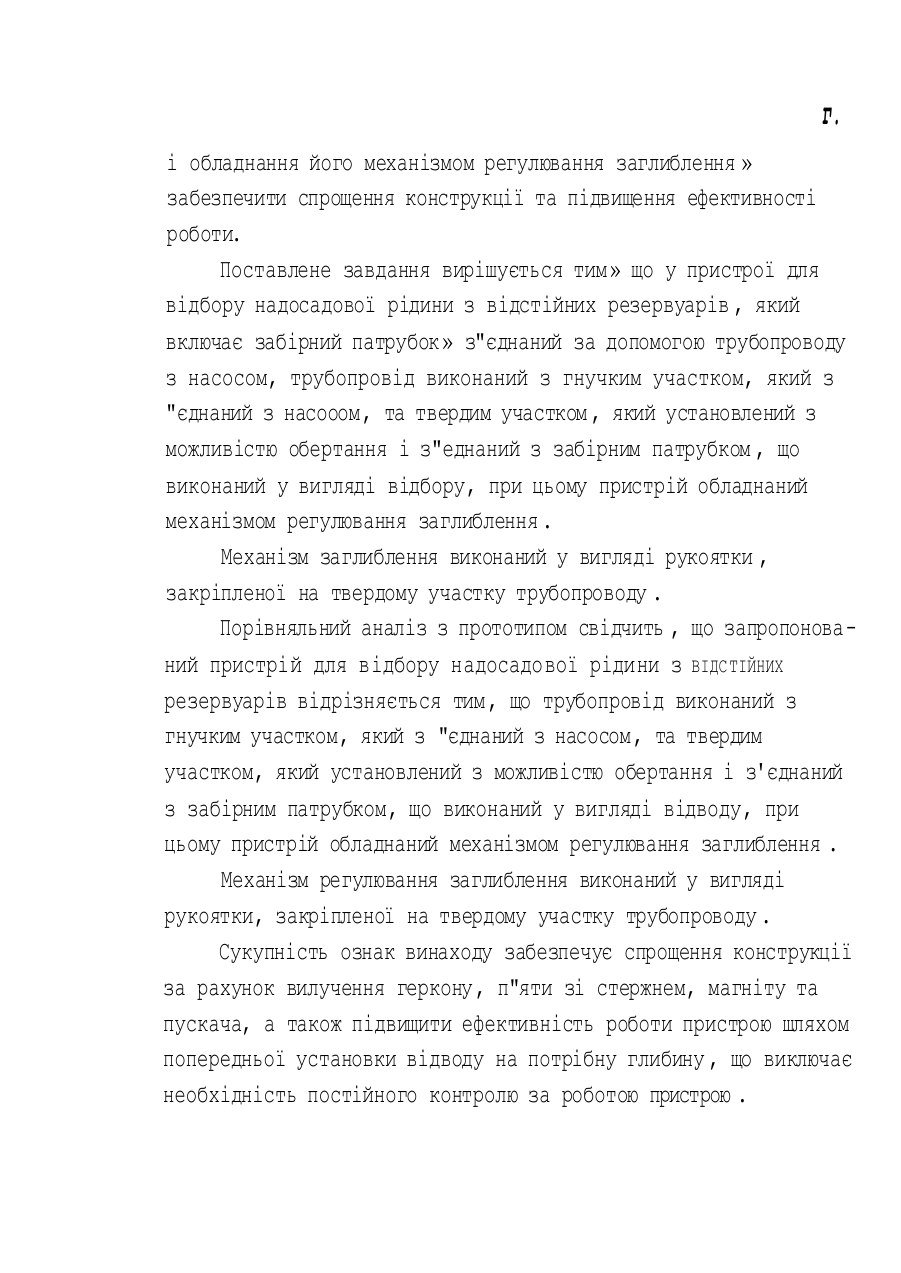

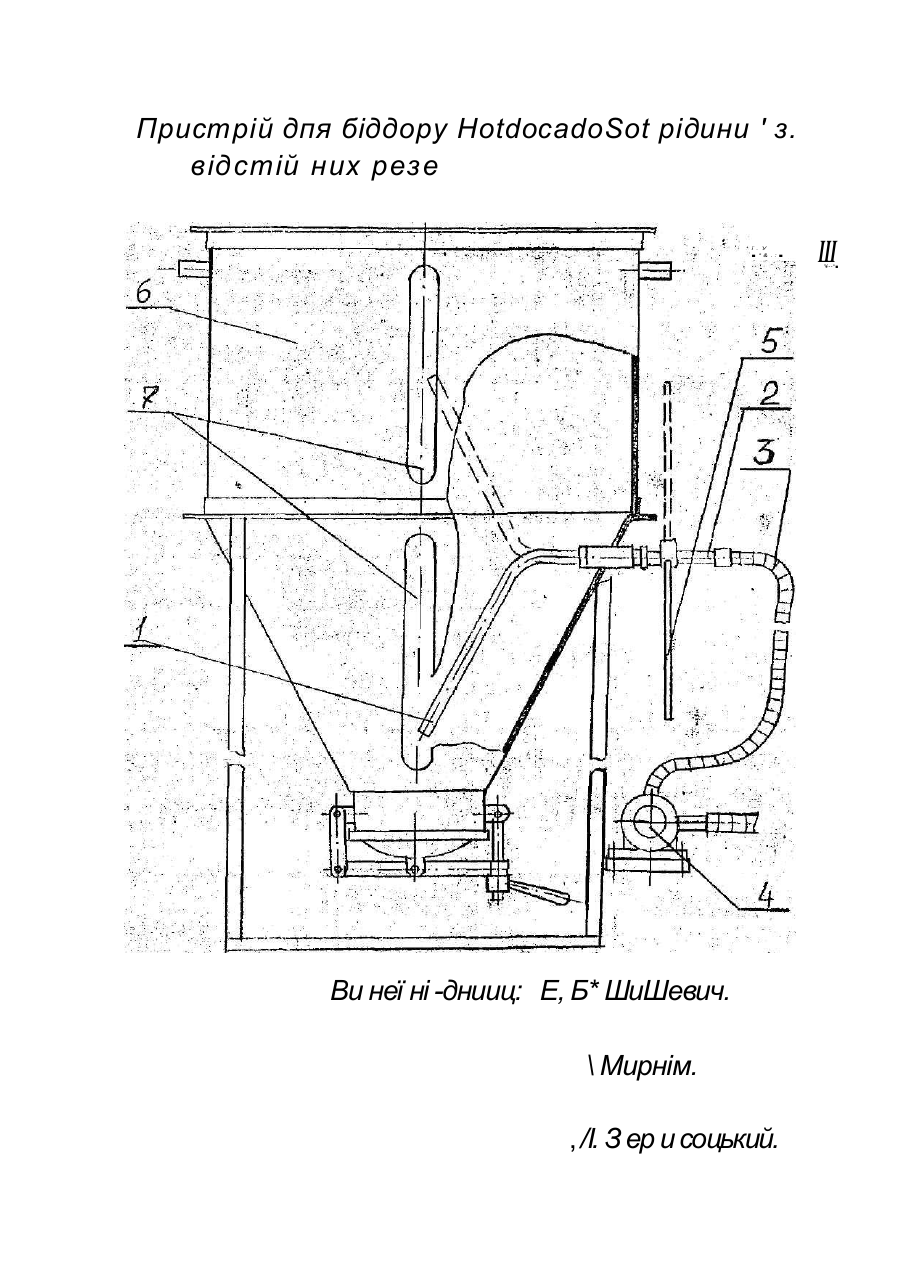

ШК 6 Ъ OID 21/24; B0IDI7/032 ПРИСТРІЙ ДЛЯ ВІДБОРУ НАДОСДЦОВОЇ РІДИНИ З ВІДСТІЙНИХ РЕЗЕРВУАРІВ Винахід відноситься до пристроїв f призначених для відбору надосадової рідини з відстійних резервуарів 1 може бути використаний у нафтопереробній , хімічній та інших галузях. Найбільш близьким за технічною суттю до запропонованого винаходу є пристрій для відбору надосадової рідини з відстій них резервуарів, який містить поплавок з патрубком для відбору рідини, який з"єднаний за допомогою гнучкого гафро ваного шланга з насосом^ обладнаним пускачем, при цьому на поплавку розміщен геркон, який ввімкнут у електричне коло пускача насоса, і рухома п"ята зі стержнем» обладнана магнітом, який взаємодіє з герконом /див. а.с. СССР № 626790» кл. В ОВД 21/24, 1978/. Недоліками відомого пристрою є складність конструкції, яка обумовлена наявністю геркона , рухомої п"яти зі стержнем , магніту та пускача, крім того, у процесі роботи, пристрій потребує постійного контролю для виключення можливлсті потраплення у відібрану рідину , рідини з іншою густиною, та рівнем забруднення. В основу винаходу поставлене завдання створити такий пристрій для відбору надосадової рідини з відстійних резерву арів, в якому шляхом нового виконання елементів пристрою г. і обладнання його механізмом регулювання заглиблення » забезпечити спрощення конструкції та підвищення ефективності роботи. Поставлене завдання вирішується тим» що у пристрої для відбору надосадової рідини з відстійних резервуарів , який включає забірний патрубок» з"єднаний за допомогою трубопроводу з насосом, трубопровід виконаний з гнучким участком, який з "єднаний з насооом, та твердим участком , який установлений з можливістю обертання і з"еднаний з забірним патрубком , що виконаний у вигляді відбору, при цьому пристрій обладнаний механізмом регулювання заглиблення . Механізм заглиблення виконаний у вигляді рукоятки , закріпленої на твердому участку трубопроводу . Порівняльний аналіз з прототипом свідчить , що запропонований пристрій для відбору надосадової рідини з ВІДСТІЙНИХ резервуарів відрізняється тим, що трубопровід виконаний з гнучким участком, який з "єднаний з насосом, та твердим участком, який установлений з можливістю обертання і з'єднаний з забірним патрубком, що виконаний у вигляді відводу, при цьому пристрій обладнаний механізмом регулювання заглиблення . Механізм регулювання заглиблення виконаний у вигляді рукоятки, закріпленої на твердому участку трубопроводу . Сукупність ознак винаходу забезпечує спрощення конструкції за рахунок вилучення геркону, п"яти зі стержнем, магніту та пускача, а також підвищити ефективність роботи пристрою шляхом попередньої установки відводу на потрібну глибину , що виключає необхідність постійного контролю за роботою пристрою . з* Таким чином, технічним результатом здійснення винаходу є спрощення конструкції та можливість попереднього установ лення відводу на потрібну глибину. На кресленні зображений пристрій для відбору надосадової рідини. Пристрій містить відвод І, який за допомогою твердого 2 1 гнучкого 3 участків трубопроводу з"єднаний з насосом 4. На твердому 2 участку трубопроводу, який установлений з можливістю обертання закріплена рукоятка 5. Відвод І 1 частина твердого 2 участку трубопроводу розташовані у відстійному резервуарі б з оглядовими вікнами 7. Пристрій працює слідуючим чином. Спочатку за допомогою рукоятки 5 обертають твердий 2 участок трубопроводу і установлюють відвод І у відстійному резервуарі 6 на потрібну глибину, контролюючи його положення через оглядові вікна 7. Потім вмикають насос 4 і здійснюють відбір надосадової рідини до рівня, на якому розташований нижній кінець відводу І. Перевагами запропонованого пристрою є простота конструкції 1 підвищена ефективність роботи. Пристрій дпя біддору HotdocadoSot рідини ' з. відстій них резе ї . У *& .: * Ви неї ні -днииц: Е, Б* ШиШевич. \ Мирнім. , /І. З ер и соцький. Ш '¥--*
