Спосіб спорожнення від газу ділянки магістрального газопроводу

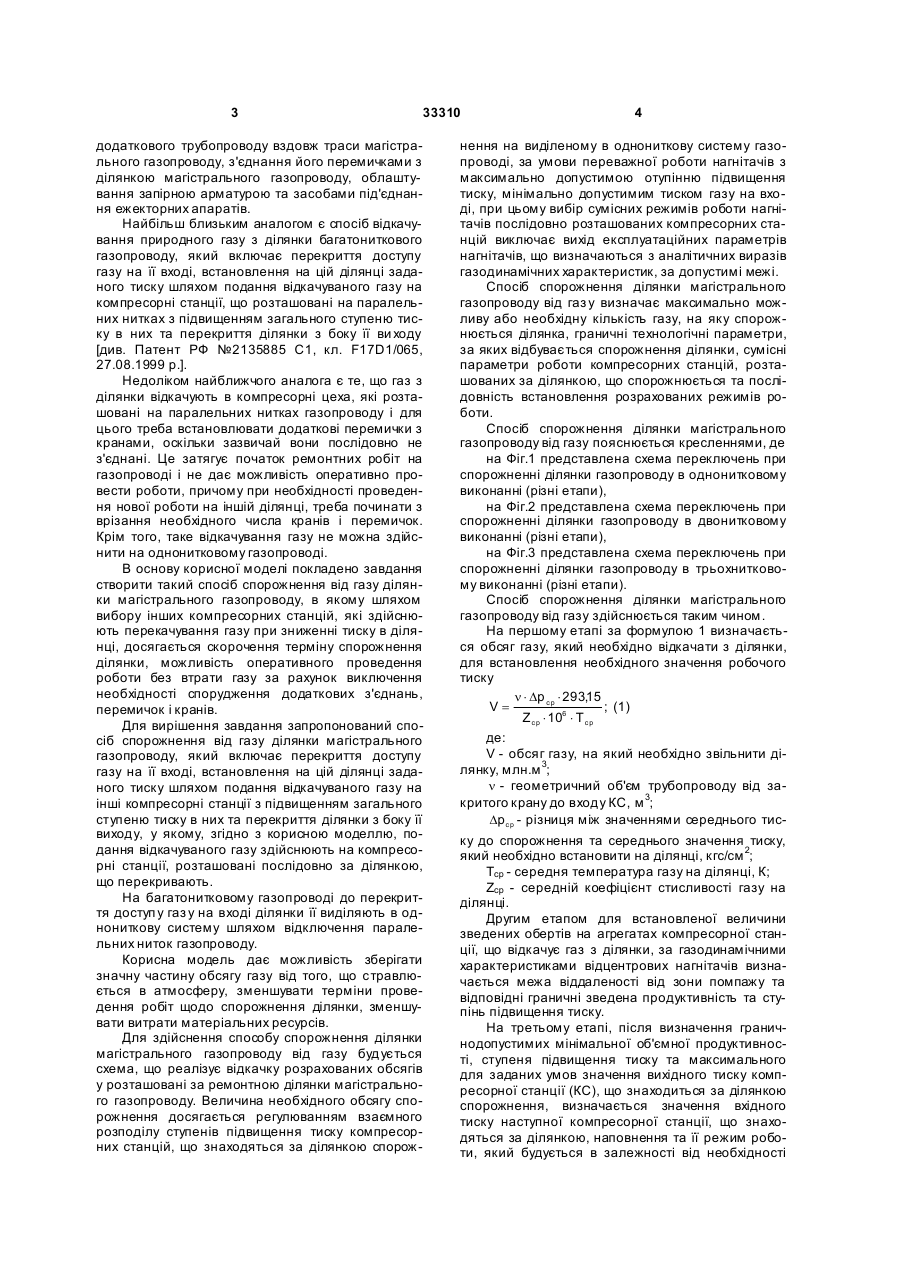

1. Спосіб спорожнення від газу ділянки магістрального газопроводу, який включає перекриття доступ у газ у на вході ділянки магістрального газопроводу, встановлення на цій ділянці заданого 3 33310 додаткового трубопроводу вздовж траси магістрального газопроводу, з'єднання його перемичками з ділянкою магістрального газопроводу, облаштування запірною арматурою та засобами під'єднання ежекторних апаратів. Найбільш близьким аналогом є спосіб відкачування природного газу з ділянки багатониткового газопроводу, який включає перекриття доступу газу на її вході, встановлення на цій ділянці заданого тиску шляхом подання відкачуваного газу на компресорні станції, що розташовані на паралельних нитках з підвищенням загального ступеню тиску в них та перекриття ділянки з боку її ви ходу [див. Патент РФ №2135885 С1, кл. F17D1/065, 27.08.1999 р.]. Недоліком найближчого аналога є те, що газ з ділянки відкачують в компресорні цеха, які розташовані на паралельних нитках газопроводу і для цього треба встановлювати додаткові перемички з кранами, оскільки зазвичай вони послідовно не з'єднані. Це затягує початок ремонтних робіт на газопроводі і не дає можливість оперативно провести роботи, причому при необхідності проведення нової роботи на іншій ділянці, треба починати з врізання необхідного числа кранів і перемичок. Крім того, таке відкачування газу не можна здійснити на однонитковому газопроводі. В основу корисної моделі покладено завдання створити такий спосіб спорожнення від газу ділянки магістрального газопроводу, в якому шляхом вибору інших компресорних станцій, які здійснюють перекачування газу при зниженні тиску в ділянці, досягається скорочення терміну спорожнення ділянки, можливість оперативного проведення роботи без втрати газу за рахунок виключення необхідності спорудження додаткових з'єднань, перемичок і кранів. Для вирішення завдання запропонований спосіб спорожнення від газу ділянки магістрального газопроводу, який включає перекриття доступу газу на її вході, встановлення на цій ділянці заданого тиску шляхом подання відкачуваного газу на інші компресорні станції з підвищенням загального ступеню тиску в них та перекриття ділянки з боку її виходу, у якому, згідно з корисною моделлю, подання відкачуваного газу здійснюють на компресорні станції, розташовані послідовно за ділянкою, що перекривають. На багатонитковому газопроводі до перекриття доступ у газ у на вході ділянки її виділяють в однониткову систему шляхом відключення паралельних ниток газопроводу. Корисна модель дає можливість зберігати значну частину обсягу газу від того, що стравлюється в атмосферу, зменшувати терміни проведення робіт щодо спорожнення ділянки, зменшувати витрати матеріальних ресурсів. Для здійснення способу спорожнення ділянки магістрального газопроводу від газу будується схема, що реалізує відкачку розрахованих обсягів у розташовані за ремонтною ділянки магістрального газопроводу. Величина необхідного обсягу спорожнення досягається регулюванням взаємного розподілу ступенів підвищення тиску компресорних станцій, що знаходяться за ділянкою спорож 4 нення на виділеному в однониткову систему газопроводі, за умови переважної роботи нагнітачів з максимально допустимою отупінню підвищення тиску, мінімально допустимим тиском газу на вході, при цьому вибір сумісних режимів роботи нагнітачів послідовно розташованих компресорних станцій виключає вихід експлуатаційних параметрів нагнітачів, що визначаються з аналітичних виразів газодинамічних характеристик, за допустимі межі. Спосіб спорожнення ділянки магістрального газопроводу від газ у визначає максимально можливу або необхідну кількість газу, на яку спорожнюється ділянка, граничні технологічні параметри, за яких відбувається спорожнення ділянки, сумісні параметри роботи компресорних станцій, розташованих за ділянкою, що спорожнюється та послідовність встановлення розрахованих режимів роботи. Спосіб спорожнення ділянки магістрального газопроводу від газу пояснюється кресленнями, де на Фіг.1 представлена схема переключень при спорожненні ділянки газопроводу в однонитковому виконанні (різні етапи), на Фіг.2 представлена схема переключень при спорожненні ділянки газопроводу в двонитковому виконанні (різні етапи), на Фіг.3 представлена схема переключень при спорожненні ділянки газопроводу в трьохнитковому виконанні (різні етапи). Спосіб спорожнення ділянки магістрального газопроводу від газу здійснюється таким чином. На першому етапі за формулою 1 визначається обсяг газу, який необхідно відкачати з ділянки, для встановлення необхідного значення робочого тиску n × Dр ср × 293,15 V= ; (1) Z ср × 106 × Т ср де: V - обсяг газу, на який необхідно звільнити ділянку, млн.м 3; n - геометричний об'єм трубопроводу від закритого крану до входу КС, м 3; Dрср - різниця між значеннями середнього тиску до спорожнення та середнього значення тиску, який необхідно встановити на ділянці, кгс/см 2; Тср - середня температура газу на ділянці, К; Zcp - середній коефіцієнт стисливості газу на ділянці. Другим етапом для встановленої величини зведених обертів на агрегатах компресорної станції, що відкачує газ з ділянки, за газодинамічними характеристиками відцентрових нагнітачів визначається межа віддаленості від зони помпажу та відповідні граничні зведена продуктивність та ступінь підвищення тиску. На третьому етапі, після визначення граничнодопустимих мінімальної об'ємної продуктивності, ступеня підвищення тиску та максимального для заданих умов значення вихідного тиску компресорної станції (КС), що знаходиться за ділянкою спорожнення, визначається значення вхідного тиску наступної компресорної станції, що знаходяться за ділянкою, наповнення та її режим роботи, який будується в залежності від необхідності 5 33310 підтримання режиму роботи попередньої КС у межах експлуатаційних параметрів. Після визначення необхідних параметрів роботи компресорних станцій та лінійної частини, що слідують за ділянкою спорожнення, газопровід виділяється в однониткову систему, закривається лінійний кран на вході в ділянку, що спорожнюється, регулюється режими роботи компресорних станцій згідно вищенаведеної схеми, відкачується необхідний обсяг газу, закривається кран на виході ділянки, об'єднується в систему раніше виділена нитка газопроводу. Перевага запропонованого способу полягає у тому, що у ньому відсутня необхідність у будівництві вн утрішньоцехових перемичок, монтажу додаткових кранових вузлів, а, отже, і проведення додаткових громіздких будівельно-монтажних робіт, які 6 пов'язані із припиненням транспортування газу, скидання значних обсягів газу в атмосферу, витрат матеріально-технічних ресурсів. Спосіб може бути запроваджений у будь-який час для спорожнення будь-якої ділянки системи без монтажу додаткового обладнання, тож має значні переваги в маневреності й оперативності. Запровадження послідовності розрахунків та реалізації внутрішньоцехового розподілу навантажень, розподілу ступенів підвищення тиску послідовно розташованих компресорних станцій, вибір сумісних режимів роботи нагнітачів, які виключають вихід експлуатаційних параметрів нагнітачів за допустимі межі, вигідно відрізняють запропонований спосіб у бік максимального за обсягами та мінімального за терміном спорожнення ділянки газопроводу від газу. 7 Комп’ютерна в ерстка А. Крулевський 33310 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
