Спосіб підготовки магістрального газопроводу до ремонтних робіт

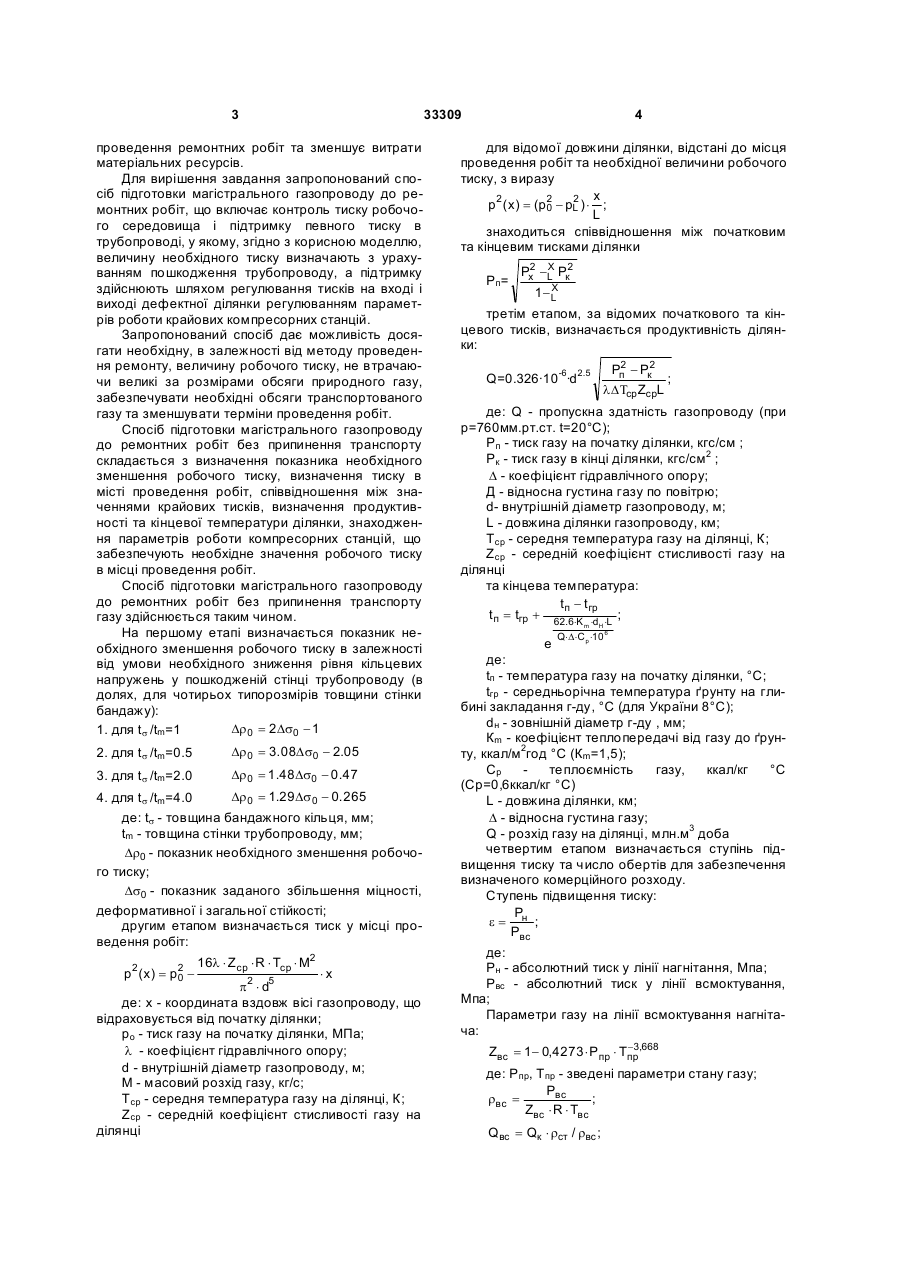

Спосіб підготовки магістрального газопроводу до ремонтних робіт, що включає контроль тиску робочого середовища і підтримку певного тиску в трубопроводі, який відрізняється тим, що величину необхідного тиску визначають з урахуванням пошкодження трубопроводу, а підтримку здійснюють шляхом регулювання тисків на вході і виході дефектної ділянки регулюванням параметрів роботи крайових компресорних станцій. (19) (21) u200804790 (22) 14.04.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ХИМКО МИРОСЛАВ ПЕТРОВИЧ, UA, МАНДРА АНАТОЛІЙ СТЕПАНОВИЧ, UA, ФРОЛОВ ВАДИМ АНАТОЛІЙОВИЧ, UA, ДАЦЮК АНДРІЙ ВОЛОДИМИРОВИЧ, UA, ЯГОДА ПАВЛО АНАТОЛІЙОВИЧ, UA (73) ДОЧІРНЯ КОМПАНІЯ "УКРТРАНСГАЗ", UA 3 проведення ремонтних робіт та зменшує витрати матеріальних ресурсів. Для вирішення завдання запропонований спосіб підготовки магістрального газопроводу до ремонтних робіт, що включає контроль тиску робочого середовища і підтримку певного тиску в трубопроводі, у якому, згідно з корисною моделлю, величину необхідного тиску визначають з урахуванням пошкодження трубопроводу, а підтримку здійснюють шляхом регулювання тисків на вході і виході дефектної ділянки регулюванням параметрів роботи крайових компресорних станцій. Запропонований спосіб дає можливість досягати необхідну, в залежності від методу проведення ремонту, величину робочого тиску, не втрачаючи великі за розмірами обсяги природного газу, забезпечувати необхідні обсяги транспортованого газу та зменшувати терміни проведення робіт. Спосіб підготовки магістрального газопроводу до ремонтних робіт без припинення транспорту складається з визначення показника необхідного зменшення робочого тиску, визначення тиску в місті проведення робіт, співвідношення між значеннями крайових тисків, визначення продуктивності та кінцевої температури ділянки, знаходження параметрів роботи компресорних станцій, що забезпечують необхідне значення робочого тиску в місці проведення робіт. Спосіб підготовки магістрального газопроводу до ремонтних робіт без припинення транспорту газу здійснюється таким чином. На першому етапі визначається показник необхідного зменшення робочого тиску в залежності від умови необхідного зниження рівня кільцевих напружень у пошкодженій стінці трубопроводу (в долях, для чотирьох типорозмірів товщини стінки бандажу): Dr 0 = 2 Ds0 - 1 1. для t s /tm=1 2. для t s /tm=0.5 Dr 0 = 3. 08D s0 - 2.05 3. для t s /tm=2.0 Dr 0 = 1 .48 Ds0 - 0 .47 Dr 0 = 1.29 Ds 0 - 0. 265 4. для t s /tm=4.0 де: ts - товщина бандажного кільця, мм; tm - товщина стінки трубопроводу, мм; Dr0 - показник необхідного зменшення робочого тиску; Ds0 - показник заданого збільшення міцності, деформативної і загальної стійкості; другим етапом визначається тиск у місці проведення робіт: p2 ( x) = p2 0 16l × Zcp × R × Tcp × M2 ×x p 2 × d5 де: х - координата вздовж вісі газопроводу, що відраховується від початку ділянки; ро - тиск газу на початку ділянки, МПа; l - коефіцієнт гідравлічного опору; d - внутрішній діаметр газопроводу, м; М - масовий розхід газу, кг/с; Тср - середня температура газу на ділянці, К; Zср - середній коефіцієнт стисливості газу на ділянці 33309 4 для відомої довжини ділянки, відстані до місця проведення робіт та необхідної величини робочого тиску, з виразу 2 x p 2 ( x ) = (p 2 - pL ) × ; 0 L знаходиться співвідношення між початковим та кінцевим тисками ділянки Рп= 2 X Px -L Pк2 X 1-L третім етапом, за відомих початкового та кінцевого тисків, визначається продуктивність ділянки: 2 Pп - Pк2 ; l DTср ZcрL Q=0.326·10-6·d2.5 де: Q - пропускна здатність газопроводу (при р=760мм.рт.ст. t=20°C); Рп - тиск газу на початку ділянки, кгс/см ; Рк - тиск газу в кінці ділянки, кгс/см2 ; D - коефіцієнт гідравлічного опору; Д - відносна густина газу по повітрю; d- внутрішній діаметр газопроводу, м; L - довжина ділянки газопроводу, км; Тср - середня температура газу на ділянці, К; Zcp - середній коефіцієнт стисливості газу на ділянці та кінцева температура: t п - t гр t п = tгр + 62.6×K ×d ×L ; m H Q×D×С р ×10 6 e де: tп - температура газу на початку ділянки, °С; tгp - середньорічна температура ґрунту на глибині закладання г-ду, °С (для України 8°С); dн - зовнішній діаметр г-ду , мм; Кm - коефіцієнт теплопередачі від газу до ґрунту, ккал/м2год °С (Кm=1,5); Ср теплоємність газу, ккал/кг °С (Ср=0,6ккал/кг °С) L - довжина ділянки, км; D - відносна густина газу; Q - розхід газу на ділянці, млн.м3 доба четвертим етапом визначається ступінь підвищення тиску та число обертів для забезпечення визначеного комерційного розходу. Ступень підвищення тиску: P e= н ; Рвс де: Рн - абсолютний тиск у лінії нагнітання, Мпа; Рвc - абсолютний тиск у лінії всмоктування, Мпа; Параметри газу на лінії всмоктування нагнітача: -3 Zвс = 1- 0,4273 × Рпр × Тпр ,668 де: Рпр, Тпр - зведені параметри стану газу; Рвс rвс = ; Zвс × R × Tвс Qвс = Qк × rст / rвс ; 5 33309 Визначаються зведені параметри роботи відцентрового нагнітача: æ n ö n Zпп × Rпп × Tпр ç ÷= ; çn ÷ n Zвв × R × Tвв 0 è 0ø Оберти нагнітача визначаються методом послідовних наближень, використовуючи зведені характеристики. Перевага запропонованого способу полягає у тому, що визначається необхідний для проведен Комп’ютерна верстка А. Рябко 6 ня ремонтних робіт робочий тиск, визначається режим роботи ділянки магістрального газопроводу, який дозволяє встановити необхідне значення робочого тиску, визначаються параметри роботи крайових компресорних станцій, що дозволяють утримувати розрахунковий режим роботи ремонтної ділянки, ремонтні роботи відбуваються без припинення транспорту газу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
