Гігієнічний виріб

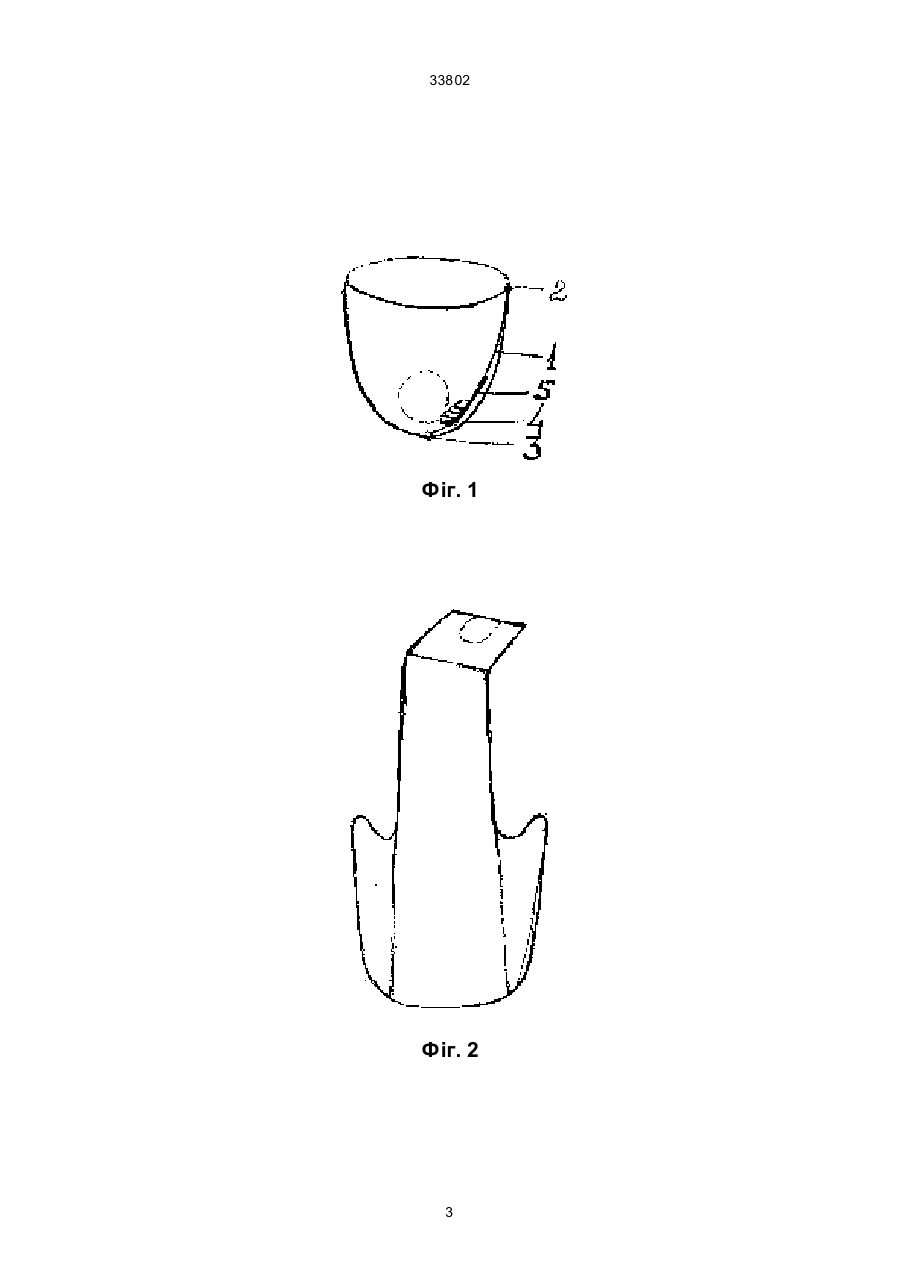

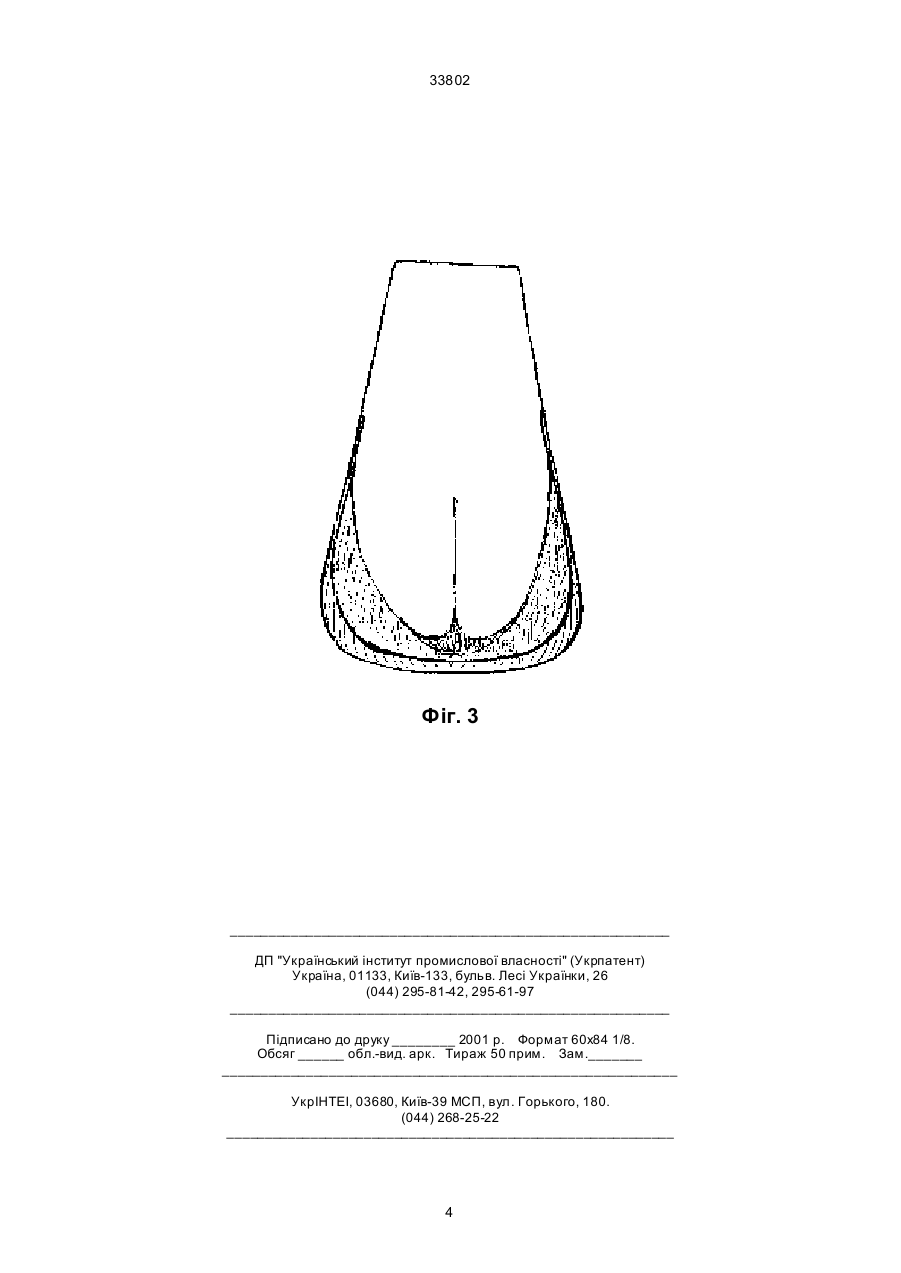

Гігієнічний виріб, до складу якого входить вбирна прокладка, що безпосередньо прилягає до 33802 ність використання виробу особами чоловічої статі, як у плані фізіологічних особливостей чоловічого тіла, так і у плані заміни виробу щоразу після його використання. Поставлене завдання вирішується за рахунок того, що в гігієнічний виріб з вбираючою прокладкою, яка безпосередньо прилягає до тіла, додатково введені: - утримуюча смуга, котра прикріплюється до білизни зі сторони тіла від середини передньої частини поясної резинки до промежини, - касета, в яку встановлено пакет прокладок, причому касета закріплена на утримуючій смузі з позначками і має змогу переміщення вздовж неї. При цьому прокладки мають черепашкоподібну форму, а їх основа виконана із матеріалу, здатного до збігання. На фіг. 1 подано загальний вигляд гігієнічного виробу, закріпленого на білизні. На фіг. 2 зображено загальний вигляд утримуючої смуги . На фіг. З зображено загальний вигляд прокладки. Запропонований гігієнічний виріб містить: утримуючу смугу 1 з елементами кріплення на верхньому краї білизни 2 й у нижній точці промежини білизни 3, пакет прокладок 4, з’єднаних у касету 5. При цьому касета з прокладок 5 прикріплюється на утримуючу см угу 1 за допомогою власних елементів кріплення. У запропонованому виробі утримуюча смуга 1 може бути виконана з широкої стрічки з бахромистою поверхнею і елементами кріплення до білизни 2, 3 на кінцях. Кріплення 2 може бути виконано у вигляді перегину через передній край білизни, а кріплення 3 - у вигляді пелюсток, що відгинаються у проміжній (найбільш вузькій) частині білизни. Смуга розмічається для зручності установки касети 5. Касета 5 може являти собою набір (пакет) зсунути х одна відносно другої прокладок 4. Основою касети може бути, наприклад, остання прокладка з більш жорсткою основою й елементами кріплення на утримуючій смузі (типу липучки, клейких смуг або відворотів, прижиму-скріпки тощо). Прокладка - може бути виконана у вигляді найтоншої у верхній частині і потовщеної в перерізі до низу, з непроникним для рідини нижнім шаром; виступом або потовщенням по периметру нижньої частини; з основою із здатного до зсідання матеріалу. Закріплення прокладок у касеті може бути різноманітним - клейкими точками по периметру, заходом країв кожної верхньої серветки у конусні виступи-кишеньки нижньої серветки, тобто кожна наступна утримує попередню тощо. Напрямками дії сил при збіганні поглинаючого матеріалу прокладки можна варіювати застосуванням різноманітного здатного до збігання матеріалу, який має різні складові сил стягування у необхідних напрямках (аж до скручування використаної прокладки в трубочку з подальшим виходом до верхнього краю білизни, або в боки від касети у прийомні кишеньки). Дія пропонованого виробу полягає в наступному. На закріпленій кінцевими частинами з внутрішньої сторони білизни утримуючій смузі кріпиться касета з прокладок, котрі мають у своїй нижній частині форму черепашки. Для зручності закріплення касети у необхідному місці, смугу бажано розмітити. Перед закріпленням касети користувач "під себе" підбирає, їй місце на утримуючій смузі. Після цього відбувається закріплення касети на обраній мітці. При використанні прокладки відбувається її зволоження і, в подальшому, збігання матеріалу основи прокладки, що спричиняє вихід країв прокладки із зачеплення з касетою ( добре відомий факт збігання швейних матеріалів при намочуванні ). Виникаючі при цьому міжмолекулярні сили достатні для переборювання сил зачеплення прокладки у касеті і подальшого її легкого витягання з касети. Заміна прокладки може відбуватись під час наступного туалету. Так, при опусканні верхньої частини білизни униз , будуть виникати сили виштовхування використаної прокладки назовні, котрі можна додатково підсилити за рахунок тягнучої дії великого пальця руки за верхній шорсткуватий край прокладки, що сприятиме доступу до наступної (чистої) прокладки. Таким чином забезпечується зручність використання виробу особами чоловічої статі і створюються умови для зручної заміни прокладок після заповнення. Джерела інформації. 1. Патент Німеччини №4130144, A 61F 13/15, 13/54РЖ ИСМ№11-94 2. Європейський патент №0449271, А 61 F 13/15 РЖ ИСМ №1-93 3. Патент США №5267992- А 61 F 13/15 РЖ ИСМ №10-95 2 33802 Фіг. 1 Фіг. 2 3 33802 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
