Склад для обмеження припливу пластової води у свердловину
Номер патенту: 34737
Опубліковано: 15.07.2002
Автори: Бакай Ігор Михайлович, Яценко Олег Володимирович, Ковалко Михайло Петрович, Малев Валерій Іванович, Фреюк Тарас Михайлович, Гончарук Володимир Якович, Рибчич Ілля Йосипович, Литвин Володимир Михайлович, Бугай Юрій Миколайович, Чернишов Віктор Григорович, Немчин Олександр Федорович
Формула / Реферат
Склад для обмеження припливу пластової води у свердловину, що містить водний розчин речовини, яка у суміші із пластовою водою утворює гель, який відрізняється тим, що як гелеутворюючу речовину він містить сульфатний чорний луг, а також як в'язко-пружний наповнювач містить гудрони рослинних олій при наступному співвідношенні компонентів, об. %:
сульфатний чорний луг
40-60
гудрони рослинних олій
40 - 60.
Текст

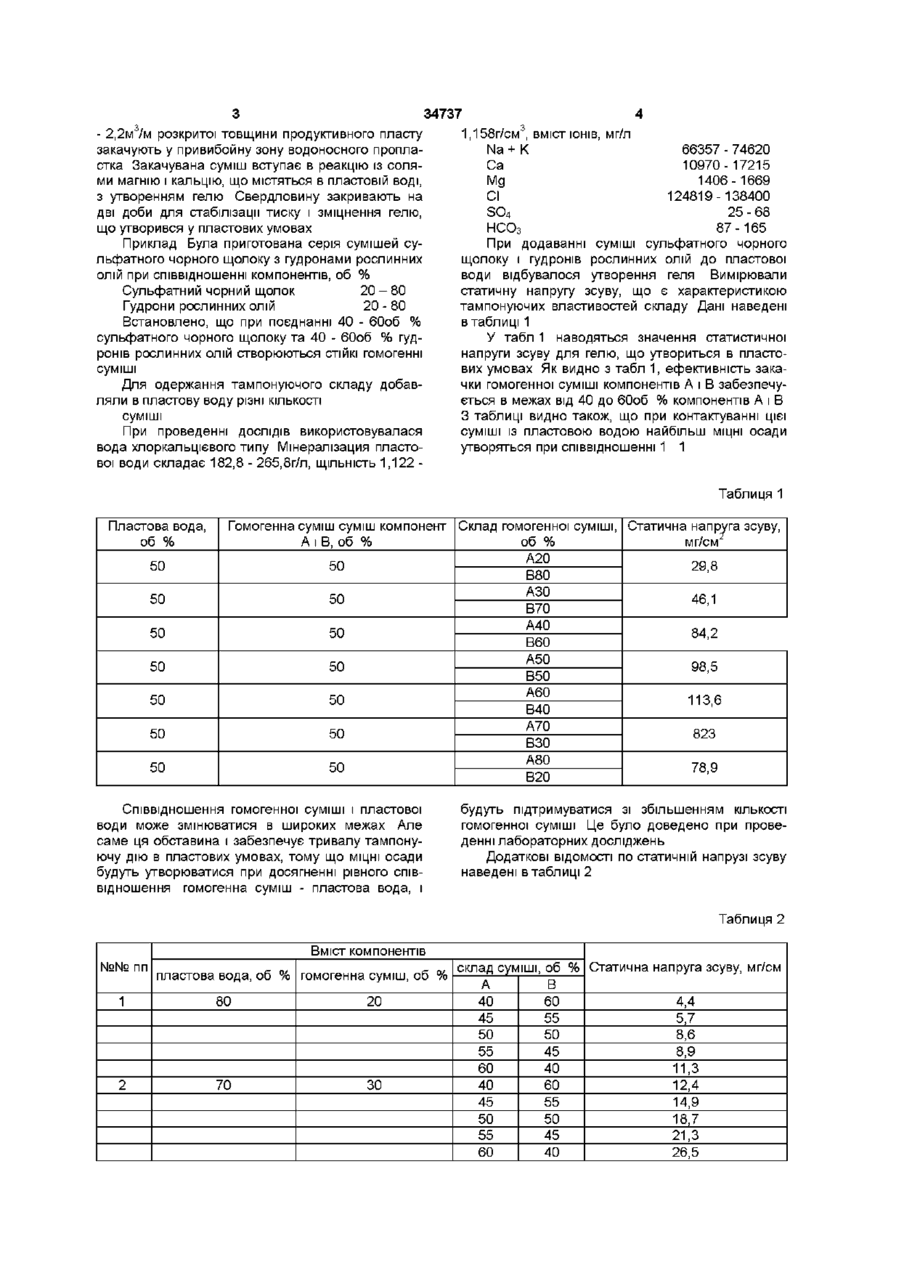

Склад для обмеження припливу пластової води у свердловину, що містить водний розчин речовини, яка у суміші із пластовою водою утворює гель, який відрізняється тим, що як гелеутворюючу речовину він містить сульфатний чорний луг, а також як в'язко-пружний наповнювач містить гудрони рослинних олій при наступному співвідношенні компонентів, об % сульфатний чорний луг 40-60 гудрони рослинних олій 40 - 60 порювальних властивостей і МІЦНОСТІ гелю Зазначена задача вирішується тим, що в складі для обмеження припливу води у свердловину, що містить водний розчин речовини, у суміші із пластовою водою утворюючої гель, згідно з винаходом, як гелеутворюючу речовину він містить сульфатний чорний щолок, а також він містить як в"язко-пружний наповнювач гудрони рослинних олій при наступному співвідношенні компонентів, ^^ / \ ^ ^ £2 " ^^ об % CO сульфатний чорний щолок 40 - 60 гудрони рослинних олій 40 - 60 Сульфатний чорний щолок є побічним продуктом виробництва целюлозно-паперових комбінатів і являє собою суміш вуглеводнів, ароматичних речовин і органічних кислот ЩІЛЬНІСТЮ 1,20 1,28г/см3 Гудрони рослинних олій являють собою кубові залишки дистиляції жирних кислот Вони складаються із граничних і неграничних жирових сполук і повинні відповідати наступним вимогам ^^ ^f CO р — ЩІЛЬНІСТЬ (при 50°С), г/см3 0,90 - 0,95 В'язкість (при 50°С), сет 65 - 70 Вміст жирних і оксіжирних кислот, мас 43 - 52 Температура спалаху, °С 250 - 285 Молекулярна маса 305 - 522 Гомогенну суміш сульфатного чорного щолоку з гудронами рослинних олій одержують простим змішуванням компонентів Цю суміш у КІЛЬКОСТІ 1,5 ^f «і ^J 5Г — 34737 - 2,2м /м розкритої товщини продуктивного пласту закачують у привибойну зону водоносного пропластка Закачувана суміш вступає в реакцію із солями магнію і кальцію, що містяться в пластовій воді, з утворенням гелю Свердловину закривають на дві доби для стабілізації тиску і зміцнення гелю, що утворився у пластових умовах Приклад Була приготована серія сумішей сульфатного чорного щолоку з гудронами рослинних олій при співвідношенні компонентів, об % Сульфатний чорний щолок 20 - 80 Гудрони рослинних олій 20 - 80 Встановлено, що при поєднанні 40 - бОоб % сульфатного чорного щолоку та 40 - бОоб % гудронів рослинних олій створюються СТІЙКІ гомогенні суміші Для одержання тампонуючого складу добавляли в пластову воду різні КІЛЬКОСТІ суміші При проведенні ДОСЛІДІВ використовувалася вода хлоркальцієвого типу Мінералізация пластової води складає 182,8 - 265,8г/л, ЩІЛЬНІСТЬ 1,122 1,158г/см , вміст ІОНІВ, мг/л Na+ К 66357 - 74620 Са 10970-17215 Mg 1406-1669 СІ 124819-138400 25-68 SO4 87-165 НСОз При додаванні суміші сульфатного чорного щолоку і гудронів рослинних олій до пластової води відбувалося утворення геля Вимірювали статичну напругу зсуву, що є характеристикою тампонуючих властивостей складу Дані наведені в таблиці 1 У табл 1 наводяться значення статистичної напруги зсуву для гелю, що утвориться в пластових умовах Як видно з табл 1, ефективність закачки гомогенної суміші компонентів А і В забезпечується в межах від 40 до бОоб % компонентів А і В З таблиці видно також, що при контактуванні цієї суміші із пластовою водою найбільш МІЦНІ осади утворяться при співвідношенні 1 1 Таблиця 1 Пластова вода, об % Гомогенна суміш суміш компонент Склад гомогенної суміші, Статична напруга зсуву, А і В, об % об % мг/см 50 50 50 50 50 50 50 50 50 50 50 50 А20 В80 АЗО В70 А40 В60 А50 В50 А60 В40 А70 ВЗО А80 В20 50 50 Співвідношення гомогенної суміші і пластової води може змінюватися в широких межах Але саме ця обставина і забезпечує тривалу тампонуючу дію в пластових умовах, тому що МІЦНІ осади будуть утворюватися при досягненні рівного співвідношення гомогенна суміш - пластова вода, і 29,8 46,1 84,2 98,5 113,6 823 78,9 будуть підтримуватися зі збільшенням КІЛЬКОСТІ гомогенної суміші Це було доведено при проведенні лабораторних досліджень Додаткові ВІДОМОСТІ по статичній напрузі зсуву наведені в таблиці 2 Таблиця 2 Вміст компонентів №№ пп пластова вода, об % гомогенна суміш, об % 1 80 20 2 70 ЗО склад суміші, об % Статична напруга зсуву, мг/см А 40 45 50 55 60 40 45 50 55 60 В 60 55 50 45 40 60 55 50 45 40 4,4 5,7 8,6 8,9 11,3 12,4 14,9 18,7 21,3 26,5 34737 Продовження таблиці 2 3 60 40 4 50 50 5 40 40 45 50 55 60 40 45 50 55 60 40 45 50 55 60 60 Умови проведення ДОСЛІДІВ наступні Вимірювали склад гомогенної суміші в межах, об % Сульфатний чорний щолок 40 - 60 Гудрони рослинних олій 60 - 40 Змішували компоненти, а потім гомогенну суміш із пластовою водою на механічній мішалці Визначали статичну напругу зсуву Отримані дані наведені в таблиці 2 60 55 50 45 40 60 55 50 45 40 60 55 50 45 40 32,9 40,1 53,2 68,7 79,3 84,2 91,8 98,5 109,2 113,6 119,1 126,3 129,9 133,0 136,4 Дослід ПО визначенню зміни проникності був проведений на установці Дарсі з використанням кварцового піску тп пластової води хлоркальцієвого типу Визначали водопроникність спочатку для чистого піску, далі - для суміші піску і запропонованого складу при різних співвідношенням компонентів у ньому Результати досліду наведені в таблиці З Таблиця З Компоненти складу, об % Сульфатний чорний Гудрони рослищолок ни ОЛІЙ 0 0 ЗО 70 35 65 40 60 45 55 50 50 55 45 60 40 65 35 р70 ЗО Термін заповнення установки водою до визначення водопроникності, хв Водопроникність, мл/хв 5 5 5 5 5 5 50 5 5 5 195 38 18 2 0 0 0 0 7 15 В процесі експлуатації свердловини навколо неї утворюється так звана депресійна зона, у межах якої градієнт тиску різко зростає в міру наближення до свердловини Значна частина загального перепаду тиску в пласті витрачається в безпосередній близькості від свердловини Розрахунки, проведені на багатьох видобувних свердловинах, показують, що значна частина загального перепаду тиску - від 32% до 37% - приходиться на відстань 1 - 1,5м від вибою свердловини Таким чином, при створенні ВОДОІЗОЛЯЦІЙНОГО екрану радіусом менше 1,5м виникає небезпека виносу складу з привибойної зони пласта після введення свердловини в експлуатацію У привибойній зоні пласта має місце зміна (у порівнянні з початковою) структури перового простору внаслідок проведення різних обробітків привибойної зони, спрямованих на підвищення продуктивності свердловин Найбільш поширені з них кислотні обробітки, при яких проводиться закачка кислотного розчину з розрахунку 0,8 - 1,2м на 1м ефективної товщини пласту При цьому радіус впливу розчину на породу (радіус поліпшеної фільтраційної характеристики пласту) складає 1,1 1,4м При неоднорідній проникності привибійної зони пласта рух пластової води відбувається по найбільш проникній її частині У випадку, якщо розмір ВОДОІЗОЛЯЦІЙНОГО екрана буде менше розміру зони поліпшеної фільтраційної характеристики, може відбутися розрив цього екрана в його слабкому МІСЦІ Утабл 4 наведені результати розрахунку радіуса ВОДОІЗОЛЯЦІЙНОГО екрана в залежності від об'єму закачки складу Радіус визначався за формулою V = Tin (R2eKp - уев) m при наступних значеннях m (пористість) - 0,2, h =1м, уев - 0,1м 34737 Таблиця 4 V, м* ReKp, м 2,0 1,9 1,5 1,6 1,4 1,5 1,3 1,4 Виходячи з наведеного, розмір ВОДОІЗОЛЯЦІЙного екрана повинен перевищувати розміри зони поліпшеної фільтраційної характеристики (1,4м) і зони найбільшого перепаду тиску (1,5м), що і досягається закачкою у пласт складу в КІЛЬКОСТІ 1,4 3 2м на 1м перфорованої товщини пласту При цьому радіус ВОДОІЗОЛЯЦІЙНОГО екрана складає 1,5 1,2 1,4 1,1 1,3 1,0 0,9 0,8 1,3 1,2 1,1 0,5 0,9 - 1,9м Закачка більшого об'єму складу не є доцільною внаслідок збільшення маси компонентів, що призведе до подорожчання ремонтно-ізоляційних робіт Таким чином, винахід підвищує ефективність ізоляції водоносного пласту за рахунок поліпшення закупорюваючих властивостей і МІЦНОСТІ гелю ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюComposition for limiting a seal water draining into a well
Автори англійськоюBuhai Yurii Mykolaiovych, Honcharuk Volodymyr Yakovych, Kovalko Mykhailo Petrovych, Lytvyn Volodymyr Mykhailovych, Maliev Valerii Ivanovych, Nemchyn Oleksandr Fedorovych, Rybchych Illia Yosypovych, Freiuk Taras Mykhailovych, Chernyshov Viktor Hryhorovych, Yatsenko Oleh volodymyrovych
Назва патенту російськоюСостав для ограничения прилива пластовой воды в скважину
Автори російськоюБугай Юрий Николаевич, Гончарук Владимир Яковлевич, Ковалко Михаил Петрович, ЛИТВИН ВЛАДИМИР МИХАЙЛОВИЧ, Малев Валерий Иванович, Немчин Александр Федорович, Рыбчич Илья Иосифович, ФРЕЮК ТАРАС МИХАЙЛОВИЧ, ЧЕРНИШОВ ВИКТОР ГРИГОРЬЕВИЧ, Яценко Олег Владимирович
МПК / Мітки
МПК: E21B 43/32
Мітки: води, пластової, склад, обмеження, припливу, свердловину
