Прилад мартиненка для дослідження умов різання рослин

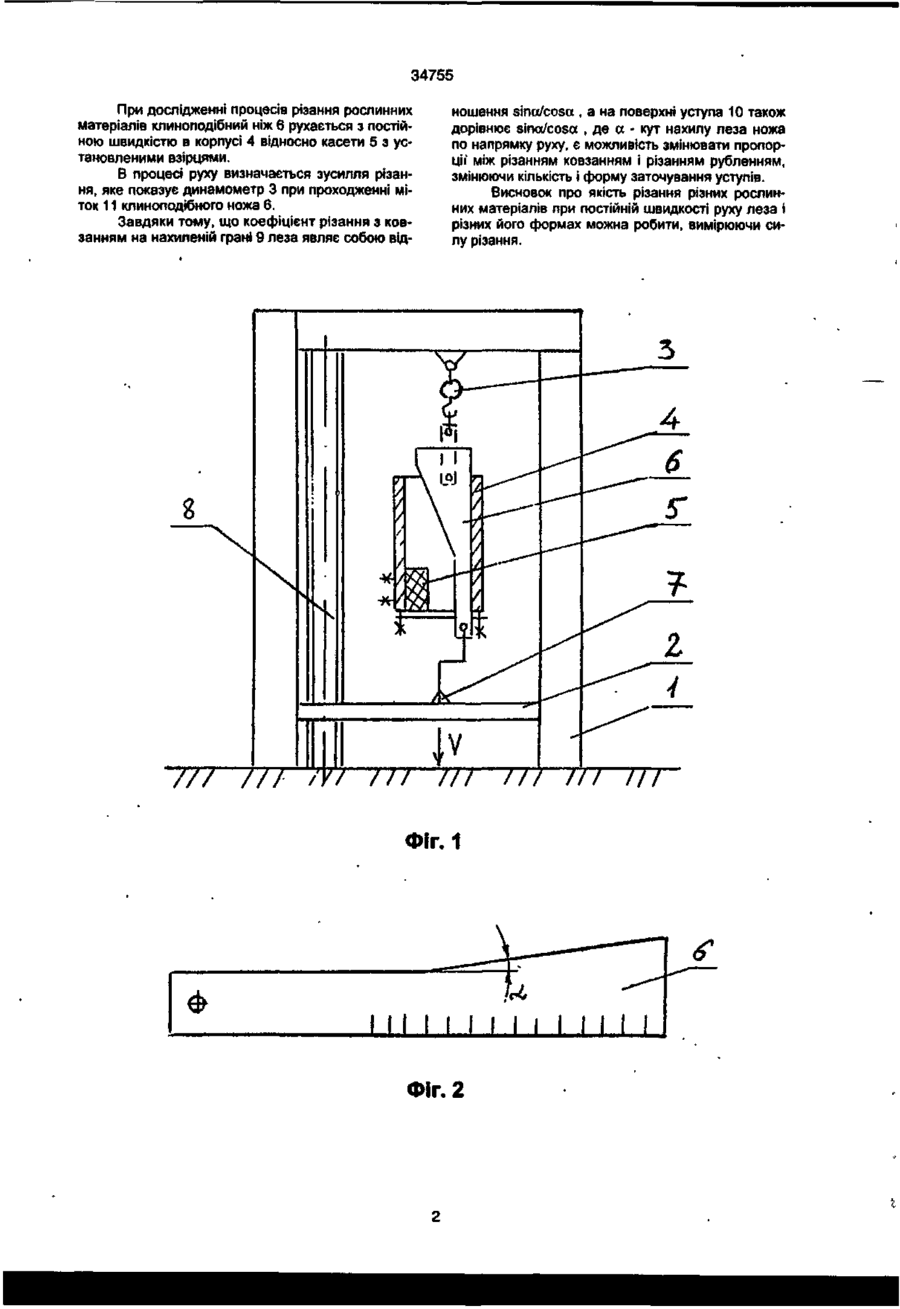

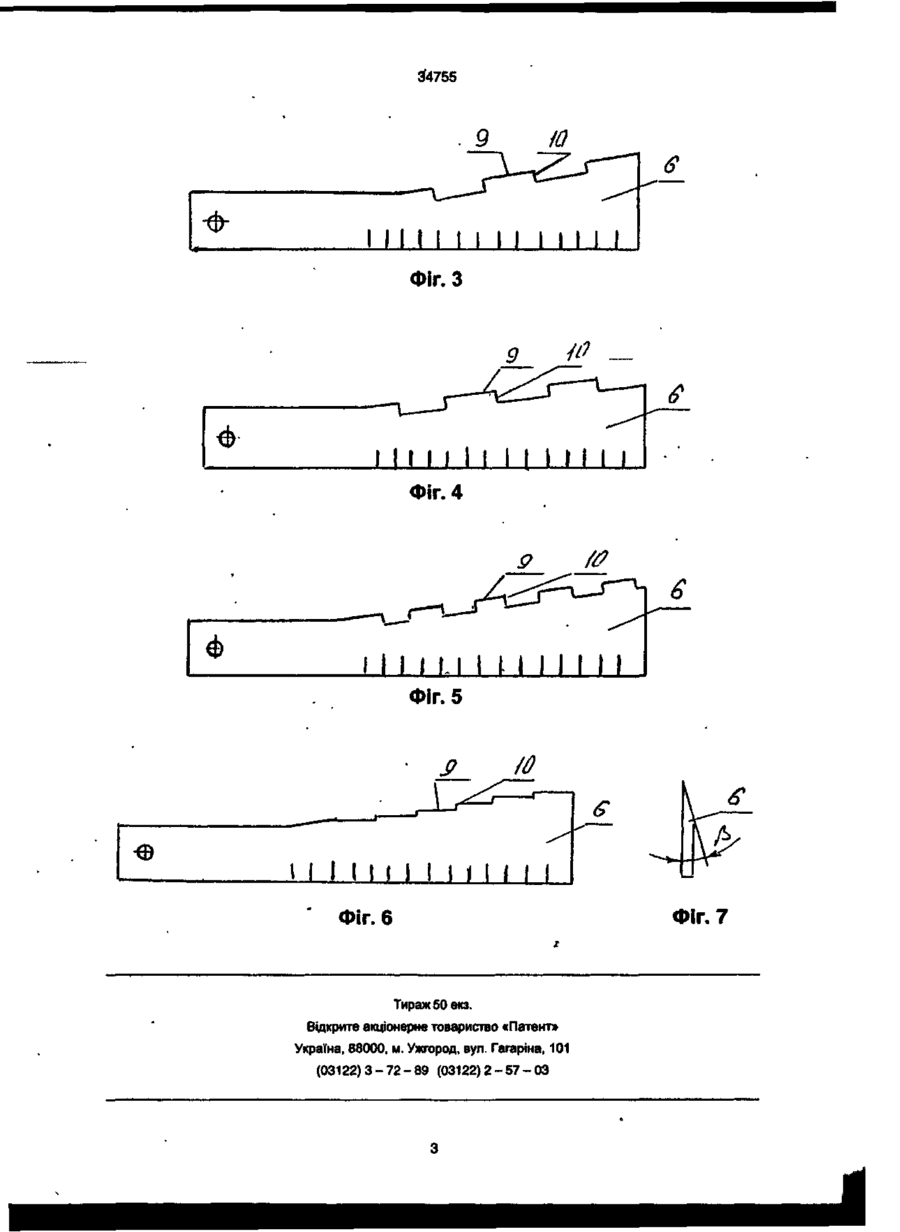

1. Прилад для дослідження умов різання рослин, що складається з рами, на якій за допомогою ходового гвинта закріплена рухома балка, з'єднана через зажими і динамометр з корпусом з взірцями рослин і ножем, відрізняється тим, що ніж виконаний клиноподібної форми. 2. Прилад для дослідження умов різання рослин по п.1, відрізняється тим, що динамометр прикріплений до корпусу з касетою взірців, а рухома балка з'єднана з клиноподібним ножем. З Прилад для дослідження умов різання рослин по л. 1, відрізняється тим, що ріжуча грань клиноподібного ножа виконана в вигляді суцільної лінії або лінії з уступами, бокові поверхні яких перпендикулярні до неї. Винахід відноситься до сільськогосподарського машинобудування, а саме до приладів для дослідження умов різання рослин. Відомий стенд для прискорених випробовувань і досліджень роботи гичкозрізувальних апаратів (а.с СРСР № 1335836, кл. G 01 М 19/00. бюл. № 33, 1987 p.), що вміщує розміщені на основі привід, вимірювальний і навантажувальний пристрої. (Аналог.) Недоліком відомого стенда є те, що на ньому неможливо визначити технічні характеристики плоских ножів, які не обертаються, а рухаються прямолінійно по ходу машини. Також відомий прилад В. А.Желіговського (И.Е. Резнік. Теория резания лезвием и основы расчета режущих аппаратов. Москва, Машиностроение, 1975, стр 97), що має раму, на поздовжній балці якої лезом -догори закріплений ніж. Над лезом ножа розташована каретка, в вікнах якої поперек ножа закріплюються стебла перерізуваного матеріалу. (Прототип.) Недоліком відомого приладу є неможливість визначення на ньому взаємовідношення між різанням рубленням і різанням ковзанням. В основу винаходу поставлена задача створення приладу для дослідження умов різання рослин, в якому клиноподібні ножі мають ріжучу грань в вигляді суцільної лінії або лінії з уступами, бокові поверхні яких пер< зндикулярні до неї, і за рахунок цього можливе вирішення задач по винайденні оптимального співвідношення між різанням рубленням і різанням ковзанням для зрізування різних рослинних матеріалів, які ростуть на одному полі, наприклад, гичка, коренеплід цукрових буряків і супутні бур'яни. Поставлена задача досягається за рахунок того, що в приладі Мартиненка для дослідження умов різання рослин, який складається з рами, на якій за допомогою ходового гвинта закріплена рухома балка, з'єднана через зажими і динамометр з корпусом з взірцями рослин і ножем, згідно винаходу вводиться те, що ніж виконаний клиноподібної форми, динамометр прикріплений до корпусу з касетою взірців, а рухома балка з'єднана з клиноподібним ножем, ріжуча грань клиноподібного ножа виконана в вигляді суцільної лінії з уступами, бокові поверхні яких перпендикулярні до неї. Суттєві ознаки винаходу, що викладені у формулі винаходу направлені на досягнення однієї мети - визначення оптимального взаємовідношення при різанні різних рослинних матеріалів між різанням ковзанням і різанням рубленням. Прилад Мартиненка для дослідження умов різання рослин зображений на фіг. 1. Фіг.2, фіг З, фіг.4, фіг.5, фіг.6 - виконання клинових ножів на фіг. 1. Фіг. 7 • вид збоку на клиновий ніж на фіг 2, фіг.З, фіг.4, фіг.5, фіг.6. Прилад Мартиненка для дослідження умов різання рослин складається з рами 1, рухомої балки 2, закріпленої на рамі 1, динамометра 3, на якому підвішений корпус 4 приладу Мартиненка для дослідження умов різання рослин з установленою касетою 5 взірців матеріалу. Змінний клиноподібний ніж 6 з'єднаний через зажим 7 з рухомою балкою 2, рівномірний рух на яку передається ходовим гвинтом 8. На клиноподібних ножах 6 виконані уступи 9, бокові поверхні 10 яких перпендикулярні до лінії грані, а також нанесені мітки 11. ю ю CO 34755 При дослідженні процесів різання рослинних матеріалів клиноподібний ніж 6 рухається з постійною швидкістю в корпусі 4 відносно касети 5 з установленими взірцями. В процесі руху визначається зусилля різання, яке показує динамометр 3 при проходженні міток 11 клиноподібного ножа 6. Завдяки тому, що коефіцієнт різання з ковзанням на нахиленій грані 9 леза являє собою від /// /// /У/ ношення sina/cosa , а на поверхні уступа 10 також дорівнює sina/cosa , де a - кут нахилу леза ножа по напрямку руху, є можливість змінювати пропорції* між різанням ковзанням і різанням рубленням, змінюючи кількість і форму заточування уступів. Висновок про якість різання різних рослинних матеріалів при постійній швидкості руху леза і різних його формах можна робити, вимірюючи силу різання. /77777/7/ Фіг. 1 Фіг. 2 III 1/7 34755 S I ) I L M А II 1I 1II Фіг.З 1 11 I I I I I I I M I I Фіг. 4 Фіг. 5 \ I I II) I I I M I I I Фіг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 Фіг. 7
