Спосіб пуску парової турбіни

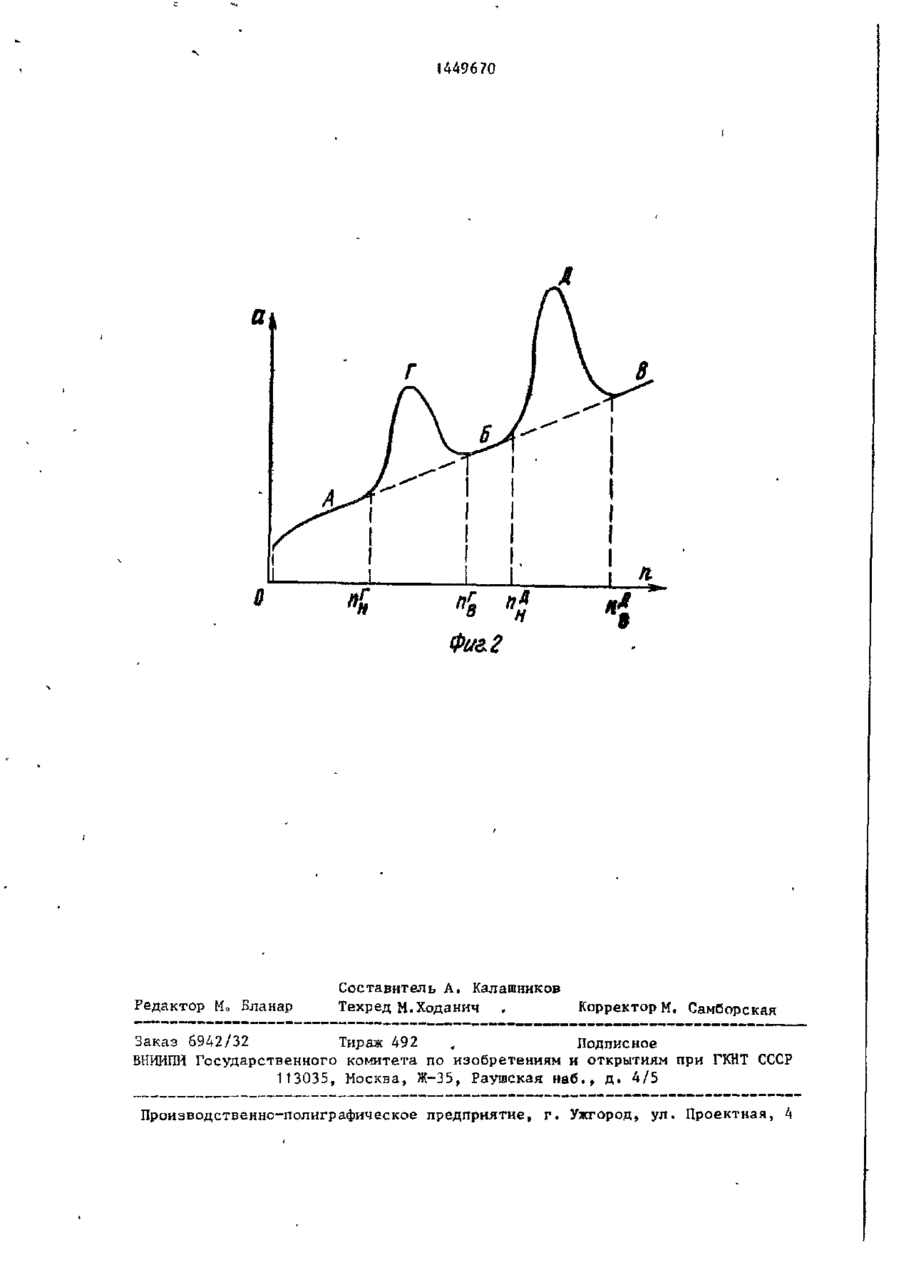

Изобретение позволяет повысить надежность паровой турбины при ее пуске. Задавая ускорение ротора при изменении открытия регулирующих клапанов под воздействием механизма управления, контролируют вибропреобра зователями 2 и 4 уровень вибрации подшипника и ротора. Одновременно с помощью датчика 8 измеряют частоту вращения ротора, а с помощью датчика 10 - его ускорение. Тем самым учитывают достижение частотой вращения нижней и затем верхней границ резонансных зон. Когда частота вращения достигает нижней границы очередной резонансной зоны» включают механизм управлення в сторону открытия регулирующих клапанов с максимальным быстродействием до получения определенного заранее такого значения ускорения ротора, которое достаточно для прохождения резонансной зоны без увеличения открытия клапанов» После этого прекращают открытие клапанов, что обеспечивает .снижение вибрации ротора в резонансной зоне. 2 ил. if) С СО О» •5 I 1 1449670 Изобретение относится к теплоэнерют достижение частотой вращения ротогетике и может быть использовано при ра нижней границы игн резонансной зопуске турбин. ны. На этой границе включают механизм Цель изобретения - повышение науправления турбиной с его максимальдежности турбины путем снижения уровным быстродействием в сторону открыня вибрации ротора в резонансных зотия регулирующих клапанов, задавая нах* ротору ускорение, которое контролиНа фиг. 1 приведена схема измереруют измерителем 11. После достижений для реализации предлагаемого спо- 10 ния ускорением значения, достаточнособа; на фкг. 2 - зависимость амплиго для прохождения резонансной зоны туды вибрации от частоты вращения без увеличения открытия клапанов, ротора. воздействие на регулирующие клапаны В процессе пуска паровой турбины приостанавливают и возобновляют его повышение частоты вращения ротора 15 только после того, как частота вращеведут заданием его ускорения при изния ротора станет равной уровню верхменении открытия регулирующих клапаней границы nj резонансной зоны Г. нов под воздействием механизма .управЗначение ускорения, необходимого для ления турбиной. При этом в сечении 1 прохождения резонансной зоны, опредеротора (фиг. О с помощью вибропреляют предварительно пробным пуском 20 образователя 2 и измерителя 3 вибратурбины при вводе ее в эксплуатацию. ции контролируют уровень вибрации Это значение зависит от динамических подшипника. В этом же сечении с посвойств ротора, состояния проточной мощью бесконтактного вибропреобразочасти, параметров пара. вателя 4 и измерителя 5 вибрации Прохождение резонансной зоны Д и 25 контролируют уровень вибрации ротопоследующих зон при их наличии осура. Измерители 3 и 5 вибрации с вибществляют аналогично. ропреобразователями могут быть устаОтсутствие перемещений регулируновлены у каждой опоры многоопорного ющих клапанов при прохождении больротора турбины. 30 шей части резонансной зоны снижает Сечение 6 ротора снабжено меткой 7, уровень вибрации ротора. что позволяет с помощью датчика 8 измерять частоту вращения ротора таФормула и з о б р е т е н и я хометром 9, а с помощью датчика 10 измерять ускорение ротора измеритеСпособ пуска паровой турбины путем 35 лем 11. изменения частоты вращения ротора заданием его ускорения при изменении При увеличении частоты п вращения открытия регулирующих клапанов под ротора амплитуда а вибрации изменяетвоздействием механизма управления с ся в соответствии с ориентировочной учетом достижения частотой вращения зависимостью (фиг. 2 ) , где выделены 40 нижней и затем верхней границ резоучастки А, Б и В нормального уровня нансных зон, о т л и ч а ю щ и й с я вибрации и зоны Г и Д повышенного тем, что, с целью повышения надежуровня вибрации. Эти резонансные зо г ности турбины путем снижения уровня ны ограничены нижними границами п и вибрации ротора в резонансных зонах, и п и верхними границами п[ и п^ 45 определяют значение ускорения ротосоответственно (границы резонансных ра, достаточное для прохождения резэн могут быть приблизительно опредезонансной зоны без увеличения открылены по увеличению, например, на 10% тия клапанов, при достижении нижней уровня вибрации по сравнению с уровграницы очередной резонансной зоны нем вибрации после выхода из зоны). 50 увеличивают открытие регулирующих Участки А, Б и В проходят с обычным клапанов при максимальном быстродейтемпом повышения частоты вращения, ствии механизма управления до полузаданным инструкцией по пуску данной чения определенного ранее значения турбины. ускорения ротора, после чего прекраПрохождение резонансной зоны Ґ щают открытие клапанов до достижения , осуществляют следующим образом. С по -55 верхней границы этой резонансной зоны, мощью тахометра 9 (фиг* 1) определя 1449670 в. О Фиг. 2 Редактор Мо Бланар Составитель А. Калашников Техред м.Ходанич , Корректор м. Самборская Заказ 6942/32 Тираж 492 . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
