Спосіб передачі сигналів викликів у віртуальній приватній мережі зв’язку, що створена у мережі зв’язку загального користування наземних рухомих об’єктів для надання послуг та передачі сигналів запитів та відгук

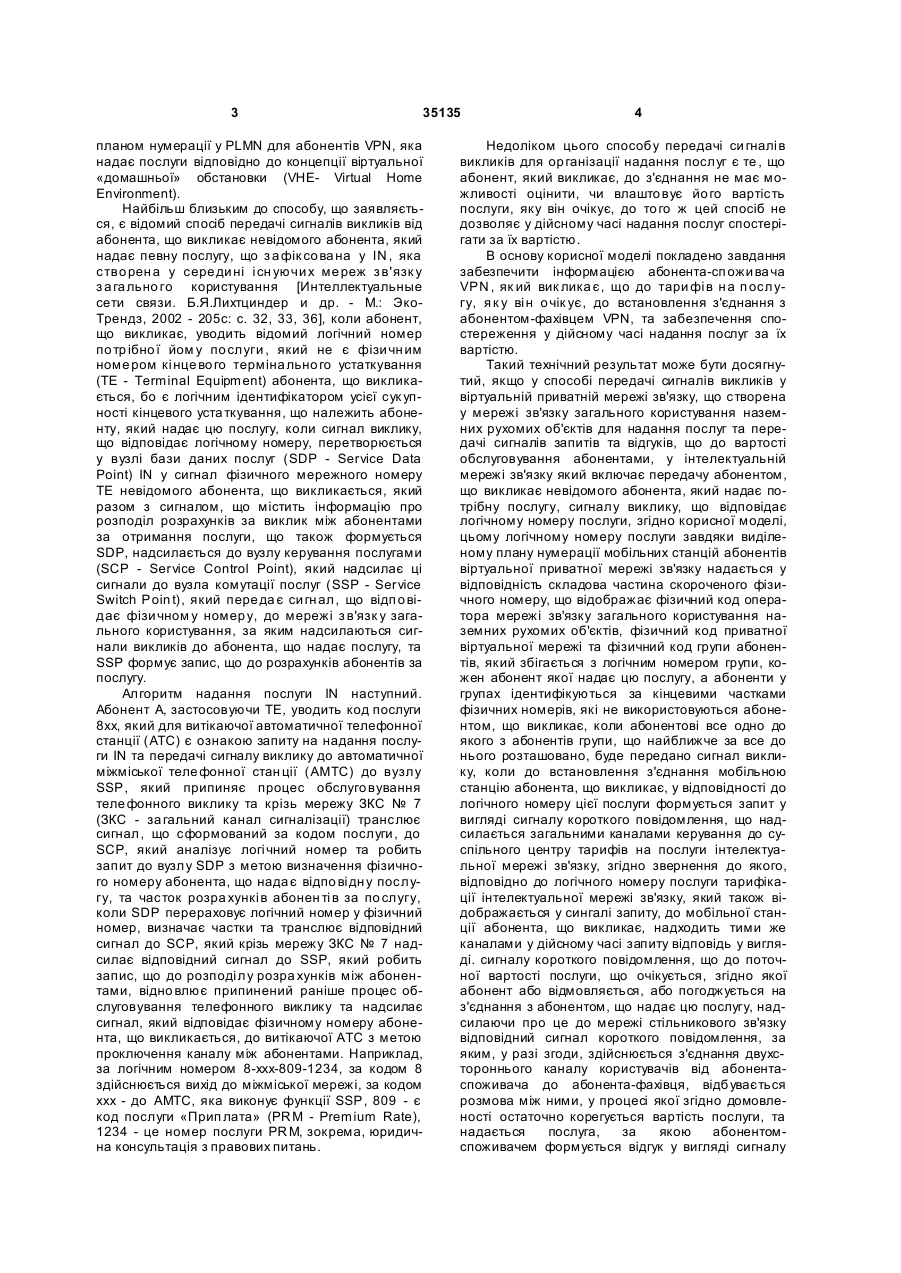

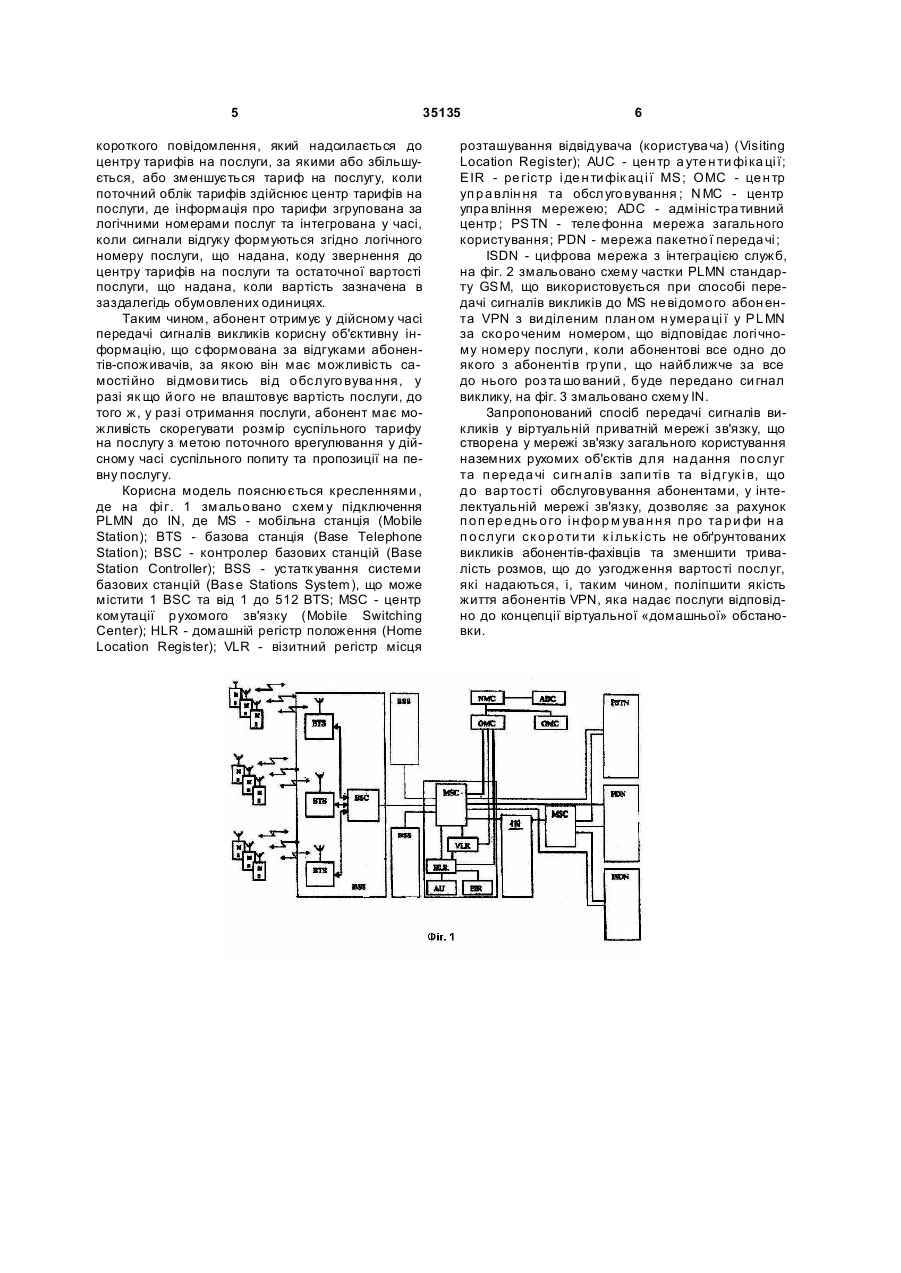

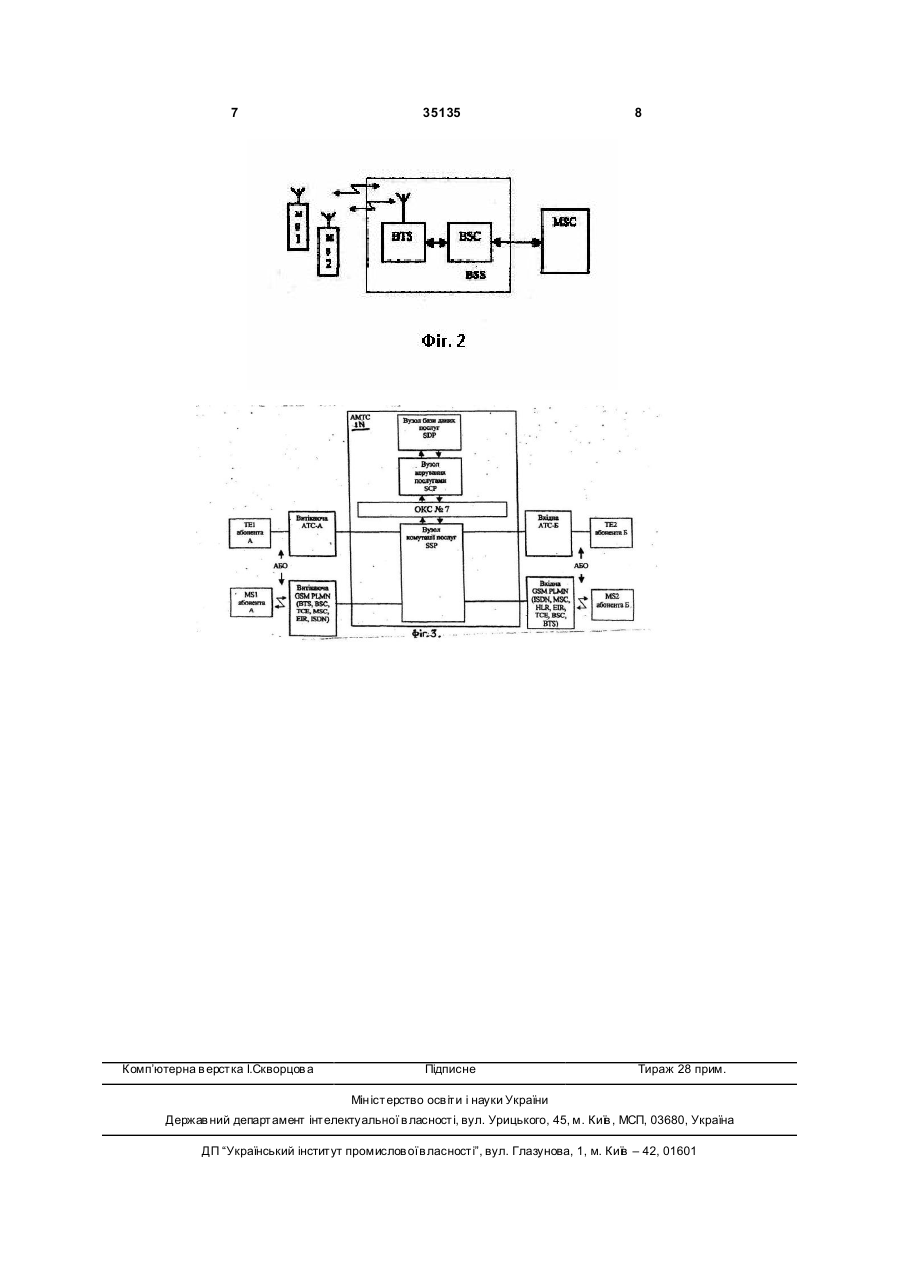

Спосіб передачі сигналів викликів у віртуальній приватній мережі зв'язку, що створена у мережі зв'язку загального користування наземних рухомих об'єктів для надання послуг та передачі сигналів запитів та відгуків, щодо вартості обслуго вування абонентами, у інтелектуальній мережі зв'язку, який включає передачу абонентом, що викликає невідомого абонента, який надає потрібну послугу, сигналу виклику, що відповідає логічному номеру послуги, який відрізняється тим, що цьому логічному номеру послуги завдяки виділеному плану нумерації мобільних станцій абонентів віртуальної приватної мережі зв'язку надається у відповідність складова частина скороченого фізичного номера, що відображає фізичний код оператора мережі зв'язку загального користування наземних рухомих об'єктів, фізичний код приватної віртуальної мережі та фізичний код групи абонентів, який збігається з логічним номером групи, кожен абонент якої надає цю послугу, а абоненти у групах ідентифікуються за кінцевими частками фізичних номерів, які не використовуються абонентом, що викликає, коли абонентові все одно, до якого з абонентів групи, що найближче за все до нього розташований, буде передано сигнал виклику, коли до встановлення з'єднання мобільною станцію абонента, що викликає, у відповідності до логічного номера U 2 UA 1 3 35135 планом нумерації у PLMN для абонентів VPN, яка надає послуги відповідно до концепції віртуальної «домашньої» обстановки (VНЕ- Virtual Home Environment). Найбільш близьким до способу, що заявляється, є відомий спосіб передачі сигналів викликів від абонента, що викликає невідомого абонента, який надає певну послугу, що з а фік со ва на у IN , яка ство рен а у сере ди ні і сн уючи х ме реж з в'язк у з а га льно го користування [Интеллектуальные сети связи. Б.Я.Лихтциндер и др. - М.: ЭкоТрендз, 2002 - 205с: с. 32, 33, 36], коли абонент, що викликає, уводить відомий логічний номер по тр ібно ї йом у по слуги , який не є фізи чн им номе ром кі нцево го терміна льно го устаткування (ТЕ - Terminal Equipment) абонента, що викликається, бо є логічним ідентифікатором усієї сук упності кінцевого уста ткування, що належить абоненту, який надає цю послугу, коли сигнал виклику, що відповідає логічному номеру, перетворюється у вузлі бази даних послуг (SDP - Service Data Point) IN у сигнал фізичного мережного номеру ТЕ невідомого абонента, що викликається, який разом з сигналом, що містить інформацію про розподіл розрахунків за виклик між абонентами за отримання послуги, що також формується SDP, надсилається до вузлу керування послугами (SCP - Service Control Point), який надсилає ці сигнали до вузла комутації послуг (SSP - Service Switch Poin t), який пере да є си гн ал, що відп о відає фізи чном у номер у, до мережі з в'язк у загального користування, за яким надсилаються сигнали викликів до абонента, що надає послугу, та SSP формує запис, що до розрахунків абонентів за послугу. Алгоритм надання послуги IN наступний. Абонент А, застосовуючи ТЕ, уводить код послуги 8хх, який для витікаючої автоматичної телефонної станції (АТС) є ознакою запиту на надання послуги IN та передачі сигналу виклику до автоматичної міжміської теле фонної стан ції (АМТС) до вузлу SSP, який припиняє процес обслуго вування теле фонного виклику та крізь мережу ЗКС № 7 (ЗКС - за гальний канал сигналізації) транслює сигнал, що сформований за кодом послуги , до SCP, який аналізує логі чний номер та робить запит до вузлу SDP з метою визначення фізичного номеру абонента, що нада є відпо ві дн у послугу, та часток розра хункі в абонен ті в за по слугу, коли SDP перераховує логічний номер у фізичний номер, визначає частки та транслює відповідний сигнал до SCP, який крізь мережу ЗКС № 7 надсилає відповідний сигнал до SSP, який робить запис, що до розподі лу розра хунків між абонентами, відно влює припинений раніше процес обслуговування телефонного виклику та надсилає сигнал, який відповідає фізичному номеру абонента, що викликається, до витікаючої АТС з метою проключення каналу між абонентами. Наприклад, за логічним номером 8-ххх-809-1234, за кодом 8 здійснюється вихід до міжміської мережі, за кодом ххх - до АМТС, яка виконує функції SSP, 809 - є код послуги «Прип лата» (PR M - Premium Rate), 1234 - це номер послуги PR M, зокрема, юридична консультація з правових питань. 4 Недоліком цього способу передачі си гналі в викликів для ор ганізації надання послуг є те , що абонент, який викликає, до з'єднання не має можливості оцінити, чи влашто вує йо го вартість послуги, яку він очікує, до то го ж цей спосіб не дозволяє у дійсному часі надання послуг спостерігати за їх вартістю. В основу корисної моделі покладено завдання забезпечити інформацією абонента-сп ожи ва ча VPN , як ий вик лика є, що до тари фі в н а п ослугу, я к у ві н о чік ує, до встановлення з'єднання з абонентом-фахівцем VPN, та забезпечення спостереження у дійсному часі надання послуг за їх вартістю. Такий технічний результат може бути досягнутий, якщо у способі передачі сигналів викликів у віртуальній приватній мережі зв'язку, що створена у мережі зв'язку загального користування наземних рухомих об'єктів для надання послуг та передачі сигналів запитів та відгуків, що до вартості обслуговування абонентами, у інтелектуальній мережі зв'язку який включає передачу абонентом, що викликає невідомого абонента, який надає потрібну послугу, сигналу виклику, що відповідає логічному номеру послуги, згідно корисної моделі, цьому логічному номеру послуги завдяки виділеному плану нумерації мобільних станцій абонентів віртуальної приватної мережі зв'язку надається у відповідність складова частина скороченого фізичного номеру, що відображає фізичний код оператора мережі зв'язку загального користування наземних рухомих об'єктів, фізичний код приватної віртуальної мережі та фізичний код групи абонентів, який збігається з логічним номером групи, кожен абонент якої надає цю послугу, а абоненти у групах ідентифікуються за кінцевими частками фізичних номерів, які не використовуються абонентом, що викликає, коли абонентові все одно до якого з абонентів групи, що найближче за все до нього розташовано, буде передано сигнал виклику, коли до встановлення з'єднання мобільною станцію абонента, що викликає, у відповідності до логічного номеру цієї послуги формується запит у вигляді сигналу короткого повідомлення, що надсилається загальними каналами керування до суспільного центру тарифів на послуги інтелектуальної мережі зв'язку, згідно звернення до якого, відповідно до логічного номеру послуги тарифікації інтелектуальної мережі зв'язку, який також відображається у сингалі запиту, до мобільної станції абонента, що викликає, надходить тими же каналами у дійсному часі запиту відповідь у вигляді. сигналу короткого повідомлення, що до поточної вартості послуги, що очікується, згідно якої абонент або відмовляється, або погоджується на з'єднання з абонентом, що надає цю послугу, надсилаючи про це до мережі стільникового зв'язку відповідний сигнал короткого повідомлення, за яким, у разі згоди, здійснюється з'єднання двухстороннього каналу користувачів від абонентаспоживача до абонента-фахівця, відбувається розмова між ними, у процесі якої згідно домовленості остаточно корегується вартість послуги, та надається послуга, за якою абонентомспоживачем формується відгук у вигляді сигналу 5 35135 короткого повідомлення, який надсилається до центру тарифів на послуги, за якими або збільшується, або зменшується тариф на послугу, коли поточний облік тарифів здійснює центр тарифів на послуги, де інформація про тарифи згрупована за логічними номерами послуг та інтегрована у часі, коли сигнали відгуку формуються згідно логічного номеру послуги, що надана, коду звернення до центру тарифів на послуги та остаточної вартості послуги, що надана, коли вартість зазначена в заздалегідь обумовлених одиницях. Таким чином, абонент отримує у дійсному часі передачі сигналів викликів корисну об'єктивну інформацію, що сформована за відгуками абонентів-споживачів, за якою він має можливість самості йно ві дмови тись ві д о бслуго вува ння, у разі як що й ого не влаштовує вартість послуги, до того ж, у разі отримання послуги, абонент має можливість скорегувати розмір суспільного тарифу на послугу з метою поточного врегулювання у дійсному часі суспільного попиту та пропозиції на певну послугу. Корисна модель пояснюється кресленнями , де на фі г. 1 змальо вано схем у підключення PLMN до IN, де MS - мобільна станція (Mobile Station); BTS - базова станція (Base Telephone Station); BSC - контролер базових станцій (Base Station Controller); BSS - устатк ування системи базових станцій (Base Stations System), що може містити 1 BSC та від 1 до 512 BTS; MSC - центр комутації р ухомого зв'язку (Mobile Switching Center); HLR - домашній регістр положення (Home Location Register); VLR - візитний регістр місця 6 розташування відвідувача (користува ча) (Visiting Location Register); AUC - цен тр а уте н ти фі ка ці ї; EIR - ре гістр і де н ти фік аці ї MS; OMC - це н тр уп р а влін ня та обслуго вування ; N MC - центр упра вління мережею; ADC - адміністра тивний центр ; PSTN - теле фонна мережа загального користування; PDN - мережа пакетно ї передачі ; ISDN - цифрова мережа з інтеграцією служб, на фіг. 2 змальовано схему частки PLMN стандарту GSM, що використовується при способі передачі сигналів викликів до MS не ві домо го абон ента VPN з ви діленим план ом н умера ці ї у PL MN за ско ро ченим номером, що відповідає логі чному номеру послуги , коли абонентові все одно до якого з абоненті в гр упи , що найближче за все до нього роз та шо ваний , буде передано си гнал виклику, на фіг. 3 змальовано схему IN. Запропонований спосіб передачі сигналів викликів у віртуальній приватній мережі зв'язку, що створена у мережі зв'язку загального користування наземних рухомих об'єктів для на дання по слуг та п ер еда чі си гн алі в зап и ті в та ві дгук і в, що до вар тості обслуговування абонентами, у інтелектуальній мережі зв'язку, дозволяє за рахунок п о п ер е днь о го і н фо р м ува н н я п ро та р и фи н а п о слуги ск о р о ти ти к і льк і сть не обґрунтованих викликів абонентів-фахівців та зменшити тривалість розмов, що до узгодження вартості послуг, які надаються, і, таким чином, поліпшити якість життя абонентів VPN, яка надає послуги відповідно до концепції віртуальної «домашньої» обстановки. 7 Комп’ютерна в ерстка І.Скворцов а 35135 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
