Спосіб передачі сигналів викликів у віртуальній приватній мережі зв’язку, що створена у мережі зв’язку загального користування наземних рухомих об’єктів для надання послуг та передачі сигналів запитів та відгук

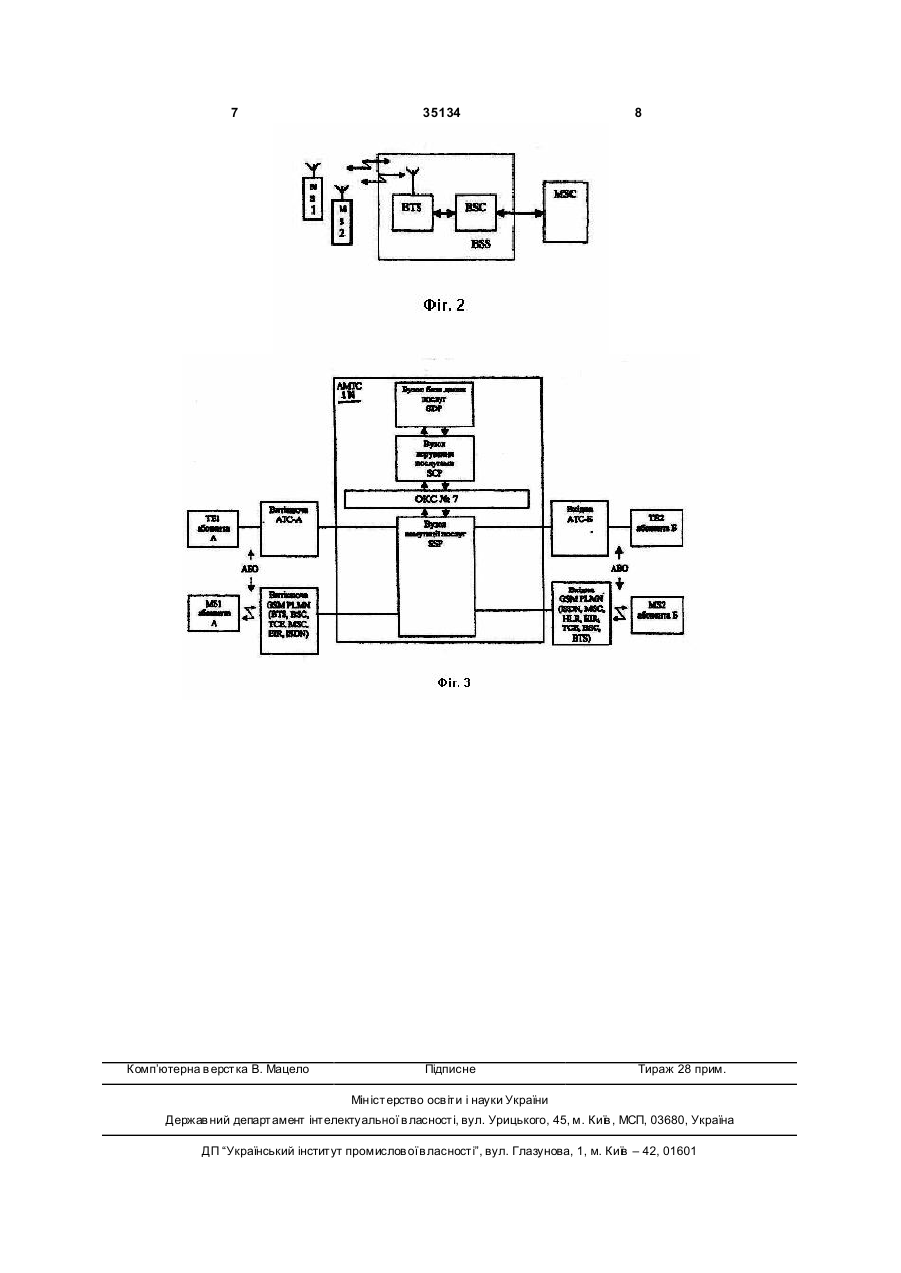

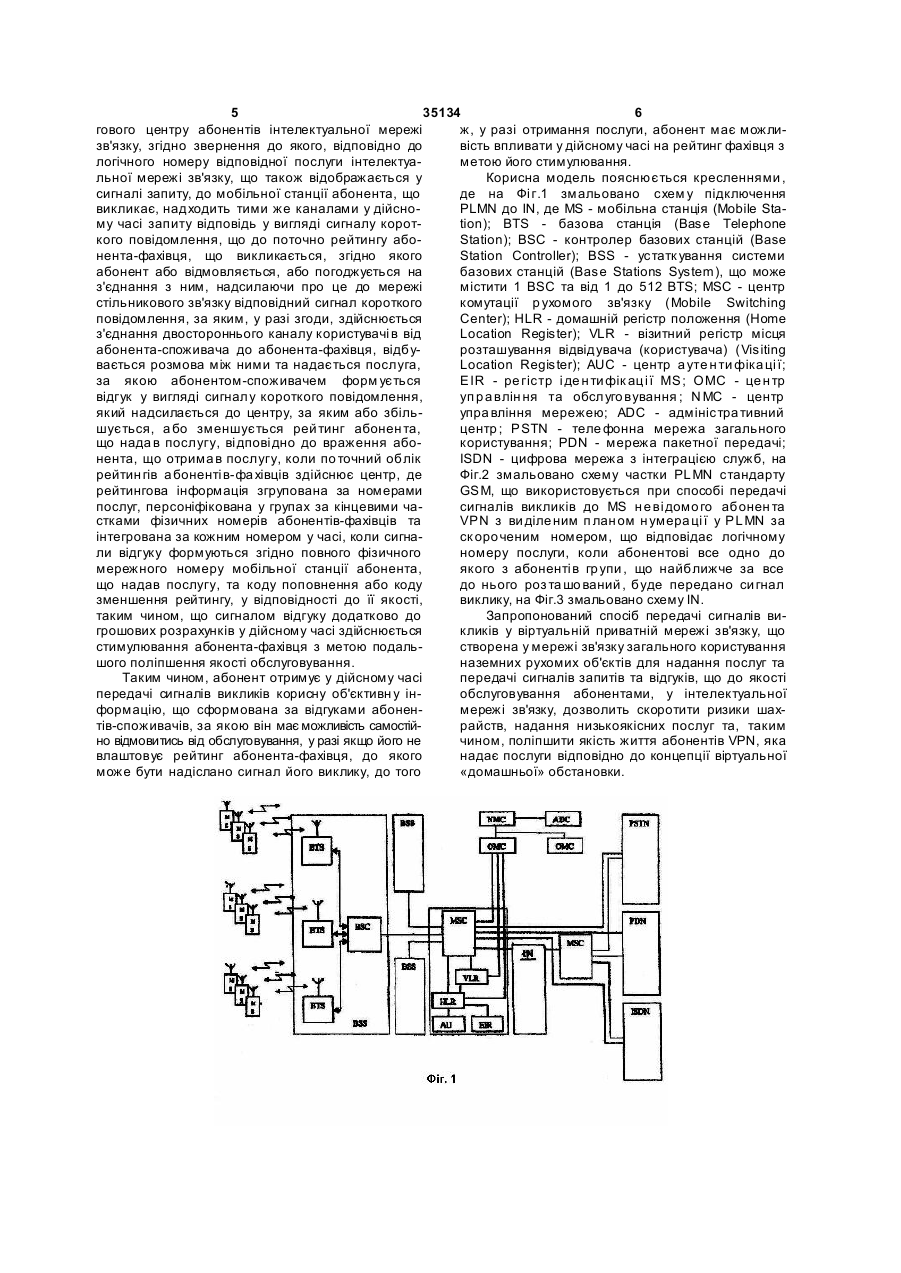

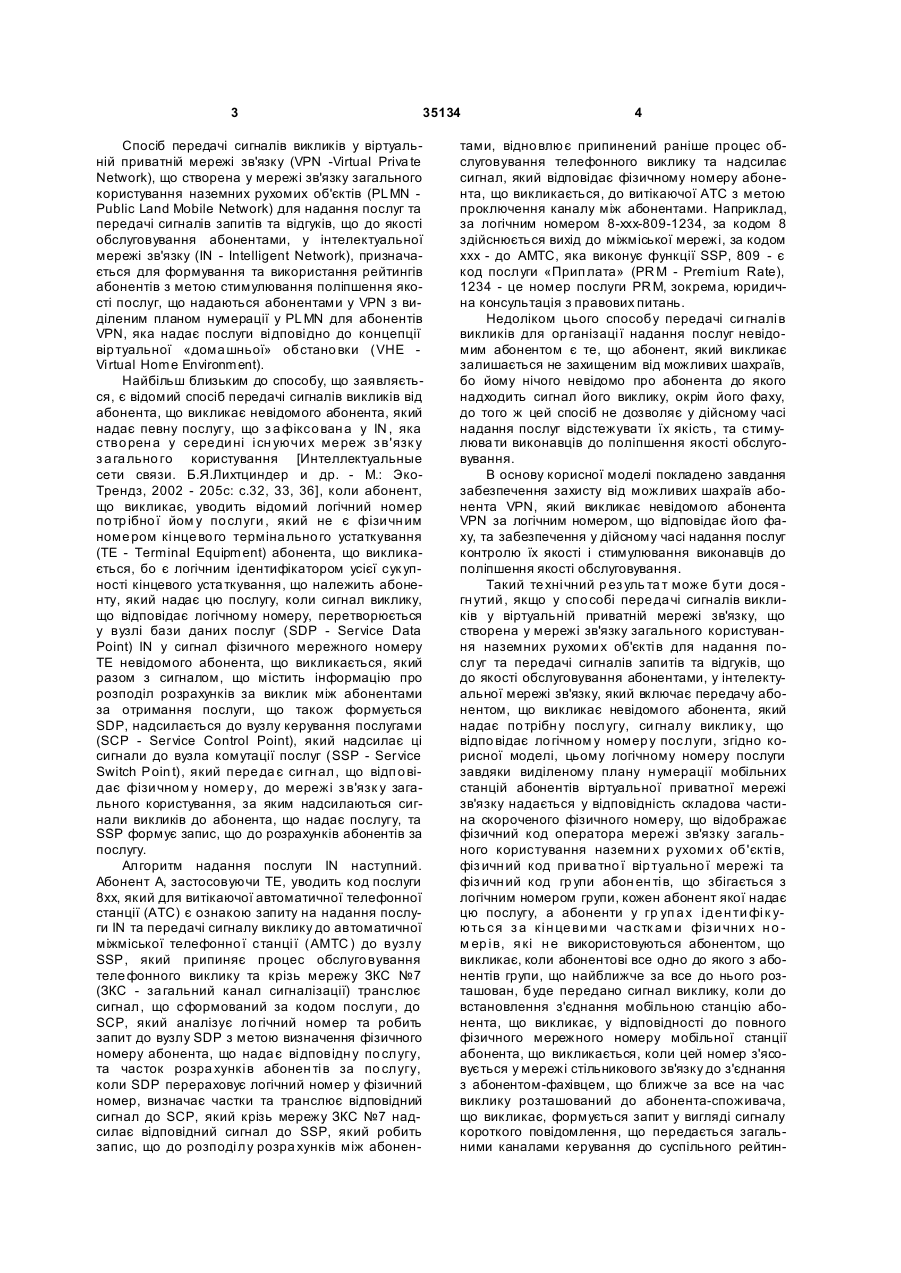

Спосіб передачі сигналів викликів у віртуальній приватній мережі зв'язку, що створена у мережі зв'язку загального користування наземних рухомих об'єктів для надання послуг та передачі сигналів запитів та відгуків, щодо якості обслуговування абонентами, у інтелектуальній мережі зв'язку, який включає передачу абонентом, що викликає невідомого абонента, який надає потрібну послугу, сигналу виклику, що відповідає логічному номеру послуги, який відрізняється тим, що цьому логічному номеру послуги завдяки виділеному плану нумерації мобільних станцій абонентів віртуальної приватної мережі зв'язку надається у відповідність складова частина скороченого фізичного номера, що відображає фізичний код оператора мережі зв'язку загального користування наземних рухомих об'єктів, фізичний код приватної віртуальної мережі та фізичний код групи абонентів, що збігається з логічним номером групи, кожен абонент якої надає цю послугу, а абоненти у гр упах ідентифікуються за кінцевими частками фізичних номерів, які не використовуються абонентом, що викликає, коли абонентові все одно, до якого з абонентів групи, що найближче за все до нього розташований, буде передано сигнал виклику, коли до встановлення з'єднання мобільною станцією абонента, що викликає, у відповідності до повного фізичного мережного номера мобільної станції абонента, що викликається, коли цей номер з'ясовується у мережі стільникового зв'язку до з'єднання з абонентом-фахівцем, що ближче за все на час виклику 2 (19) 1 3 35134 Спосіб передачі сигналів викликів у віртуальній приватній мережі зв'язку (VPN -Virtual Priva te Network), що створена у мережі зв'язку загального користування наземних рухомих об'єктів (PL MN Public Land Mobile Network) для надання послуг та передачі сигналів запитів та відгуків, що до якості обслуговування абонентами, у інтелектуальної мережі зв'язку (IN - Intelligent Network), призначається для формування та використання рейтингів абонентів з метою стимулювання поліпшення якості послуг, що надаються абонентами у VPN з виділеним планом нумерації у PL MN для абонентів VPN, яка надає послуги ві дпові дно до концепції вір туальної «дома шньої» обстано вки (VHE Vi rtual Home Environment). Найбільш близьким до способу, що заявляється, є відомий спосіб передачі сигналів викликів від абонента, що викликає невідомого абонента, який надає певну послугу, що з а фіксо ван а у IN , яка ство рен а у сере ди ні і сн уючи х ме реж з в'язк у з а га льно го користування [Интеллектуальные сети связи. Б.Я.Лихтциндер и др. - М.: ЭкоТрендз, 2002 - 205с: с.32, 33, 36], коли абонент, що викликає, уводить відомий логічний номер по тр ібно ї йом у по слуги , який не є фізи чн им номе ром кі нцево го терміна льно го устаткування (ТЕ - Terminal Equipment) абонента, що викликається, бо є логічним ідентифікатором усієї сук упності кінцевого уста ткування, що належить абоненту, який надає цю послугу, коли сигнал виклику, що відповідає логічному номеру, перетворюється у вузлі бази даних послуг (SDP - Service Data Point) IN у сигнал фізичного мережного номеру ТЕ невідомого абонента, що викликається, який разом з сигналом, що містить інформацію про розподіл розрахунків за виклик між абонентами за отримання послуги, що також формується SDP, надсилається до вузлу керування послугами (SCP - Service Control Point), який надсилає ці сигнали до вузла комутації послуг (SSP - Service Switch Poin t), який пере да є си гн ал, що відп о відає фізи чном у номер у, до мережі з в'язк у загального користування, за яким надсилаються сигнали викликів до абонента, що надає послугу, та SSP формує запис, що до розрахунків абонентів за послугу. Алгоритм надання послуги IN наступний. Абонент А, застосовуючи ТЕ, уводить код послуги 8хх, який для витікаючої автоматичної телефонної станції (АТС) є ознакою запиту на надання послуги IN та передачі сигналу виклику до автоматичної міжміської телефонно ї станці ї (АМТС ) до вузлу SSP, який припиняє процес обслуго вування теле фонного виклику та крізь мережу ЗКС №7 (ЗКС - за гальний канал сигналізації) транслює сигнал, що сформований за кодом послуги , до SCP, який аналізує ло гічний номер та робить запит до вузлу SDP з метою визначення фізичного номеру абонента, що нада є ві дповідн у по слугу, та часток розра хункі в абонен ті в за по слугу, коли SDP перераховує логічний номер у фізичний номер, визначає частки та транслює відповідний сигнал до SCP, який крізь мережу ЗКС №7 надсилає відповідний сигнал до SSP, який робить запис, що до розподі лу розра хунків між абонен 4 тами, відно влює припинений раніше процес обслуговування телефонного виклику та надсилає сигнал, який відповідає фізичному номеру абонента, що викликається, до витікаючої АТС з метою проключення каналу між абонентами. Наприклад, за логічним номером 8-ххх-809-1234, за кодом 8 здійснюється вихід до міжміської мережі, за кодом ххх - до АМТС, яка виконує функції SSP, 809 - є код послуги «Прип лата» (PR M - Premium Rate), 1234 - це номер послуги PR M, зокрема, юридична консультація з правових питань. Недоліком цього способу передачі си гналі в викликів для ор ганізаці ї надання послуг невідомим абонентом є те, що абонент, який викликає залишається не захищеним від можливих шахраїв, бо йому нічого невідомо про абонента до якого надходить сигнал його виклику, окрім його фаху, до того ж цей спосіб не дозволяє у дійсному часі надання послуг відстежувати їх якість, та стимулюва ти виконавців до поліпшення якості обслуговування. В основу корисної моделі покладено завдання забезпечення захисту від можливих шахраїв абонента VPN, який викликає невідомого абонента VPN за логічним номером, що відповідає його фаху, та забезпечення у дійсному часі надання послуг контролю їх якості і стимулювання виконавців до поліпшення якості обслуговування. Такий те хні чний р ез уль та т може бути дося гн утий , якщо у спо собі пере да чі сигналів викликів у віртуальній приватній мережі зв'язку, що створена у мережі зв'язку загального користування наземних рухоми х об'єкті в для надання послуг та передачі сигналів запитів та відгуків, що до якості обслуговування абонентами, у інтелектуальної мережі зв'язку, який включає передачу абонентом, що викликає невідомого абонента, який надає по трібн у послугу, си гналу виклик у, що відпо відає ло гічном у номер у послуги, згідно корисної моделі, цьому логічному номеру послуги завдяки виділеному плану н умерації мобільних станцій абонентів віртуальної приватної мережі зв'язку надається у відповідність складова частина скороченого фізичного номеру, що відображає фізичний код оператора мережі зв'язку загального користування наземни х р ухоми х об'єкті в, фіз ичн ий код при ва тно ї вір туально ї мережі та фіз ичн ий код гр упи абон ен ті в, що збігається з логічним номером групи, кожен абонент якої надає цю послугу, а абоненти у гр уп а х і де н ти фі к ують ся з а кі н це ви ми ча стк ам и фіз и чни х н о м ер і в, я кі н е використовуються абонентом, що викликає, коли абонентові все одно до якого з абонентів групи, що найближче за все до нього розташован, буде передано сигнал виклику, коли до встановлення з'єднання мобільною станцію абонента, що викликає, у відповідності до повного фізичного мережного номеру мобільної станції абонента, що викликається, коли цей номер з'ясовується у мережі стільникового зв'язку до з'єднання з абонентом-фахівцем, що ближче за все на час виклику розташований до абонента-споживача, що викликає, формується запит у вигляді сигналу короткого повідомлення, що передається загальними каналами керування до суспільного рейтин 5 35134 6 гового центру абонентів інтелектуальної мережі ж, у разі отримання послуги, абонент має можлизв'язку, згідно звернення до якого, відповідно до вість впливати у дійсному часі на рейтинг фахівця з логічного номеру відповідної послуги інтелектуаметою його стимулювання. льної мережі зв'язку, що також відображається у Корисна модель пояснюється кресленнями , сигналі запиту, до мобільної станції абонента, що де на Фі г.1 змальовано схем у підключення викликає, надходить тими же каналами у дійсноPLMN до IN, де MS - мобільна станція (Mobile Staму часі запиту відповідь у вигляді сигналу коротtion); BTS - базова станція (Base Telephone кого повідомлення, що до поточно рейтингу абоStation); BSC - контролер базових станцій (Base нента-фахівця, що викликається, згідно якого Station Controller); BSS - устатк ування системи абонент або відмовляється, або погоджується на базових станцій (Base Stations System), що може з'єднання з ним, надсилаючи про це до мережі містити 1 BSC та від 1 до 512 BTS; MSC - центр стільникового зв'язку відповідний сигнал короткого комутації р ухомого зв'язку (Mobile Switching повідомлення, за яким, у разі згоди, здійснюється Center); HLR - домашній регістр положення (Home з'єднання двостороннього каналу користувачі в від Location Register); VLR - візитний регістр місця абонента-споживача до абонента-фахівця, відбурозташування відвідувача (користувача) (Visiting вається розмова між ними та надається послуга, Location Register); AUC - центр а уте н ти фіка ці ї; за якою абонентом-споживачем форм ується EIR - ре гістр і де н ти фік аці ї MS; OMC - це н тр відгук у вигляді сигналу короткого повідомлення, уп р а влін ня та обслуго вування ; N MC - центр який надсилається до центру, за яким або збільупра вління мережею; ADC - адміністра тивний шується, а бо зменшується рей тинг абонен та, центр ; PSTN - теле фонна мережа загального що нада в послугу, ві дпові дно до враження абокористування; PDN - мережа пакетної передачі; нента, що отрима в послугу, коли по точний облік ISDN - цифрова мережа з інтеграцією служб, на рейтин гів а боненті в-фа хівців здійснює центр, де Фіг.2 змальовано схему частки PL MN стандарту рейтингова інформація згрупована за номерами GSM, що використовується при способі передачі послуг, персоніфікована у групах за кінцевими часигналів викликів до MS н е ві домо го абонен та стками фізичних номерів абонентів-фахівців та VPN з ви діле ним п лан ом н умера ці ї у PL MN за інтегрована за кожним номером у часі, коли сигнаск оро ченим номером, що відповідає логічному ли відгуку формуються згідно повного фізичного номеру послуги, коли абонентові все одно до мережного номеру мобільної станції абонента, якого з абоненті в гр упи , що найближче за все що надав послугу, та коду поповнення або коду до нього роз та шо ваний , буде передано си гнал зменшення рейтингу, у відповідності до її якості, виклику, на Фіг.3 змальовано схему IN. таким чином, що сигналом відгуку додатково до Запропонований спосіб передачі сигналів вигрошових розрахунків у дійсному часі здійснюється кликів у віртуальній приватній мережі зв'язку, що стимулювання абонента-фахівця з метою подальстворена у мережі зв'язку загального користування шого поліпшення якості обслуговування. наземних рухомих об'єктів для надання послуг та Таким чином, абонент отримує у дійсному часі передачі сигналів запитів та відгуків, що до якості передачі сигналів викликів корисну об'єктивн у інобслуговування абонентами, у інтелектуальної формацію, що сформована за відгуками абоненмережі зв'язку, дозволить скоротити ризики шахтів-споживачів, за якою він має можливість самостійрайств, надання низькоякісних послуг та, таким но відмовитись від обслуговування, у разі якщо його не чином, поліпшити якість життя абонентів VPN, яка влаштовує рейтинг абонента-фахівця, до якого надає послуги відповідно до концепції віртуальної може бути надіслано сигнал його виклику, до того «домашньої» обстановки. 7 Комп’ютерна в ерстка В. Мацело 35134 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
