Багаторядний бурякозбиральний комбайн “вахнівчанин – 3″
Номер патенту: 35219
Опубліковано: 15.03.2001
Автори: Станіславський Дмитро Петрович, Шестун Едуард Іванович, Кривенко Олександр Григорович, Кривенко Андрій Григорович
Формула / Реферат
Багаторядний бурякозбиральний комбайн, що містить раму з регульованими опорними колесами, на якій установлений приводний вібровикопуючий пристрій, в корпусі якого розміщені віброкопачі, відкидний бітер та шнековий доочисник коренів, який відрізняється тим, що вібровикопуючий пристрій споряджений перекидним бітером та завантажувальним транспортером, закріпленим на рамі поряд з підйомним накопичувальним бункером, а перед вібровикопуючим пристроєм на рамі розміщена приводна гичкозбиральна машина, в корпусі якої розташовані роторний гичкозрізальний вал, очищувач коренів та гичковикидний шнек, при цьому вібровикопуючий пристрій та гичкозбиральна машина з'єднані між собою, через установлені на їх корпусах редуктори, карданними валами, з можливістю відбору потужності від двигуна, причому на рамі також закріплені силові циліндри для підйому указаних пристроїв в транспортне положення.

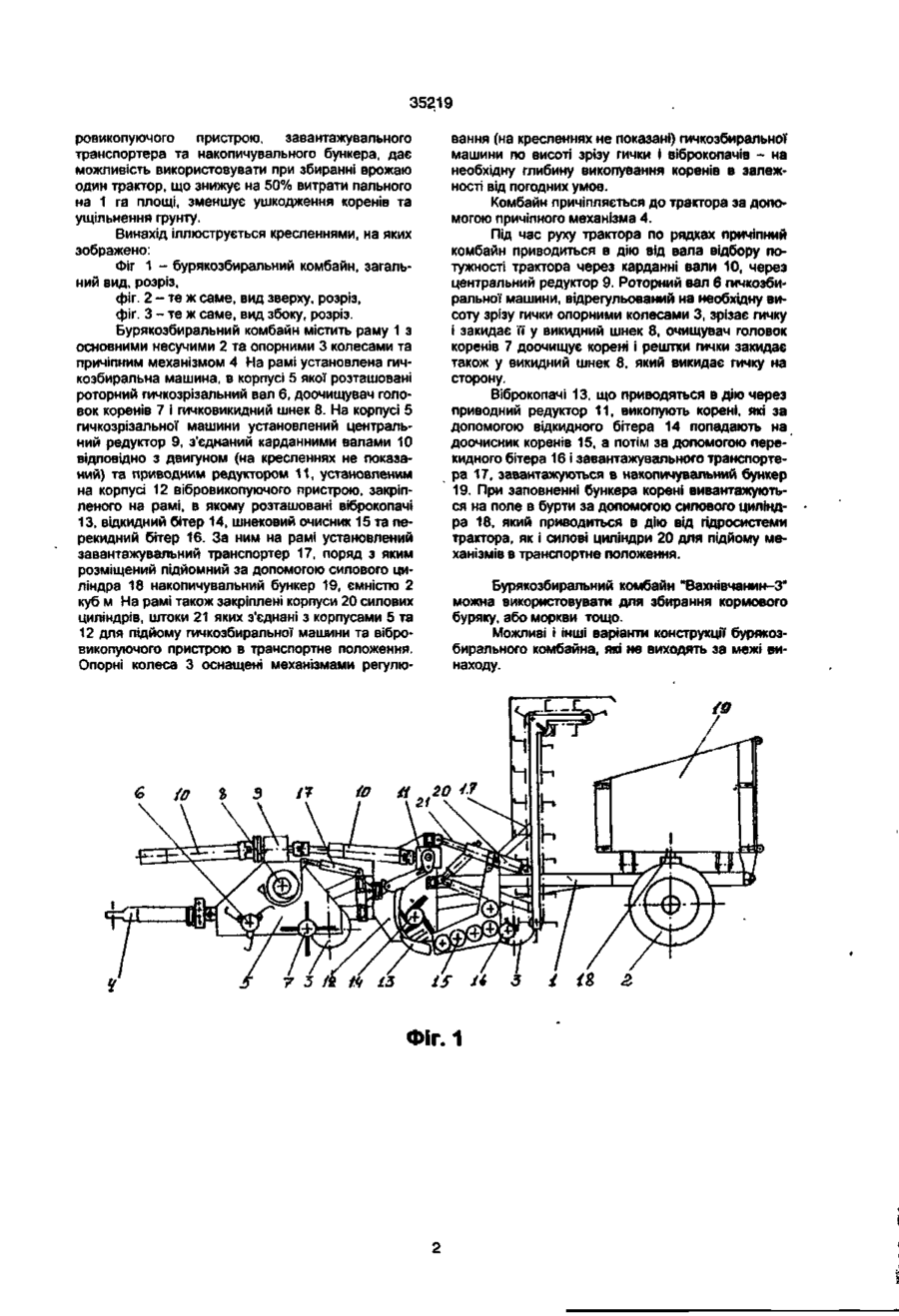

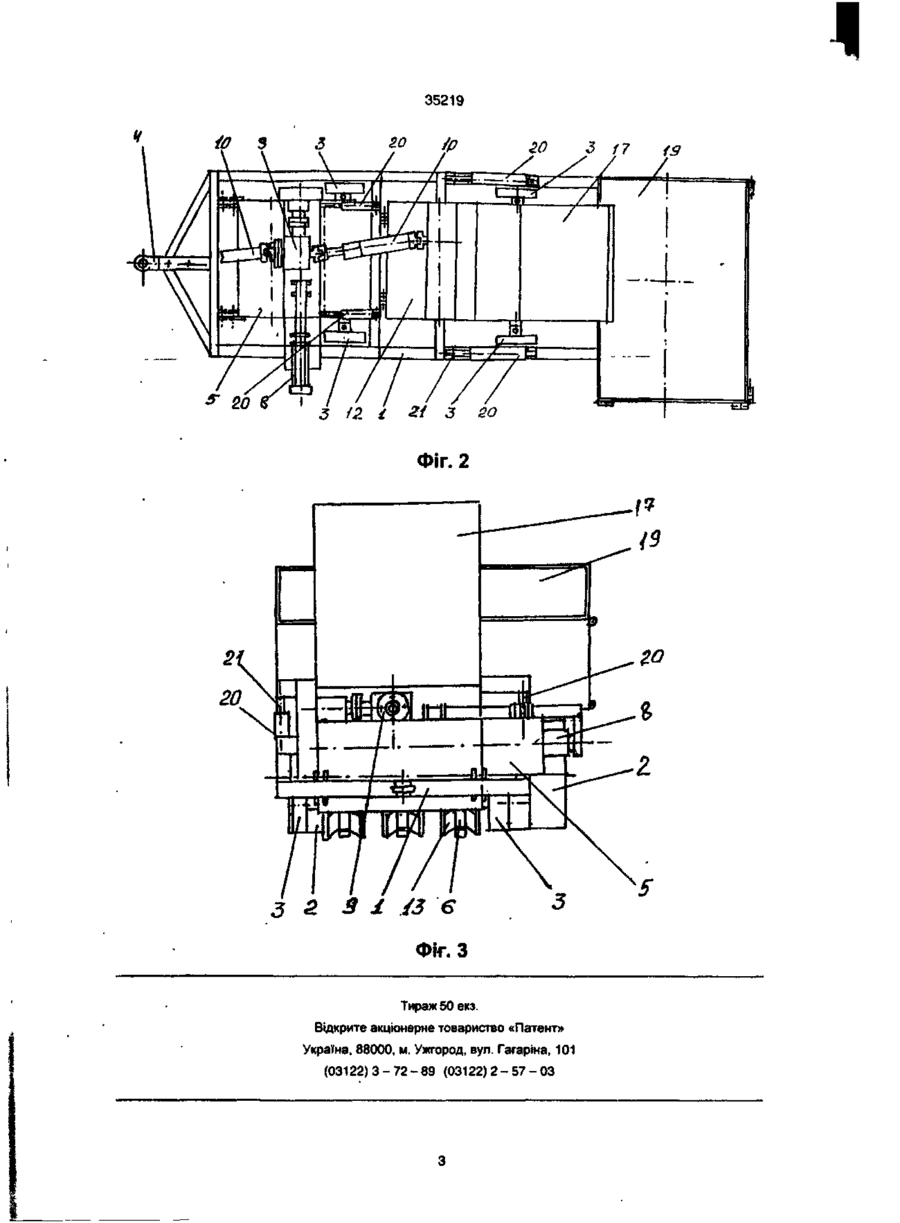

Текст
Багаторядний бурякозбиральний комбайн, що містить раму з регульованими опорними колесами, на якій установлений приводний вібровикопуючий пристрій, в корпусі якого розміщені віброкопачі, відкидний бітер та шнековий доочисник коренів, який відрізняється тим, що вібровикопуючий пристрій споряджений перекидним бітером та завантажувальним транспортером, закріпленим на рамі поряд з підйомним накопичувальним бункером, а перед вібровикопуючим пристроєм на рамі розміщена приводна гичкозбиральна машина, в корпусі якої розташовані роторний гичкозрізальний вал, очищувач коренів та гичковикидний шнек, при цьому вібровикопуючий пристрій та гичкозбиральна машина з'єднані між собою, через установлені на їх корпусах редуктори, карданними валами, з можливістю відбору потужності від двигуна, причому на рамі також закріплені силові циліндри для підйому указаних пристроїв в транспортне положення. Винахід відноситься до сільського господарства, зокрема, до техніки для механізації збирання коренеплодів, наприклад, цукрових буряків тощо Найближчим до винаходу, що заявляється, є буряковикопуючий комбайн БЗК-01 (ТУ БЗ 37057-64593-219-98) виробництва заводу "БОРЕКС" Київської обл., на рамі якого закріплені регульовані опорні колеса і установлений приводний вібровикопуючий пристрій, в корпусі якого розміщені віброкопачі, відкидний бітер на шнековий доочисник коренів. Недоліком конструкції цього технічного рішення є необхідність додаткового використання при збиранні врожаю гичкорізальної машини та причіпного підбирача-навантажувача, для кожного з яких необхідний трактор, що приводить до значних перевитрат палива на 1 га площі культур, ушкодження коренів та великого ущільнення грунту під час збирання врожаю. Задачею винаходу, що заявляється, є удосконалення відомого буряковикопуючого комбайна доповненням його конструкції додатковими пристроями для зрізання та збирання гички і транспортування та накопичування зібраних коренів, завдяки чому один агрегат, який обслуговується одним' трактором типу Т-70, МТЗ-82, здійснює функції гичкозбиральної, вібровикопуючої та навантажу вальної техніки, що дозволяє на 50% знизити витрати дизпалива на 1 га, зменшити ушкодження коренів та ущільнення грунту під час збирання врожаю Поставлена задача вирішується тим. що в буряковикопуючому комбайні, на рамі якого закріплені регульовані опорні колеса та корпус вібровикопуючого пристрою, в якому розміщені віброкопачі, відкидний бітер та шнековий доочисник коренів, згідно з винаходом, вібровикопуючий пристрій споряджений перекидним бітером та завантажувальним транспортером, закріпленим на рамі з несучими колесами поряд з підйомним накопичувальним бункером, а перед вібровикопуючим пристроєм на рамі розміщена приводна гичкозбиральна машина, в корпусі якої розташовані роторний гичкозрізальний вал, доочищувач коренів та гичковикидний шнек, при цьому вібровикопуючий пристрій та гичкозбиральна машина з'єднані між собою, через установлені на їх корпусах редуктори, карданними валами, з можливістю відбору потужності від двигуна, причому на рамі закріплені також силові циліндри для підйому указаних пристроїв в транспортне положення. Удосконалення відомого буряковикопуючого комбайна розміщенням на одній рамі кількох функціональних вузлів, приводних від одного джерела потужності, а саме - гичкозбиральної машини, віб (73) СТАНІСЛАВСЬКИЙ ДМИТРО ПЕТРОВИЧ, КРИВЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, КРИВЕНКО АНДРІЙ ГРИГОРОВИЧ, ШЕСТУН ЕДУАРД ІВАНОВИЧ о> ю со < 35219 ровикопуючого пристрою, завантажувального транспортера та накопичувального бункера, дає можливість використовувати при збиранні врожаю один трактор, що знижує на 50% витрати пального на 1 га площі, зменшує ушкодження коренів та ущільнення грунту. Винахід іллюструється кресленнями, на яких зображено: Фіг 1 - бурякозбиральний комбайн, загальний вид, розріз, фіг. 2 - те ж саме, вид зверху, розріз, фіг. З - те ж саме, вид збоку, розріз. Бурякозбиральний комбайн містить раму 1 з основними несучими 2 та опорними 3 колесами та причіпним механізмом 4 На рамі установлена гичкозбиральна машина, в корпусі 5 якої розташовані роторний гичкозрізальний вал 6, доочищувач головок коренів 7 і гичковикидний шнек 8. На корпусі 5 гичкозрізальної машини установлений центральний редуктор 9, з'єднаний карданними валами 10 відповідно з двигуном (на кресленнях не показаний) та приводним редуктором 11, установленим на корпусі 12 вібровикопуючого пристрою, закріпленого на рамі, в якому розташовані віброкопачі 13, відкидний бітер 14, шнековий очисник 15 та перекидний бітер 16. За ним на рамі установлений завантажувальний транспортер 17, поряд з яким розміщений підйомний за допомогою силового циліндра 18 накопичувальний бункер 19, ємністю 2 куб м На рамі також закріплені корпуси 20 силових циліндрів, штоки 21 яких з'єднані з корпусами 5 та 12 для підйому гичкозбиральної машини та вібровикопуючого пристрою в транспортне положення. Опорні колеса 3 оснащені механізмами регулю вання (на кресленнях не показані) гичкозбиральної машини по висоті зрізу гички і віброкопачів - на необхідну глибину викопування коренів в залежності від погодних умов. Комбайн причіпляється до трактора за допомогою причіпного механізма 4. Під час руху трактора по рядках причіпний комбайн приводиться в дію від вала відбору потужності трактора через карданні вали 10, через центральний редуктор 9. Роторний вал 6 гичкозбиральної машини, відрегульований на необхідну висоту зрізу гички опорними колесами 3, зрізає гичку і закидає її у викидний шнек 8, очищувач головок коренів 7 доочищує корені і рештки гички закидає також у викидний шнек 8, який викидає гичку на сторону. Віброкопачі 13, що приводяться в дію через приводний редуктор 11, викопують корені, які за допомогою відкидного бітера 14 попадають на доочисник коренів 15, а потім за допомогою перекидного бітера 16 і завантажувального транспортера 17, завантажуються в накопичувальний бункер 19. При заповненні бункера корені вивантажуються на поле в бурти за допомогою силового циліндра 18, який приводиться в дію від гідросистеми трактора, як і силові циліндри 20 для підйому механізмів в транспортне положення. Бурякозбиральний комбайн "Вахнівчанин-3" можна використовувати для збирання кормового буряку, або моркви тощо. Можливі і інші варіанти конструкції бурякозбирального комбайна, які не виходять за межі винаходу. Фіг. 1 35219 3 12 I 2/3 SO Фіг. 2 3 2 З І ЇЗ Є Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
ДивитисяДодаткова інформація
Назва патенту англійськоюPlural-row beet combined harvester "vakhnivchanyn-3"
Автори англійськоюStanislavskyi Dmytro Petrovych, Kryvenko Oleksandr Hryhorovych, Kryvenko Andrii Hryhorovych, Shestun Eduard Ivanovych
Назва патенту російськоюМногорядный свеклоуборочный комбайн "вахнивчанин - 3"
Автори російськоюСтаниславский Дмитрий Петрович, Кривенко Александр Григорьевич, Кривенко Андрей Григорьевич, Шестун Эдуард Иванович
МПК / Мітки
МПК: A01D 27/00
Мітки: комбайн, вахнівчанин, бурякозбиральний, багаторядний
