Кормозбиральний комбайн

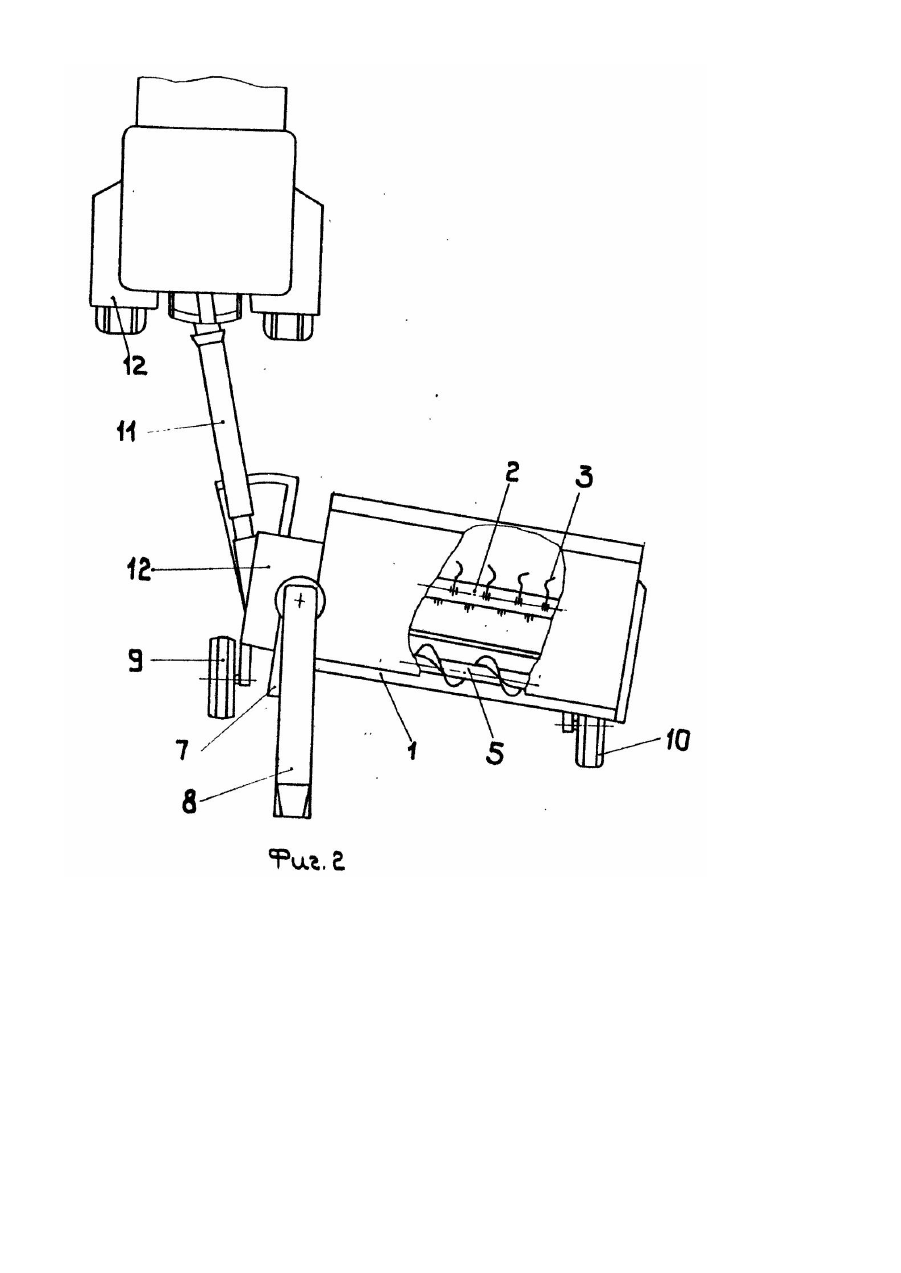

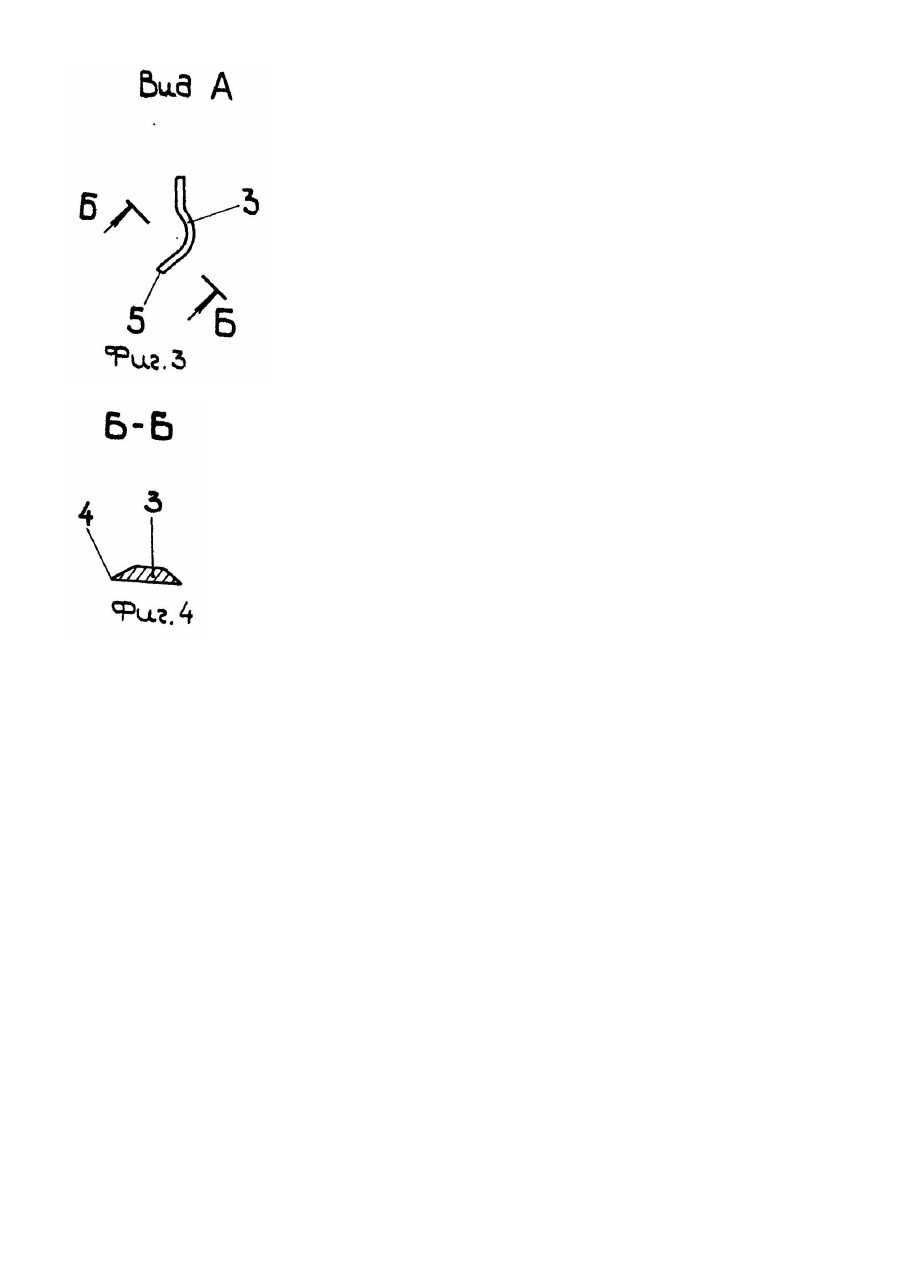

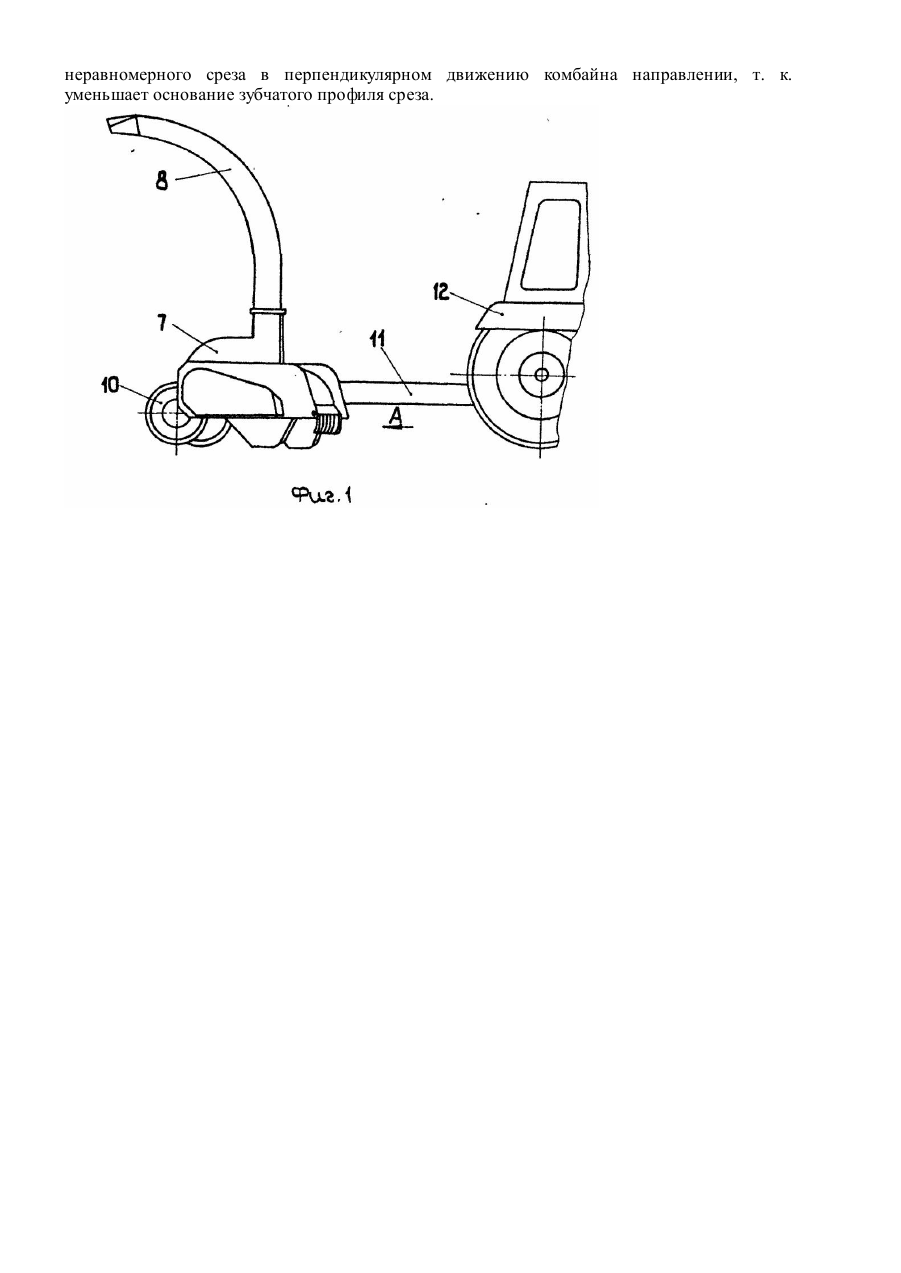

Изобретение относится к области машиностроения для животноводства и кормопроизводства, в частности, к кормоуборочным комбайнам с горизонтальной осью вращения режущего аппарата. Известна конструкция кормоуборочного комбайна, включающая раму, режущий аппарат, расположенный перпендикулярно направлению движения комбайна с шарнирно подвешенными - V -образными ножами, шнек, устройство транспортировки растительной массы в транспортное средство [1]. Недостатком указанного кормоуборочного комбайна является неравномерный срез растений, т, е. режущая кромка - V -образных ножей установлена под углом к линии среза растений для обеспечения схода растительной массы с ножа, а на конце ножа кромка имеет плоскость перпендикулярную режущей кромке ножа, в связи с чем, срез растительной массы в плоскости перпендикулярной движению комбайна имеет зубчатый профиль, что снижает полноту сбора растительной массы. В основу изобретения поставлена задача усовершенствования кормоуборочного комбайна путем изменения установки режущего аппарата и конструкции - V -образных ножей, чем обеспечивается равномерный срез растений и снижение потерь растительной массы. Поставленная задача решается тем, что в кормоуборочном комбайне, содержащем раму, режущий аппарат, вращающийся вокруг горизонтальной оси с шарнирно подвешенными - V образными ножами, шнек, устройство транспортировки растительной массы, согласно изобретению режущий аппарат расположен под углом, находящимся в пределах 93...100° к направлению движения комбайна, а на торце каждого из - V -образных ножей выполнен скос, плоскость которого расположена параллельно оси режущего аппарата и образует с одной из боковых сторон ножа режущую кромку. Сущность изобретения поясняется чертежами: На фиг. 1 изображен кормоуборочный комбайн, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - вид А фиг. 1; на фиг. 4 -разрез А-А фиг. 3. Кормоуборочный комбайн включает раму 1, режущий аппарат 2, расположенный под углом не равным 90° к направлению движения комбайна с шарнирно закрепленными Vобразными ножами 3, которые имеют режущую кромку 4 и скос 5 на конце ножа, параллельный оси вращения режущего аппарата, также образующий режущую кромку, шнек 6, устройство транспортировки 7 растительной массы, силосопровод 8, опорные колеса 9 и 10, сницу 11, соединенную с энергетическим средством 12, привод 13. Кормоуборочный комбайн работает следующим образом. Энергетическое средство 12 перемещает посредством сницы 11 кормоуборочный комбайн по полю на колесах 9 и 10 и при помощи привода 13 сообщает вращательное движение режущему аппарату 2 с шарнирно подвешенными ножами 3. шнеку 6, устройству транспортировки 7 растительной массы, расположенным на раме 1. Режущий аппарат 2 срезает режущими кромками 4 и скосом 5 шарнирно подвешенных - V образных ножей 3 стебли растительной массы и подает к шнеку 6. Шнек 6 направляет растительную массу в устройство транспортировки 7 и силосопровод 8. которые укладывают ее в транспортное средство (на рис. не показано). Так как режущий аппарат 2 расположен под углом а к направлению движения кормоуборочного комбайна, то линейная скорость режущих кромок 4 и скоса 5 шарнирно подвешенных - V -образных ножей 3 не совпадает с направлением его движения, и траектория движения режущей кромки 4 и скоса 5 одного ножа 3 при двух смежных оборотах будет параллельна и смещена на величину X= V sin a /м/ П где V - скорость движения комбайна в м/с; П - частота вращения режущего аппарата, об/с; a - угол поворота режущего аппарата. Параллельный оси вращения режущего аппарата 2 скос 5 на концах V-образных ножей 3 также уменьшает потери растительной массы от неравномерного среза в перпендикулярном движению комбайна направлении, т. к. уменьшает основание зубчатого профиля среза.
