Спосіб повірки лічильників газу і пристрій для його здійснення

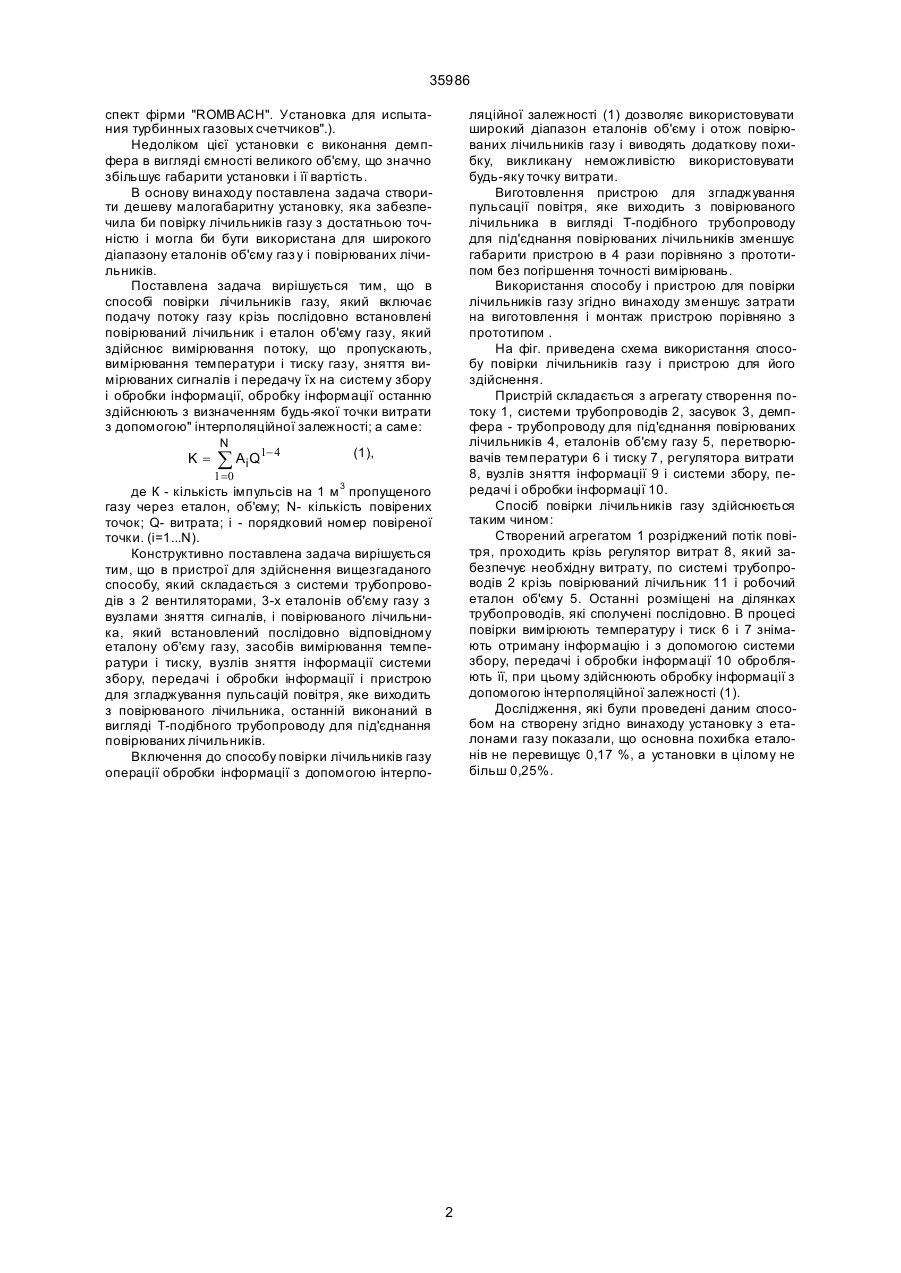

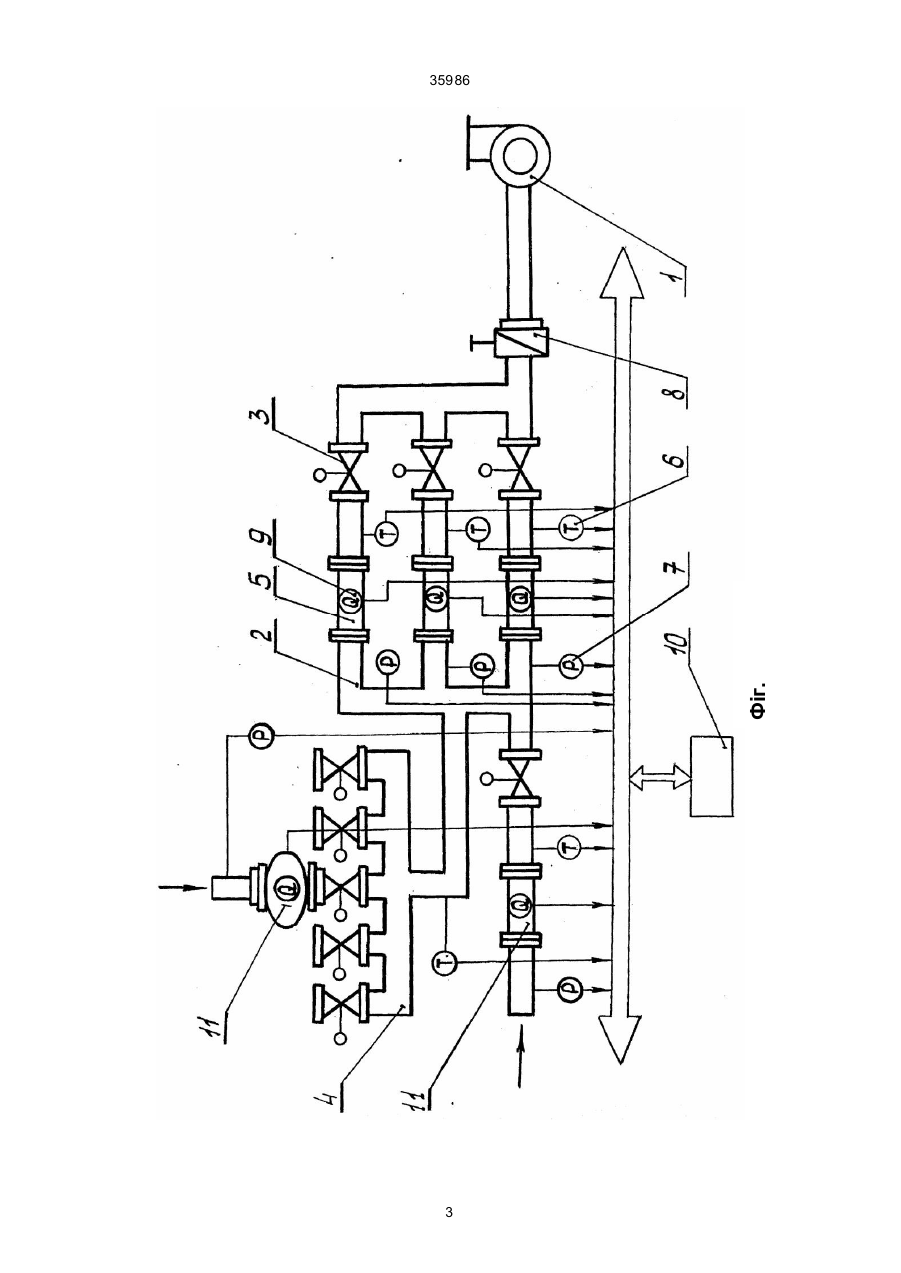

1. Спосіб повірки лічильників газу, який включає подачу газу крізь послідовно встановлені повірюваний лічильник газу і еталон об’му газу, які здійснюють вимірювання об’єму газу, що проходить, вимірювання температури і тиску газ у, зняття отриманої інформації, збір, передача і обробка цієї інформації, який відрізняється тим, що обробку інформації здійснюють з визначенням будь-якої точки витрати з допомогою інтерполяційної залежності: 35986 спект фірми "ROMBACH". Установка для испытания турбинных газовых счетчиков".). Недоліком цієї установки є виконання демпфера в вигляді ємності великого об'єму, що значно збільшує габарити установки і її вартість. В основу винаходу поставлена задача створити дешеву малогабаритну установку, яка забезпечила би повірку лічильників газу з достатньою точністю і могла би бути використана для широкого діапазону еталонів об'єму газ у і повірюваних лічильників. Поставлена задача вирішується тим, що в способі повірки лічильників газу, який включає подачу потоку газу крізь послідовно встановлені повірюваний лічильник і еталон об'єму газу, який здійснює вимірювання потоку, що пропускають, вимірювання температури і тиску газу, зняття вимірюваних сигналів і передачу їх на систему збору і обробки інформації, обробку інформації останню здійснюють з визначенням будь-якої точки витрати з допомогою" інтерполяційної залежності; а саме: K= N å Ai Q1- 4 ляційної залежності (1) дозволяє використовувати широкий діапазон еталонів об'єму і отож повірюваних лічильників газу і виводять додаткову похибку, викликану неможливістю використовувати будь-яку точку витрати. Виготовлення пристрою для згладжування пульсації повітря, яке виходить з повірюваного лічильника в вигляді Т-подібного трубопроводу для під'єднання повірюваних лічильників зменшує габарити пристрою в 4 рази порівняно з прототипом без погіршення точності вимірювань. Використання способу і пристрою для повірки лічильників газу згідно винаходу зменшує затрати на виготовлення і монтаж пристрою порівняно з прототипом . На фіг. приведена схема використання способу повірки лічильників газу і пристрою для його здійснення. Пристрій складається з агрегату створення потоку 1, системи трубопроводів 2, засувок 3, демпфера - трубопроводу для під'єднання повірюваних лічильників 4, еталонів об'єму газу 5, перетворювачів температури 6 і тиску 7 , регулятора витрати 8, вузлів зняття інформації 9 і системи збору, передачі і обробки інформації 10. Спосіб повірки лічильників газу здійснюється таким чином: Створений агрегатом 1 розріджений потік повітря, проходить крізь регулятор витрат 8, який забезпечує необхідну витрату, по системі трубопроводів 2 крізь повірюваний лічильник 11 і робочий еталон об'єму 5. Останні розміщені на ділянках трубопроводів, які сполучені послідовно. В процесі повірки вимірюють температуру і тиск 6 і 7 знімають отриману інформацію і з допомогою системи збору, передачі і обробки інформації 10 обробляють її, при цьому здійснюють обробку інформації з допомогою інтерполяційної залежності (1). Дослідження, які були проведені даним способом на створену згідно винаходу установку з еталонами газу показали, що основна похибка еталонів не перевищує 0,17 %, а установки в цілому не більш 0,25%. (1), 1 =0 де К - кількість імпульсів на 1 м 3 пропущеного газу через еталон, об'єму; N- кількість повірених точок; Q- витрата; і - порядковий номер повіреної точки. (і=1...N). Конструктивно поставлена задача вирішується тим, що в пристрої для здійснення вищезгаданого способу, який складається з системи трубопроводів з 2 вентиляторами, 3-х еталонів об'єму газу з вузлами зняття сигналів, і повірюваного лічильника, який встановлений послідовно відповідному еталону об'єму газу, засобів вимірювання температури і тиску, вузлів зняття інформації системи збору, передачі і обробки інформації і пристрою для згладжування пульсацій повітря, яке виходить з повірюваного лічильника, останній виконаний в вигляді Т-подібного трубопроводу для під'єднання повірюваних лічильників. Включення до способу повірки лічильників газу операції обробки інформації з допомогою інтерпо 2 Фіг. 35986 3 35986 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
