Пристрій для експрес-контролю лічильників газу

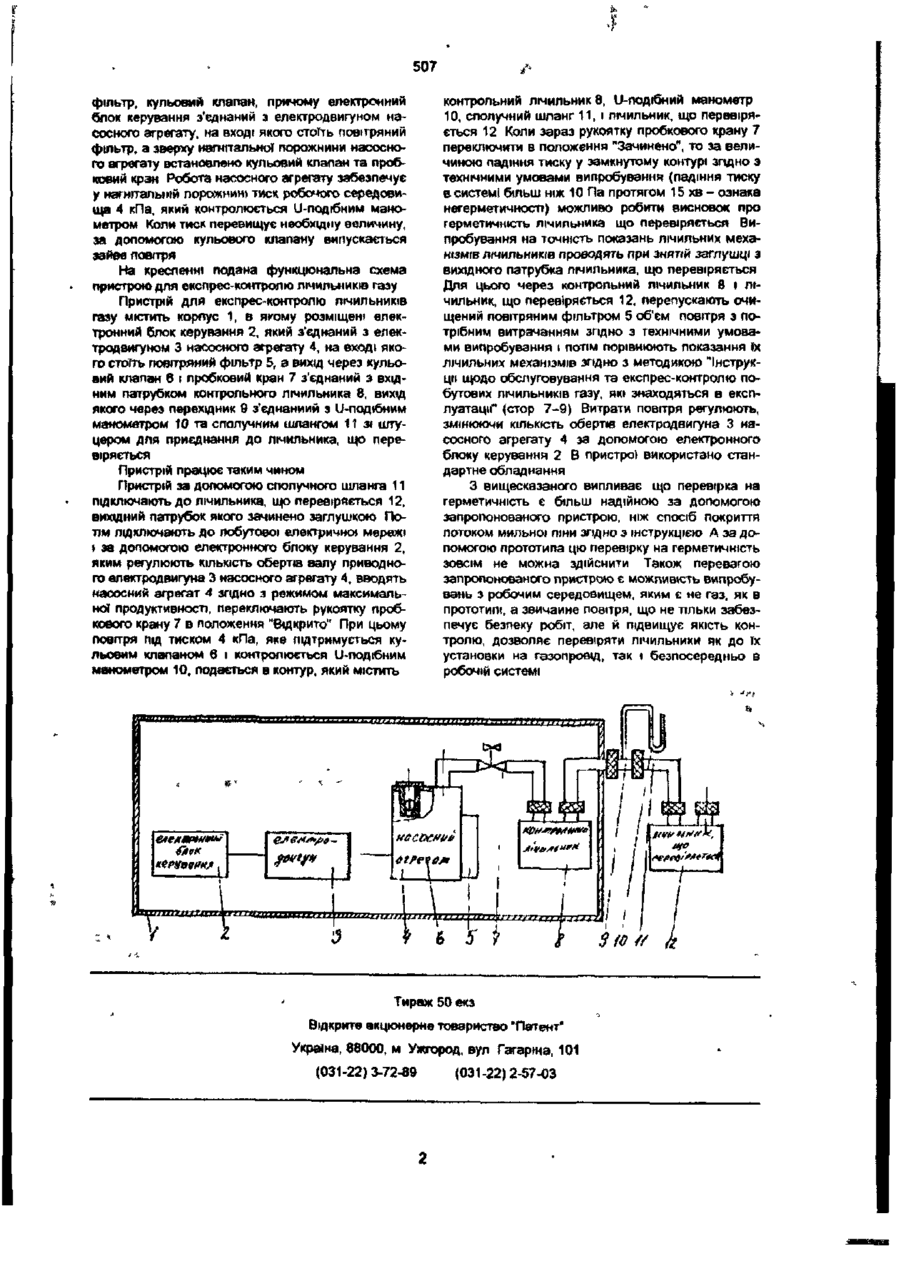

Пристрій для експрес-контролю лічильників газу, що містить контрольний лічильник, вхідний патрубок якого з'єднаний э пробковим краном, а вихідний патрубок з'єднаний з U-подібним мано метром, а також сполучний шланг зі штуцером, який з'єднує контрольний лічильник з лічильником, що перевіряється, який відрізняється тим, що додатково МІСТИТЬ корпус, в якому розміщені електронний блок керування, насосний агрегат з електродвигуном, повітряний фільтр, кульовий клапан, причому електронний блок керування з'єднаний з електродвигуном насосного агрегату, на вході якого стопь повітряний фільтр, а зверху нагнітальної порожнини насосного агрегату встановлено кульовий клапан та пробковий кран Корисна модель відноситься до галузі приладобудування, а саме до приладів вимірювання кількості протікшого середовища, і може бути використовано для контролю побутових лічильників газу Відомий пристрій для вимірювання малих витрат газу (Авт ев СССР Ne 1162263, кл G 01 F 1/34, опублис ЗО 09 85, бюл № 36), що містить ділянку основної магістралі з клапаном, по обидва боки котрого приєднані трубопроводи з клапанами які з'єднують основну магістраль з мірним циліндром jfo містить поршневий роздільник, два перемиє» «а і вимірювально-перетворюючий пристрій Але за схемою, що пропонується, використовувати цей пристрій в побутових умовах для перевірки ЛІЧИЛЬНИКІВ газу неможливо черрз вимоги безпеки під час роботи з побутовими газопроводами і правилами їх експлуатації Найбільш близьким за технічною суттю і своїм функціональним призначенням до корисної моделі, що пропонується, є пристрій для експресконтролю, схема якого подається в "Інструкції щодо обслуговування та контролю побутових лічильників газу, які знаходяться в експлуатації" Схема контролю містить в собі ділянку газопроводу з пробковим краном та лічильником, що перевіряється, контрольний лічильник газу, з'єднаний з Uподібним манометром, термометр, сполучні шла чильник та лічильник, що перевіряється, за визначений проміжок часу, а саме за 1 хв, і порівнюванні кінцевих результатів показань обох лічильників. До недоліків цього пристрою можна віднести низьку якість здійснюваного контролю Це трапляється тому, що крізь лічильник, що перевіряється, перепускають газ з тиском у газопроводі у межах 1,2-1,4 кПа, але цієї величини тиску недостатньо для іспитів лічильника на герметичність, ця величина тиску за технічними умовами на випробування повинна бути 4,0-0,05 кПа Крім того, випробування лічильника здійснюється з використовуванням природного газу як робочого середовища що при наявності витоку газу може призвести до утворювання вибухонебезпечного середовища нги зі штуцерами для приєднування до ДІЛЬНИЦІ газопроводу з пробковим краном та лічильником, що перевіряється Контроль витрати газу базується на перепусканні газу через контрольний лі В основу корисної моделі поставлено задачу забезпечити потрібні технічні умови, досягнення потрібної величини тиску робочого середовища. 4,0-0,05 кПа для здійснення контролю працездатності лічильника, що перевіряється, шляхом використання насосного агрегату і кульового клапана Ця задача здійснюється таким чииом Пристрій для експрес-контролю лічильників газу, що містить контрольниий лічильник, вхідний патрубок якого з'єднаний з пробковим краном, а вихідний патрубок з'єднаний з U-лодібним манометром, а також сполучний шланг зі штуцером, який з'єднує контрольний лічильник з лічильником, що перевіряється, додатково містить корпус, в якому розміщені електронний блок керування, насосний агрегат з електродвигуном, повітряний О ю 507 фільтр, кульовий клапан, причому електронний блок керування з'єднаний з електродвигуном насосного агрегату, на вході якого стоїть повітряний фільтр, а зверху нагнітальної порожнини насосного агрегату встановлено кульовий клапан та пробковий кран Робота насосного агрегату забезпечує у нагнітальній порожнині тиск робочого середовища 4 кПа, який контролюється U-подібним манометром Коли тиск перевищує необхідну величину, за допомогою кульового клапану випускається зайве повітря На кресленні подана функціональна схема пристрою для експрес-контролю ЛІЧИЛЬНИКІВ газу Пристрій для експрес-контролю ЛІЧИЛЬНИКІВ газу містить корпус 1, в ягому розміщені електронний блок керування 2, який з'єднаний з електродвигуном 3 насосного агрегату 4, на вході якого стоїть повітряний фільтр 5, а вихід через кульовий клапан 6 і пробковий кран 7 з'єднаний з вхідним патрубком контрольного лічильника 8, вихід якого через перехідний 9 з'єднаний* з U-подібним манометром 10 та сполучним шлангом 11 зі штуцером для приєднання до лічильника, що перевіряється Пристрій працює таким чином Пристрій за допомогою сполучного шланга 11 підключають до лічильника, що перевіряється 12, вихідний патрубок якого зачинено заглушкою Потім підключають До побутової електричної мережі t за допомогою електронного блоку керування 2, яким регулюють КІЛЬКІСТЬ обертів валу приводного електродвигуна З насосного агрегату 4, вводять насосний агрегат 4 згідно з режимом максимальної продуктивності, переключають рукоятку пробкового крану 7 в положення "Відкрито" При цьому повгтря під ТИСКОМ 4 кПа, яке підтримується кульовим клапаном в і контролюється U-подібним манометром 10. подається в контур, який містить контрольний лічильник 8, U-подібний манометр 10, сполучний шланг 11, і лічильник, що перевіряється 12 Коли зараз рукоятку пробкового крану 7 переключити в положення "Зачинено", то за величиною падіння тиску у замкнутому контурі згідно з технічними умовами випробування (падіння тиску в системі більш ніж 10 Па протягом 15 хе - ознака негерметичності) можливо робити висновок про герметичність лічильника що перевіряється Випробування на точність показань лічильних механізмів ЛІЧИЛЬНИКІВ проводять при знятій заглушці з вихідного патрубка л пильника, що перевіряється Для цього через контрольний лічильник 8 і лічильник, що перевіряється 12. перепускають очищений повітряним фільтром 5 об'єм повітря з потрібним витрачанням згідно з технічними умовами випробування і потім порівнюють показання їх лічильних механізмів згідно з методикою "Інструкції щодо обслуговування та експрес-контролю побутових ЛІЧИЛЬНИКІВ газу, які знаходяться в експлуатації*' (crop 7-9) Витрати повітря регулюють, змінюючи кількють обертів електродвигуна 3 насосного агрегату 4 за допомогою електронного блоку керування 2 В пристрої використано стандартне обладнання З вищесказаного випливає що перевірка на герметичність є більш надійною за допомогою запропонованого пристрою, ніж спосіб покриття потоком мильної піни згідно з інструкцією А за допомогою прототипа цю перевірку на герметичність зовсім не можна здійснити Також перевагою запропонованого пристрою є можливість випробувань з робочим середовищем, яким є не газ, як в прототипі, а звичайне повітря, що не тільки забезпечує безпеку робіт, але й підвищує якість контролю, дозволяє перевіряти лічильники як до їх установки на газопровід, так і безпосередньо в робочій системі 1 UlintJlir. Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
