Сатуратор

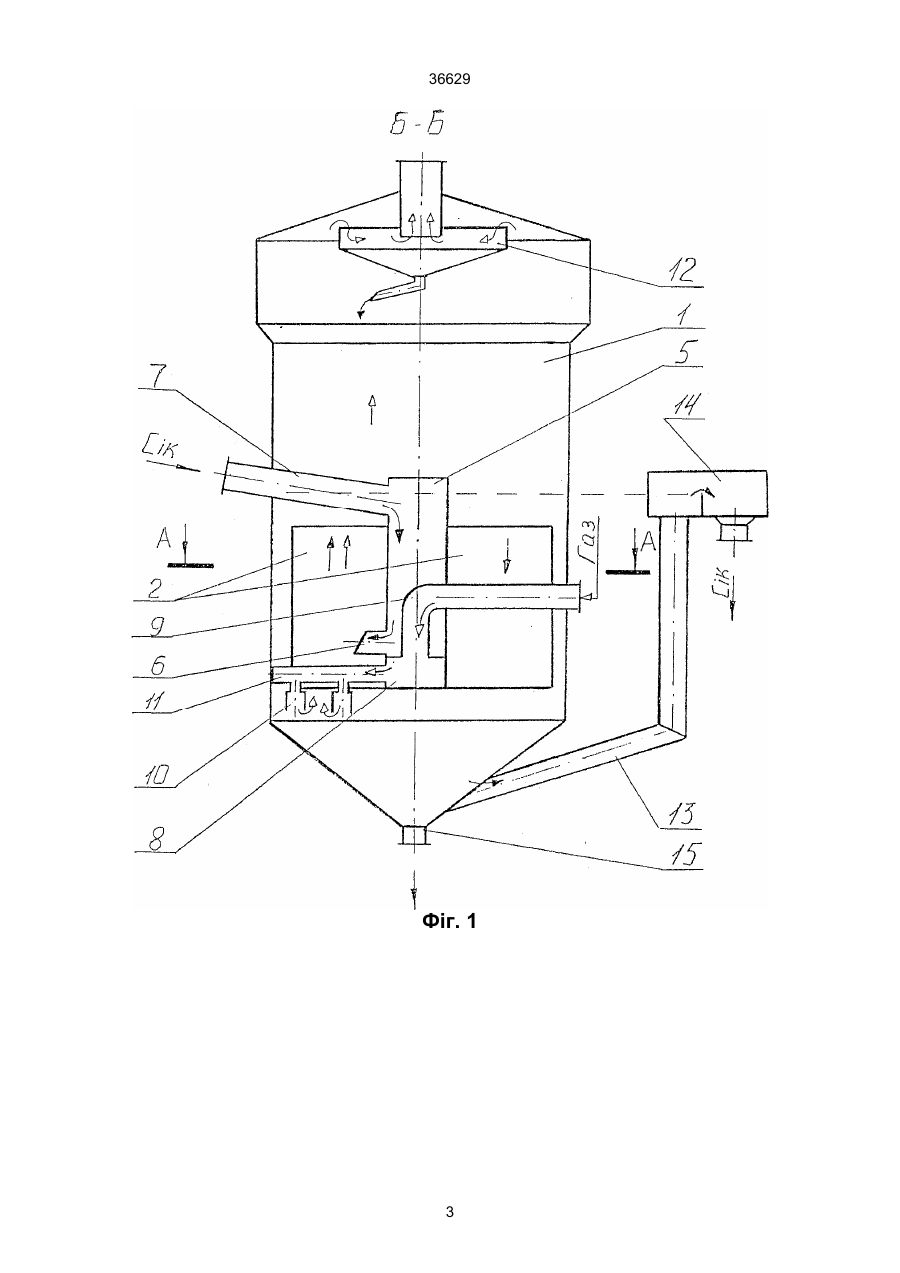

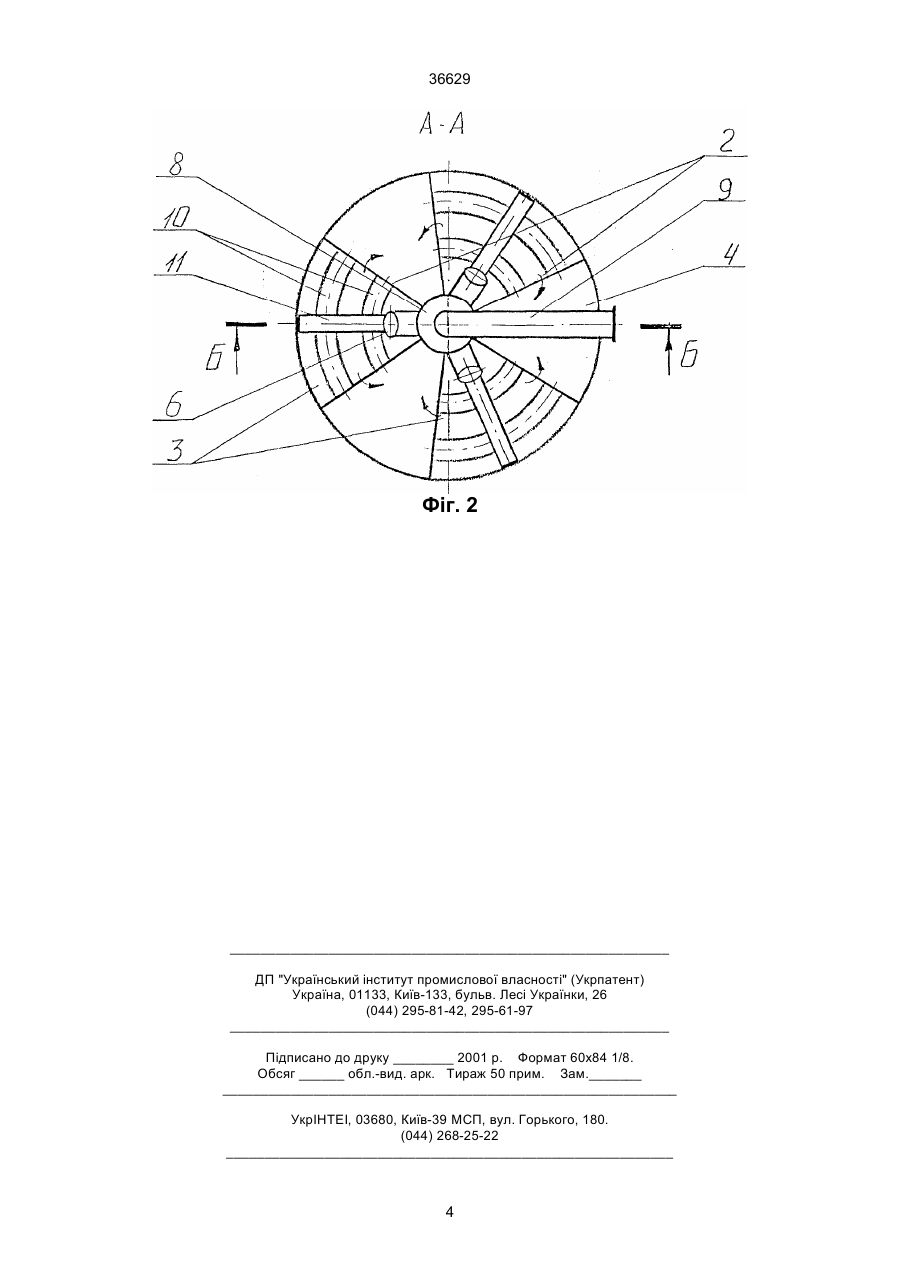

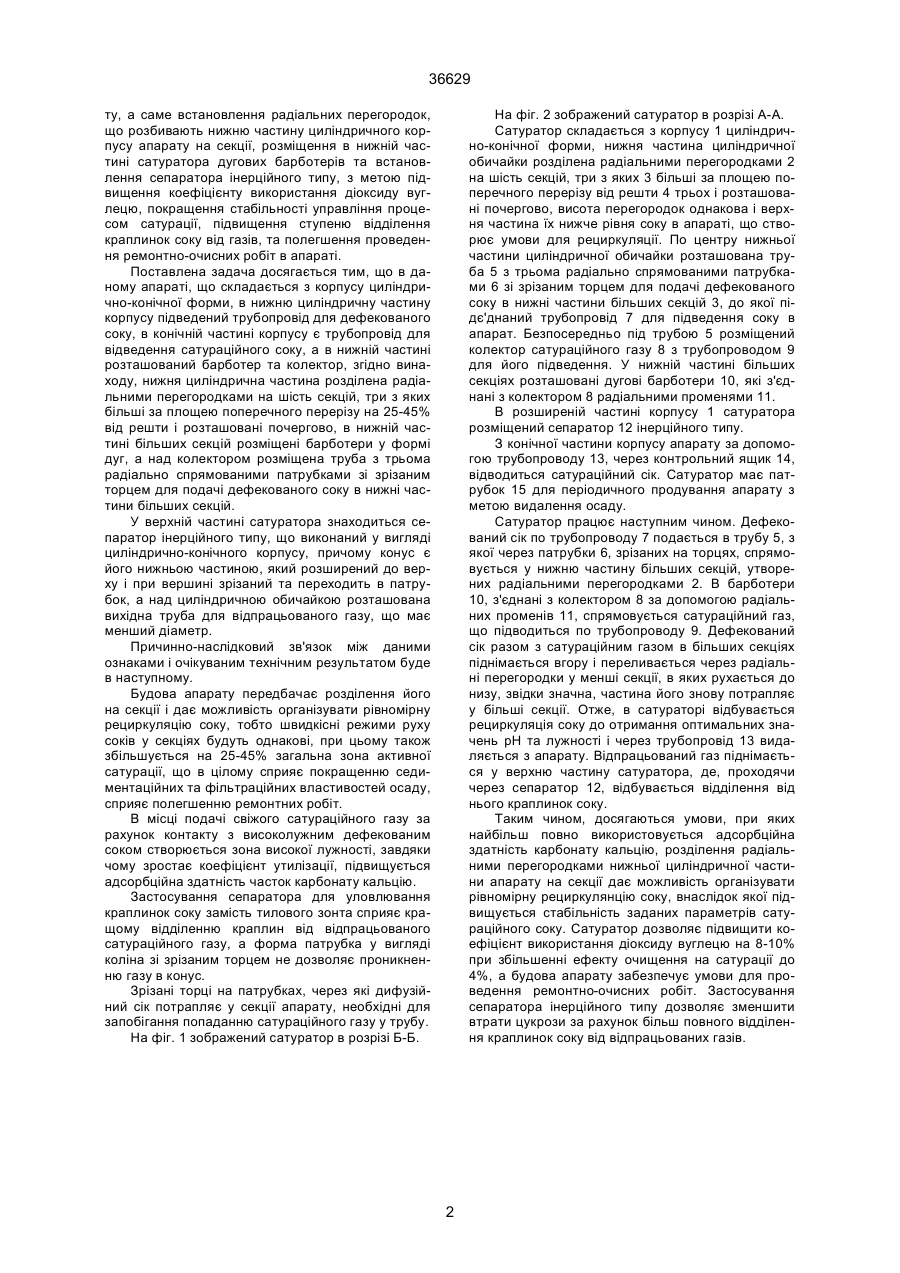

1. Сатуратор, що складається з корпусу циліндрично-конічної форми, в нижню циліндричну частину корпусу підведений трубопровід для дефекованого соку, в конічній частині корпусу є трубопровід для відведення сатураційного соку, а в нижній частиш розташований барботер та колектор, який відрізняється тим, що нижня циліндри 36629 ту, а саме встановлення радіальних перегородок, що розбивають нижню частину циліндричного корпусу апарату на секції, розміщення в нижній частині сатуратора дугових барботерів та встановлення сепаратора інерційного типу, з метою підвищення коефіцієнту використання діоксиду вуглецю, покращення стабільності управління процесом сатурації, підвищення ступеню відділення краплинок соку від газів, та полегшення проведення ремонтно-очисних робіт в апараті. Поставлена задача досягається тим, що в даному апараті, що складається з корпусу циліндрично-конічної форми, в нижню циліндричну частину корпусу підведений трубопровід для дефекованого соку, в конічній частині корпусу є трубопровід для відведення сатураційного соку, а в нижній частині розташований барботер та колектор, згідно винаходу, нижня циліндрична частина розділена радіальними перегородками на шість секцій, три з яких більші за площею поперечного перерізу на 25-45% від решти і розташовані почергово, в нижній частині більших секцій розміщені барботери у формі дуг, а над колектором розміщена труба з трьома радіально спрямованими патрубками зі зрізаним торцем для подачі дефекованого соку в нижні частини більших секцій. У верхній частині сатуратора знаходиться сепаратор інерційного типу, що виконаний у вигляді циліндрично-конічного корпусу, причому конус є його нижньою частиною, який розширений до верху і при вершині зрізаний та переходить в патрубок, а над циліндричною обичайкою розташована вихідна труба для відпрацьованого газу, що має менший діаметр. Причинно-наслідковий зв'язок між даними ознаками і очікуваним технічним результатом буде в наступному. Будова апарату передбачає розділення його на секції і дає можливість організувати рівномірну рециркуляцію соку, тобто швидкісні режими руху соків у секціях будуть однакові, при цьому також збільшується на 25-45% загальна зона активної сатурації, що в цілому сприяє покращенню седиментаційних та фільтраційних властивостей осаду, сприяє полегшенню ремонтних робіт. В місці подачі свіжого сатураційного газу за рахунок контакту з високолужним дефекованим соком створюється зона високої лужності, завдяки чому зростає коефіцієнт утилізації, підвищується адсорбційна здатність часток карбонату кальцію. Застосування сепаратора для уловлювання краплинок соку замість тилового зонта сприяє кращому відділенню краплин від відпрацьованого сатураційного газу, а форма патрубка у вигляді коліна зі зрізаним торцем не дозволяє проникненню газу в конус. Зрізані торці на патрубках, через які дифузійний сік потрапляє у секції апарату, необхідні для запобігання попаданню сатураційного газу у трубу. На фіг. 1 зображений сатуратор в розрізі Б-Б. На фіг. 2 зображений сатуратор в розрізі А-А. Сатуратор складається з корпусу 1 циліндрично-конічної форми, нижня частина циліндричної обичайки розділена радіальними перегородками 2 на шість секцій, три з яких 3 більші за площею поперечного перерізу від решти 4 трьох і розташовані почергово, висота перегородок однакова і верхня частина їх нижче рівня соку в апараті, що створює умови для рециркуляції. По центру нижньої частини циліндричної обичайки розташована труба 5 з трьома радіально спрямованими патрубками 6 зі зрізаним торцем для подачі дефекованого соку в нижні частини більших секцій 3, до якої підє'днаний трубопровід 7 для підведення соку в апарат. Безпосередньо під трубою 5 розміщений колектор сатураційного газу 8 з трубопроводом 9 для його підведення. У нижній частині більших секціях розташовані дугові барботери 10, які з'єднані з колектором 8 радіальними променями 11. В розширеній частині корпусу 1 сатуратора розміщений сепаратор 12 інерційного типу. З конічної частини корпусу апарату за допомогою трубопроводу 13, через контрольний ящик 14, відводиться сатураційний сік. Сатуратор має патрубок 15 для періодичного продування апарату з метою видалення осаду. Сатуратор працює наступним чином. Дефекований сік по трубопроводу 7 подається в трубу 5, з якої через патрубки 6, зрізаних на торцях, спрямовується у нижню частину більших секцій, утворених радіальними перегородками 2. В барботери 10, з'єднані з колектором 8 за допомогою радіальних променів 11, спрямовується сатураційний газ, що підводиться по трубопроводу 9. Дефекований сік разом з сатураційним газом в більших секціях піднімається вгору і переливається через радіальні перегородки у менші секції, в яких рухається до низу, звідки значна, частина його знову потрапляє у більші секції. Отже, в сатураторі відбувається рециркуляція соку до отримання оптимальних значень рН та лужності і через трубопровід 13 видаляється з апарату. Відпрацьований газ піднімається у верхню частину сатуратора, де, проходячи через сепаратор 12, відбувається відділення від нього краплинок соку. Таким чином, досягаються умови, при яких найбільш повно використовується адсорбційна здатність карбонату кальцію, розділення радіальними перегородками нижньої циліндричної частини апарату на секції дає можливість організувати рівномірну рециркулянцію соку, внаслідок якої підвищується стабільність заданих параметрів сатураційного соку. Сатуратор дозволяє підвищити коефіцієнт використання діоксиду вуглецю на 8-10% при збільшенні ефекту очищення на сатурації до 4%, а будова апарату забезпечує умови для проведення ремонтно-очисних робіт. Застосування сепаратора інерційного типу дозволяє зменшити втрати цукрози за рахунок більш повного відділення краплинок соку від відпрацьованих газів. 2 36629 Фіг. 1 3 36629 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
