Спосіб видобутку нафти

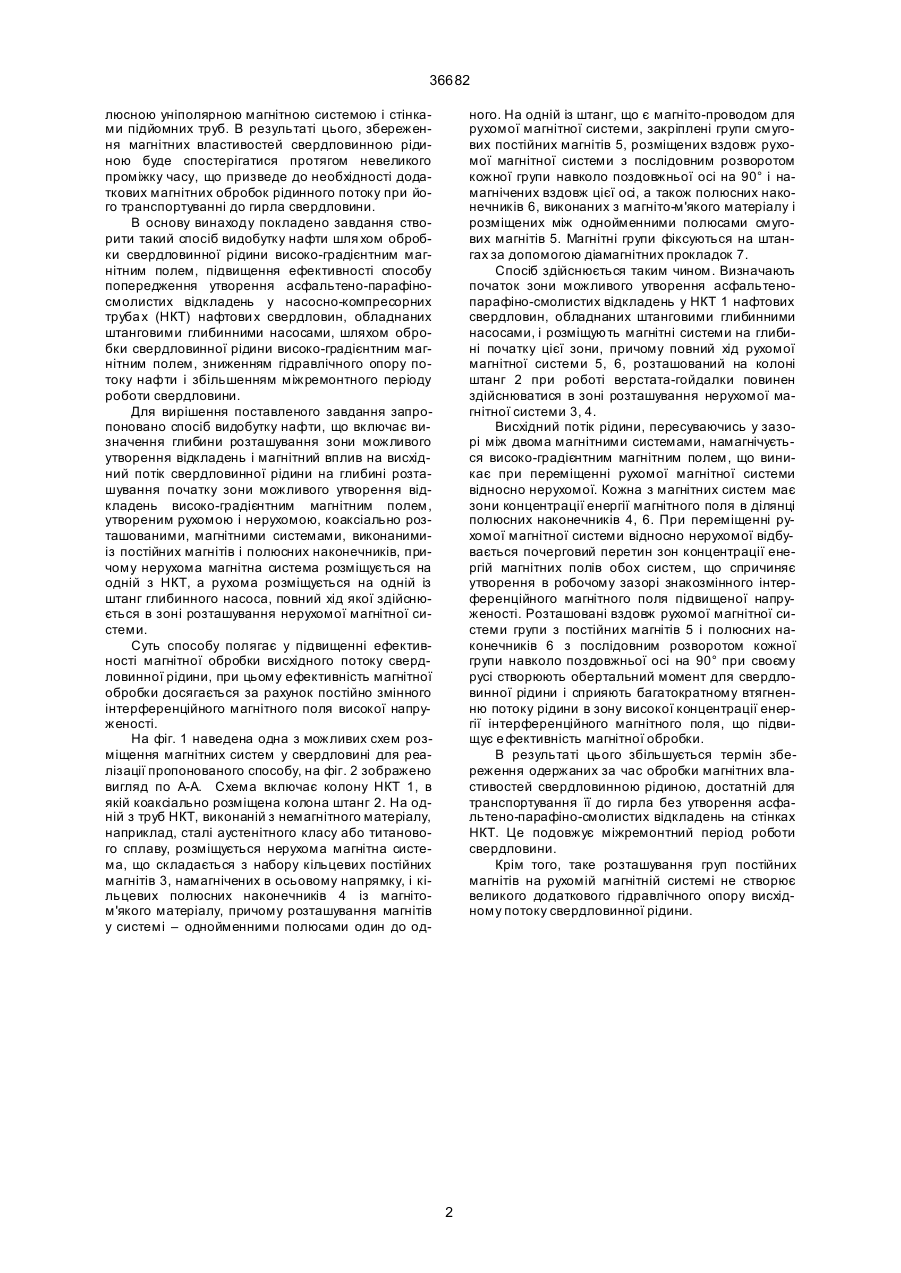

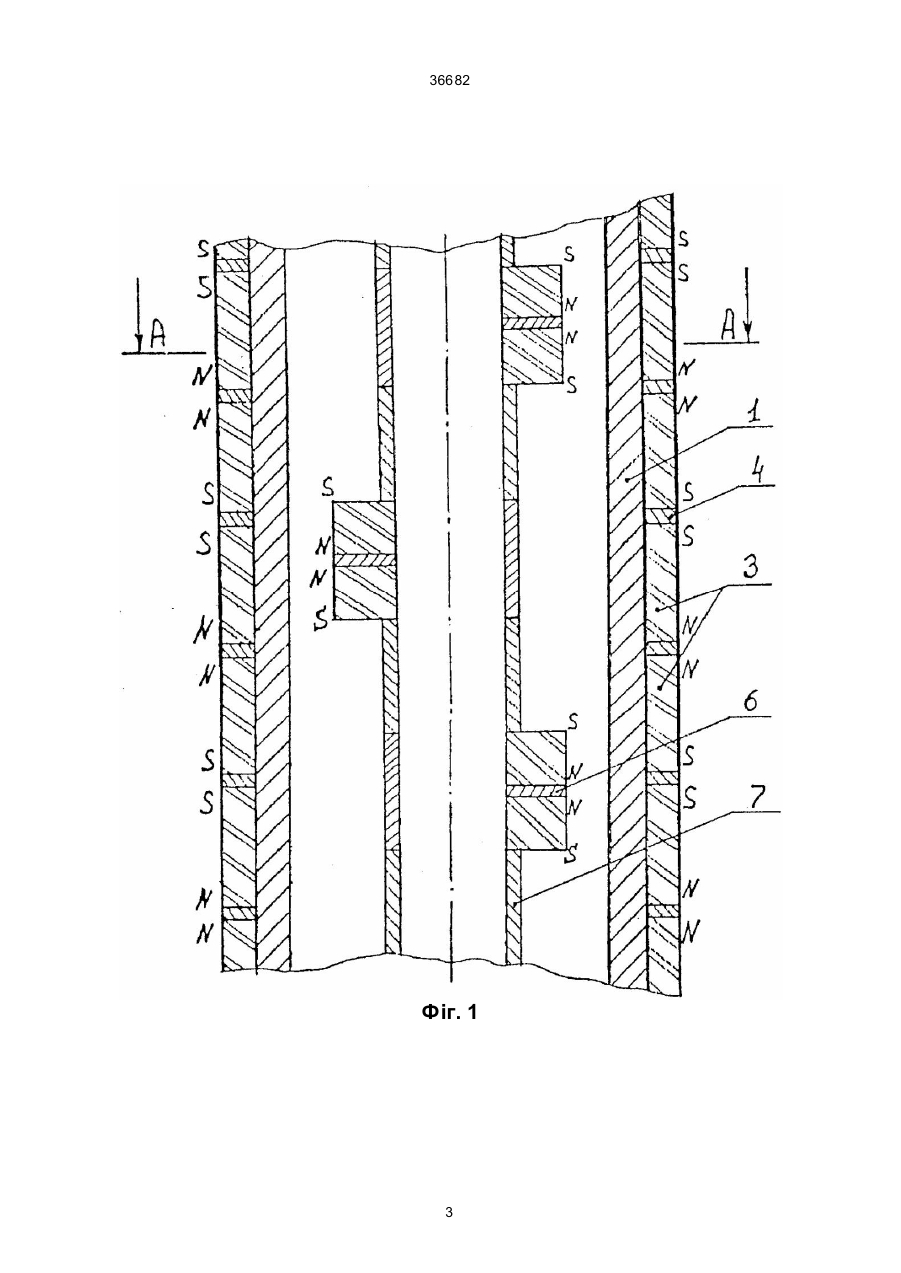

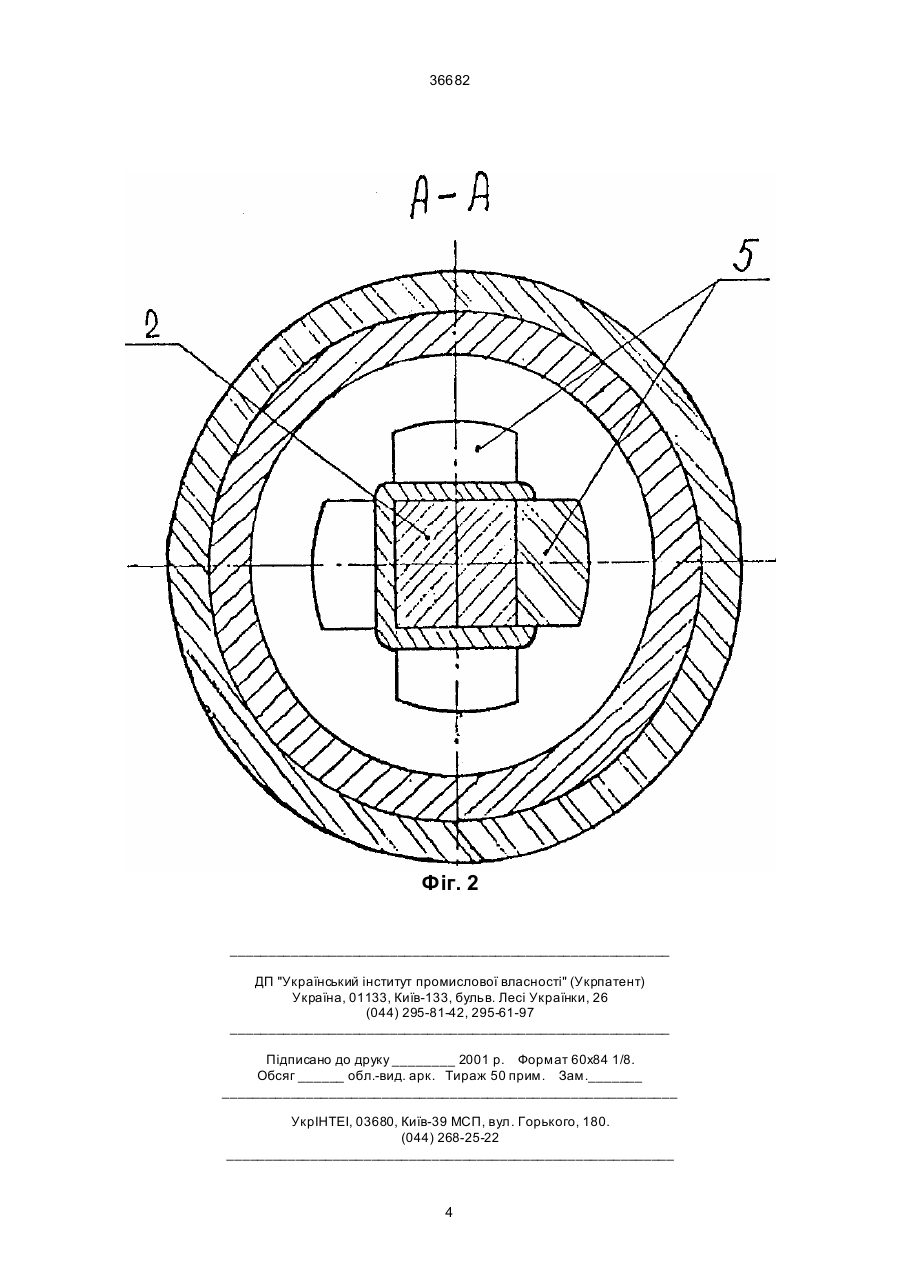

Спосіб видобутку нафти, що включає визначення глибини розташування початку зони можливого утворення відкладень і магнітний вплив на 36682 люсною уніполярною магнітною системою і стінками підйомних труб. В результаті цього, збереження магнітних властивостей свердловинною рідиною буде спостерігатися протягом невеликого проміжку часу, що призведе до необхідності додаткових магнітних обробок рідинного потоку при його транспортуванні до гирла свердловини. В основу винаходу покладено завдання створити такий спосіб видобутку нафти шля хом обробки свердловинної рідини високо-градієнтним магнітним полем, підвищення ефективності способу попередження утворення асфальтено-парафіносмолистих відкладень у насосно-компресорних труба х (НКТ) нафтови х свердловин, обладнаних штанговими глибинними насосами, шляхом обробки свердловинної рідини високо-градієнтним магнітним полем, зниженням гідравлічного опору потоку нафти і збільшенням міжремонтного періоду роботи свердловини. Для вирішення поставленого завдання запропоновано спосіб видобутку нафти, що включає визначення глибини розташування зони можливого утворення відкладень і магнітний вплив на висхідний потік свердловинної рідини на глибині розташування початку зони можливого утворення відкладень високо-градієнтним магнітним полем, утвореним рухомою і нерухомою, коаксіально розташованими, магнітними системами, виконанимиіз постійних магнітів і полюсних наконечників, причому нерухома магнітна система розміщується на одній з НКТ, а рухома розміщується на одній із штанг глибинного насоса, повний хід якої здійснюється в зоні розташування нерухомої магнітної системи. Суть способу полягає у підвищенні ефективності магнітної обробки висхідного потоку свердловинної рідини, при цьому ефективність магнітної обробки досягається за рахунок постійно змінного інтерференційного магнітного поля високої напруженості. На фіг. 1 наведена одна з можливих схем розміщення магнітних систем у свердловині для реалізації пропонованого способу, на фіг. 2 зображено вигляд по А-А. Схема включає колону НКТ 1, в якій коаксіально розміщена колона штанг 2. На одній з труб НКТ, виконаній з немагнітного матеріалу, наприклад, сталі аустенітного класу або титанового сплаву, розміщується нерухома магнітна система, що складається з набору кільцевих постійних магнітів 3, намагнічених в осьовому напрямку, і кільцевих полюсних наконечників 4 із магнітом'якого матеріалу, причому розташування магнітів у системі – однойменними полюсами один до од ного. На одній із штанг, що є магніто-проводом для рухомої магнітної системи, закріплені групи смугових постійних магнітів 5, розміщених вздовж рухомої магнітної системи з послідовним розворотом кожної групи навколо поздовжньої осі на 90° і намагнічених вздовж цієї осі, а також полюсних наконечників 6, виконаних з магніто-м'якого матеріалу і розміщених між однойменними полюсами смугових магнітів 5. Магнітні групи фіксуються на штангах за допомогою діамагнітних прокладок 7. Спосіб здійснюється таким чином. Визначають початок зони можливого утворення асфальтенопарафіно-смолистих відкладень у НКТ 1 нафтових свердловин, обладнаних штанговими глибинними насосами, і розміщують магнітні системи на глибині початку цієї зони, причому повний хід рухомої магнітної системи 5, 6, розташований на колоні штанг 2 при роботі верстата-гойдалки повинен здійснюватися в зоні розташування нерухомої магнітної системи 3, 4. Висхідний потік рідини, пересуваючись у зазорі між двома магнітними системами, намагнічується високо-градієнтним магнітним полем, що виникає при переміщенні рухомої магнітної системи відносно нерухомої. Кожна з магнітних систем має зони концентрації енергії магнітного поля в ділянці полюсних наконечників 4, 6. При переміщенні рухомої магнітної системи відносно нерухомої відбувається почерговий перетин зон концентрації енергій магнітних полів обох систем, що спричиняє утворення в робочому зазорі знакозмінного інтерференційного магнітного поля підвищеної напруженості. Розташовані вздовж рухомої магнітної системи групи з постійних магнітів 5 і полюсних наконечників 6 з послідовним розворотом кожної групи навколо поздовжньої осі на 90° при своєму русі створюють обертальний момент для свердловинної рідини і сприяють багатократному втягненню потоку рідини в зону високої концентрації енергії інтерференційного магнітного поля, що підвищує е фективність магнітної обробки. В результаті цього збільшується термін збереження одержаних за час обробки магнітних властивостей свердловинною рідиною, достатній для транспортування її до гирла без утворення асфальтено-парафіно-смолистих відкладень на стінках НКТ. Це подовжує міжремонтний період роботи свердловини. Крім того, таке розташування груп постійних магнітів на рухомій магнітній системі не створює великого додаткового гідравлічного опору висхідному потоку свердловинної рідини. 2 36682 Фіг. 1 3 36682 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
