Спосіб прогнозу зміщень осадових гірничих порід

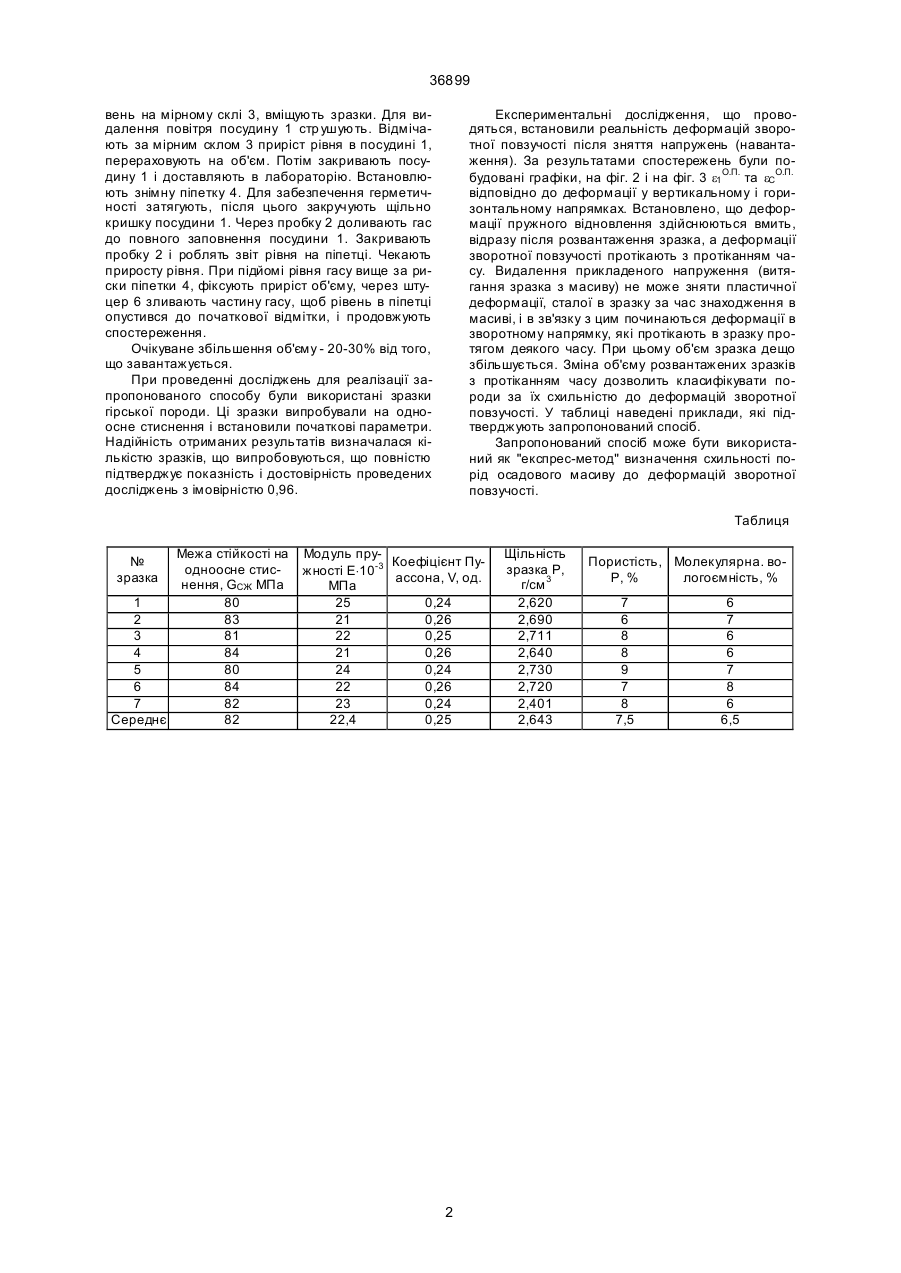

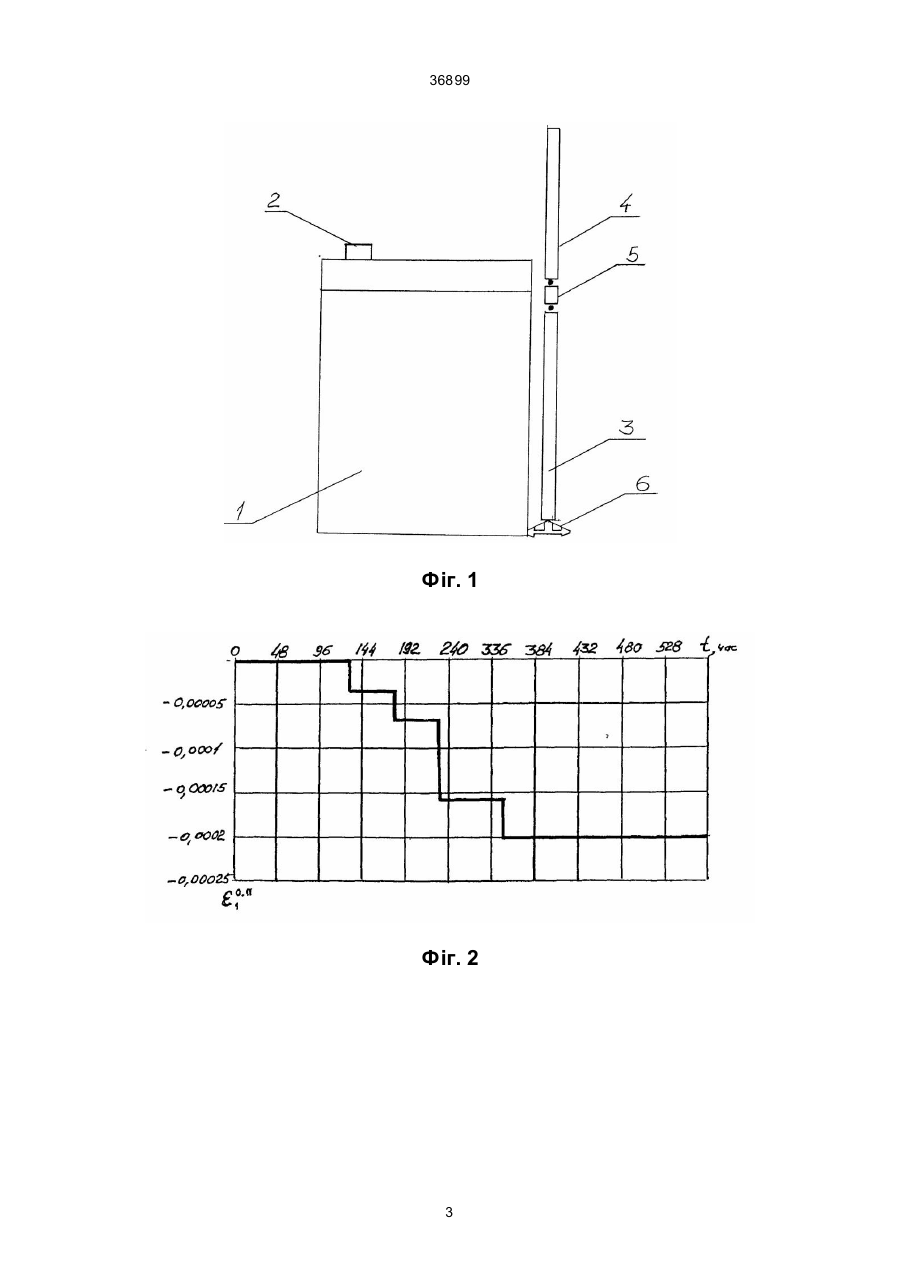

Спосіб прогнозу зміщень осадових гірничих порід, що включає відбір проби в герметичну посудину, який відрізняється тим, що розміщення проби породи здійснюють в посудині, заповненій рідиною, яка не змочує породу, що випробовується, а вимірювання збільшення об'єму породи реєструють протягом не менше 20 діб, після чого встановлюють залежність деформацій зворотної повзучості від чинника часу. (19) (21) 2000021017 (22) 22.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Ніколін Віктор Ігнатович, Подкопаєв Сергій Викторович, Мордасов Володимир Іванович, Савченко Павло Іванович (73) Донецький державний технічний університет 36899 вень на мірному склі 3, вміщують зразки. Для видалення повітря посудину 1 стр ушують. Відмічають за мірним склом 3 приріст рівня в посудині 1, перераховують на об'єм. Потім закривають посудину 1 і доставляють в лабораторію. Встановлюють знімну піпетку 4. Для забезпечення герметичності затягують, після цього закручують щільно кришку посудини 1. Через пробку 2 доливають гас до повного заповнення посудини 1. Закривають пробку 2 і роблять звіт рівня на піпетці. Чекають приросту рівня. При підйомі рівня гасу вище за риски піпетки 4, фіксують приріст об'єму, через штуцер 6 зливають частину гасу, щоб рівень в піпетці опустився до початкової відмітки, і продовжують спостереження. Очікуване збільшення об'єму - 20-30% від того, що завантажується. При проведенні досліджень для реалізації запропонованого способу були використані зразки гірської породи. Ці зразки випробували на одноосне стиснення і встановили початкові параметри. Надійність отриманих результатів визначалася кількістю зразків, що випробовуються, що повністю підтверджує показність і достовірність проведених досліджень з імовірністю 0,96. Експериментальні дослідження, що проводяться, встановили реальність деформацій зворотної повзучості після зняття напружень (навантаження). За результатами спостережень були побудовані графіки, на фіг. 2 і на фіг. 3 e1 О.П. та eСО.П. відповідно до деформації у вертикальному і горизонтальному напрямках. Встановлено, що деформації пружного відновлення здійснюються вмить, відразу після розвантаження зразка, а деформації зворотної повзучості протікають з протіканням часу. Видалення прикладеного напруження (витягання зразка з масиву) не може зняти пластичної деформації, сталої в зразку за час знаходження в масиві, і в зв'язку з цим починаються деформації в зворотному напрямку, які протікають в зразку протягом деякого часу. При цьому об'єм зразка дещо збільшується. Зміна об'єму розвантажених зразків з протіканням часу дозволить класифікувати породи за їх схильністю до деформацій зворотної повзучості. У таблиці наведені приклади, які підтверджують запропонований спосіб. Запропонований спосіб може бути використаний як ''експрес-метод'' визначення схильності порід осадового масиву до деформацій зворотної повзучості. Таблиця Межа стійкості на одноосне стиснення, GСЖ МПа 1 80 2 83 3 81 4 84 5 80 6 84 7 82 Середнє 82 № зразка Модуль пруКоефіцієнт Пужності Е×10-3 ассона, V, од. МПа 25 0,24 21 0,26 22 0,25 21 0,26 24 0,24 22 0,26 23 0,24 22,4 0,25 2 Щільність зразка Р, г/см 3 2,620 2,690 2,711 2,640 2,730 2,720 2,401 2,643 Пористість, Молекулярна. воP, % логоємність, % 7 6 8 8 9 7 8 7,5 6 7 6 6 7 8 6 6,5 36899 Фіг. 1 Фіг. 2 3 36899 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
