Монтажний пристрій для самофіксівних судинних ендопротезів з пружними в радіальному напрямку фіксуючими елементами

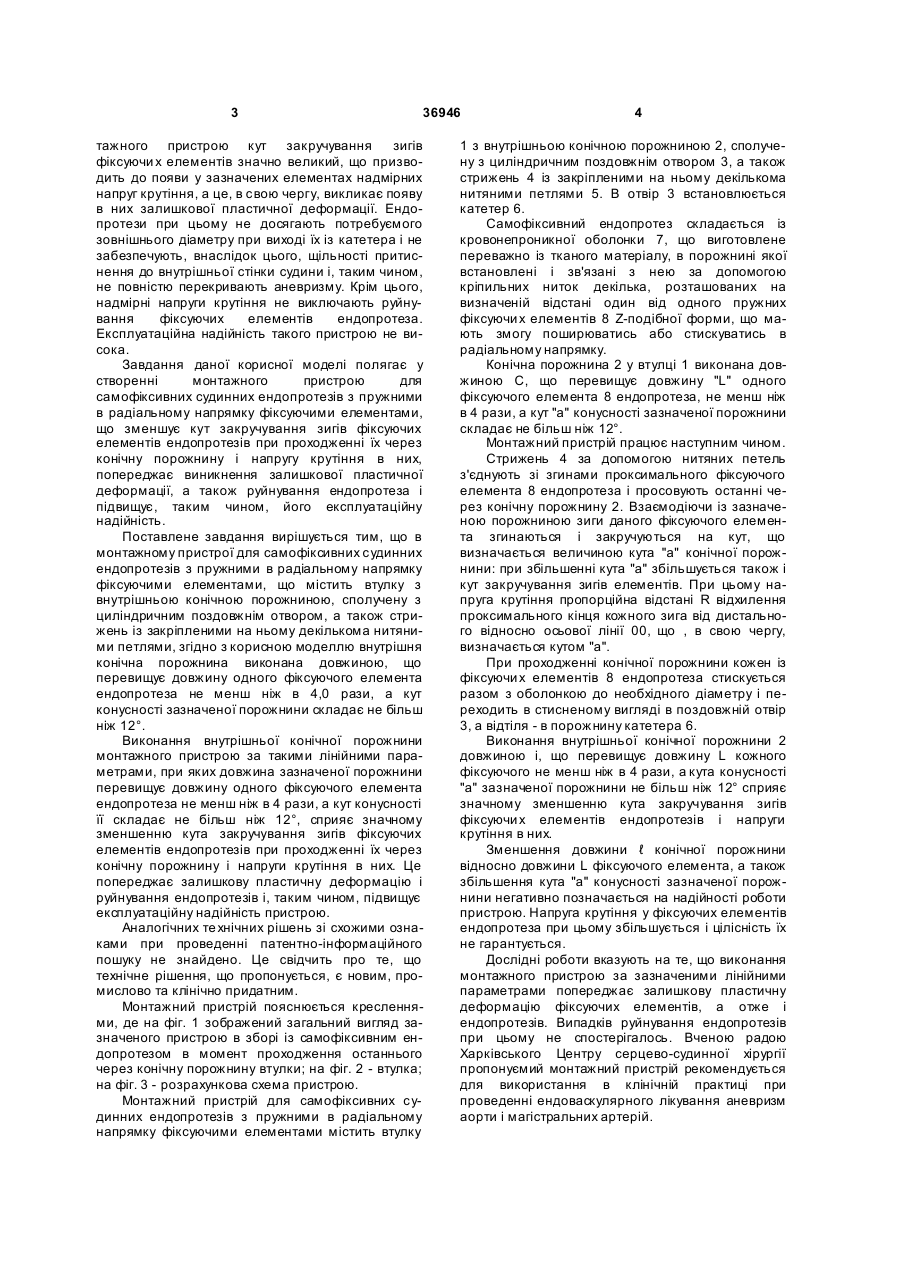

Монтажний пристрій для самофіксівних судинних ендопротезів з пружними в радіальному 3 36946 тажного пристрою кут закручування зигів фіксуючи х елементів значно великий, що призводить до появи у зазначених елементах надмірних напруг крутіння, а це, в свою чергу, викликає появу в них залишкової пластичної деформації. Ендопротези при цьому не досягають потребуємого зовнішнього діаметру при виході їх із катетера і не забезпечують, внаслідок цього, щільності притиснення до внутрішньої стінки судини і, таким чином, не повністю перекривають аневризму. Крім цього, надмірні напруги крутіння не виключають руйнування фіксуючих елементів ендопротеза. Експлуатаційна надійність такого пристрою не висока. Завдання даної корисної моделі полягає у створенні монтажного пристрою для самофіксивних судинних ендопротезів з пружними в радіальному напрямку фіксуючими елементами, що зменшує кут закручування зигів фіксуючих елементів ендопротезів при проходженні їх через конічну порожнину і напругу крутіння в них, попереджає виникнення залишкової пластичної деформації, а також руйнування ендопротеза і підвищує, таким чином, його експлуатаційну надійність. Поставлене завдання вирішується тим, що в монтажному пристрої для самофіксивних судинних ендопротезів з пружними в радіальному напрямку фіксуючими елементами, що містить втулку з внутрішньою конічною порожниною, сполучену з циліндричним поздовжнім отвором, а також стрижень із закріпленими на ньому декількома нитяними петлями, згідно з корисною моделлю внутрішня конічна порожнина виконана довжиною, що перевищує довжину одного фіксуючого елемента ендопротеза не менш ніж в 4,0 рази, а кут конусності зазначеної порожнини складає не більш ніж 12°. Виконання внутрішньої конічної порожнини монтажного пристрою за такими лінійними параметрами, при яких довжина зазначеної порожнини перевищує довжину одного фіксуючого елемента ендопротеза не менш ніж в 4 рази, а кут конусності її складає не більш ніж 12°, сприяє значному зменшенню кута закручування зигів фіксуючих елементів ендопротезів при проходженні їх через конічну порожнину і напруги крутіння в них. Це попереджає залишкову пластичну деформацію і руйнування ендопротезів і, таким чином, підвищує експлуатаційну надійність пристрою. Аналогічних те хнічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не знайдено. Це свідчить про те, що технічне рішення, що пропонується, є новим, промислово та клінічно придатним. Монтажний пристрій пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд зазначеного пристрою в зборі із самофіксивним ендопротезом в момент проходження останнього через конічну порожнину втулки; на фіг. 2 - втулка; на фіг. 3 - розрахункова схема пристрою. Монтажний пристрій для самофіксивних судинних ендопротезів з пружними в радіальному напрямку фіксуючими елементами містить втулку 4 1 з внутрішньою конічною порожниною 2, сполучену з циліндричним поздовжнім отвором 3, а також стрижень 4 із закріпленими на ньому декількома нитяними петлями 5. В отвір 3 встановлюється катетер 6. Самофіксивний ендопротез складається із кровонепроникної оболонки 7, що виготовлене переважно із тканого матеріалу, в порожнині якої встановлені і зв'язані з нею за допомогою кріпильних ниток декілька, розташованих на визначеній відстані один від одного пружних фіксуючи х елементів 8 Z-подібної форми, що мають змогу поширюватись або стискуватись в радіальному напрямку. Конічна порожнина 2 у втулці 1 виконана довжиною С, що перевищує довжину "L" одного фіксуючого елемента 8 ендопротеза, не менш ніж в 4 рази, а кут "а" конусності зазначеної порожнини складає не більш ніж 12°. Монтажний пристрій працює наступним чином. Стрижень 4 за допомогою нитяних петель з'єднують зі згинами проксимального фіксуючого елемента 8 ендопротеза і просовують останні через конічну порожнину 2. Взаємодіючи із зазначеною порожниною зиги даного фіксуючого елемента згинаються і закручуються на кут, що визначається величиною кута "а" конічної порожнини: при збільшенні кута "а" збільшується також і кут закручування зигів елементів. При цьому напруга крутіння пропорційна відстані R відхилення проксимального кінця кожного зига від дистального відносно осьової лінії 00, що , в свою чергу, визначається кутом "а". При проходженні конічної порожнини кожен із фіксуючи х елементів 8 ендопротеза стискується разом з оболонкою до необхідного діаметру і переходить в стисненому вигляді в поздовжній отвір 3, а відтіля - в порожнину катетера 6. Виконання внутрішньої конічної порожнини 2 довжиною і, що перевищує довжину L кожного фіксуючого не менш ніж в 4 рази, а кута конусності "а" зазначеної порожнини не більш ніж 12° сприяє значному зменшенню кута закручування зигів фіксуючи х елементів ендопротезів і напруги крутіння в них. Зменшення довжини ℓ конічної порожнини відносно довжини L фіксуючого елемента, а також збільшення кута "а" конусності зазначеної порожнини негативно позначається на надійності роботи пристрою. Напруга крутіння у фіксуючих елементів ендопротеза при цьому збільшується і цілісність їх не гарантується. Дослідні роботи вказують на те, що виконання монтажного пристрою за зазначеними лінійними параметрами попереджає залишкову пластичну деформацію фіксуючих елементів, а отже і ендопротезів. Випадків руйнування ендопротезів при цьому не спостерігалось. Вченою радою Харківського Центру серцево-судинної хірургії пропонуємий монтажний пристрій рекомендується для використання в клінічній практиці при проведенні ендоваскулярного лікування аневризм аорти і магістральних артерій. 5 36946 6 7 Комп’ютерна в ерстка Д. Шев ерун 36946 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
