Самоущільнюваний плунжер свердловинного штангового насоса
Номер патенту: 37066
Опубліковано: 16.04.2001
Автори: Богдан Валерій Вікторович, Рилов Борис Михайлович, Лилак Микола Миколайович, Батура Віктор Васильович, Копичко Володимир Степанович, Панков Вячеслав Анатолійович, Рубан Ігор Григорович, Гритчук Любомир Львович
Текст

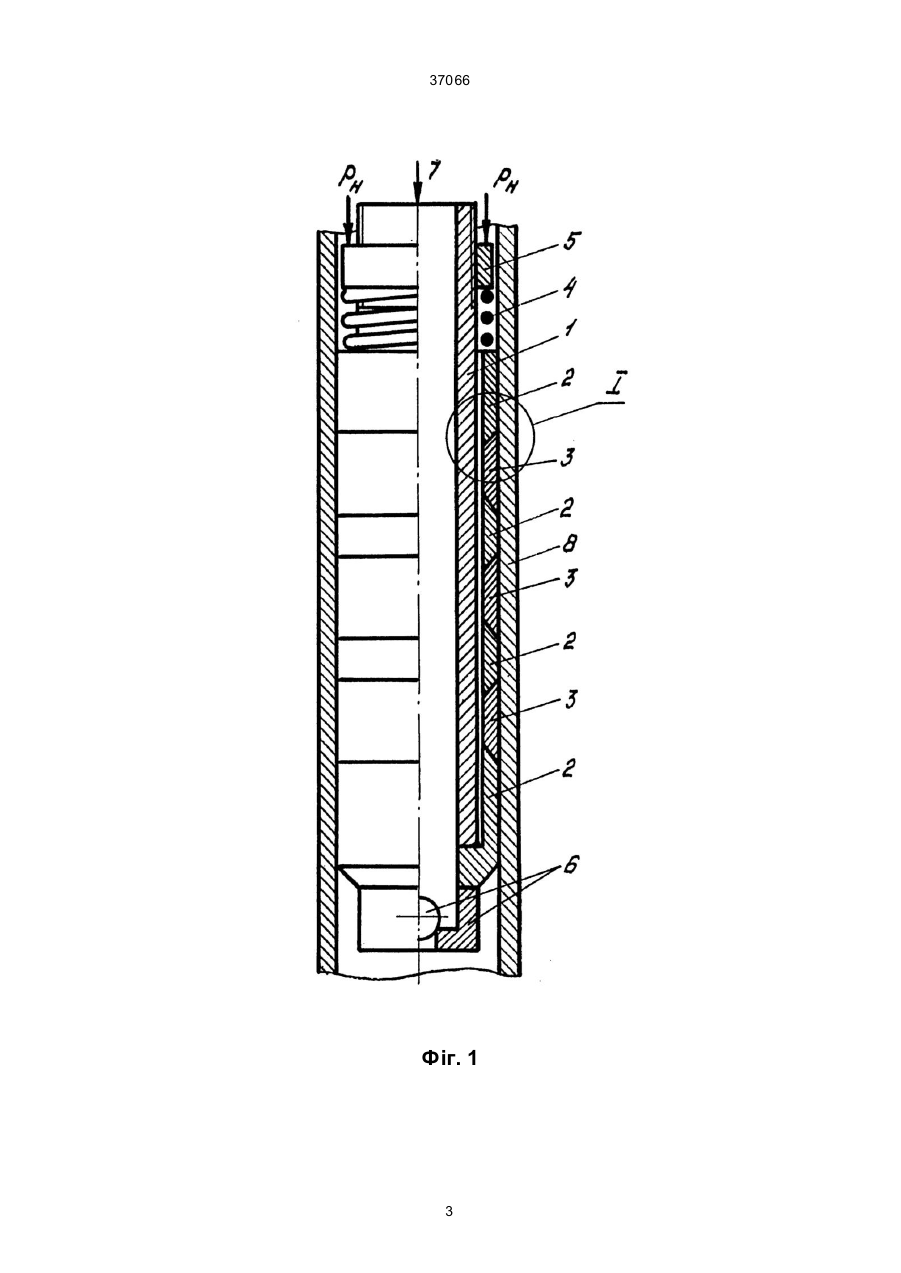

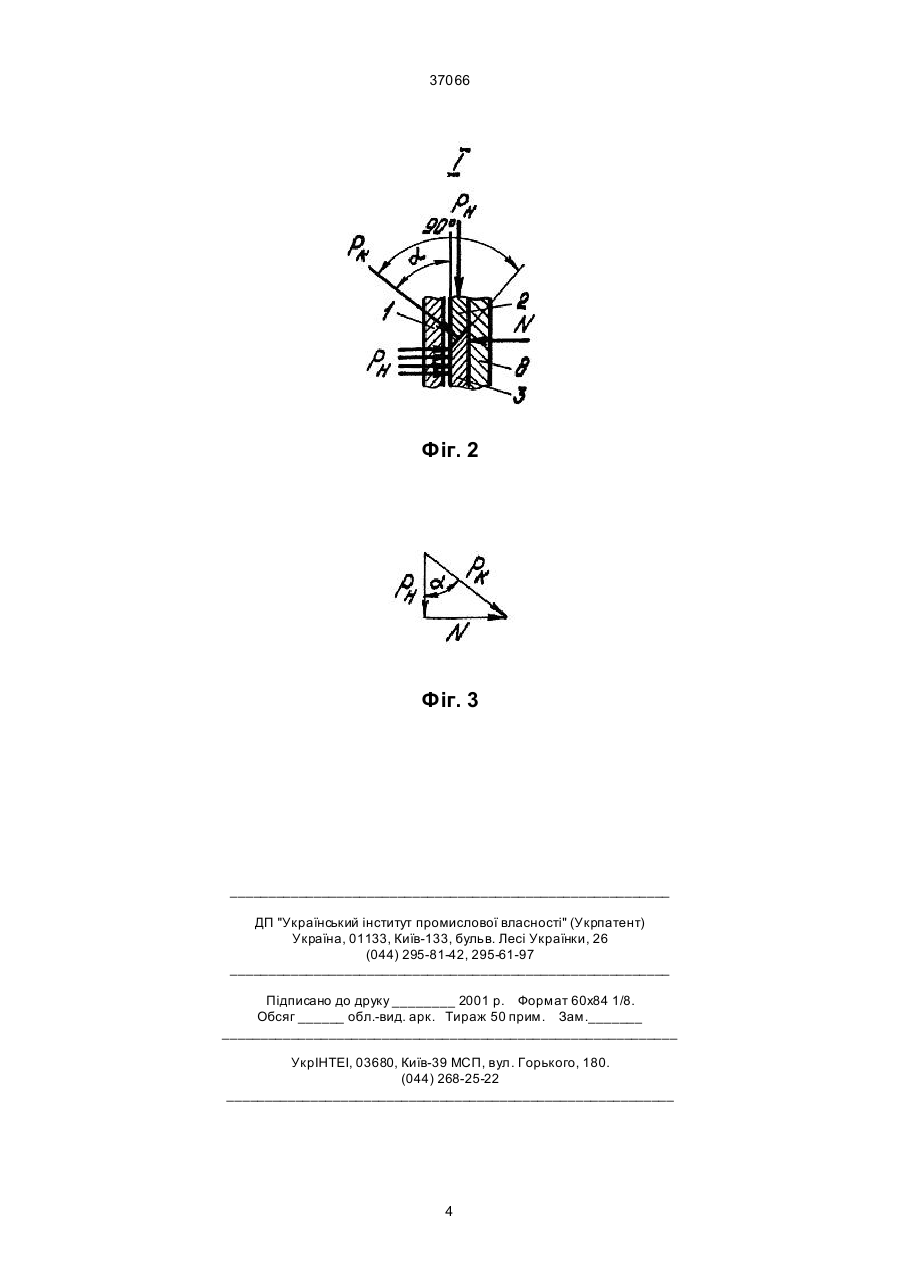

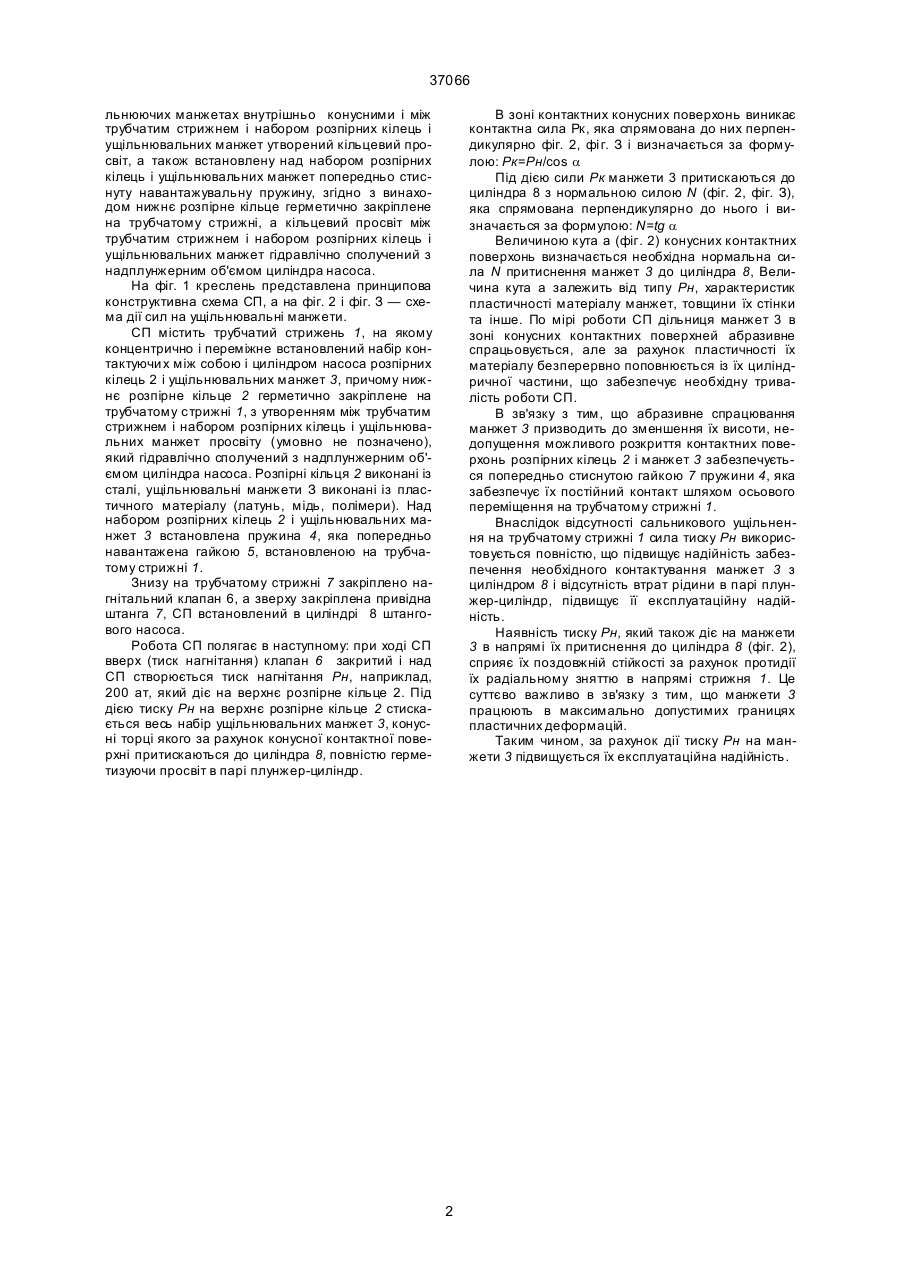

Самоущільнюваний плунжер свердловинного штангового насоса, який містить трубчатий стрижень з нагнітальним клапаном, комплект переміжно встановлених на трубчатому стрижні і контак 37066 льнюючих манжетах внутрішньо конусними і між трубчатим стрижнем і набором розпірних кілець і ущільнювальних манжет утворений кільцевий просвіт, а також встановлену над набором розпірних кілець і ущільнювальних манжет попередньо стиснуту навантажувальну пружину, згідно з винаходом нижнє розпірне кільце герметично закріплене на трубчатому стрижні, а кільцевий просвіт між трубчатим стрижнем і набором розпірних кілець і ущільнювальних манжет гідравлічно сполучений з надплунжерним об'ємом циліндра насоса. На фіг. 1 креслень представлена принципова конструктивна схема СП, а на фіг. 2 і фіг. З — схема дії сил на ущільнювальні манжети. СП містить трубчатий стрижень 1, на якому концентрично і переміжне встановлений набір контактуючи х між собою і циліндром насоса розпірних кілець 2 і ущільнювальних манжет 3, причому нижнє розпірне кільце 2 герметично закріплене на трубчатому стрижні 1, з утворенням між трубчатим стрижнем і набором розпірних кілець і ущільнювальних манжет просвіту (умовно не позначено), який гідравлічно сполучений з надплунжерним об'ємом циліндра насоса. Розпірні кільця 2 виконані із сталі, ущільнювальні манжети З виконані із пластичного матеріалу (латунь, мідь, полімери). Над набором розпірних кілець 2 і ущільнювальних манжет 3 встановлена пружина 4, яка попередньо навантажена гайкою 5, встановленою на трубчатому стрижні 1. Знизу на трубчатому стрижні 7 закріплено нагнітальний клапан 6, а зверху закріплена привідна штанга 7, СП встановлений в циліндрі 8 штангового насоса. Робота СП полягає в наступному: при ході СП вверх (тиск нагнітання) клапан 6 закритий і над СП створюється тиск нагнітання Рн, наприклад, 200 ат, який діє на верхнє розпірне кільце 2. Під дією тиску Рн на верхнє розпірне кільце 2 стискається весь набір ущільнювальних манжет 3, конусні торці якого за рахунок конусної контактної поверхні притискаються до циліндра 8, повністю герметизуючи просвіт в парі плунжер-циліндр. В зоні контактних конусних поверхонь виникає контактна сила Рк, яка спрямована до них перпендикулярно фіг. 2, фі г. З і визначається за формулою: Рк= Рн/соs a Під дією сили Рк манжети 3 притискаються до циліндра 8 з нормальною силою N (фіг. 2, фіг. З), яка спрямована перпендикулярно до нього і визначається за формулою: N=tg a Величиною кута а (фіг. 2) конусних контактних поверхонь визначається необхідна нормальна сила N притиснення манжет 3 до циліндра 8, Величина кута а залежить від типу Рн, характеристик пластичності матеріалу манжет, товщини їх стінки та інше. По мірі роботи СП дільниця манжет 3 в зоні конусних контактних поверхней абразивне спрацьовується, але за рахунок пластичності їх матеріалу безперервно поповнюється із їх циліндричної частини, що забезпечує необхідну тривалість роботи СП. В зв'язку з тим, що абразивне спрацювання манжет 3 призводить до зменшення їх висоти, недопущення можливого розкриття контактних поверхонь розпірних кілець 2 і манжет 3 забезпечується попередньо стиснутою гайкою 7 пружини 4, яка забезпечує їх постійний контакт шляхом осьового переміщення на трубчатому стрижні 1. Внаслідок відсутності сальникового ущільнення на трубчатому стрижні 1 сила тиску Рн використовується повністю, що підвищує надійність забезпечення необхідного контактування манжет 3 з циліндром 8 і відсутність втрат рідини в парі плунжер-циліндр, підвищує її експлуатаційну надійність. Наявність тиску Рн, який також діє на манжети 3 в напрямі їх притиснення до циліндра 8 (фіг. 2), сприяє їх поздовжній стійкості за рахунок протидії їх радіальному зняттю в напрямі стрижня 1. Це суттєво важливо в зв'язку з тим, що манжети 3 працюють в максимально допустимих границях пластичних деформацій. Таким чином, за рахунок дії тиску Рн на манжети 3 підвищується їх експлуатаційна надійність. 2 37066 Фіг. 1 3 37066 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-sealing ram of well rod pump
Автори англійськоюRylov Borys Mykhailovych, Lylak Mykola Mykolaiovych, Kopychko Volodymyr Stepanovych, Ruban Ihor Hryhorovych, Pankov Viacheslav Anatoliiovych, Bohdan Valerii Viktorovych, Batura Viktor Vasyliovych, Hrytchuk Liubomyr Lvovych
Назва патенту російськоюСамоуплотняющийся плунжер скважинного штангового насоса
Автори російськоюРылов Борис Михайлович, Лилак Николай Николаевич, Копичко Владимир Степанович, Рубан Игорь Григорьевич, Панков Вячеслав Анатольевич, Богдан Валерий Викторович, Батура Виктор Васильевич, Гритчук Любомир Львович
МПК / Мітки
МПК: F04B 53/00
Мітки: штангового, свердловинного, самоущільнюваний, насоса, плунжер
