Плунжер свердловинного штангового насосу

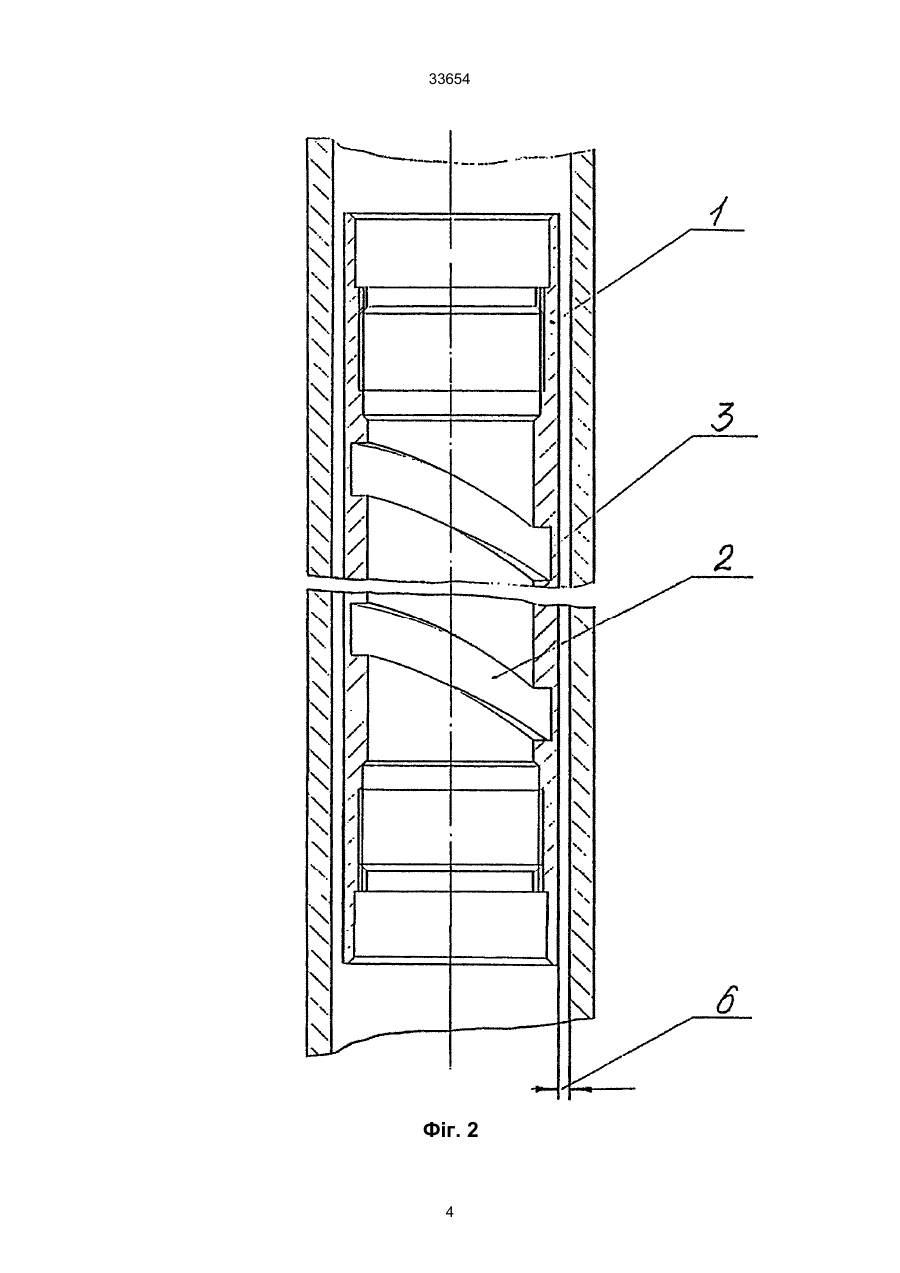

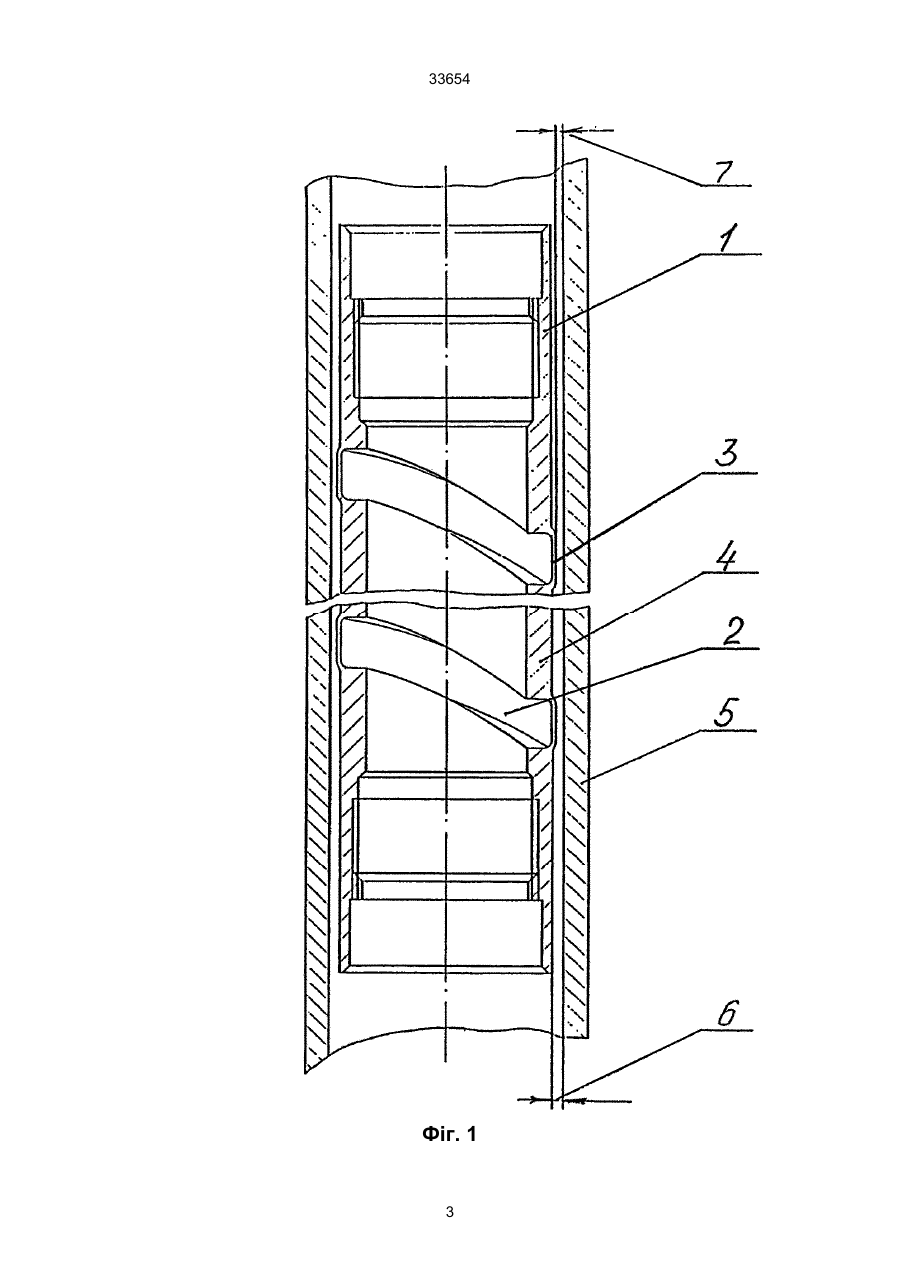

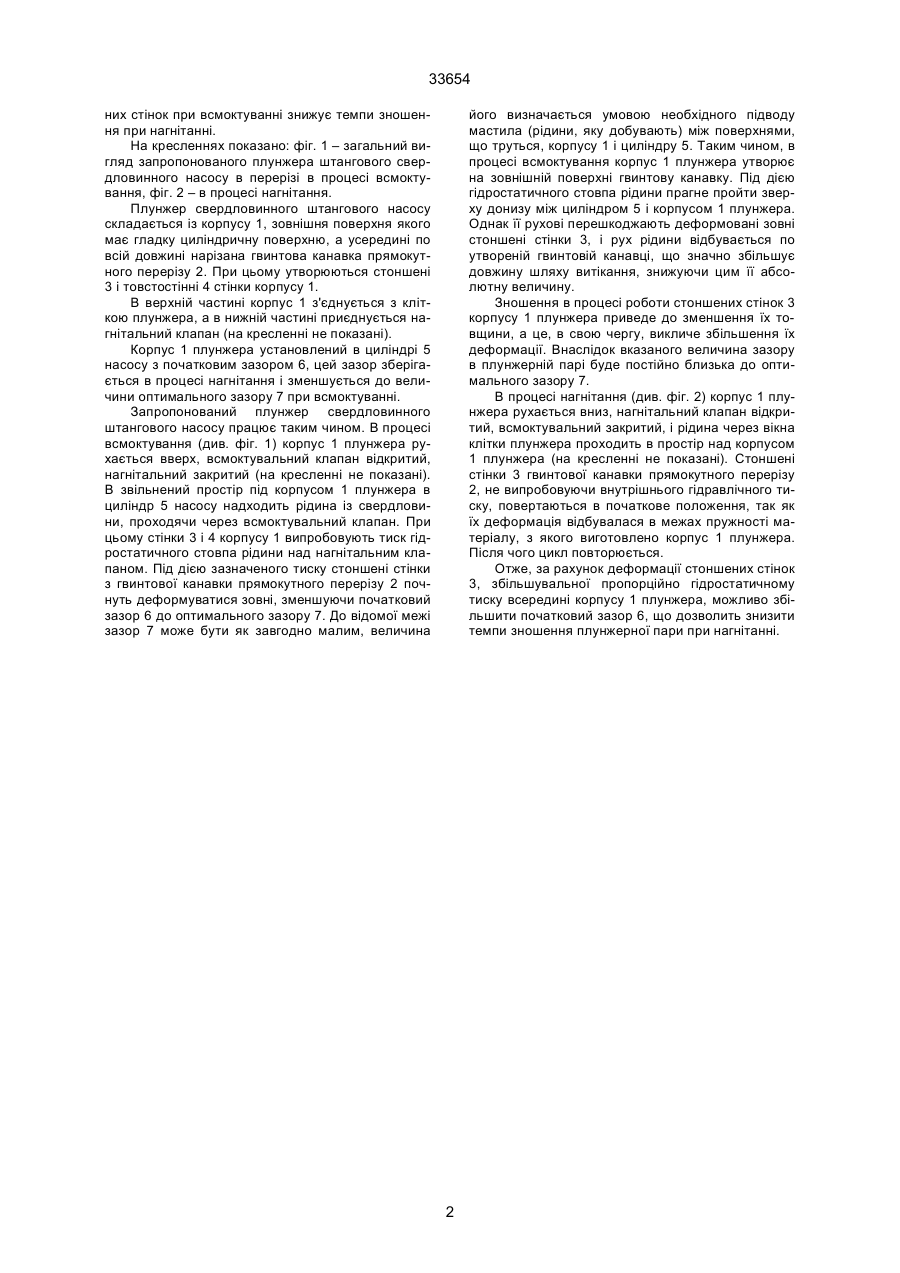

Плунжер свердловинного штангового насосу, який містить корпус у вигляді трубчатого стержня, відрізняється тим, що на внутрішній поверхні корпусу виконана гвинтова канавка прямокутного перерізу. (19) (21) 99031570 (22) 23.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Ценципер Адольф Ісаакович 33654 них стінок при всмоктуванні знижує темпи зношення при нагнітанні. На кресленнях показано: фіг. 1 – загальний вигляд запропонованого плунжера штангового свердловинного насосу в перерізі в процесі всмоктування, фіг. 2 – в процесі нагнітання. Плунжер свердловинного штангового насосу складається із корпусу 1, зовнішня поверхня якого має гладку циліндричну поверхню, а усередині по всій довжині нарізана гвинтова канавка прямокутного перерізу 2. При цьому утворюються стоншені 3 і товстостінні 4 стінки корпусу 1. В верхній частині корпус 1 з'єднується з кліткою плунжера, а в нижній частині приєднується нагнітальний клапан (на кресленні не показані). Корпус 1 плунжера установлений в циліндрі 5 насосу з початковим зазором 6, цей зазор зберігається в процесі нагнітання і зменшується до величини оптимального зазору 7 при всмоктуванні. Запропонований плунжер свердловинного штангового насосу працює таким чином. В процесі всмоктування (див. фіг. 1) корпус 1 плунжера рухається вверх, всмоктувальний клапан відкритий, нагнітальний закритий (на кресленні не показані). В звільнений простір під корпусом 1 плунжера в циліндр 5 насосу надходить рідина із свердловини, проходячи через всмоктувальний клапан. При цьому стінки 3 і 4 корпусу 1 випробовують тиск гідростатичного стовпа рідини над нагнітальним клапаном. Під дією зазначеного тиску стоншені стінки з гвинтової канавки прямокутного перерізу 2 почнуть деформуватися зовні, зменшуючи початковий зазор 6 до оптимального зазору 7. До відомої межі зазор 7 може бути як завгодно малим, величина його визначається умовою необхідного підводу мастила (рідини, яку добувають) між поверхнями, що труться, корпусу 1 і циліндру 5. Таким чином, в процесі всмоктування корпус 1 плунжера утворює на зовнішній поверхні гвинтову канавку. Під дією гідростатичного стовпа рідини прагне пройти зверху донизу між циліндром 5 і корпусом 1 плунжера. Однак її рухові перешкоджають деформовані зовні стоншені стінки 3, і рух рідини відбувається по утвореній гвинтовій канавці, що значно збільшує довжину шляху витікання, знижуючи цим її абсолютну величину. Зношення в процесі роботи стоншених стінок 3 корпусу 1 плунжера приведе до зменшення їх товщини, а це, в свою чергу, викличе збільшення їх деформації. Внаслідок вказаного величина зазору в плунжерній парі буде постійно близька до оптимального зазору 7. В процесі нагнітання (див. фіг. 2) корпус 1 плунжера рухається вниз, нагнітальний клапан відкритий, всмоктувальний закритий, і рідина через вікна клітки плунжера проходить в простір над корпусом 1 плунжера (на кресленні не показані). Стоншені стінки 3 гвинтової канавки прямокутного перерізу 2, не випробовуючи внутрішнього гідравлічного тиску, повертаються в початкове положення, так як їх деформація відбувалася в межах пружності матеріалу, з якого виготовлено корпус 1 плунжера. Після чого цикл повторюється. Отже, за рахунок деформації стоншених стінок 3, збільшувальної пропорційно гідростатичному тиску всередині корпусу 1 плунжера, можливо збільшити початковий зазор 6, що дозволить знизити темпи зношення плунжерної пари при нагнітанні. 2 33654 Фіг. 1 3 33654 Фіг. 2 4 33654 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
